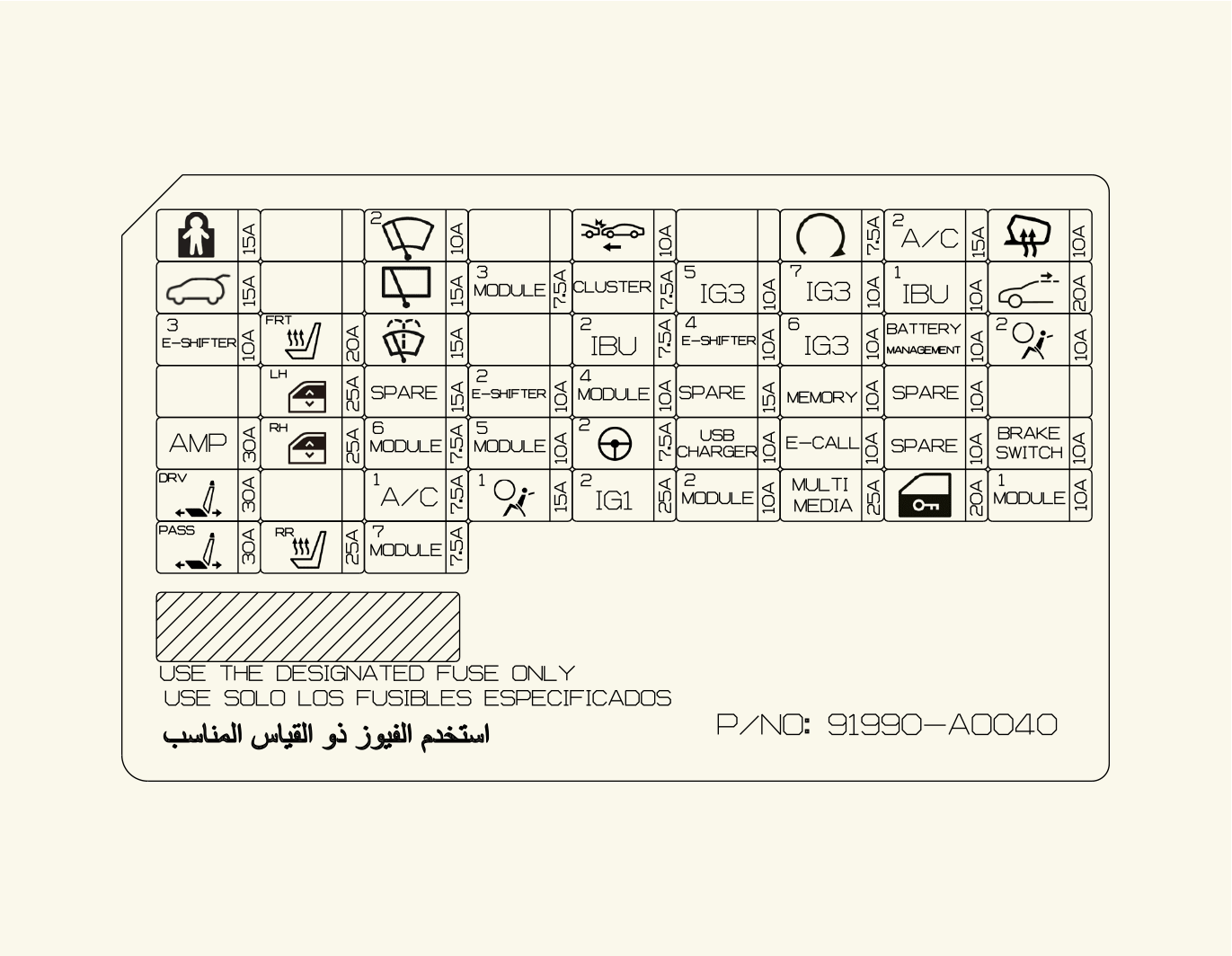

CHILD LOCK

Ρελέ κλειδώματος ασφαλείας για παιδιά, Ρελέ ξεκλειδώματος ασφαλείας για παιδιά

MODULE 7

Μονάδα ελέγχου μπροστινών καθισμάτων, θερμαντήρας πίσω καθίσματος, Μετατροπέας AC

E-SHIFTER 2

Επιλογέας ταχυτήτων ηλεκτρονικού ATM (αυτόματου κιβωτίου ταχυτήτων)

MEMORY

HUD, Ατμοσφαιρικός φωτισμός, Μονάδα A/CON, Ταμπλό

IG3 5

V2L

IG3 6

BMS

IG3 7

Μονάδα A/CON, Μονάδα ηχοσυστήματος/AVN κεφαλής, Ταμπλό, CDM, Αισθητήρας PM

FRONT WIPER 2

Μοτέρ μπροστινών υαλοκαθαριστήρων

REAR WIPER

Ρελέ πίσω υαλοκαθαριστήρα, Μοτέρ πίσω υαλοκαθαριστήρα

MDPS 2

Μονάδα MDPS (Ηλεκτρική υποβοήθηση τιμονιού)

* Το σύστημα MDPS είναι το ίδιο με το EPS (Σύστημα ηλεκτρικής υποβοήθησης).

IG1 2

Κλέμα χώρου κινητήρα (ΑΣΦΑΛΕΙΑ ΚΛΕΜΑΣ PCB - IEB4, ECU3, DCT3, EWP3)

FCA

Μπροστινό ραντάρ

START

VCU (μονάδα ελέγχου αυτοκινήτου), IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

HEATED MIRROR

Μονάδα εξωτερικού καθρέφτη οδηγού/συνοδηγού

TAILGATE OPEN

Ασφάλεια πόρτας πορτ μπαγκάζ

MODULE3

Πολυδιακόπτης, IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος), Διακόπτης στοπ, Μονάδα πόρτας οδηγού

CLUSTER

Οθόνη HUD, Ταμπλό οργάνων

IAU

Εξωτερική λαβίδα πόρτας οδηγού/συνοδηγού

S/HEATER FRT

Μονάδα ελέγχου εξαερισμού μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης μπροστινών καθισμάτων

WASHER

Πολυδιακόπτης

IBU2

IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

BATTERY MANAGEMENT

BMU

AIR BAG2

Μονάδα ελέγχου SRS (συστήματος συμπληρωματικής συγκράτησης)

SUNROOF1

Μοτέρ ηλιοροφής

P/WINDOW LH

Μονάδα ασφάλειας ηλεκτρικού παραθύρου οδηγού (LHD), Μονάδα ασφάλειας ηλεκτρικού παραθύρου συνοδηγού (RHD), Διακόπτης πίσω ηλεκτρικού παραθύρου αριστερά

E-SHIFTER 3

Επιλογέας ταχυτήτων ηλεκτρονικού ATM (αυτόματου κιβωτίου ταχυτήτων)

MODULE4

Ραντάρ μπροστινό/πίσω γωνίας αριστερά/δεξιά, Μπροστινός/πίσω μετατροπέας, Μονάδα ADAS (Οδήγηση), Μονάδα VESS (Virtual Engine Sound System - Σύστημα Εικονικού Ήχου Κινητήρα), Ραντάρ Smart Cruise Control, Μπροστινή κάμερα, Μονάδα ADAS, Διακόπτης επάνω καλύμματος κονσόλας

USB CHARGER

Φορτιστής USB καθίσματος οδηγού/συνοδηγού, Φορτιστής USB μπροστινής κονσόλας #1/#2

A/C2

Μονάδα ελέγχου A/C, Βαλβίδα υψηλής πίεσης, Κλέμα P/R βαλβίδων ψυκτικών #1/#2 (ρελέ φυσητήρα), Ψυγείο BSA #1, Βαλβίδα ψυκτικού A/C

AMP

AMP (ενισχυτής)

P/WINDOW RH

Μονάδα ασφάλειας ηλεκτρικού παραθύρου συνοδηγού (LHD), Μονάδα ασφάλειας ηλεκτρικού παραθύρου οδηγού (RHD), Διακόπτης πίσω ηλεκτρικού παραθύρου δεξιά

MODULE 6

IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

MODULE 5

Υποδοχή σύνδεσης δεδομένων, Ηλεκτροχρωμικός καθρέφτης, Μονάδα E-CALL, ADP, Μονάδα ήχου/εικόνας και πλοήγησης, Διακόπτης crashpad, Προβολέας αριστερά/δεξιά, AMP (Ενισχυτής), Ασύρματος φορτιστής smartphone, Μονάδα ηλεκτρικού καθίσματος οδηγού/συνοδηγού, Μονάδα ελέγχου εξαερισμού μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης πίσω καθισμάτων, Διακόπτης δαπέδου κονσόλας, Μονάδα συστήματος αυτόματης ευθυγράμμισης προβολέων, Μονάδα IFS (Έξυπνο Σύστημα Μπροστινών Φώτων)

E-CALL

Μονάδα E-CALL

IBU 1

IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

BRAKE SWITCH

Διακόπτης στοπ, IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

P/SEAT DRV

Διακόπτης ηλεκτρικού καθίσματος οδηγού, μονάδα ηλεκτρικού καθίσματος οδηγού (με IMS (Ενσωματωμένο σύστημα μνήμης))

A/C1

Μονάδα ελέγχου A/C

AIR BAG 1

Μονάδα ελέγχου SRS (συστήματος συμπληρωματικής συγκράτησης)

MODULE 2

AMP (Ενισχυτής), ADP, Κλέμα P/E (Ρελέ ρευματοδότη), IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος), Μονάδα E-CALL, Μονάδα ADAS, Πληκτρολόγιο ήχου/εικόνας και πλοήγησης, Μονάδα ήχου/εικόνας και πλοήγησης

MULTIMEDIA

Μονάδα ήχου/εικόνας και πλοήγησης

DOOR LOCK

Ρελέ κλειδώματος πόρτας, Ρελέ ξεκλειδώματος πόρτας, Ρελέ κεντρικού κλειδώματος

MODULE 1

Διακόπτης φώτων αλάρμ, Πολυδιακόπτης, Υποδοχή σύνδεσης δεδομένων, Αισθητήρας βροχής, Σειρήνα UIP, Αισθητήρας UIP, Μονάδα PTG, Μονάδα πόρτας οδηγού, Μονάδα εξωτερικού καθρέφτη οδηγού/συνοδηγού

P/SEAT PASS

Διακόπτης ηλεκτρικού καθίσματος συνοδηγού, Μονάδα ηλεκτρικού καθίσματος συνοδηγού

S/HEATER RR

Μονάδα ελέγχου θερμαντήρα πίσω καθίσματος

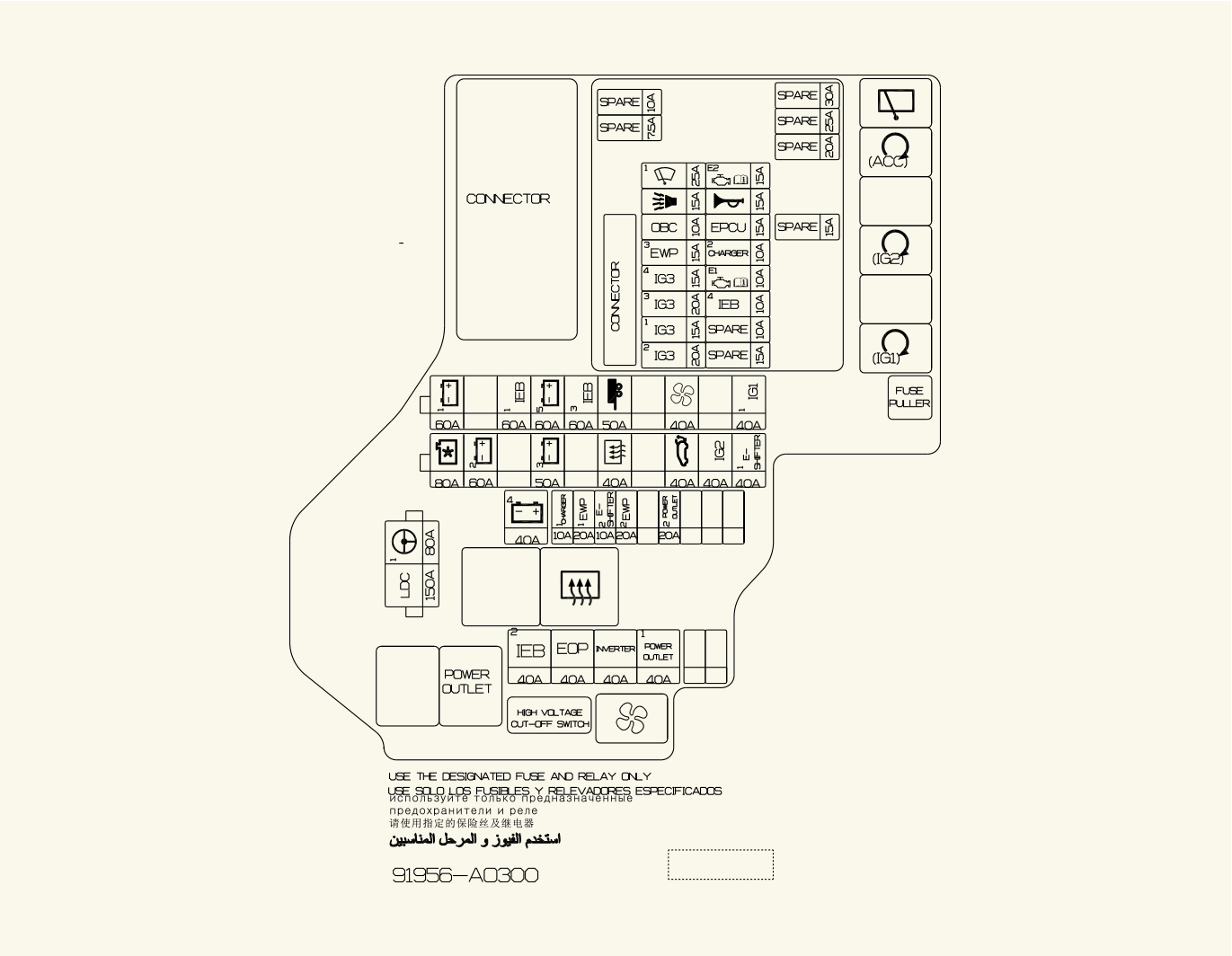

ΠΟΛΛΑΠΛΗ ΑΣΦΑΛΕΙΑ-1

LDC

Ασφάλεια (IEM, EOP, Μετατροπέας, Ρευματοδότης)

MDPS1

Μονάδα MDPS

* Το σύστημα MDPS είναι το ίδιο με το EPS (Σύστημα ηλεκτρικής υποβοήθησης).

ΠΟΛΛΑΠΛΗ ΑΣΦΑΛΕΙΑ-3

B+5

Μπλοκ PCB (Κύριο ρελέ IG3, ασφάλεια: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(ΑΣΦΑΛΕΙΑ -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2 )

B+1

Κλέμα ICU (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

Μονάδα IEB

IEB 3

Μονάδα IEB

IG1

Μονάδα σύνδεσης τρέιλερ

BLOWER

Κλέμα χώρου κινητήρα (Ρελέ φυσητήρα)

ΠΟΛΛΑΠΛΗ ΑΣΦΑΛΕΙΑ-2

C/FAN

Μοτέρ ανεμιστήρα

RR HTD

Κλέμα P/R (ρελέ πίσω θερμαντήρα)

B+2

Κλέμα ICU (IPS)

B+3

ΚΛΕΜΑ ICU (ΑΣΦΑΛΕΙΑ - CHILD LOCK, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Ηλεκτρική πόρτα πορτμπαγκάζ

IG2

ΚΛΕΜΑ ICU (ΑΣΦΑΛΕΙΑ- WASHER, A/C, MODULE6, MODULE7, WIPER RR)

E-SHIFTER 1

SCU

ΑΣΦΑΛΕΙΑ

B+4

Μπλοκ διακλάδωσης ICU (Ρελέ μανδάλωσης μακράς διάρκειας φορτίου, ασφάλεια: IAU, ECS, ΔΙΑΧΕΙΡΙΣΗ ΜΠΑΤΑΡΙΑΣ, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, ΔΙΑΚΟΠΤΗΣ ΦΡΕΝΩΝ, ΠΟΛΥΜΕΣΑ, ΚΛΕΙΔΩΜΑ ΠΟΡΤΑΣ, ΜΟΝΑΔΑ 1)

IEB 2

Μονάδα IEB

CHARGER 1

CDM

EWP1

Ηλεκτρονική αντλία νερού #1

EWP2

Ηλεκτρονική αντλία νερού #2

P/OUTLET1

Ρελέ ρευματοδότη

INVERTER

Πίσω ηλεκτρονική αντλία λαδιού

EOP

Μπροστινή ηλεκτρονική αντλία λαδιού

E-SHIFTER2

Ρελέ E-Shifter, SCU, Επιλογέας ταχυτήτων ηλεκτρονικού ATM

P/OUTLET2

Μπροστινός ρευματοδότης

WIPER1

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (κεντρικό ρελέ υαλοκαθαριστήρων)

EPCU

Μπροστινός μετατροπέας

B/ALARM

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (Ρελέ κόρνας συναγερμού)

HORN

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (ρελέ κόρνας)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Μετατροπέας, VCU

IG3 3

Ηλεκτρονική αντλία νερού

EPCU

Μετατροπέας

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, Ανεμιστήρας ψύξης

IEB 4

Μονάδα IEB

CHARGER 2

Ρελέ κλειδώματος, ξεκλειδώματος φορτιστή

IG3 2

3WAY V/V, EOP, ICU (ΑΣΦΑΛΕΙΑ IG3)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
