Προφυλάξεις για τη φόρτιση AC και τον φορτιστή συντηρητή (φορητό καλώδιο φόρτισης) (φόρτιση AC)

1. Αφού ανοίξετε το πορτάκι φόρτισης, ελέγξτε το σύμβολο φόρτισης στο κάτω μέρος της προειδοποιητικής ετικέτας.

2. Ελέγξτε το σύμβολο βύσματος φόρτισης στο καλώδιο φορτιστή AC και φορτιστή συντηρητή.

3. Αφού ελέγξετε το γράμμα της αλφαβήτου του συμβόλου φόρτισης, προβείτε στο βήμα φόρτισης.

   * Ανατρέξτε στην ενότητα Περισσότερες λεπτομέρειες.

4. Αναμενόμενος κίνδυνος βλάβης, πυρκαγιάς, τραυματισμού κ.λπ. κατά τη χρήση βύσματος φόρτισης με εσφαλμένο σύμβολο.

Προφυλάξεις για τη φόρτιση DC (φόρτιση DC)

1. Αφού ανοίξετε το πορτάκι φόρτισης, ελέγξτε το σύμβολο φόρτισης στο κάτω μέρος της προειδοποιητικής ετικέτας.

2. Ελέγξτε το σύμβολο βύσματος φόρτισης στον σταθμό φόρτισης υψηλής ταχύτητας.

3. Αφού ελέγξετε το γράμμα της αλφαβήτου του συμβόλου φόρτισης, προβείτε στο βήμα φόρτισης.

   * Ανατρέξτε στην ενότητα Περισσότερες λεπτομέρειες.

4. Αναμενόμενος κίνδυνος βλάβης, πυρκαγιάς, τραυματισμού κ.λπ. κατά τη χρήση βύσματος φόρτισης με εσφαλμένο σύμβολο.

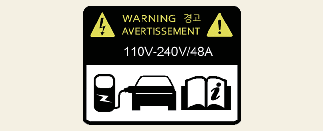

Ετικέτα ηλεκτρικής φόρτισης (για Ευρώπη)

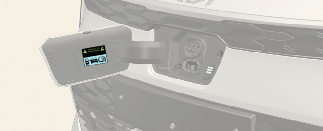

Η ετικέτα ηλεκτρικής φόρτισης είναι κολλημένη στο πορτάκι φόρτισης.

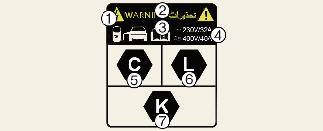

1. Προειδοποίηση για υψηλή τάση

2. Σύμβολο για το πορτάκι φόρτισης

3. Για επιπλέον λεπτομέρειες, ανατρέξτε στην ενότητα Περισσότερες λεπτομέρειες.

4. Τάση και ρεύμα φόρτισης

   (): Μονοφασικό AC

   (): Τριφασικό AC

5~7: Σύμβολα για τον τύπο φόρτισης. Για επιπλέον λεπτομέρειες, ανατρέξτε στην ενότητα Περισσότερες λεπτομέρειες.

Πίνακας συμβόλων ετικέτας ηλεκτρικής φόρτισης (για Ευρώπη)

Φόρτιση AC και φόρτιση με φορτιστή συντηρητή

Τύπος τροφοδοσίας	Παραμετροποίηση	Τύπος πρόσθετου εξαρτήματος	Εύρος τιμών τάσης	Αναγνωριστικό
AC	7P	Βύσμα αυτοκινήτου και είσοδος αυτοκινήτου	≤480V RMS

Φόρτιση DC

Τύπος τροφοδοσίας	Παραμετροποίηση	Τύπος πρόσθετου εξαρτήματος	Εύρος τιμών τάσης	Αναγνωριστικό
DC	7P COMBO	Βύσμα αυτοκινήτου και είσοδος αυτοκινήτου	50 V έως 500 V
			200V έως 920V
