A váltóáramú inverter töltő

A váltóáramú inverter töltő
A váltóáramú inverter töltőkábel

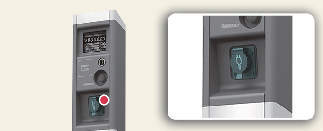

A jármű egy töltőállomás nyilvános töltőjéhez csatlakoztatva tölthető.

A váltóáramú inverter töltő csatlakoztatása

  1. A féket nyomva tartva aktiválja a rögzítőféket.

  2. Kapcsoljon KI minden kapcsolót, állítsa a váltótárcsát P (parkolás) fokozatba, és állítsa le a motort.

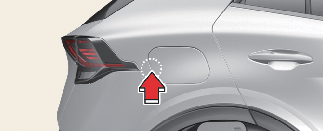

  3. Nyissa ki a töltőajtót a töltőajtó hátsó középső szélének megnyomásával.

  4. Törölje le a töltőn és az aljzaton összegyűlt port.

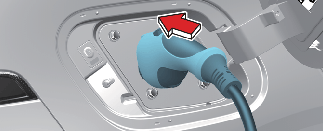

  5. Tartsa a töltőcsatlakozó fogantyúját.

    Majd illessze bele a töltőt a töltő aljzatba és addig nyomja, amíg kattanást nem hall. Ha a töltőcsatlakozó és töltőaljzat között nem megfelelő a csatlakozás, az tüzet okozhat.

  6. Ellenőrizze, hogy a műszercsoporton a nagyfeszültségű akkumulátor töltőkábelének csatlakozását jelző ellenőrző lámpa () BE állapotra vált-e.

    Ha a lámpa KI állapotban van, nem történik töltés. Ha a csatlakozó nem érintkezik megfelelően az aljzattal, csatlakoztassa újra a töltőkábelt a töltéshez.

MEGJEGYZÉS

  • A töltés csak a váltótárcsa P (Parkolás) állásában végezhető el. Az akkumulátor töltése az ENGINE START/STOP (motor be/ki) gomb ACC állásában is lehetséges. Ez azonban lemerítheti a 12 voltos akkumulátort. Ezért amennyiben lehetséges, az akkumulátort az ENGINE START/STOP (motor be/ki) gomb OFF állásában töltse.

  • A váltótárcsa P (Parkolás) állásból R (Hátramenet)/N (Üres)/D (Előremenet) állásba állítva a töltési folyamat megszakad. A töltési folyamat újraindításához helyezze a váltótárcsát P (Parkolás) állásba, állítsa az ENGINE START/STOP (motor be/ki) gombot OFF (ki) állásba és húzza ki a töltőkábelt. Ezt követően csatlakoztassa újra a töltőkábelt.

A töltőcsatlakozó rögzítési üzemmódja

Ha a csatlakozó be van dugva a töltőbemenetbe a csatlakozó zárolási időzítése a felhasználói beállítások vagy az infotainment rendszer képernyő menüjéből kiválasztható üzemmódoknak megfelelően változik.

  • Mindig rögzít: A csatlakozó a töltőcsatlakozó bemenethez történő csatlakoztatásakor reteszelődik.

  • Rögzítés töltés közben: A csatlakozó a töltés megkezdésekor reteszelődik. A csatlakozó a töltés végeztével kiold.

A további részleteket lásd: További részletek.
