Energiaáramlás
A hibrid rendszer tájékoztatja a vezetőt az energia különböző üzemmódokban történő áramlásáról. Vezetés közben az energia jelenlegi áramlása 11 módban van megadva.

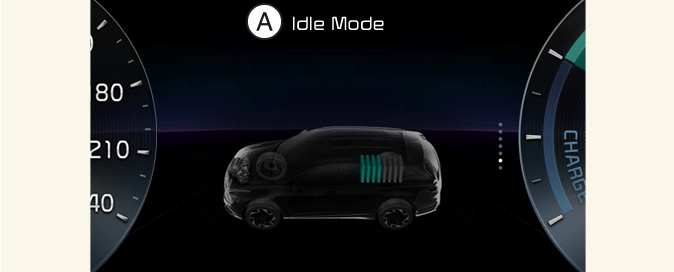

A jármű leállítása
A: Üresjárati mód
A jármű le van állítva
(Nincs energiaáramlás)

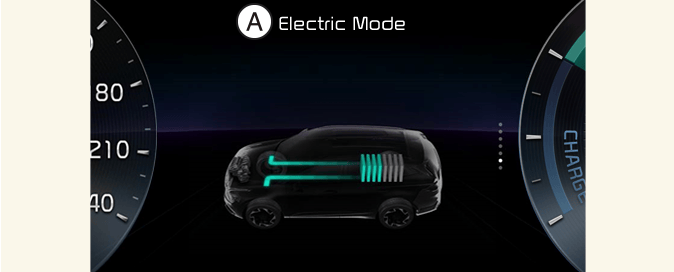

EV meghajtás
A: Elektromos üzemmód
Kizárólag a villanymotor teljesítményét használja a jármű működtetéséhez.
(Akkumulátor→ Kerék)
Teljesítménysegéd
A: Hibrid üzemmód
A jármű vezetéséhez az villanymotor és a motor teljesítménye is használható
(Akkumulátor és motor → Kerék)

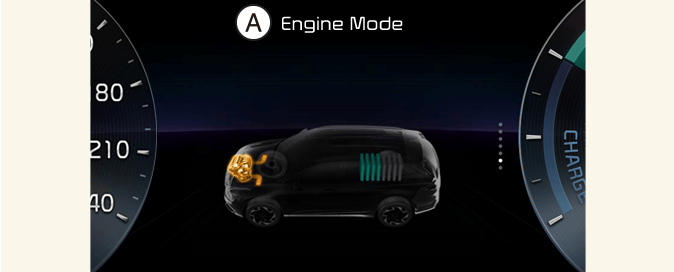

Csak benzinmotoros hajtás
A: Motor üzemmódja
Kizárólag a motor teljesítményét használja a jármű működtetéséhez.
(Motor→ Kerék)

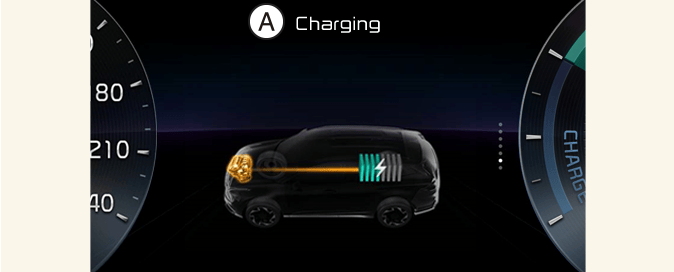

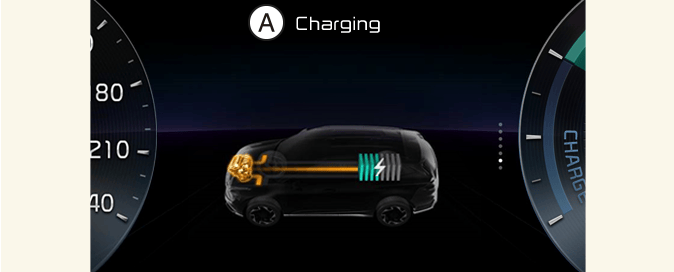

Motorgenerátor
A: Töltés
Amikor a jármű megáll, a magasfeszültségű akkumulátort feltölti a motor.
(Motor→ Akkumulátor)

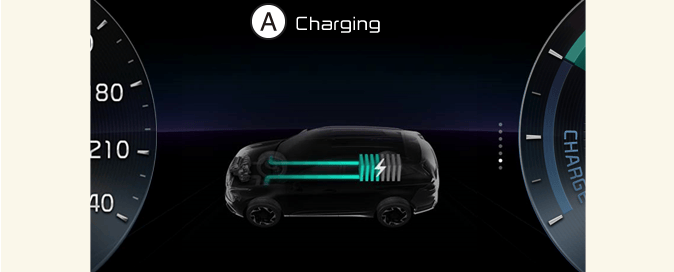

Regeneráció
A: Töltés
A nagyfeszültségű akkumulátort a regeneráló fékrendszer tölti fel.
(Kerék → akkumulátor)

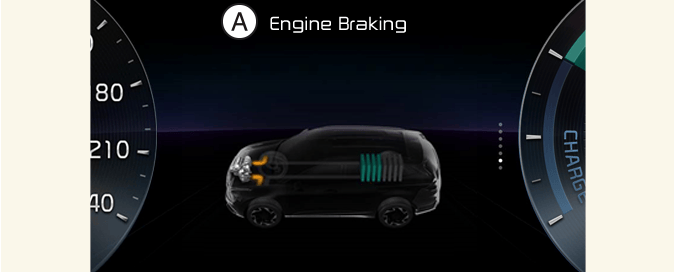

Motorfék
A: Motorfék
A motorfék a jármű lassítására való.
(Kerék→ Motor)

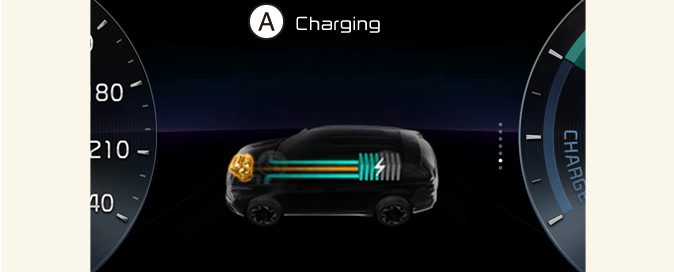

Energiatartalék
A: Töltés
A motor egyszerre indítja el a járművet és tölti a nagyfeszültségű akkumulátort.
(Motor→ Kerék és akkumulátor)

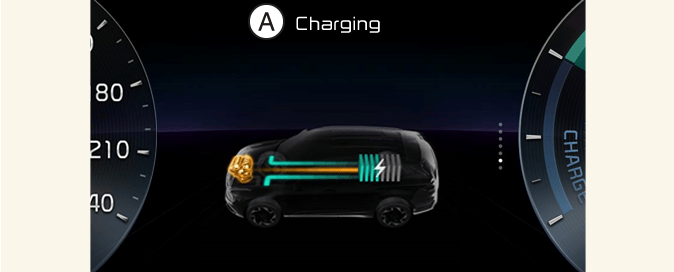

Belső égésű motor generátora/motor hajtása
A: Töltés
A motor tölti a nagyfeszültségű akkumulátort. A motor teljesítményét használja a jármű működtetéséhez.
(Motor→ Akkumulátor→ Kerék)
Motorgenerátor/regeneráció
A: Töltés
A motor és a regeneráló fékrendszer tölti a nagyfeszültségű akkumulátort.
(Motor és kerék → akkumulátor)

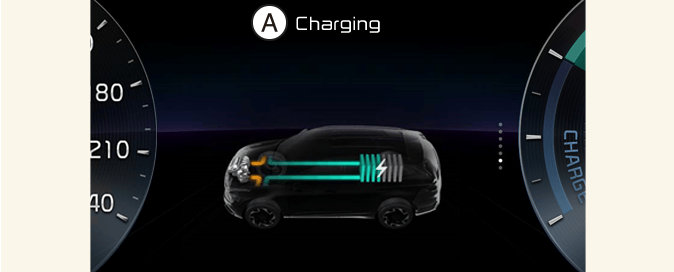

Motorfék/Regenerátor
A: Töltés
A motorfék egyszerre lassítja a járművet és tölti a nagyfeszültségű akkumulátort.
(Kerék→ Motor és akkumulátor)
Indítsa be a motort az akkumulátor-kisülés elkerülése érdekében
A: Indítsa be a motort az akkumulátor-kisülés elkerülése érdekében
Ha a motort nem indítja be amikor a MOTOR START/STOP gomb ACC vagy ON (be) állásban van egy ideje, az akkumulátor lemerülhet. Kérjük, indítsa be a motort, hogy elkerülje a 12V-os akkumulátor lemerülését.
Kieg. akkumulátorkímélő+ (plug-in hibrid jármű) (felszereltségtől függően)
A Kiegészítő akkumulátorkímélő + funkció a 12 voltos kiegészítő akkumulátor töltési állapotát figyeli. Ha a kiegészítő akkumulátor töltöttségi szintje alacsony, a fő nagyfeszültségű akkumulátor feltölti a kiegészítő akkumulátort.
A Kiegészítő akkumulátorkímélő + funkció a jármű kiszállításakor BE van kapcsolva. Ha nem kívánja használni ezt a funkciót, akkor az LCD-kijelző Users Settings mode (Felhasználói beállítások mód) menüjében kapcsolható ki. További információkért olvassa el a "Rendszerbeállítások" részt a következő oldalon.
-
Ciklikus üzemmód: Ha a jármű csukott ajtókkal és lezárt csomagtérajtóval áll, a Kiegészítő akkumulátorkímélő + funkció a kiegészítő akkumulátor állapotának megfelelően bekapcsol.
-
Automatikus üzemmód: Ha a töltőcsatlakozó az ENGINE START/STOP (motor be/ki) gomb ON (Be) állapotában csatlakoztatva van, a funkció a kiegészítő akkumulátor állapotának megfelelően aktiválódik, megakadályozva ezzel a kiegészítő akkumulátor túlzott lemerülését.
-
A Kiegészítő akkumulátorkímélő + funkció legfeljebb 20 percre kapcsol be. Ha a Kiegészítő akkumulátorkímélő + funkció 10-nél több alkalommal kapcsol be egymás után, a funkció automatikus üzemmódban többé nem kapcsol be, feltételezve, hogy probléma van a kiegészítő akkumulátorral. Ebben az esetben közlekedjen a járművel egy kevés ideig. A funkció akkor kapcsol be ismét, ha a kiegészítő akkumulátor feszültsége ismét normális lesz.
-
A Kiegészítő akkumulátorkímélő + funkció nem képes megakadályozni a kiegészítő akkumulátor lemerülését, ha az sérült, el van használódva, azt áramforrásként használják vagy nem jóváhagyott eszközöket használnak vele.
A vezetőnek a Kiegészítő akkumulátorkímélő + funkció aktiválásához az ENGINE START/STOP (motor be/ki) gombot ON (be) helyzetbe kell állítania és a következőt kell kiválasztania:
"Beállítások → Kényelem → Külső akkumulátor kímélő+"

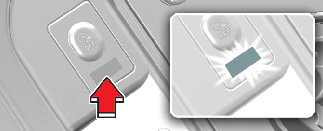

A funkció bekapcsolásakor a töltésjelző lámpa pirosan világít és nagyfeszültségű áram jut a járműbe. Ne érintse meg a nagyfeszültségű elektromos vezetéket (narancssárga), a csatlakozót, illetve a jármű egyéb elektromos alkatrészeit vagy berendezéseit. Ezek áramütést és sérülést okozhatnak. Semmilyen módon ne módosítsa a járművet. Ez hatással lehet a jármű teljesítményére és balesethez vezethet.
