Опис панелі запобіжників/реле

На внутрішній стороні кришки панелі запобіжників/реле знаходиться табличка із найменуванням і номінальними параметрами запобіжників/реле.

ПОПЕРЕДЖЕННЯ

Не всі описи панелей запобіжників у цьому посібнику можуть бути придатними для вашого автомобіля. Вони є точними на час друку. Під час огляду панелі запобіжників у вашому автомобілі звертайте увагу на етикетку на панелі запобіжників.

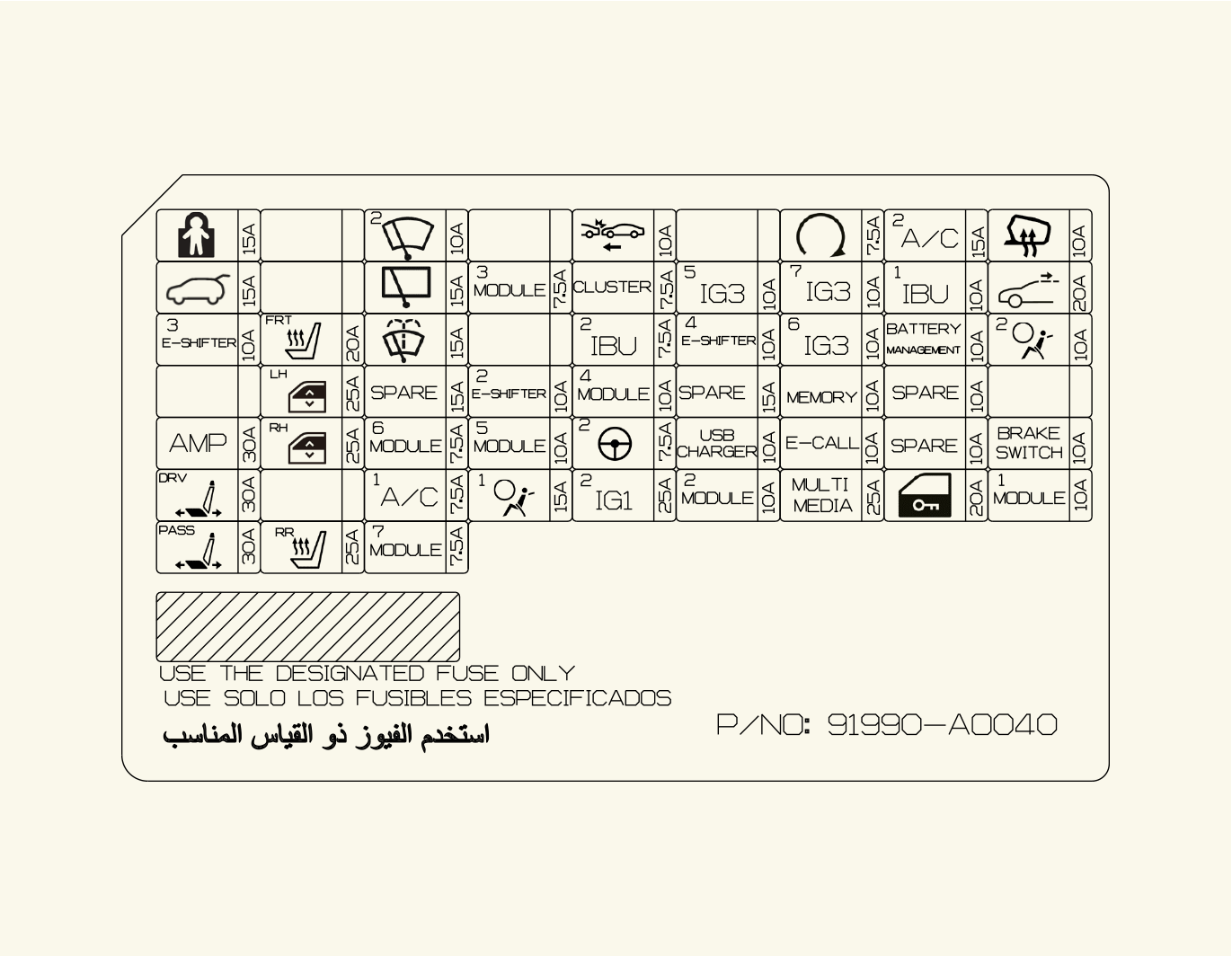

Панель запобіжників з боку водія

З’єднувальний блок ICU

Назва запобіжника	Номінал запобіжника	Контур, що захищається
CHILD LOCK	15 A	Реле блокування дверей від відкривання зсередини, реле розблокування дверей від відкривання зсередини
MODULE 7	7,5 A	Блок керування переднім сидінням, обігрівач заднього сидіння, інвертор змінного струму
E-SHIFTER 2	10 А	Автоматична коробка перемикання передач (автоматична трансмісія) з електронним управлінням
MEMORY	10 A	Дисплей на лобовому склі (HUD), лампа настрою, блок керування кондиціонером повітря, комбінація приладів
IG3 5	10 A	V2L
IG3 6	10 A	Система керування акумулятором (BMS)
IG3 7	10 A	Блок керування кондиціонером повітря, блок керування аудіо/AVN на лобовому склі, комбінація приладів, CDM, датчик РМ
FRONT WIPER 2	10 A	Двигун переднього склоочисника
REAR WIPER	15 A	Реле заднього склоочисника, двигун заднього склоочисника
MDPS 2	7,5 A	MDPS (гідропідсилювач рульового керування з приводом від двигуна) * MDPS – це те ж саме, що і EPS (електропідсилювач рульового керування).
IG1 2	25 A	З’єднувальний блок моторного відсіку (ЗАПОБІЖНИК БЛОКУ РСВ — IEB4, ECU3, DCT3, EWP3)
FCA	10 A	Передній радар
START	7,5 A	VCU, IBU (інтегрований блок керування кузовом)
HEATED MIRROR	10 A	Блок зовнішніх дзеркал водія/пасажира
TAILGATE OPEN	15 A	Замок багажного відділення
MODULE3	7,5 A	Універсальний перемикач, IBU (інтегрований блок керування кузовом), перемикач стоп-сигналу, модуль двері водія
CLUSTER	7,5 A	Дисплей на лобовому склі, комбінацією приладів
IAU	10 A	Зовнішня ручка двері водія/пасажира
S/HEATER FRT	20 А	Контрольний модуль вентиляції переднього сидіння, контрольний модуль підігрівання переднього сидіння
WASHER	15 A	Універсальний перемикач
IBU2	7,5 A	IBU (інтегрований блок керування кузовом)
BATTERY MANAGEMENT	10 A	Блок керування акумулятором
AIR BAG2	10 A	Блок керування SRS (система пасивної безпеки)
SUNROOF1	20 А	Електропривод люка в даху
P/WINDOW LH	25 A	Модуль керування склопідйомником водія (LHD), модуль керування склопідйомником пасажира (RHD),перемикач керування задніми склопідйомниками LH
E-SHIFTER 3	10 A	Автоматична коробка перемикання передач (автоматична трансмісія) з електронним управлінням
MODULE4	10 A	Передній/задній кутовий радар LH/RH, передній/задній інвертор, блок ADAS (водіння), блок VESS (звукова система віртуального двигуна), передній радар, камера переднього виду, блок ADAS, перемикач верхньої кришки консолі
USB CHARGER	10 A	Зарядний пристрій USB для сидіння водія/пасажира, зарядний пристрій USB № 1/№2 передньої консолі
A/C2	15 A	Модуль керування системою кондиціонування повітря, регулятор високого тиску, вентиль холодоагенту №1/№2 з’єднувальний блок P/R (реле продувного насоса), охолоджувач BSA № 1, клапан регулятора температури охолоджуючої рідини системи кондиціонування повітря
AMP	30 A	AMP (Підсилювач)
P/WINDOW RH	25 A	Модуль керування склопідйомником пасажира (LHD), модуль керування склопідйомником водія (RHD),перемикач керування задніми склопідйомниками RH
MODULE 6	7,5 A	IBU (інтегрований блок керування кузовом)
MODULE 5	10 A	З’єднувач каналу передачі даних, електрохроматичне дзеркало, блок електронного виклику, головний блок аудіо, аудіо/відео та навігації, перемикач подушки безпеки, головна фара LH/RH, AMP (підсилювач), бездротовий зарядний пристрій смартфона, модуль електроприводу сидіння водія/пасажира, контрольний модуль вентиляції переднього сидіння, контрольний модуль нагрівача переднього сидіння, контрольний модуль нагрівача заднього сидіння, підлоговий перемикач консолі, модуль пристрою перемикання напрямку світла фар, модуль IFS (інтелектуальна система переднього освітлення)
E-CALL	10 A	Блок електронного виклику
IBU 1	10 A	IBU (інтегрований блок керування кузовом)
BRAKE SWITCH	10 A	Перемикач стоп-сигналу, IBU (інтегрований блок керування кузовом)
P/SEAT DRV	30 A	Перемикач електроприводу сидіння водія, модуль електроприводу сидіння водія (з Інтегрованою системою пам’яті (IMS))
A/C1	7,5 A	Модуль керування системою кондиціонування повітря
AIR BAG 1	15 A	Блок керування SRS (система пасивної безпеки)
MODULE 2	10 A	AMP (підсилювач), ADP, з’єднувальний блок P/E (реле електричної розетки), IBU (інтегрований блок керування кузовом), блок електронного виклику, блок ADAS, клавіатура аудіо/відео та навігації, головний блок аудіо/відео та навігації
MULTIMEDIA	25 A	Головний блок аудіо/відео та навігації
DOOR LOCK	20 А	Реле блокування дверей, реле розблокування дверей, реле системи мертвого замка
MODULE 1	10 A	Перемикач аварійних ламп, універсальний перемикач, з’єднувач каналу передачі даних, датчик дощу, сирена UIP, датчик UIP, блок PTG, модуль двері водія, блок зовнішніх дзеркал водія/пасажира
P/SEAT PASS	30 A	Перемикач електроприводу пасажирського сидіння, модуль електроприводу сидіння пасажира
S/HEATER RR	25 A	Контрольний модуль нагрівача заднього сидіння

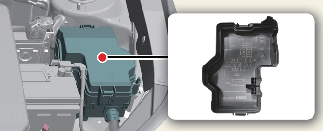

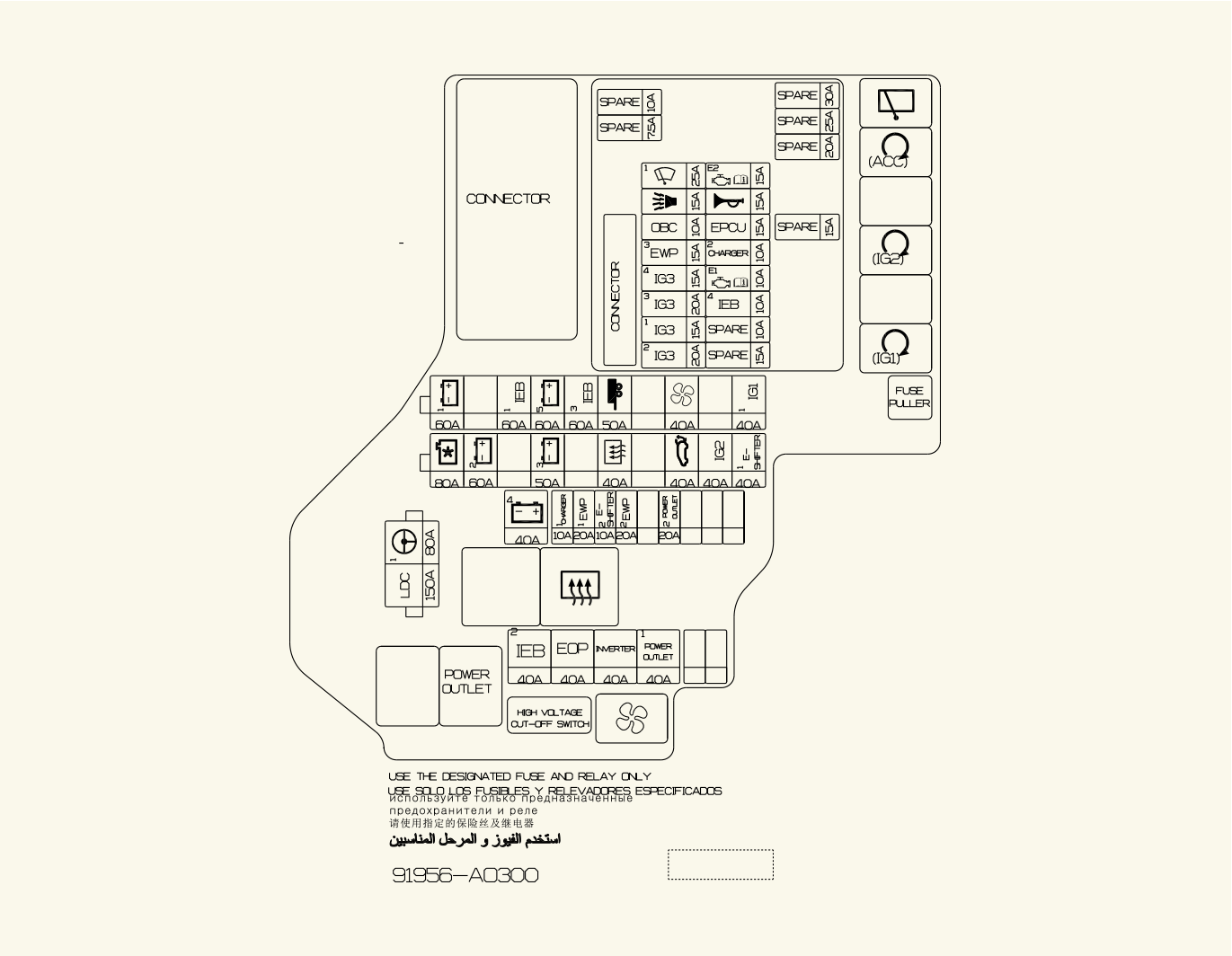

Панель запобіжників моторного відсіку

Плата (з’єднувальний блок P/R)

Назва запобіжника		Номінал запобіжника	Контур, що захищається
БЛОК ЗАПОБІЖНИКІВ 1	LDC	150 A	Запобіжник (IEM, EOP, інвертор, електрична розетка)
БЛОК ЗАПОБІЖНИКІВ 1	MDPS1	80 A	Блок MDPS * MDPS – це те ж саме, що і EPS (електропідсилювач рульового керування).
БЛОК ЗАПОБІЖНИКІВ 3	B+5	60 A	Блок PCB (головне реле IG3, запобіжник: WIPER1, EPCU1, B/ALARM, HORN, VCU2)
	IG1 1	40 A	(ЗАПОБІЖНИК — МОДУЛЬ2, ЗАРЯДНИЙ ПРИСТРІЙ USB, ПОДУШКА БЕЗПЕКИ1, IBU2, MDPS2, КОМБІНАЦІЯ ПРИЛАДІВ, МОДУЛЬ3, ІНД. ПОДУШКА БЕЗПЕКИ, МОДУЛЬ4, МОДУЛЬ5, E-SHIFTER2, FCA, ING1 2 )
	B+1	60 A	З’єднувальний блок ICU (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)
	IEB 1	60 A	Блок IEB
	IEB 3	60 A	Блок IEB
	IG1	50 A	Блок з’єднання з причепом
	BLOWER	40 A	З’єднувальний блок моторного відсіку (реле продувного насоса)
БЛОК ЗАПОБІЖНИКІВ 2	C/FAN	80 A	Вентилятор охолодження електродвигуна
	RR HTD	40 A	З’єднувальний блок P/R (реле заднього обігрівача)
	B+2	60 A	З’єднувальний блок ICU (IPS)
	B+3	50 A	З’єднувальний блок ICU (ЗАПОБІЖНИК — БЛОКУВАННЯ ДВЕРЕЙ ВІД ВІДКРИВАННЯ ЗСЕРЕДИНИ, E-SHIFTER3, ЛІВ. ЕЛ. СКЛОПІД., ПРАВ. ЕЛ. СКЛОПІД., ЗАДНЄ БАГАЖН. ВІДДІЛ. ВІДКРИТЕ, ПІДСИЛЮВАЧ, ПРИВОД СИД. ВОДІЯ., ПРИВОД СИД. ПАС., ПІДІГРІВАННЯ ПЕРЕДН. СИДІННЯ, ПІДІГРІВАННЯ ЗАДН. СИДІННЯ), EWP2
	POWER TAILGATE	40 A	Двері багажного відділення з електроприводом
	IG2	40 A	З’єднувальний блок ICU (ЗАПОБІЖНИК — СКЛООМИВАЧ, КОНДИЦІОНЕР ПОВІТРЯ, МОДУЛЬ6, МОДУЛЬ7, СКЛОЧИСНИК ЗАДНІЙ)
	E-SHIFTER 1	40 A	SCU
ЗАПОБІЖНИК	B+4	40 A	З’єднувальний блок ICU (реле довгострокового запам’ятовування навантаження, запобіжник: IAU, ECS, КЕРУВАННЯ АКУМУЛЯТОРОМ, ПОДУШКА БЕЗПЕКИ 2, ПАМ’ЯТЬ 1, SPARE3 (B+), СИСТЕМА КОНДИЦІОНУВАННЯ ПОВІТРЯ 2, ЕКСТРЕНИЙ ВИКЛИК, IBU1, ПЕРЕКЛ. ГАЛЬМА, МУЛЬТИМЕДІА, ЗАМИКАННЯ ДВЕРЕЙ, МОДУЛЬ 1)
	IEB 2	40 A	Блок IEB
	CHARGER 1	10 A	CDM
	EWP1	20 А	Електричний водяний насос № 1
	EWP2	20 А	Електричний водяний насос № 2
	P/OUTLET1	40 A	Реле електричної розетки
	INVERTER	40 A	Задній електронний масляний насос
	EOP	40 A	Передній електронний масляний насос
	E-SHIFTER2	10 A	Реле E-Shifter, SCU, автоматична коробка перемикання передач з електронним управлінням
	P/OUTLET2	20 А	Передня електрична розетка

Блок PCB

Назва запобіжника	Номінал запобіжника	Контур, що захищається
WIPER1	25 A	Блок PCB (друкована монтажна плата) (головне реле склоочисників)
EPCU	15 A	Передній інвертор
B/ALARM	15 A	Блок PCB (друкована монтажна плата) (реле звукового сигналу охоронної сигналізації)
HORN	15 A	Блок PCB (друкована монтажна плата) (реле звукового сигналу)
OBC	10 A	ICCU, VCMS
EWP 3	15 A	EWP PE
IG3 1	15 A	Інвертор, VCU
IG3 3	20 А	Електричний водяний насос
EPCU	15 A	Інвертор
ECU 1	10 A	VCU
IG3 4	15 A	ICCU, VCMS, CDM, охолоджувальний вентилятор
IEB 4	10 A	Блок IEB
CHARGER 2	10 A	Реле блокування зарядного пристрою, реле розблокування
IG3 2	20 А	3WAY V/V, EOP, ICU (ЗАПОБІЖНИК IG3)

Реле

Типи реле див. у таблиці нижче.

Назва реле	Символ	ТИП
Rear Heated Relay		МІНІ
ACC Relay		МІКРО
IG1 Relay		МІКРО
Blower Relay		МІКРО
IG2 Relay		МІКРО
Power Outlet Relay		МІКРО
REAR WIPER RELAY		МІКРО
