Застереження під час використання зарядного пристрою змінного струму та крапельної зарядки (портативний зарядний кабель) (заряджання змінним струмом)

1. Відкривши люк зарядного порту, перевірте символ заряджання в нижній частині попереджувальної етикетки.

2. Перевірте символ роз’єму для заряджання на зарядному кабелі змінного струму чи крапельної зарядки.

3. Перевіривши букву на символі заряджання, перейдіть до наступного етапу.

   * Див. розділ Детальніше.

4. У разі використання зарядного роз’єму з невідповідним символом виникає ризик поломки, пожежі, травми тощо.

Застереження під час заряджання постійним струмом (заряджання постійним струмом)

1. Відкривши люк зарядного порту, перевірте символ заряджання в нижній частині попереджувальної етикетки.

2. Перевірте символ роз’єму для заряджання на швидкісній зарядній станції.

3. Перевіривши букву на символі заряджання, перейдіть до наступного етапу.

   * Див. розділ Детальніше.

4. У разі використання зарядного роз’єму з невідповідним символом виникає ризик поломки, пожежі, травми тощо.

Етикетка заряджання (для Європи)

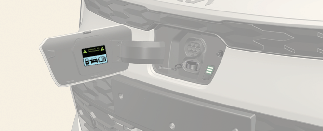

На люк зарядного порту прикріплено етикетку заряджання.

1. Попередження про високу напругу

2. Символ люка зарядного порту

3. Подальшу інформацію див. в розділі Детальніше.

4. Напруга та струм заряджання

   (): змінний струм, одна фаза

   (): Змінний струм, три фази

5~7: символи типу зарядки. Подальшу інформацію див. в розділі Детальніше.

Таблиця символів на етикетці заряджання (для Європи)

Заряджання за допомогою зарядного пристрою змінного струму та крапельного заряджання

Тип живлення	Конфігурація	Тип обладнання	Діапазон напруги	Ідентифікатор
Змінний струм	7P	З’єднувач автомобіля та вхід автомобіля	≤480 В середньокв.

Заряджання постійним струмом

Тип живлення	Конфігурація	Тип обладнання	Діапазон напруги	Ідентифікатор
Постійний струм	7P COMBO	З’єднувач автомобіля та вхід автомобіля	Від 50 В до 500 В
			Від 200 В до 920 В
