大燈及前霧燈對光調整 (歐洲)
大燈對光調整
燈泡類型
LED 類型
1
將輪胎充氣至特定壓力並解除所有負載，除駕駛、備胎和工具。
2
車輛必須置於平坦地面。
3
在螢幕上劃垂直線 (垂直線穿過相應的大燈中心) 和水平線 (水平線穿過大燈中心)。
4
當大燈和電瓶處於正常狀況時，為大燈對光以讓最亮的部分對準水平線和垂直線。
5
若要向左或向右調整近光燈，則可順時針或逆時針旋轉螺絲刀 (1)。要向上或向下調整近光燈，則可順時針或逆時針旋轉螺絲刀 (2)。
前霧燈對光調整 (如有配備)
-
前霧燈可跟大燈一樣對光。
-
當前霧燈和電池處於正常狀況時，調整前霧燈照準。
-
若要向上或向下調整前霧燈，則可順時針或逆時針旋轉螺絲刀。

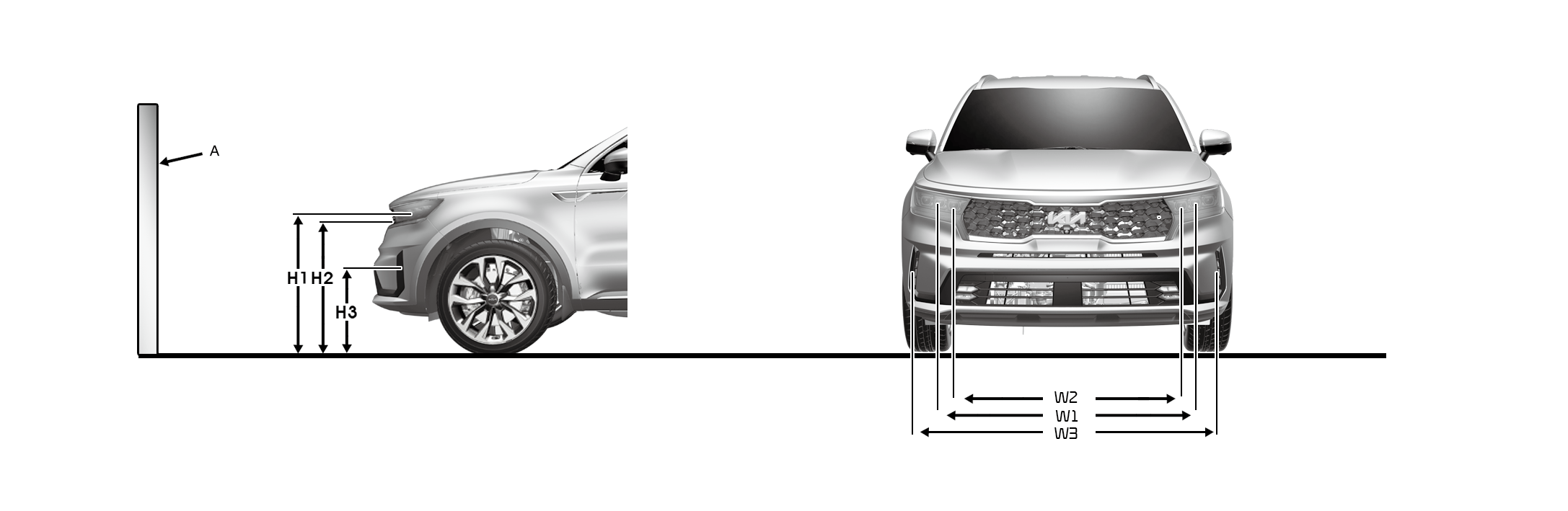

對光點
* A：畫面
|
車輛情況 |
大燈 (LED 型) |
前霧燈 (LED 型) (如有配備) |
|||||
|---|---|---|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
地面高度 |
燈之間的距離 |
||||
|
近光/遠光 |
近光/遠光 |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
無駕駛 [mm (in)] |
類型 A |
887 (34.9) |
870 (34.2) |
1,536 (60.5) |
1,316 (51.8) |
408 (10.3) |
1,092 (27.7) |
|
類型 B |
879 (22.3) |
862 (33.9) |
1,482 (37.6) |
1,237 (60.5) |
|||
|
有駕駛 [mm (in)] |
類型 A |
880 (34.6) |
863 (34.0) |
1,536 (60.5) |
1,536 (51.8) |
401 (10.1) |
1,092 (27.7) |
|
類型 B |
872 (22.1) |
855 (33.7) |
1,482 (37.6) |
1,536 (60.5) |
|||
大燈近光 (LHD 車輛)
基於 10m 螢幕
A： 車軸
B： 左側大燈燈泡中心垂直線
C： 右側大燈燈泡中心垂直線
D： 大燈燈泡中心水平線
E： 地面
F： 截止線
1
開啟近光燈，駕駛不上車。
2
截止線應投射到圖示截止線中。
3
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
4
如果配有大燈水準調節裝置，則將其開關調至 0 位置。
大燈近光 (RHD 車輛)
基於 10m 螢幕
A： 車軸
B： 左側大燈燈泡中心垂直線
C： 右側大燈燈泡中心垂直線
D： 大燈燈泡中心水平線
E： 地面
F： 截止線
1
開啟近光燈，駕駛不上車。
2
截止線應投射到圖示截止線中。
3
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
4
如果配有大燈水準調節裝置，則將其開關調至 0 位置。
前霧燈
基於 10m 螢幕
A： 車軸
B： 左側霧燈燈泡中心垂直線
C： 右側霧燈燈泡中心垂直線
D： 霧燈燈泡中心水平線
E： 地面
F： 截止線
G： 上限
1
在駕駛未上車時，開啟前霧燈。
2
截止線應投射到允許範圍 (陰影區域)。
