Usmerjenost sprednjih žarometov in sprednjih meglenk (za Evropo)

Usmeritev žarometov

Tip A
Tip B
Tip C

  1. Napolnite pnevmatike na zahtevano raven tlaka in iz vozila odstranite vse, razen voznika, rezervne pnevmatike in orodja.

  2. Vozilo mora stati na ravnih tleh.

  3. Na zaslon narišite navpični črti (navpični črti, ki potekata skozi središči žarometov) in vodoravno črto (vodoravno črto, ki poteka skozi središči žarometov).

  4. Ko usmerite žaromete tako, da je najsvetlejši del snopa na vodoravni in navpičnih črtah, morajo biti žarometi in akumulator v dobrem stanju.

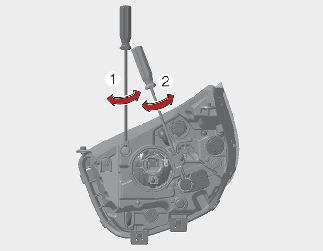

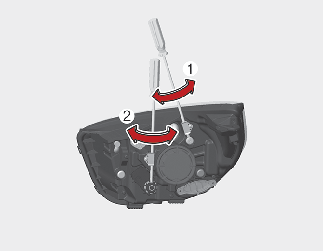

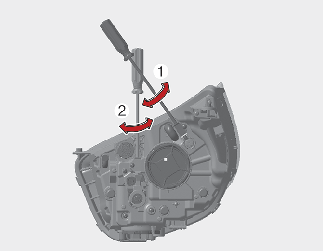

  5. Če želite snop zasenčenih in dolgih luči usmeriti v levo ali desno, obrnite vijak (1) v levo ali desno. Če želite snop zasenčenih in dolgih luči usmeriti navzgor ali navzdol, obrnite vijak (2) v levo ali desno.

Usmerjanje snopov sprednjih meglenk

Tip A
Tip B
Tip C

Snopa sprednjih meglenk lahko usmerite enako kot žaromete.

Če so sprednje meglenke in akumulator v dobrem stanju, usmerite sprednje meglenke.

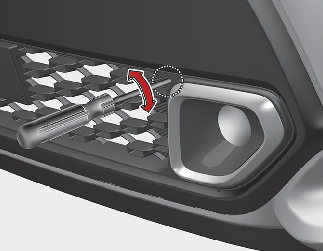

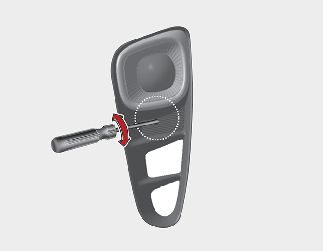

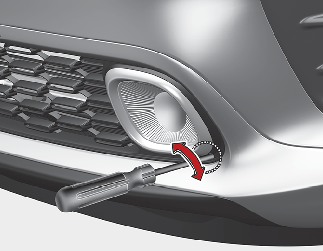

Za usmeritev snopa sprednjih meglenk navzgor oz. navzdol obrnite vijak v desno oz. v levo.

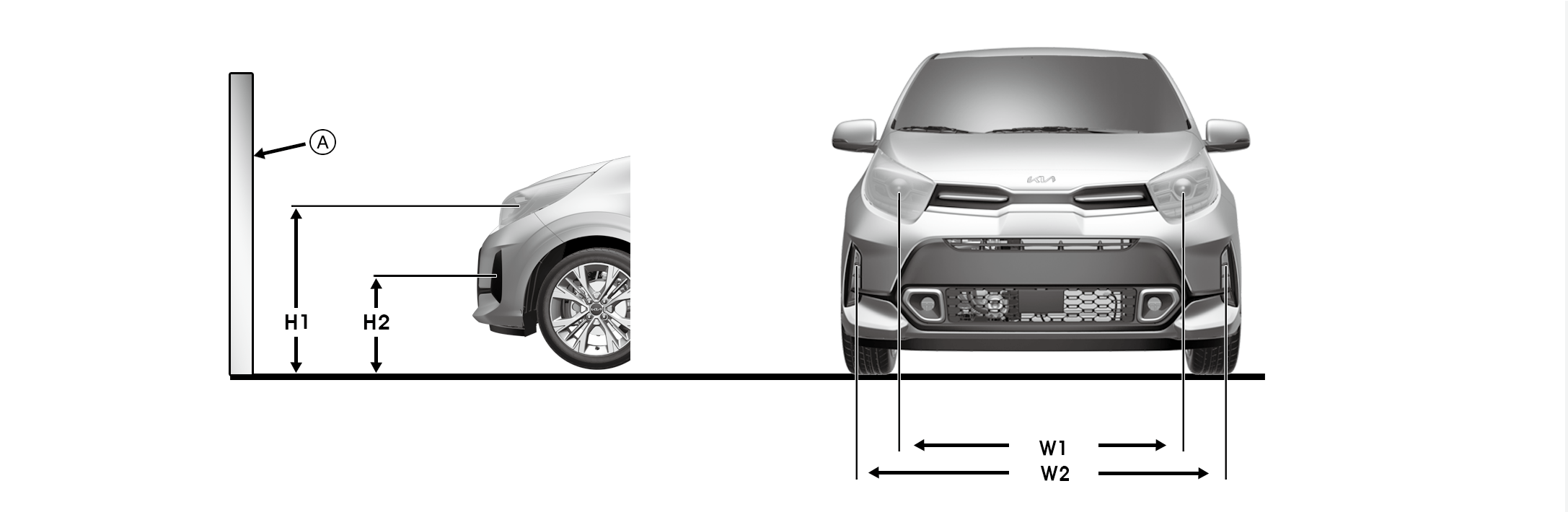

Točka usmerjanja

* A: Zaslon

Enota: mm (palec)

Stanje vozila

Žarometi (vrsta osvetlitve MFR)

Žarometi (projekcijski tip)

Žarometi (bifunkcijski tip)

Višina od tal

Razdalja med lučmi

Višina od tal

Razdalja med lučmi

Višina od tal

Razdalja med lučmi

Kratke/Dolge luči

Kratke/Dolge luči

Kratke/Dolge luči

Kratke/Dolge luči

Kratke/Dolge luči

Kratke/Dolge luči

H1

W1

H1'

W1'

H1''

W1''

Brez voznika / [mm (palci)]

755 (29,7)

1.060 (41,7)

768 (30,2)

1.117 (44,0)

753 (29,6)

1.098 (43,2)

Z voznikom [mm (palci)]

745 (29,3)

1.060 (41,7)

758 (29,8)

1.117 (44,0)

743 (29,3)

1.098 (43,2)

Stanje vozila

Sprednja meglenka – tip A

Sprednja meglenka – tip B

Sprednja meglenka (tip C)

Višina od tal

Razdalja med lučmi

Višina od tal

Razdalja med lučmi

Višina od tal

Razdalja med lučmi

H2

W2

H2'

W2'

H2''

W2''

Brez voznika / [mm (palci)]

495 (19,5)

1.336 (52,6)

318 (12,5)

846 (33,3)

332 (13,1)

925 (36,4)

Z voznikom [mm (palci)]

485 (19,1)

1.336 (52,6)

308 (12,1)

846 (33,3)

322 (12,7)

925 (36,4)
Snop zasenčenih luči žarometa (voznikova stran)
Na podlagi oddaljenosti 10 m

A: Os vozila

B: Navpična črta skozi središče žarnice levega žarometa

C: Navpična črta skozi središče žarnice desnega žarometa

D: Vodoravna črta skozi središče žarnice žarometa

E: Tla

F: Mejna črta

  1. Vklopite zasenčene luči, ko voznika ni v vozilu.

  2. Projekcija mejne črte mora biti enaka kot mejna črta na sliki.

  3. Pri usmerjanju zasenčenih luči morate po prilagoditvi vodoravnega položaja prilagoditi tudi navpični položaj.

  4. Če je na voljo naprava za uravnavanje sprednjih žarometov, nastavite stikalo naprave v položaj 0.

Snop zasenčenih luči žarometa (sovoznikova stran)
Na podlagi oddaljenosti 10 m

A: Os vozila

B: Navpična črta skozi središče žarnice levega žarometa

C: Navpična črta skozi središče žarnice desnega žarometa

D: Vodoravna črta skozi središče žarnice žarometa

E: Tla

F: Mejna črta

  1. Vklopite zasenčene luči, ko voznika ni v vozilu.

  2. Projekcija mejne črte mora biti enaka kot mejna črta na sliki.

  3. Pri usmerjanju zasenčenih luči morate po prilagoditvi vodoravnega položaja prilagoditi tudi navpični položaj.

  4. Če je na voljo naprava za uravnavanje sprednjih žarometov, nastavite stikalo naprave v položaj 0.

Sprednja meglenka
Na podlagi oddaljenosti 10 m

A: Os vozila

B: Navpična črta skozi središče žarnice leve meglenke

C: Navpična črta skozi središče žarnice desne meglenke

D: Vodoravna črta skozi središči žarnic meglenk

E: Tla

F: Mejna črta

G: Zgornja meja

  1. Prižgite spodnji žaromet za meglo, ko voznika še ni v vozilu.

  2. Ločnica svetlo-temno se mora projicirati v dopustnem razponu (zasenčeno območje).
