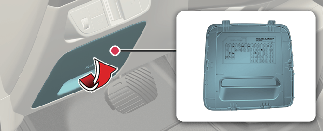

CHILD LOCK

Реле блокування дверей від відкривання зсередини, реле розблокування дверей від відкривання зсередини

A/BAG IND

Консоль управління над вітровим склом

START

VCU, IBU (інтегрований блок керування кузовом)

TAILGATE OPEN

Замок багажного відділення

MODULE3

Універсальний перемикач, IBU (інтегрований блок керування кузовом), перемикач стоп-сигналу, модуль двері водія

CLUSTER

Проекційний екран, панель приладів

IG3 8

Блок V2L, ICCU, VCMS, задній електронний масляний насос, CDM

IG3 7

Датчик температури в салоні, головний блок аудіо, аудіо/відео та навігації, нагрівальний елемент з PTC (позитивний температурний коефіцієнт) системи кондиціонування повітря, модуль керування системою кондиціонування повітря, комбінація приладів

ECS

Підвіска з електронним керуванням

MODULE8

Модуль електроприводу сидіння водія/пасажира, система механічного регулювання сидіння водія/пасажира

S/HEATER FRT

Контрольний модуль вентиляції переднього сидіння, контрольний модуль підігрівання переднього сидіння

WASHER

Універсальний перемикач

IG3 9

Не використовується

AIR BAG2

Блок керування SRS (система пасивної безпеки)

SUNROOF

Електропривод люка в даху

P/WINDOW LH

Модуль керування електричним склопідіймачем водія (LHD), модуль керування електричним склопідіймачем пасажира (RHD), перемикач електричних задніх склопідіймачів LH

SPARE

Не використовується

E-SHIFTER 3

Автоматична коробка перемикання передач (автоматична трансмісія) з електронним управлінням

MODULE4

Передній/задній кутовий радар LH/RH, передній/задній інвертор, блок ADAS (водіння), блок VESS (звукова система віртуального двигуна), передній радар, камера переднього виду, блок ADAS (парковка), перемикач верхньої кришки консолі

USB CHARGER

Зарядний пристрій USB для сидіння водія/пасажира, зарядний пристрій USB № 1 / № 2 передньої консолі

MEMORY

Запобіжник – ПАМ’ЯТЬ 2, комбінація приладів, модуль керування системою кондиціонування повітря, лампа настрою консолі (верхня/нижня), підлоговий перемикач консолі, лампа настрою двері водія/пасажира, лампа настрою задніх дверей LH/RH

SPARE

Не використовується

A/C2

Модуль керування системою кондиціонування повітря, регулятор високого тиску, вентиль холодоагенту № 1 / № 2 з’єднувальний блок P/R (реле продування), охолоджувач BSA № 1, клапан регулятора температури охолоджувальної рідини системи кондиціонування повітря

AMP

AMP (Підсилювач)

P/WINDOW RH

Модуль керування склопідйомником пасажира (LHD), модуль керування склопідйомником водія (RHD),перемикач керування задніми склопідйомниками RH

MODULE5

З’єднувач каналу передачі даних, електрохроматичне дзеркало, блок електронного виклику, головний блок аудіо, аудіо/відео та навігації, перемикач подушки безпеки, головна фара LH/RH, AMP (підсилювач), бездротовий зарядний пристрій смартфона, модуль електроприводу сидіння водія/пасажира, контрольний модуль вентиляції переднього сидіння, контрольний модуль нагрівача переднього сидіння, контрольний модуль нагрівача заднього сидіння, підлоговий перемикач консолі, модуль пристрою перемикання напрямку світла фар, модуль IFS (інтелектуальна система переднього освітлення)

BRAKE SWITCH

Перемикач стоп-сигналу, IBU (інтегрований блок керування кузовом)

P/SEAT DRV

Перемикач електроприводу сидіння водія, модуль електроприводу сидіння водія (з Інтегрованою системою пам’яті (IMS))

A/C1

Модуль керування системою кондиціонування повітря

AIR BAG1

Блок керування SRS (система пасивної безпеки)

MODULE2

AMP (підсилювач), ADP, з’єднувальний блок P/E (реле електричної розетки), IBU (інтегрований блок керування кузовом), блок електронного виклику, блок ADAS, клавіатура аудіо/відео та навігації, головний блок аудіо/відео та навігації

MULTIMEDIA

Головний блок аудіо/відео та навігації

DOOR LOCK

Реле блокування дверей, реле розблокування дверей, реле системи мертвого замка

MODULE1

Перемикач аварійних ламп, універсальний перемикач, з’єднувач каналу передачі даних, датчик дощу, сирена UIP, датчик UIP, блок PTG, модуль двері водія, блок зовнішніх дзеркал водія/пасажира

P/SEAT PASS

Перемикач електроприводу пасажирського сидіння, модуль електроприводу сидіння пасажира

MODULE7

Блок керування прихованими ручками водія/пасажира, головний перемикач електричного склопідіймача, активні повітряні засувки RH/LH, котушка запалювання, датчик температури охолоджувальної рідини, блок керування нахилом і переміщенням телескопічної рульової колонки, регулятор високого тиску охолоджувача BSA, вентиль холодоагенту, клапан регулятора температури охолоджувальної рідини системи кондиціонування повітря

POWER HANDLE

Блок керування нахилом і переміщенням телескопічної рульової колонки

SBCM DRV

Модуль керування кузовними системами зі сторони водія

E-SHIFTER 2

SBW

WIRELESS DCU

DCU (модуль керування дозуванням)

SBCM PASS

Модуль керування кузовними системами зі сторони пасажира

MODULE9

Модуль сидіння з електроприводом водія/пасажира

CCU

CCU (центральний комунікаційний модуль)

BMS

BMS (система управління акумулятором)

BDC1

BDC (Body Domain Controller), UWB (Ultra Wide Band)

E - LSD

E-LSD

BDC2

BDC (Body Domain Controller)

S/HEATER RR

Контрольний модуль нагрівача заднього сидіння

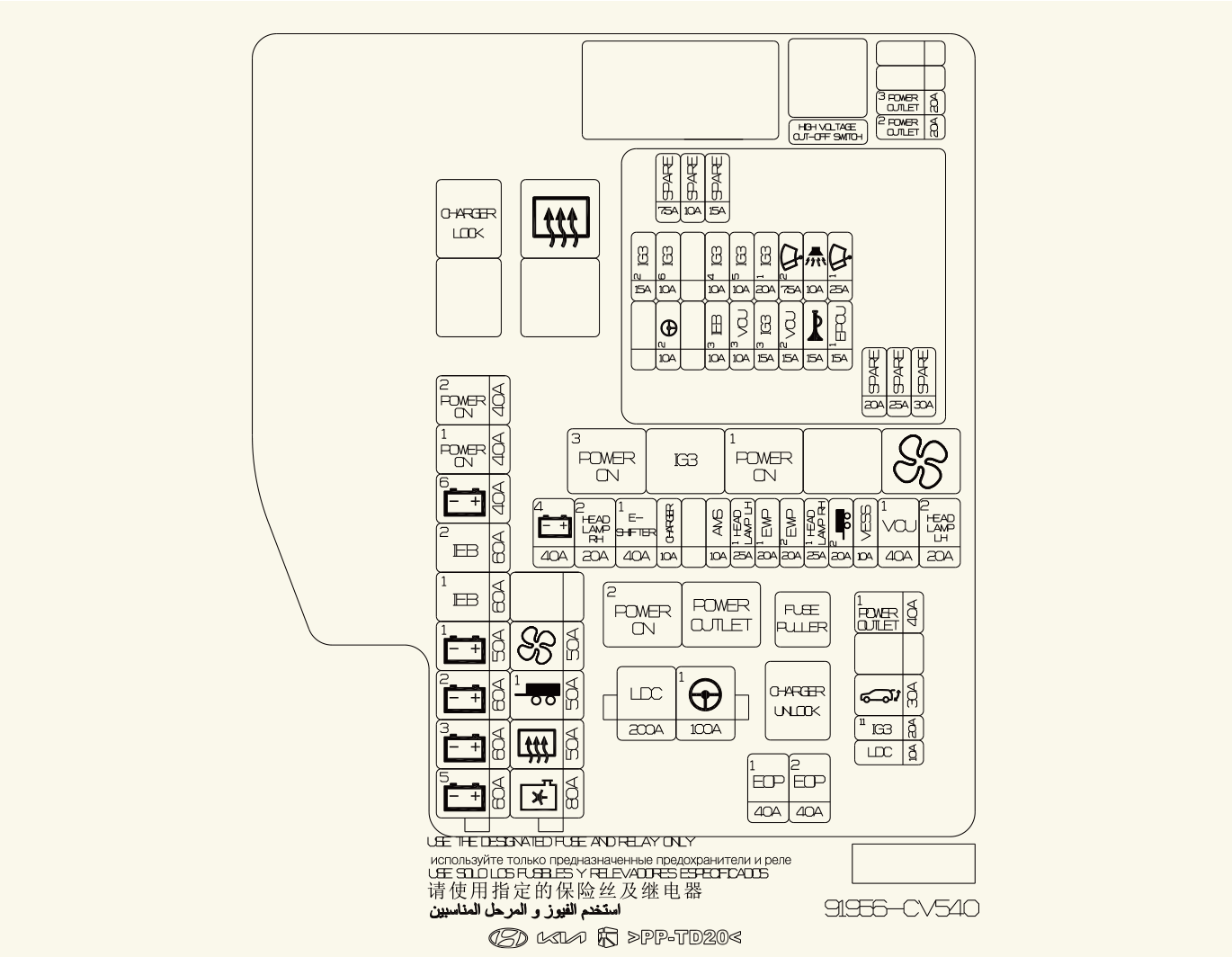

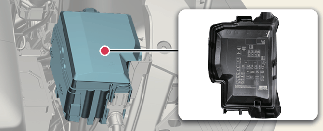

БЛОК ЗАПОБІЖНИКІВ 1

LDC

З’єднувальний блок P/R (запобіжник: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Блок MDPS

* MDPS – це те ж саме, що і EPS (електропідсилювач рульового керування).

БЛОК ЗАПОБІЖНИКІВ 3

B+6

З’єднувальний блок PDC (запобіжник: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1)

B+5

Блок PCB (головне реле IG3, запобіжник: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

З’єднувальний блок PDC (запобіжник: БЛОКУВАННЯ ДВЕРЕЙ ВІД ВІДКРИВАННЯ ЗСЕРЕДИНИ, AFCU, ВІДКРИТІ ДВЕРІ БАГАЖНОГО ВІДДІЛЕННЯ, EPCU 3, МОДУЛЬ 8, ПІДІГРІВАННЯ ПЕРЕДН. СИДІННЯ, ЛЮК У ДАХУ 1, ЛІВ. ЕЛ. СКЛОПІД., ПІДСИЛЮВАЧ, ПРАВ. ЕЛ. СКЛОПІД, ПРИВІД СИД. ВОДІЯ, ПРИВІД СИД. ПАС., ПІДІГРІВАННЯ ЗАДН. СИДІННЯ)

B+2

З’єднувальний блок PDC (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

З’єднувальний блок PDC (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Блок IEB

IEB2

Блок IEB

POWER ON 1

З’єднувальний блок PCB (Реле режиму «ACC», Реле IG1)

POWER ON 2

З’єднувальний блок PCB (Реле режиму «ACC», Реле IG2)

БЛОК ЗАПОБІЖНИКІВ 2

C/FAN

Вентилятор охолодження електродвигуна

RR HTD

З’єднувальний блок P/R (реле заднього обігрівача)

TRAILER1

Блок з’єднання з причепом

BLOWER

З’єднувальний блок P/R (реле продувного насоса)

FUSE

B+4

З’єднувальний блок PDC (реле довгострокового запам’ятовування навантаження, запобіжник: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

З’єднувальний блок P/R (реле E-Shifter, запобіжник: E-SHIFTER2)

CHARGER

З’єднувальний блок P/R (реле блокування зарядного пристрою, реле розблокування зарядного пристрою), ICCU, VCMSCDM, CDM

AMS

Датчик акумулятора 12 В

EWP1

Електричний водяний насос № 1

EWP2

Електричний водяний насос № 2

TRAILER2

Блок з’єднання з причепом

VESS

Блок VESS

VCU1

VCU

P/OUTLET1

Реле електричної розетки

T/GATE

Блок PTG

З’єднувальний блок PDC (запобіжник: IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Задній електронний масляний насос

EOP2

Передній електронний масляний насос (4WD)

P/OUTLET3

Задня електрична розетка

P/OUTLET2

Передня електрична розетка

WIPER1

Блок PCB (друкована монтажна плата) (головне реле склоочисників)

EPCU1

Передній інвертор (4WD)

B/ALARM

Блок PCB (друкована монтажна плата) (реле звукового сигналу охоронної сигналізації)

HORN

Блок PCB (друкована монтажна плата) (реле звукового сигналу)

WIPER2

IBU (інтегрований блок керування кузовом)

VCU2

VCU

IG3 1

З’єднувальний блок PDC (запобіжник: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Електричний водяний насос

IG3 5

3-ходовий клапан регулятора температури охолоджуючої рідини BMS (система керування акумулятором)

VCU3

VCU

IG3 4

Електричний водяний насос № 1, № 2, електронний компресор системи кондиціонування повітря

IEB3

Блок IEB

IG3 6

Вентилятор охолодження електродвигуна, передній електронний масляний насос (4WD)

MDPS2

Блок MDPS

* MDPS – це те ж саме, що і EPS (електропідсилювач рульового керування).

IG3 2

Передній інвертор (4WD), VCU

Charger Lock Relay

Rear Heated Relay

POWER ON 3 Relay

POWER ON 1 Relay

POWER ON 2 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
