Orientación de los faros

Faro (tipo A, B)

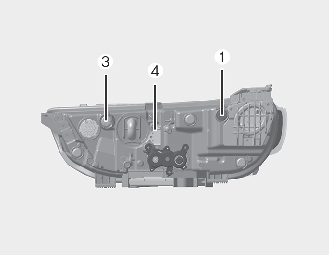

Faro (tipo C)

Orientación de los faros antiniebla

Tipo bombilla

Tipo LED

1. Orientación horizontal

2. Orientación vertical

3. Orientación horizontal alta

4. Orientación vertical alta y baja

5. Orientación vertical (delantera)

6. Orientación vertical (baja)

1. Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.

2. Coloque el vehículo sobre una superficie plana.

3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.

4. Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.

5. Para orientar las luces de cruce y de carretera a la derecha o a la izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar las luces de cruce y de carretera hacia arriba o hacia abajo, gire el destornillador (2) en sentido horario o antihorario.

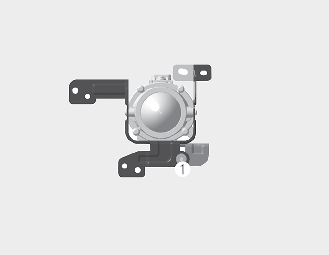

Orientación de los faros antiniebla

Tipo bombilla

Tipo LED

La luz antiniebla delantera puede orientarse del mismo modo que los faros.

Con las luces antiniebla delanteras y la batería en estado normal, oriente las luces antiniebla delanteras.

Para orientar la luz antiniebla delantera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

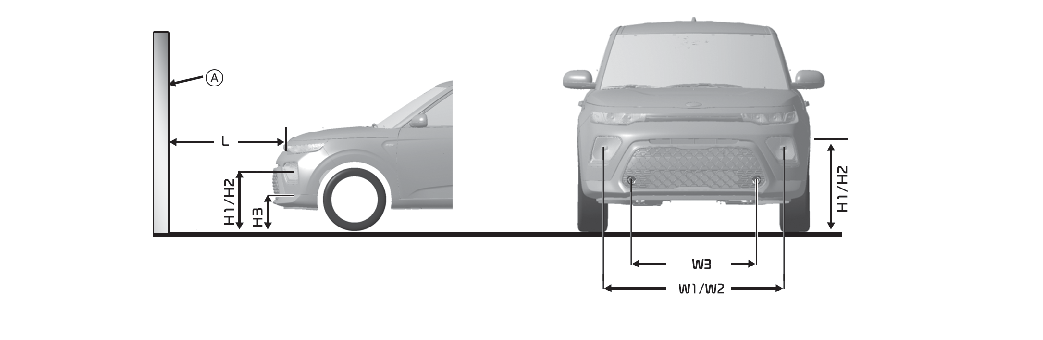

Punto de orientación (tipo faro A)

* A: pantalla

Punto de orientación (tipo faro B)

* A: pantalla

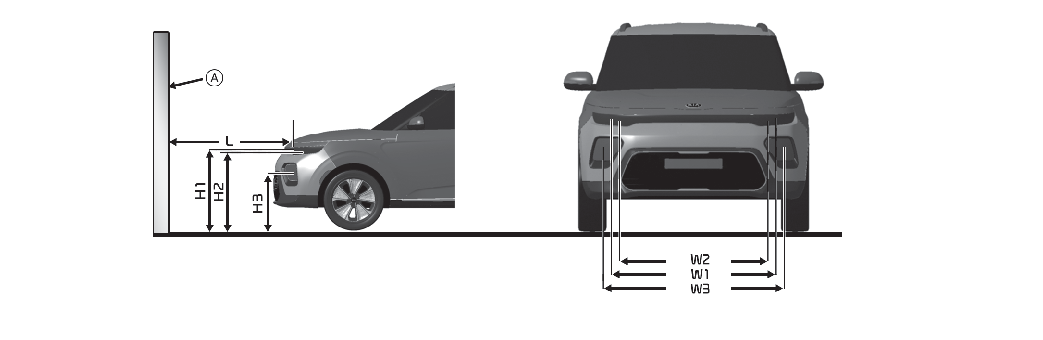

Punto de orientación (tipo faro C)

* A: pantalla
