Beskrivning av säkrings-/relähållare

I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.

OBSERVERA

Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

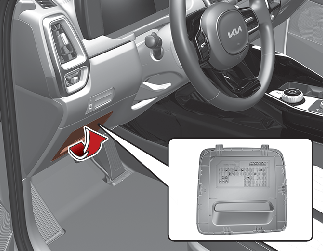

Förarsidans säkringsdosa

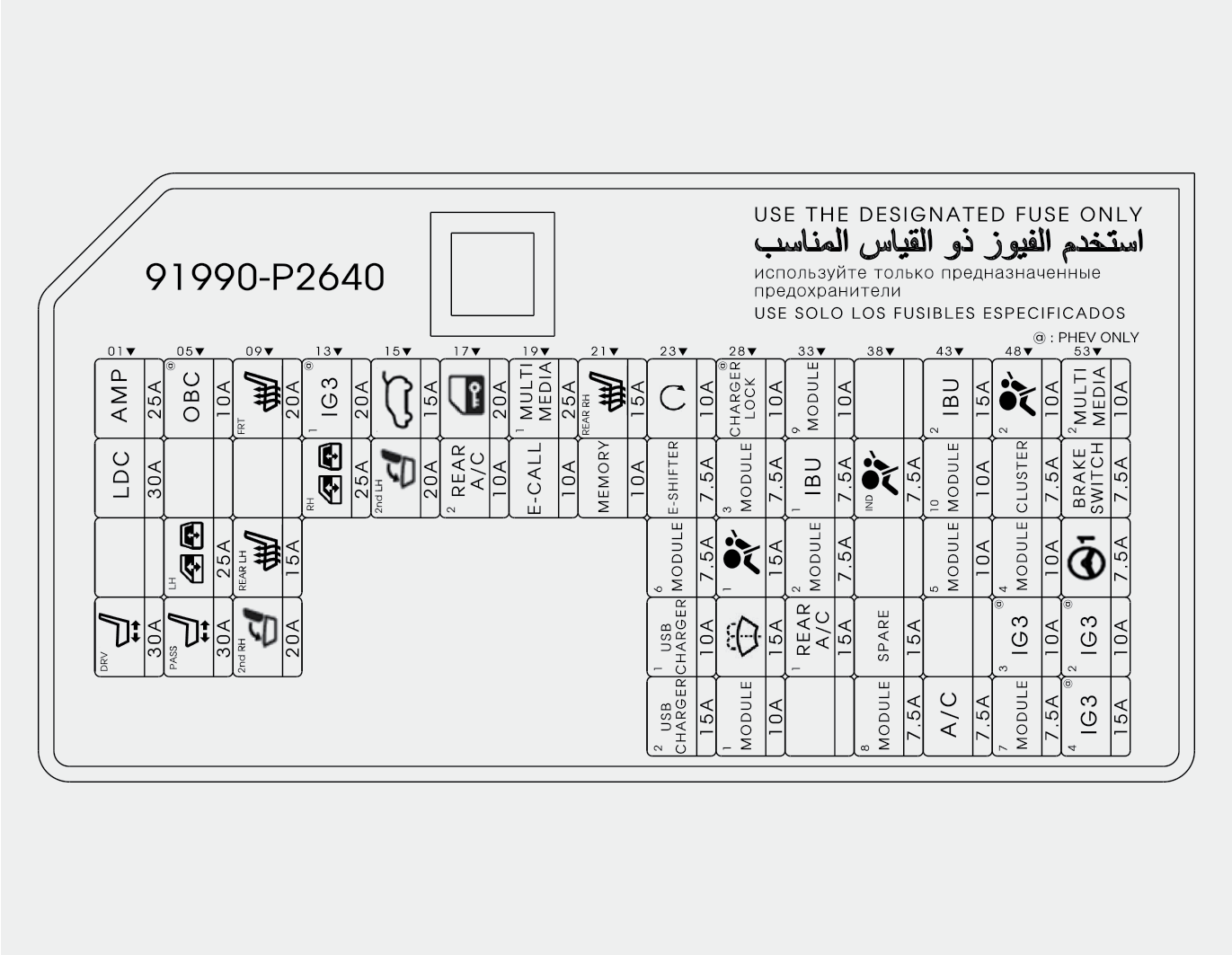

ICU-säkringshållare

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

AMP

25 A

AMP (förstärkare)

LDC

30 A

Låg DC-DC-konvertering

ELMANÖVRERAT FÖRARSÄTE

30 A

Brytare för svankstöd, drivkraft sätesbrytare, IMS-kontrollmodul (integrerat minnessystem)

ELFÖNSTERHISS V

25 A

Elknapp för bakre vänster fönster, elknapp för bakre vänster fönstersäkerhetsmodul, fönstersäkerhetsmodul förarsidan (vänster), passagerarens knapp för elmanövrerat fönster (höger), säkerhetsmodul för elmanövrerat fönster passagerarsidan (höger)

ELMANÖVRERAT PASSAGERARSÄTE

30 A

Brytare för passagerarsäte, reläenhet för passagerarsäte

SÄTESVÄRME FRAM

20 A

Kontrollmodul för ventilation i första sätet, kontrollmodul för värmare i 1:a sätet

S/HEATER RL

15 A

Kontrollmodul för vänster eluppvärmt säte 2:a raden

S/FOLD RR

20 A

Höger infällningsmekanism 2:a sätet

ELFÖNSTERHISS H

25 A

Elknapp för bakre höger fönster, elknapp för bakre höger fönstersäkerhetsmodul, elknapp för passagerarsidans fönster (vänster), säkerhetsmodul för elmanövrerat fönster passagerarsidan (vänster) säkerhetsmodul för elmanövrerat fönster förarsidan (höger)

T/GATE

15 A

Bakluckerelä

S/FOLD RL

20 A

Vänster infällningsmekanism 2:a sätet

DÖRRLÅS

20 A

Dörrlås/dörrupplåsningsrelä, relä dödlås

RR A/CON2

10 A

Kontrollmodul för luftkonditionering bak

MULTI MEDIA1

25 A

Låg DC-DC-konvertering, Ljud, Huvudenhet ljud/video och navigering, ICU-säkringsdosa (säkring - MULTI MEDAI2)

E-SAMTAL

10 A

E-samtalsenhet

SÄTESVÄRME BAK

15 A

Kontrollmodul för höger eluppvärmt säte 2:a raden

MINNE

10 A

Elmanövrerad baklucka, IMS-kontrollmodul (integrerat minnessystem), kontrollmodul för luftkonditionering bak, ytterspegel förarsida/passagerarsida, ROA, instrumentpanel, låg DC-DC-konvertering, regnsensor, kontrollpanel för luftkonditionering fram, Head-Up-display, kontrollmodul för luftkonditionering fram

START

10 A

Tändningslås

E-VÄXLARE

7,5 A

Elektronisk växelratt

MODUL6

7,5 A

Bränslefiltervärmare och tryck-/temperatursensor

USB-LADDARE1

10 A

Bagagerum USB-uttag vänster sida/höger sida

USB-LADDARE2

15 A

Bakre konsol USB-uttag vänster sida/höger sida, förarsida/passagerarsida säte USB-uttag

MODUL3

7,5 A

IBU (integrerad karosskontrollmodul), ADAS-enhet, frontkamera (ADAS), brytare för krockkudde, omgivningsmonitor, bakre vänster radar/bakre höger radar, 4WD (fyrhjulsdrift), ECU (elektronisk kontrollenhet), DCU (kontrollenhet för dosering), brytare främre konsol, ventilationsbrytare förarsäte/passagerarsäte, frontradar, ATM (automatlåda), växelspak (indikator)

A/BAG1

15 A

Kontrollmodul krockkuddesystemet (SRS)

SPOLARE

15 A

Multifunktionsreglage

MODUL1

10 A

AMP (förstärkare), RSE vänster sida/höger sida, Låg DC-DC-konvertering, Ljud, IBU (integrerad karosskontrollmodul), Huvudenhet ljud/video och navigering, ADAS-enhet, E-samtalsenhet, Främre USB-uttag vänster sida/höger sida, Omgivningsmonitor

MODULE9

10 A

Nyckelsolenoid, läslampa förarsida/passagerarsida, ADAS-enhet, datalänkkontakt, telematikenhet (för Ryssland)

IBU1

7,5 A

IBU (integrerad karosskontrollmodul)

MODUL2

7,5 A

Takkonsol, DAU, flerfunktionsbrytare

RR A/CON1

15 A

Fläktmotor bakre luftkonditionering, ICU-säkringsdosa (säkring - MINNE)

KROCKKUDDE IND

7,5 A

Instrumentpanel, takkonsol

MODULE8

7,5 A

ADAS-enhet, kontrollmodul för ventilation i 1:a sätet, kontrollmodul för värmare i 1:a sätet, kontrollmodul för bakre luftkonditionering, kontrollmodul för vänster/höger värmare i 2:a sätet

IBU2

15 A

IBU (integrerad karosskontrollmodul)

MODULE10

10 A

Brytare för stopplampa, växelspak till ATM (automatlåda)

MODUL5

10 A

Takkonsol, AMP (förstärkare), främre trådlös laddningsenhet, låg DC-DC-konvertering

LUFTKONDITIONERING

7,5 A

Kontrollmodul för främre luftkonditionering, kontrollpanel för främre luftkonditionering, motorrummets säkringsdosa (PTC-värmare relä #2, fläktrelä)

A/BAG2

10 A

Kontrollmodul krockkuddesystemet (SRS)

INSTRUMENTPANEL

7,5 A

Instrumentpanel, HUD

MODUL4

10 A

E-samtalsenhet, Ljud, Huvudenhet ljud/video och navigering, Datalänkanslutning, Kontrollpanel för främre luftkonditionering, Vänster/höger strålkastare, Kontrollmodul för främre luftkonditionering, Brytare för krockkudde, Elektrokromisk spegel, IMS-kontrollmodul (integrerat minnessystem), Kontrollmodul för ventilation i 1:a sätet, Kontrollmodul för värmare i 1:a sätet, Kontrollmodul för vänster/höger värmare i 2:a sätet

MODUL7

7,5 A

IBU (integrerad karosskontrollmodul)

MULTI MEDAI2

10 A

RSE vänster/höger sida

BROMSKONTAKT

7,5 A

IBU (Integrated Body Control Unit), knapp för bromsljus

MDPS

7,5 A

Styrservoenhet MDPS (Motor Driven Power Steering)

* MDPS (motordriven elstyrning) är detsamma som EPS (elektrisk styrservo).

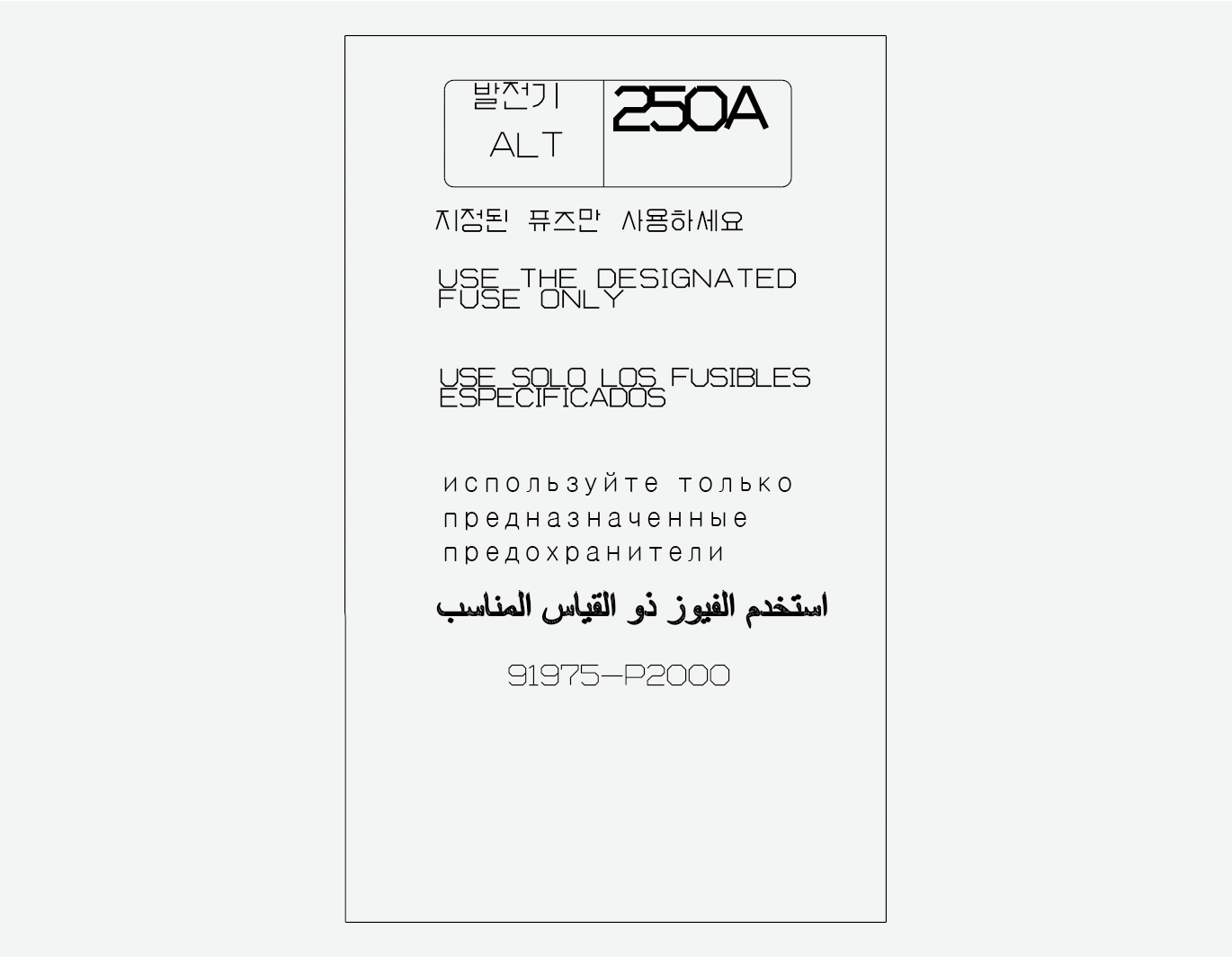

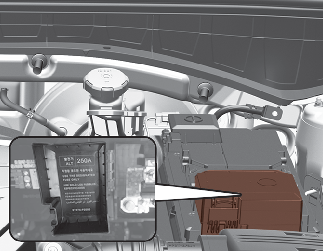

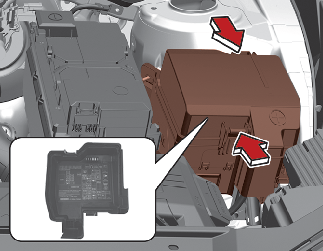

Säkringsdosan i motorrummet

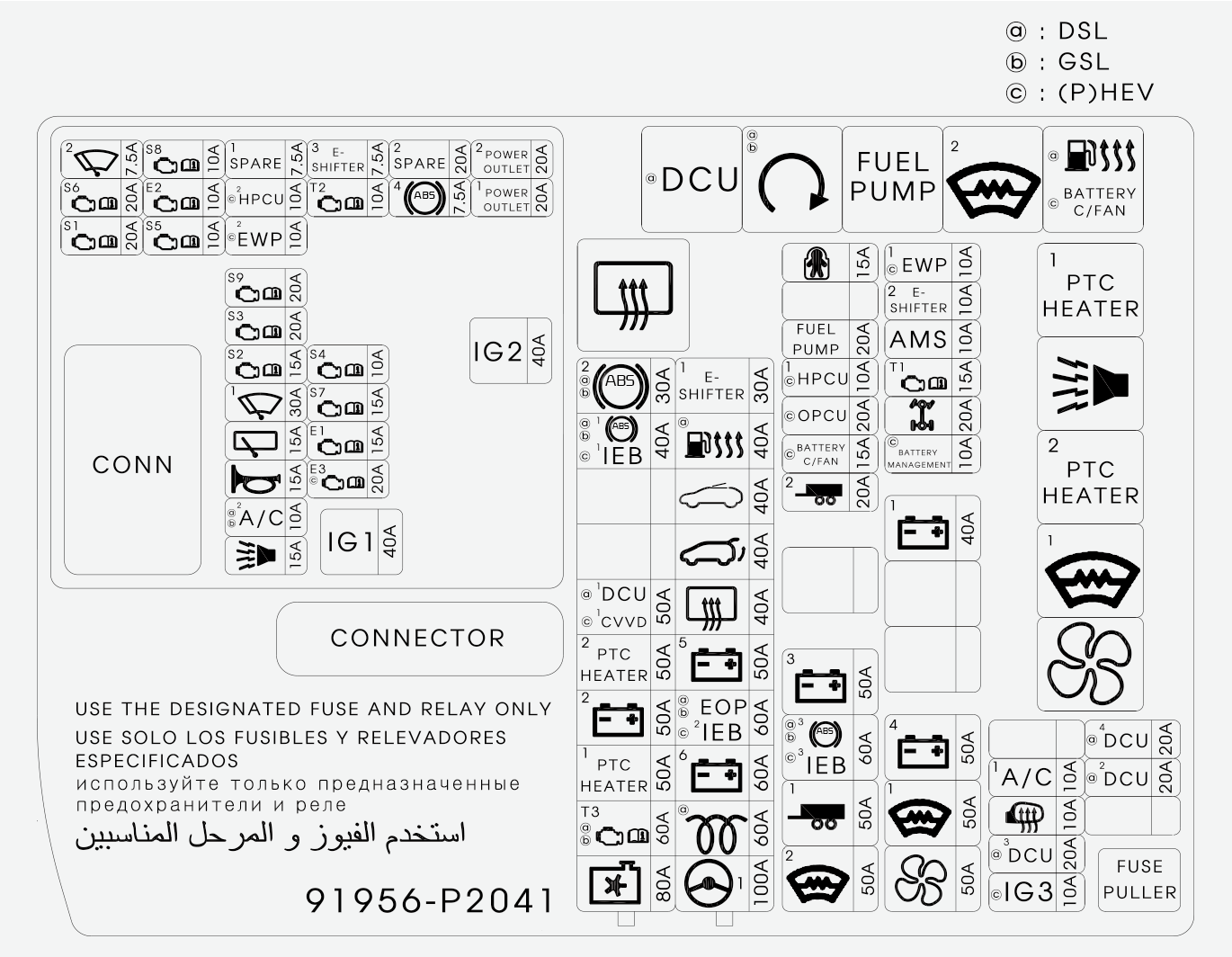

Motorrummets säkringsdosa

Säkringsnamn

Symbol

Säkringsklassificering

Kretsskyddad

MULTISÄKRING-1

C/FLÄKT

80 A

Kylfläktsmotor

TCU3

60 A

Kontrollmodul växellåda TCM (Transmission Control Module)

EXTRA KUPÉVÄRMARE1

50 A

Motorrummets säkringsdosa (relä PTC-värmare #1)

B+2

50 A

ICU-kopplingsdosa (instrumentpanelmodul)

EXTRA KUPÉVÄRMARE2

50 A

Motorrummets säkringsdosa (relä PTC-värmare #2)

DCU1

50 A

Motorrummets säkringsdosa (DCU-relä)

ABS1

40 A

ESP-kontrollmodul (elektronisk stabilitetskontroll)

ABS2

30 A

ESP-kontrollmodul (elektronisk stabilitetskontroll)

MULTISÄKRING-2

MDPS

100 A

Styrservoenhet MDPS (Motor Driven Power Steering)

* MDPS (motordriven elstyrning) är detsamma som EPS (elektrisk styrservo).

GLOW

60 A

GCU

B+6

60 A

GCU

EOP

60 A

Elektronisk oljepump

B+5

50 A

ICU-säkringsdosa (säkring - ELMANÖVRERAT FÖRARSÄTE, ELMANÖVRERAT VÄNSTER FÖNSTER, ELMANÖVRERAT PASSAGERARSÄTE, VÄRMARE I BAKRE VÄNSTER SÄTE, IHOPPFÄLLBART BAKRE HÖGER SÄTE)

VÄRMARE TILL BAKRE HÖGER SÄTE

40 A

Säkringsdosa för motorrummet (värmerelä bak)

ELMANÖVRERAD BAKLUCKA

40 A

Elmanövrerad baklucka

SOLTAK

40 A

Motor för takluckan (glas)

BRÄNSLEVÄRMARE

40 A

Motorrummets säkringsdosa (värmerelä bränslefilter)

E-SHIFTER1

30 A

SCU

SÄKRING

W/S Uppvärmd ruta 2

50 A

Vindruta uppvärmd ruta 2 relä

SÄKRING

TRAILER1

50 A

Släpvagnsmodul

ABS3

60 A

ESP-kontrollmodul (elektronisk stabilitetskontroll)

B+3

50 A

ICU-kopplingsdosa (instrumentpanelmodul)

TRAILER2

20 A

Släpvagnsmodul

BRÄNSLEPUMP

20 A

Motorrummets säkringsdosa (Bränslepump-relä)

BARNLÅS

15 A

PCB-säkringsdosa (mönsterkort) (barnlåsrelä)

FLÄKT

50 A

Motorrummets säkringsdosa (fläktrelä)

B+4

50 A

ICU-säkringsdosa (säkring - förstärkare, LDC, VÄRMARE FRAMSÄTE, ELMANÖVRERAT HÖGER FÖNSTER, IHOPFÄLLBART BAKRE VÄNSTER SÄTE)

W/S Uppvärmd ruta 1

50 A

Vindruta uppvärmd ruta 1 relä

B+1

40 A

ICU-säkringsdosa (låsrelä, säkring - BAKLUCKA, DÖRRLÅS, VÄRMARE TILL BAKRE HÖGER SÄTE, START, MODULE9, IBU2, KROCKKUDDE2, BROMSBRYTARE)

4 WD

20 A

4WD (fyrhjulsdrift) ECU (motorkontrollenhet)

TCU1

15 A

PCM (kontrollmodul motor-växellåda)

AMS

10 A

Batterisensor

E-SHIFTER2

10 A

SCU, elektronisk växelratt

DCU3

10 A

DCU, (kontrollenhet för dosering)

VÄRME SPEGEL

10 A

Kontrollpanel för luftkonditionering fram, kontrollmodul för luftkonditionering fram, drivkraft ytterspegel

A/Con1

10 A

Kontrollmodul för luftkonditionering fram

DCU2

20 A

DCU, (kontrollenhet för dosering)

DCU4

20 A

DCU, (kontrollenhet för dosering)
PCB-grupp

Säkringsnamn

Symbol

Säkringsklassificering

Kretsskyddad

IG2

40 A

Motorrummets säkringsdosa (startrelä), PCB-säkringsdosa (mönsterkort) (IG2-relä)

IG1

40 A

PCB-säkringsdosa (mönsterkort) (IG1-relä, ACC-relä)

FRT WIPER2

7,5 A

IBU (integrerad karosskontrollmodul)

SENSOR6

20 A

[Smartstream D 2.2] Fram/Bak Nox-sensor, PM-sensor

[Smartstream G3.5 MPI] syresensor #2/#4

SENSOR1

20 A

[Smartstream D2.2] Tryckkontrollventil för skena

[Smartstream G2.5 MPI] tändningsspole #1/#2/#3/#4

[Smartstream G3.5 MPI] tändspole #1/#2/#3/#4/#5/#6

SENSOR8

10 A

GCU

ECU2

10 A

ECM (Engine Control Module)/PCM (Power train Control Module)

SENSOR5

10 A

[Smartstream D2.2] Motorrummets säkringsdosa (bränslepumprelä, bränslefiltervärmarrelä)

[Smartstream G2.5 MPI] Motorrummets säkringsdosa (bränslepumprelä)

[Smartstream G3.5 MPI] Motorrummets säkringsdosa (bränslepumprelä)

SENSOR9

20 A

[Smartstream D2.2] Bränslemätarventil

[Smartstream G3.5 MPI] ECM (motorstyrenhet)

SENSOR3

20 A

ECM (Engine Control Module)/PCM (Power train Control Module)

SENSOR2

15 A

[Smartstream D2.2] Lambdasensor #1/#2

[Smartstream G2.5 MPI] syresensor (upp/ned)

[Smartstream G3.5 MPI] syresensor #1/#3

FRT WIPER1

30 A

Motor i främre torkarblad

Bakrutetorkare

15 A

vindrutetorkarrelä bak, vindrutetorkarmotor bak

SIGNALHORN

15 A

Relä/signalhorn

A/CON2

10 A

Luftkonditioneringsrelä

STÖLDLARM

15 A

Relä/stöldlarmsiren

E-SHIFTER3

7,5 A

SCU

TCU2

10 A

Kontrollmodul växellåda TCM (Transmission Control Module)

SENSOR4

10 A

[All] Luftkonditioneringsrelä, kylfläktsmotor

[Smartstream D2.2] Oljenivåsensor, stopplampbrytare, elektronisk termoventil

[Smartstream G2.5 MPI] Magnetventil för variabelt intag, magnetventil för avluftningskontroll, oljekontrollventil (intag/avgas)

[Smartstream G3.5 MPI] Magnetventil för variabelt intag, magnetventil för avluftningskontroll, magnetventil för variabel oljepump, oljekontrollventil #1/#2/#3/#4

SENSOR7

15 A

[Smartstream D2.2] Motorrummets säkringsdosa (PTC-värmare #1 Relay), PTC-fläkt (positiv temperaturkoefficient), oljepumpventil, Elektronisk VGT-aktuator (Variable Geometry Turbocharger) magnetventil för avgasåtercirkulation

[Smartstream G2.5 MPI] Injektor #1/#2/#3/#4, IBU (integrerad karosskontrollmodul), ECM (motorstyrenhet)

[Smartstream G3.5 MPI] injektor #1/#2/#3/#4/#5/#6

ECU1

15 A

ECM (Engine Control Module)/PCM (Power train Control Module)

ABS4

7,5 A

ESP-kontrollmodul (elektronisk stabilitetskontroll)

STRÖMUTTAG2

20 A

Strömuttag bakre konsol

STRÖMUTTAG1

20 A

Strömuttag bagage
Relä

Se relätypen i nedanstående tabell.

Relä-namn

Symbol

TYPE

DCU-relä

MICRO

Startrelä

MICRO

Bränslepumprelä

MICRO

W/S uppvärmd ruta #2 relä

MICRO

Bränslefiltervärmarrelä

MICRO

Relä extra kupévärmare 1

MICRO

B/signalrelä

MICRO

Relä extra kupévärmare 2

MICRO

W/S uppvärmd ruta #1 relä

MICRO

Fläktrelä

MICRO

Relä eluppvärmd bakruta

MINI

Motorkupéns säkringspanel (Batteriets kontaktskydd)
