Inställning av strålkastare och dimljus (Europa)

Inställning av strålkastare

Typ av glödlampa

LED-typ

Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.

Bilen bör stå parkerad på ett plant golv.

Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.

Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.

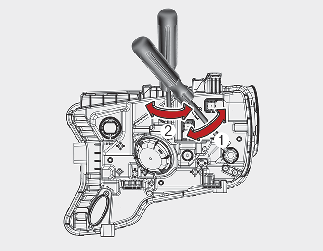

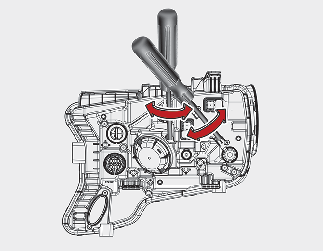

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halvljuset.

Inställning av dimljus fram (i förekommande fall)

Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.

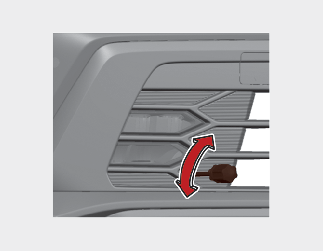

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

Riktmärke

* A: Skärm

Bilens kondition	Strålkastare (LED-typ)	Främre dimljus (LED-typ) (i förekommande fall)
Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
Halv/Helljus	Halv/Helljus

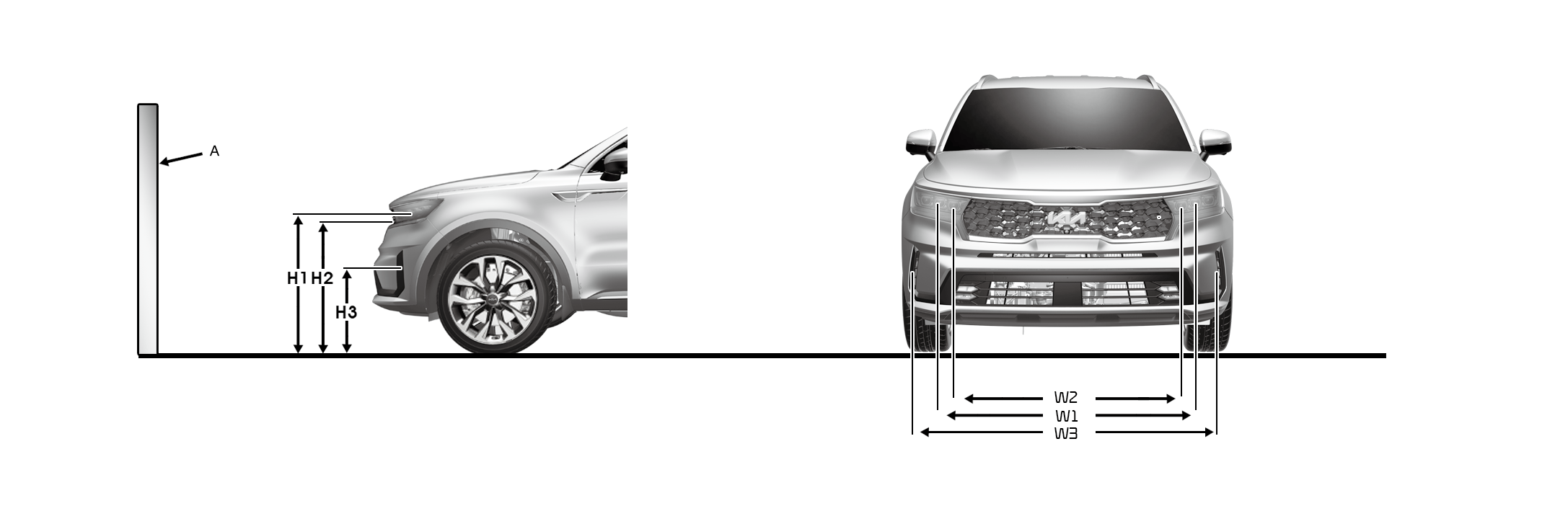

H1	H2	W1	W2	H3	W3
utan förare [mm (tum)]	Typ A	887 (34,9)	870 (34,2)	1,536 (60,5)	1 316 (51,8)	408 (10,3)	1 092 (27,7)
Typ B	879 (22,3)	862 (33,9)	1 482 (37,6)	1 237 (60,5)
med förare [mm (tum)]	Typ A	880 (34,6)	863 (34,0)	1,536 (60,5)	1,536 (51,8)	401 (10,1)	1 092 (27,7)
Typ B	872 (22,1)	855 (33,7)	1 482 (37,6)	1,536 (60,5)

Bilens kondition

Strålkastare (LED-typ)

Främre dimljus (LED-typ) (i förekommande fall)

Markhöjd

Avstånd mellan lamporna

Markhöjd

Avstånd mellan lamporna

Halv/Helljus

utan förare

[mm (tum)]

Typ A

887

(34,9)

870

(34,2)

1,536

(60,5)

1 316

(51,8)

408

(10,3)

1 092

(27,7)

Typ B

879

(22,3)

862

(33,9)

1 482

(37,6)

1 237

(60,5)

med förare

[mm (tum)]

Typ A

880

(34,6)

863

(34,0)

1,536

(60,5)

1,536

(51,8)

401

(10,1)

1 092

(27,7)

Typ B

872

(22,1)

855

(33,7)

1 482

(37,6)

1,536

(60,5)

Halvljus strålkastare (vänsterstyrd modell)

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

Tänd halvljuset utan förare i bilen.

Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.

När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.

Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

Halvljus strålkastare (högerstyrd modell)

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

Tänd halvljuset utan förare i bilen.

Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.

När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.

Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

Dimljus fram

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster dimljus

C: Vertikal linje för glödlampans mitt i höger dimljus

D: Horisontell linje för dimljuset mitt

E: Mark

F: Avgränsningslinje

G: Övre gräns

Tänd det främre dimljuset utan att föraren är i bilen.

Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
