Descriere tablou de siguranțe/relee
În capacele tabloului de siguranțe/relee puteți găsi eticheta pentru siguranțe/relee care descrise numele și capacitatea siguranțelor/releelor.
Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe.

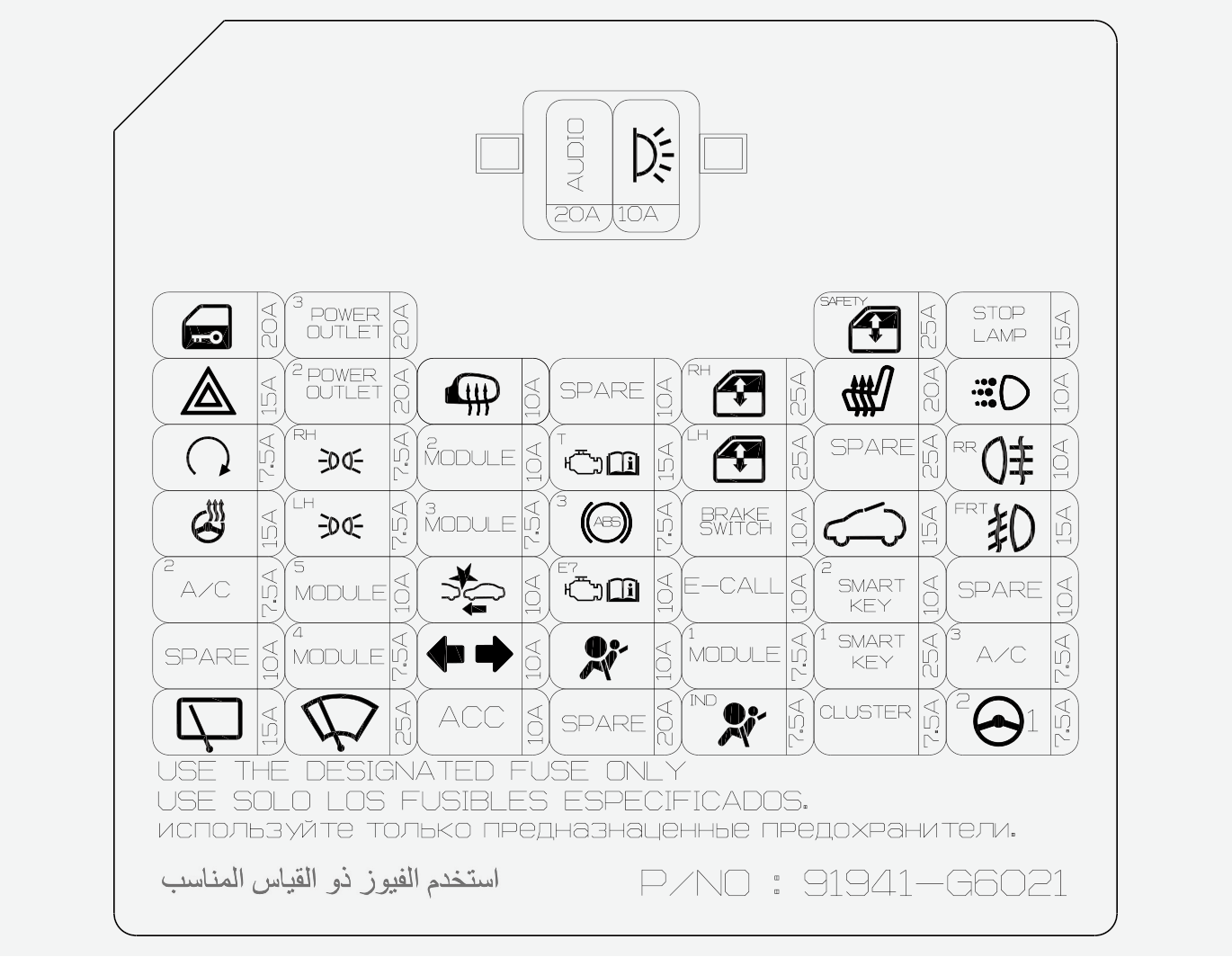

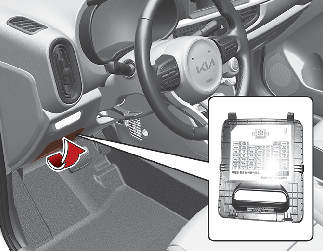

Tablou de siguranțe pe partea șoferului
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
20A |
Audio, Audio/Video și unitate cap de navigație, convertizor DC-DC redus |
|
|
10A |
Panou de instrumente, BCM (Modul de control caroserie)/SLM(Modul centuri de siguranță și sistem de iluminare), Modul de control sistem de aer condiționat, MUT(Testare unități multiple), Lumină integrată în parasolarul șoferului, Lampă bagaje, Lumină portbagaj/Lumină consolă suspendată, Comutator oglindă electrică exterioară, Senzor foto, Avertizare coliziune punct mort |
|
|
20A |
Încuietoare blocare portieră șofer, releu deblocare portieră portbagaj, releu blocare/deblocare portiere |
|
|
20A |
Priză de curent |
|
|
25A |
Modul geam electric de siguranță șofer |
|
|
15A |
SSEM (Modul electronic lumină stop) |
|
|
15A |
BCM (Modul de control caroserie), Comutator de siguranță |
|
|
20A |
Brichetă |
|
|
10A |
Radiator oglindă exterioară, ECM (Modul control motor)/PCM (Modul control tren de rulare), modul de control sistem de aer condiționat |
|
|
10A |
- |
|
|
25A |
Comutator principal geam electric, comutator geam electric pasager |
|
|
20A |
Modul de control scaun șofer/pasager |
|
|
10A |
Releu DRL (lumini de zi) |
|
|
7,5 A |
[Fără intrare fără cheie] Comutator ambreiaj, ECM (Modul de control motor), Modul de control Smart Key, Bloc de derivații compartiment motor (releu de pornire), Comutator de dezactivare[Cu intrare fără cheie] Releu alarmă antifurt |
|
|
7,5 A |
Mâner dreapta far, Mâner dreapta lampă combinată spate, Iluminare(+), Mâner dreapta lumină plăcuță de înmatriculare |
|
|
10A |
Comutator consolă, Modul consolă scaun șofer/pasager, Oglindă interioară, Mâner stânga/dreapta actuator dispozitiv de reglare faruri, MUT(Testare unități multiple), Indicator schimbare treaptă transmisie manuală automatizată, Modul E-call, Audio, Audio/Video și unitate cap de navigație, Modul de control aer condiționat, Convertizor DC-DC redus, Arc ceas |
|
|
15A |
Bloc de derivații compartiment motor (Comutator lampă de rezervă, Releu pompă de vid, Releu lampă de rezervă), Comutator lampă oprire, Comutator presiune vid, Senzor viteză vehicul, Senzor ambreiaj, Comutator de dezactivare, Schimbare treaptă transmisie manuală automatizată, Modul de control transmisie manuală automatizată |
|
|
25A |
Comutator principal geam electric, comutator geam electric pasager |
|
|
25A |
- |
|
|
10A |
Lumină ceață spate, Panou de instrumente |
|
|
15A |
Arc ceas (volan încălzit) |
|
|
7,5 A |
Mâner stânga far, Mâner stânga lampă combinată spate, Mâner stânga lampă plăcuță de înmatriculare |
|
|
7,5 A |
BCM (Modul de control caroserie), Comutator protecție bord, Avertizare coliziune punct mort |
|
|
7,5 A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate), Diagnoză |
|
|
10A |
Comutator lampă stop, Modul de control Smart Key |
|
|
15A |
Motor trapă |
|
|
15A |
Lampă ceață față, Panou de instrumente |
|
|
7,5 A |
Modul de control aer condiționat, Comutator dublu presiune, Bloc de derivații compartiment motor (releu ventilator) |
|
|
10A |
Bloc de derivații compartiment motor (Releu coborâre far, Releu ridicare far), Radiator duză, Modul de control scaun șofer/pasager |
|
|
10A |
Modul de control AEB (Frânare de urgență autonomă), Modul cameră față |
|
|
10A |
PCM (Modul de control grup motopropulsor)/ECM (Modul de control motor), Modul de control Smart Key/Modul sistem de imobilizare |
|
E-CALL |
10A |
Modul E-Call |
|
|
10A |
Modul sistem de imobilizare |
|
|
10A |
- |
|
|
10A |
- |
|
|
7,5 A |
BCM (Modul de control caroserie)/SLM(Modul centuri de siguranță și iluminare), Modul de control Smart Key |
|
|
10A |
Comutator de siguranță |
|
|
10A |
ACU(Unitate de control airbaguri) |
|
|
7,5 A |
BCM (Modul de control caroserie)/SLM(Modul centuri de siguranță și iluminare) |
|
|
25A |
Modul de control Smart Key |
|
|
7,5 A |
Modul de control aer condiționat |
|
|
15A |
Comutator multifuncțional (ștergător) |
|
|
25A |
Comutator multifuncțional (ștergător), Motor ștergător față |
|
|
10A |
BCM (Modul de control caroserie)/SLM(Modul centuri de siguranță și iluminare), Modul E-Call MTS (Sistem telematic Mozen), Audio, Convertizor DC-DC redus, Audio/Video și Unitate cap de navigație, Modul de control Smart Key, Comutator oglindă electrică exterioară, Releu priză electrică |
|
|
20A |
- |
|
|
7,5 A |
Panou de instrumente, Modul de control aer condiționat |
|
|
7,5 A |
Panou de instrumente |
|
|
7,5 A |
Unitate MDPS (Motor Driven Power Steering) |

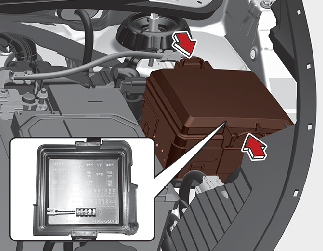

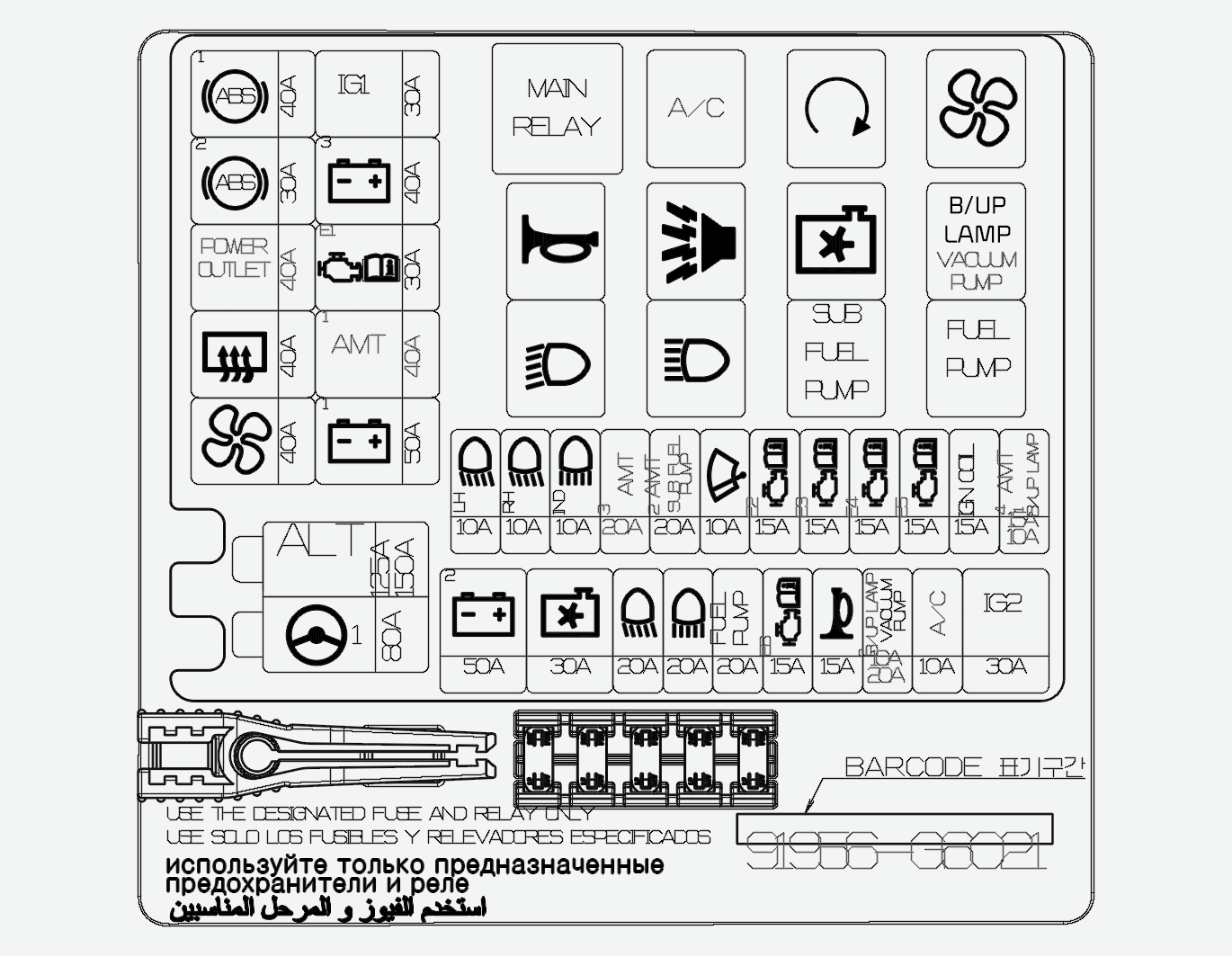

Tablou de siguranțe din compartimentul motorului
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
125A (Fără ISG) 150A (Cu ISG) |
Siguranță (ABS1, ABS2, DEZABURIRE RR, PRIZĂ ELECTRICĂ, VENTILATOR), Alternator |
|
|
80A |
Modul MDPS (Servodirecție acționată de motor) |
|
|
40A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate), Conector de verificare multifuncțional |
|
|
30A |
[Cu Smart Key] Cutie relee PDM (Releu IG1, Releu ACC) [Fără Smart Key] Contact |
|
|
30A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate) |
|
|
40A |
Bloc joncțiune panou de instrumente (Releu lumină poziție spate), Siguranță bloc de derivații panou de instrumente (Încuietoare portieră, Pericol) |
|
|
40A |
Bloc de derivații panou de instrumente (Releu priză electrică) |
|
|
30A |
[Smartstream G1.0, G1.2] Releu principal (SIGURANȚĂ - ECU2, ECU3) |
|
|
40A |
Bloc de derivații panou de instrumente (Releu dezaburitor spate) |
|
|
40A |
SIGURANȚĂ (AMT2, AMT3, AMT4) |
|
|
40A |
Releu ventilator |
|
|
50A |
Bloc de derivații panou de instrumente (Releu geam electric), Siguranță bloc de derivații panou de instrumente (Trapă, radiator scaun, Smart Key1, Smart Key 2, Comutator frână, Geam electric de siguranță, E-CALL) |
|
|
10A |
Mâner stânga far, Panou de instrumente |
|
|
10A |
Mâner dreapta far |
|
|
10A |
Panou de instrumente |
|
|
20A |
Modul de control transmisie manuală automatizată |
|
|
20A |
Modul de control transmisie manuală automatizată |
|
|
10A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
15A |
[Smartstream G1.0, G1.2]ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
15A |
ECM (Modul de control motor)/PCM (Modul de control grup motopropulsor)[(benzină) 1.0 MPI, 1.2 MPI]Releu compresor aer condiționat, Releu ventilator de răcire, Supapă de control ulei IN/EX(M/T), Electrovalvă de control purjare(M/T) Supapă oprire agent de răcire(A/T) |
|
|
15A |
Supapă de închidere canistră, Mâner dreapta senzor roată senzor de oxigen sus/jos [(benzină) 1.0 MPI, 1.2 MPI] Supapă de oprire agent de răcire(M/T)[Smartstream G1.0, G1.2] ECM (Modul de control motor)/PCM (Modul de control grup motopropulsor) Electrovalvă de control purjare, Electrovalvă admisie variabilă, Supapă de recirculare, Supapă de control ulei IN/EX Releu aer condiționat, Releu ventilator agent de răcire, Pompă de ulei variabilă |
|
|
15A |
ECM (Modul de control motor)/PCM (Modul de control grup motopropulsor), Releu pompă de combustibil, Injector #1/#2/#3/#4 [(Motor pe benzină) 1.0 MPI, 1.2 MPI] Supapă de control ulei IN/EX(A/T), Electrovalvă de control purjare (A/T) |
|
|
15A |
Bobină de aprindere #1/#2/#3/#4 Condensator [(benzină) 1.2 MPI] |
|
|
15A (Cu AMT) |
Modul de control transmisie manuală automatizată |
|
|
10A (Fără AMT) |
Comutator lumină de marșarier, Panou de instrumente, Audio/Video și unitate cap de navigație, Lumină de marșarier, Oglindă interioară |
|
|
50A |
Siguranță bloc de derivații panou de instrumente(Lumină de ceață față, Lumină de ceață spate, Audio, Plafonieră, DRL, Lampă stop) |
|
|
30A |
Releu ventilator de răcire |
|
|
20A |
Releu coborât far |
|
|
20A |
Releu far fază lungă |
|
|
20A |
Releu pompă combustibil |
|
|
15A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
15A |
Releu claxon, Releu claxon alarmă antifurt |
|
|
10A (Cu AMT) |
Releu lumină marșarier |
|
|
20A (Cu A/T) |
Releu pompă de vid |
|
|
10A |
Releu aer condiționat |
|
|
30A |
Releu de pornire, Cutie relee PDM (Releu IG2), Contact |
|
Simbol |
Nume releu |
Tip |
|---|---|---|
|
|
Releu principal |
MINI |
|
|
Releu aer condiționat |
MICRO |
|
|
Releu start |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu ventilator |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu claxon |
MICRO |
|
|
Releu alarmă antifurt |
MICRO |
|
|
Releu ventilator de răcire |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu lumină marșarier AMT (Cu AMT) |
MICRO |
|
|
Releu pompă de vid (Cu A/T) |
MICRO |
|
|
Releu coborât far |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu far fază lungă |
MICRO |
|
|
Releu pompă combustibil |
MICRO |
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
125A |
Siguranță (ABS1, ABS2, DEZABURIRE RR, PRIZĂ ELECTRICĂ, VENTILATOR), Alternator |
|
|
80A |
Modul MDPS (Servodirecție acționată de motor) |
|
|
40A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate), Conector de verificare multifuncțional |
|
|
30A |
[Cu Smart Key] Cutie relee PDM (Releu IG1, Releu ACC) [Fără Smart Key] Contact |
|
|
30A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate) |
|
|
40A |
SIGURANȚĂ (POMPĂ SECUNDARĂ COMBUSTIBIL)Bloc de derivații panou de instrumente (Releu lumină poziție spate), Siguranță bloc de derivații panou de instrumente (Încuietoare portieră, Pericol) |
|
|
40A |
Bloc de derivații panou de instrumente (Releu priză electrică) |
|
|
30A |
Releu principal |
|
|
40A |
Bloc de derivații panou de instrumente (Releu dezaburitor spate) |
|
|
40A |
Releu ventilator |
|
|
50A |
Bloc de derivații panou de instrumente (Releu geam electric), Siguranță bloc de derivații panou de instrumente (Trapă, radiator scaun, Smart Key1, Smart Key 2, Comutator frână, Geam electric de siguranță) |
|
|
10A |
Mâner stânga far, Panou de instrumente |
|
|
10A |
Mâner dreapta far |
|
|
10A |
Panou de instrumente |
|
|
20A |
Releu pompă secundară combustibil |
|
|
10A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
15A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) [M/T] Electrovalvă de control purjare, Supapă de control ulei IN, Senzor de oxigen sus/jos, Releu aer condiționat, Releu pompă de combustibil, Senzor de poziție arbore cu came IN [A/T] Releu ventilator de răcire |
|
|
15A |
[M/T] Releu ventilator de răcire[A/T] Electrovalvă de control purjare, Supapă de control ulei IN, Senzor de oxigen sus/jos, Releu aer condiționat, Releu pompă de combustibil, Senzor de poziție arbore cu came IN |
|
|
15A |
ECM (Modul control motor)/PCM (Modul control tren de rulare), Injector #1/#2/#3, Releu pompă secundară combustibil |
|
|
15A |
Bobină de aprindere #1/#2/#3, Condensator |
|
|
10A |
Comutator lumină de marșarier, Panou de instrumente, Audio/Video și unitate cap de navigație, Lumină de marșarier, Oglindă interioară |
|
|
50A |
Siguranță bloc de derivații panou de instrumente(Lumină de ceață față, Lumină de ceață spate, Audio, Plafonieră, DRL, Lampă stop) |
|
|
30A |
Releu ventilator de răcire |
|
|
20A |
Releu coborât far |
|
|
20A |
Releu far fază lungă |
|
|
20A |
Releu pompă combustibil |
|
|
15A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
15A |
Releu claxon, Releu claxon alarmă antifurt |
|
|
10A |
Releu aer condiționat |
|
|
30A |
Releu de pornire, Cutie relee PDM (Releu IG2), Contact |
|
Simbol |
Nume releu |
Tip |
|---|---|---|
|
|
Releu principal |
MINI |
|
|
Releu aer condiționat |
MICRO |
|
|
Releu start |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu ventilator |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu claxon |
MICRO |
|
|
Releu alarmă antifurt |
MICRO |
|
|
Releu ventilator de răcire |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu coborât far |
MICROÎNTRERUPĂTOR CURENT ÎNALT |
|
|
Releu far fază lungă |
MICRO |
|
|
Releu pompă secundară combustibil |
MICRO |
|
|
Releu pompă combustibil |
MICRO |
