Anclaje ISOFIX y anclaje de correa superior (sistema de anclaje ISOFIX) para niños (si está equipado)
El sistema ISOFIX sujeta el sistema de sujeción para niños durante la conducción y en caso de accidente. El sistema se ha concebido para facilitar la instalación del sistema de sujeción para niños y reducir la posibilidad de instalarlo incorrectamente. El sistema ISOFIX usa anclajes en el vehículo y acoplamientos en el sistema de sujeción para niños. El sistema ISOFIX elimina la necesidad de usar los cinturones de seguridad para fijar el sistema de sujeción para niños en el asiento trasero.
Los anclajes ISOFIX son barras metálicas incorporadas en el vehículo. Existen dos anclajes inferiores para cada posición de asiento ISOFIX para acoplar un sistema de sujeción para niños con acopladores inferiores.
Para usar el sistema ISOFIX del vehículo se requiere un sistema de sujeción para niños con acopladores ISOFIX.
El fabricante del sistema de sujeción para niños suministra las instrucciones para usar el mismo con sus acopladores en los anclajes ISOFIX.
Los anclajes ISOFIX se encuentran en las posiciones laterales del asiento trasero (derecho e izquierdo). Las ubicaciones se muestran en la ilustración.
No intente montar un sistema de sujeción para niños con anclajes ISOFIX en la posición central del asiento trasero. Este asiento no dispone de anclajes ISOFIX. El uso de los anclajes de los asientos exteriores, para la instalación del sistema de sujeción para niños en la posición central del asiento trasero, puede dañar los anclajes.

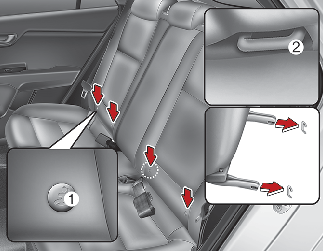

Los anclajes ISOFIX están colocados entre el respaldo y el cojín del asiento de las posiciones derecha e izquierda del asiento trasero, indicadas con los símbolos.
(1) Indicador de posición del anclaje ISOFIX (
)
(2) Anclaje ISOFIX
Fijar un sistema de sujeción para niños con el "Sistema de anclaje ISOFIX" (si está equipado)
Para instalar un sistema de sujeción para niños compatible con ISOFIX en uno de los asientos laterales traseros:
-
Aleje la hebilla del cinturón de seguridad de los anclajes ISOFIX.
-
Aleje de los anclajes todo objeto que pudiera impedir una conexión segura entre el sistema de sujeción para niños y los anclajes inferiores ISOFIX.
-
Coloque el sistema de sujeción para niños sobre el asiento del vehículo y acóplelo a los anclajes ISOFIX según las instrucciones suministradas por el fabricante de dicho sistema.
-
Siga las instrucciones del fabricante del sistema de sujeción para niños para una instalación y conexión adecuadas de los acopladores ISOFIX del sistema de sujeción para niños con los anclajes ISOFIX.
Al usar el sistema ISOFIX, tome las precauciones siguientes:
-
Lea y siga las instrucciones de instalación que acompañan el sistema de sujeción para niños.
-
Para impedir que el niño alcance los cinturones de seguridad no retraídos, abroche todos los cinturones de seguridad traseros que no se usen y retraiga la correa del cinturón de seguridad detrás del niño. El niño podría estrangularse si la banda del hombro le rodea el cuello y el cinturón de seguridad se tensa.
-
No acople NUNCA más de un sistema de sujeción para niños en un solo anclaje. De lo contrario, el anclaje o el acoplador podría soltarse o romperse.
-
Haga revisar el sistema ISOFIX por el distribuidor después de un accidente. Un accidente podría causar daños en el sistema ISOFIX y este podría no asegurar adecuadamente el sistema de sujeción para niños.
Fijar un asiento del sistema de sujeción del niño con el sistema de "Anclaje de correa superior" (si está equipado)

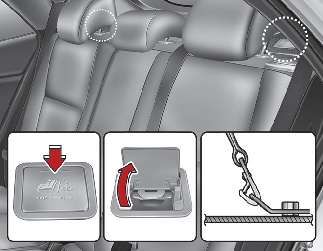

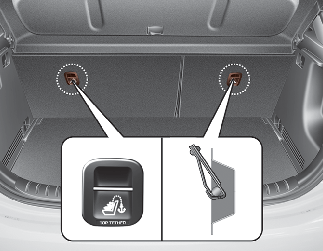

Los anclajes de correa superior para los sistemas de sujeción para niños se encuentran en la bandeja trasera de los asientos traseros (para 4 puertas) y en la parte posterior de los respaldos traseros (para 5 puertas).
-
Coloque la correa superior del sistema de sujeción para niños sobre el respaldo. Al colocar la correa superior, siga las instrucciones del fabricante del sistema de sujeción para niños.
-
Conecte la correa superior al anclaje para la misma y, a continuación, apriete la correa siguiendo las instrucciones del fabricante del sistema de sujeción para niños para fijar firmemente el sistema de sujeción para niños al asiento.
Al instalar la correa superior, tome las precauciones siguientes:
-
Lea y siga las instrucciones de instalación que acompañan el sistema de sujeción para niños.
-
NUNCA acople más de un sistema de sujeción para niños en un solo anclaje de correa superior ISOFIX. De lo contrario, el anclaje o la fijación podría soltarse o romperse.
-
No acople la correa superior a nada que no sea el anclaje correcto de la correa superior. De lo contrario, podría no funcionar correctamente.
-
Los anclajes del sistema de sujeción para niños están diseñados para aguantar solo aquellas cargas que se producen al llevar correctamente fijado el sistema de sujeción para niños.
En ningún caso, los niños deben usar los cinturones, las protecciones, dispositivos o equipamientos para adultos.
Adecuación de cada posición de asiento para sistemas de sujeción para niños ISOFIX conforme a la normativa ECE
|
Grupo de peso |
Tipo de tamaño |
Fijación |
Posiciones ISOFIX del vehículo |
|||
|---|---|---|---|---|---|---|
|
1.ª |
2.ª fila |
|||||
|
Pasajero |
Lado izquierdo |
Central |
Lado derecho |
|||
|
Capazo |
F |
ISO/L1 |
N/A |
X |
N/A |
X |
|
G |
ISO/L2 |
N/A |
X |
N/A |
X |
|
|
0: HASTA 10 kg |
E |
ISO/R1 |
N/A |
IL* |
N/A |
IL* |
|
0+: HASTA 13 kg |
E |
ISO/R1 |
N/A |
IL* |
N/A |
IL* |
|
D |
ISO/R2 |
N/A |
IL* |
N/A |
IL* |
|
|
C |
ISO/R3 |
N/A |
X |
N/A |
X |
|
|
I: 9 a 18 kg |
D |
ISO/R2 |
N/A |
IL* |
N/A |
IL* |
|
C |
ISO/R3 |
N/A |
X |
N/A |
X |
|
|
B |
ISO/F2 |
N/A |
IUF, IL |
N/A |
IUF, IL |
|
|
B1 |
ISO/F2X |
N/A |
IUF, IL |
N/A |
IUF, IL |
|
|
A |
ISO/F3 |
N/A |
IUF, IL |
N/A |
IUF, IL |
|
IUF = Adecuado para sistemas universales de sujeción para niños ISOFIX aprobados para su uso en este grupo de peso.
IL = Adecuado para determinados sistemas de sujeción para niños ISOFIX (CRS) proporcionados en la lista adjunta. Estos sistemas de sujeción para niños ISOFIX pertenecen a las categorías de "vehículo específico", "limitado" o "semi universal".
IL* = Adecuado para determinados sistemas de sujeción para niños ISOFIX (CRS) proporcionados en la lista adjunta. Asiento del conductor: la palanca de ajuste de la altura del asiento debe estar arriba 35mm en la posición más baja. Asiento del pasajero: el movimiento del asiento debe ser de unos 50 mm por delante de la posición central.
X = Posición ISOFIX no adecuada para sistemas de sujeción para niños ISOFIX en este grupo de peso y/o este tamaño.
Fijación de un sistema de sujeción para niños con una banda abdominal/del hombro
Cuando no se use el sistema ISOFIX, asegure los sistemas de sujeción para niños al asiento trasero con la banda abdominal del cinturón de seguridad con banda abdominal y del hombro.

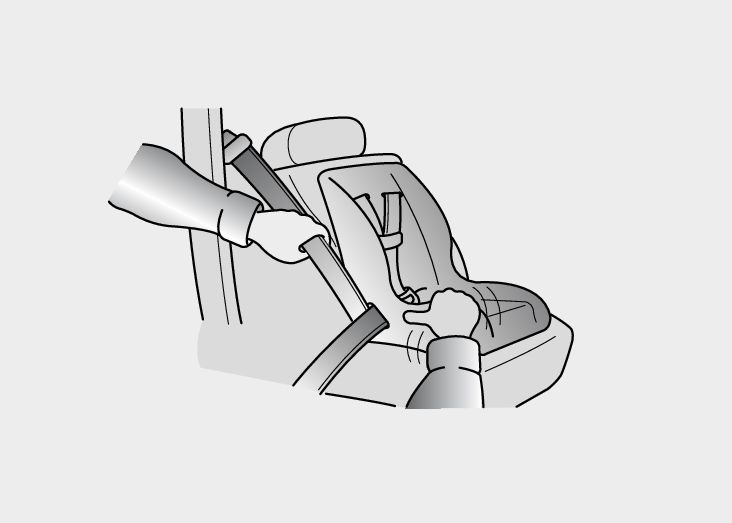

Instalación de un sistema de sujeción para niños con un cinturón abdominal/del hombro
Para instalar un sistema de sujeción para niños en los asientos traseros, proceda como sigue:
-
Coloque el sistema de sujeción para niños en un asiento trasero y lleve la banda abdominal/del hombro alrededor o a través del sistema de sujeción para niños, siguiendo las instrucciones del fabricante del sistema de sujeción para niños.
Asegúrese de que la cincha no esté torcida.
-
Abroche la lengüeta de la banda abdominal/del hombro en la hebilla. Deberá escuchar un "clic". Coloque el botón de liberación de modo que sea fácil acceder al mismo en caso de emergencia.
-
Elimine la mayor cantidad de holgura del cinturón como sea posible empujando el sistema de sujeción para niños hacia abajo mientras hace regresar la parte del hombro del cinturón de seguridad al interior del retractor.
-
Tire del sistema de sujeción para niños para confirmar que el cinturón de seguridad lo sujeta firmemente.
Si el fabricante del sistema de sujeción para niños recomienda el uso de una correa superior con banda abdominal/del hombro, consulte Más detalles.
Para retirar el sistema de sujeción para niños, pulse el botón de liberación en la hebilla y, a continuación, tire de la banda abdominal/del hombro del sistema de sujeción para niños y deje que el cinturón de seguridad se retraiga completamente.
Adecuación de cada posición de asiento para sistemas de sujeción para niños con cinturón de la categoría "universal", conforme a la normativa ECE (para Europa)
Utilice sistemas de sujeción para niños que estén homologados y que sean adecuados para el niño. Al utilizar los sistemas de sujeción para niños, consulte la tabla siguiente.
|
Grupo de peso |
Posiciones de los asientos |
|||||
|---|---|---|---|---|---|---|
|
Lateral del pasajero delantero |
Segunda fila |
|||||
|
Airbag activado |
Airbag desactivado |
Trasero izquierdo |
Centro (CINTURÓN DE 3 PUNTOS) |
Trasero derecho |
||
|
Grupo 0 (0-9 meses) |
hasta 10 kg |
X |
X |
U |
U |
U |
|
Grupo 0 + (0-2 años) |
hasta 13 kg |
X |
X |
U |
U |
U |
|
Grupo I (9 meses-4 años) |
de 9 a 18 kg |
X |
X |
U |
U |
U |
|
Grupo II (de 15 a 25 kg) |
de 15 a 25 kg |
X |
X |
U |
U |
U |
|
Grupo III (de 22 a 36 kg) |
de 22 a 36 kg |
X |
X |
U |
U |
U |
U = Adecuado para la categoría "universal" de sistemas de sujeción para niños aprobados para su uso en este grupo de peso
UF = Adecuado para la categoría "universal" de sistemas de sujeción para niños orientados hacia delante aprobados para su uso en este grupo de peso
L = Adecuado para determinados sistemas de sujeción para niños proporcionados en la lista adjunta. Estos sistemas podrían pertenecer a las categorías de "vehículo específico", "limitado" o "semi universal".
B = Sujeción incorporada aprobada para este grupo de peso.
X = Posición del asiento no adecuada para niños de este grupo de peso.
Adecuación de cada posición de asiento para sistemas de sujeción para niños con cinturón de la categoría "universal", conforme a la normativa ECE (excepto Europa)
Utilice sistemas de sujeción para niños que estén homologados y que sean adecuados para el niño. Al utilizar los sistemas de sujeción para niños, consulte la tabla siguiente.
|
Grupo de peso |
Posiciones de los asientos |
||||||
|---|---|---|---|---|---|---|---|
|
Lateral del pasajero delantero |
Segunda fila |
||||||
|
Airbag activado |
Airbag desactivado |
Trasero izquierdo |
Centro (CINTURÓN DE 3 PUNTOS) |
Centro (CINTURÓN DE 2 PUNTOS) |
Trasero derecho |
||
|
Grupo 0 (0-9 meses) |
hasta 10 kg |
X |
X |
U |
U |
UF |
U |
|
Grupo 0 + (0-2 años) |
hasta 13 kg |
X |
X |
U |
U |
UF |
U |
|
Grupo I (9 meses-4 años) |
de 9 a 18 kg |
X |
X |
U |
U |
UF |
U |
|
Grupo II (de 15 a 25 kg) |
de 15 a 25 kg |
X |
X |
U |
U |
UF |
U |
|
Grupo III (de 22 a 36 kg) |
de 22 a 36 kg |
X |
X |
U |
U |
UF |
U |
U = Adecuado para la categoría "universal" de sistemas de sujeción para niños aprobados para su uso en este grupo de peso
UF = Adecuado para la categoría "universal" de sistemas de sujeción para niños orientados hacia delante aprobados para su uso en este grupo de peso
L = Adecuado para determinados sistemas de sujeción para niños proporcionados en la lista adjunta. Estos sistemas podrían pertenecer a las categorías de "vehículo específico", "limitado" o "semi universal".
B = Sujeción incorporada aprobada para este grupo de peso.
X = Posición del asiento no adecuada para niños de este grupo de peso.
