Descripción del panel de fusibles/relés

Panel de fusibles del lado del conductor

Panel de fusibles del compartimento del motor

En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.

Panel de fusibles del lado del conductor

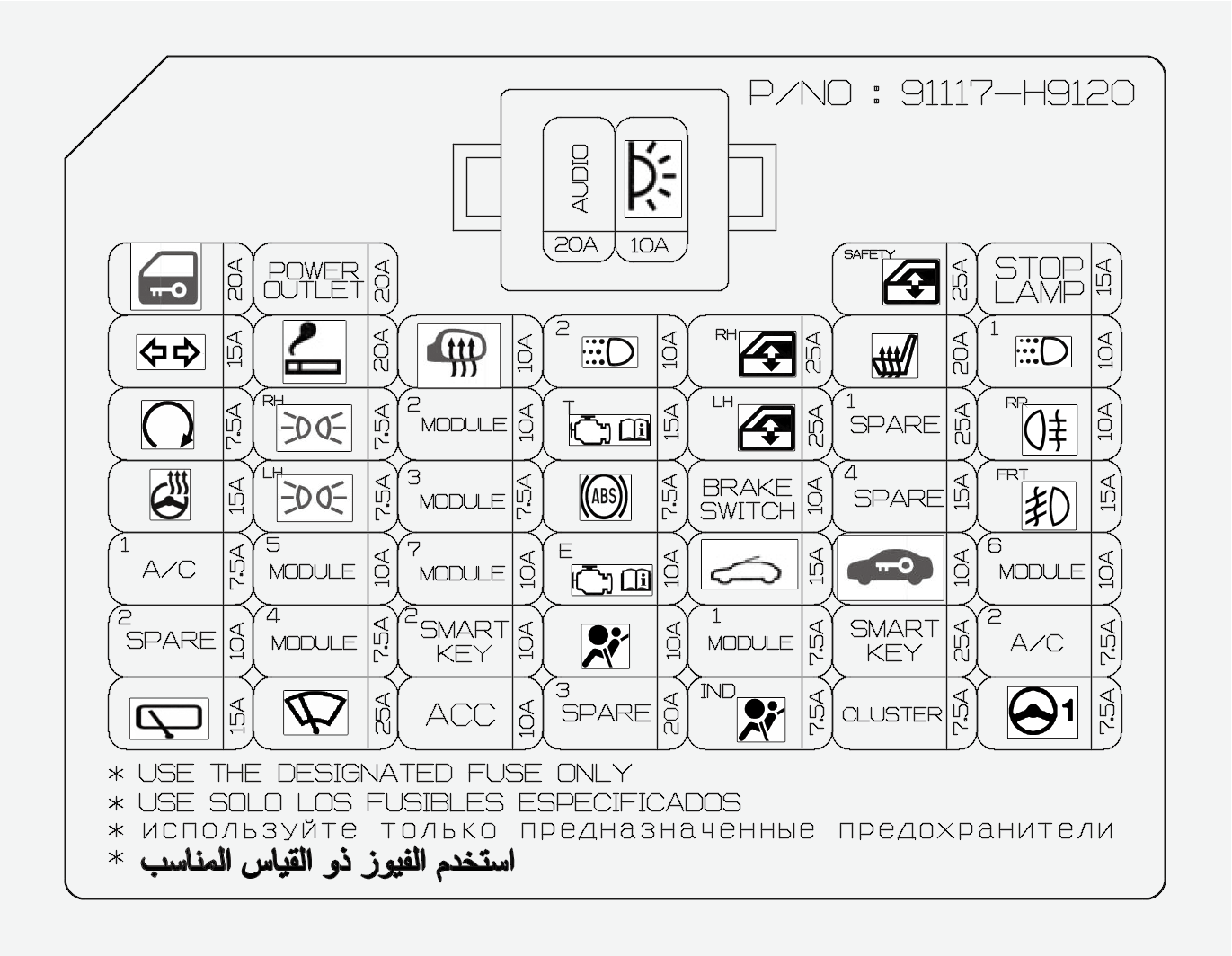

Tipo A

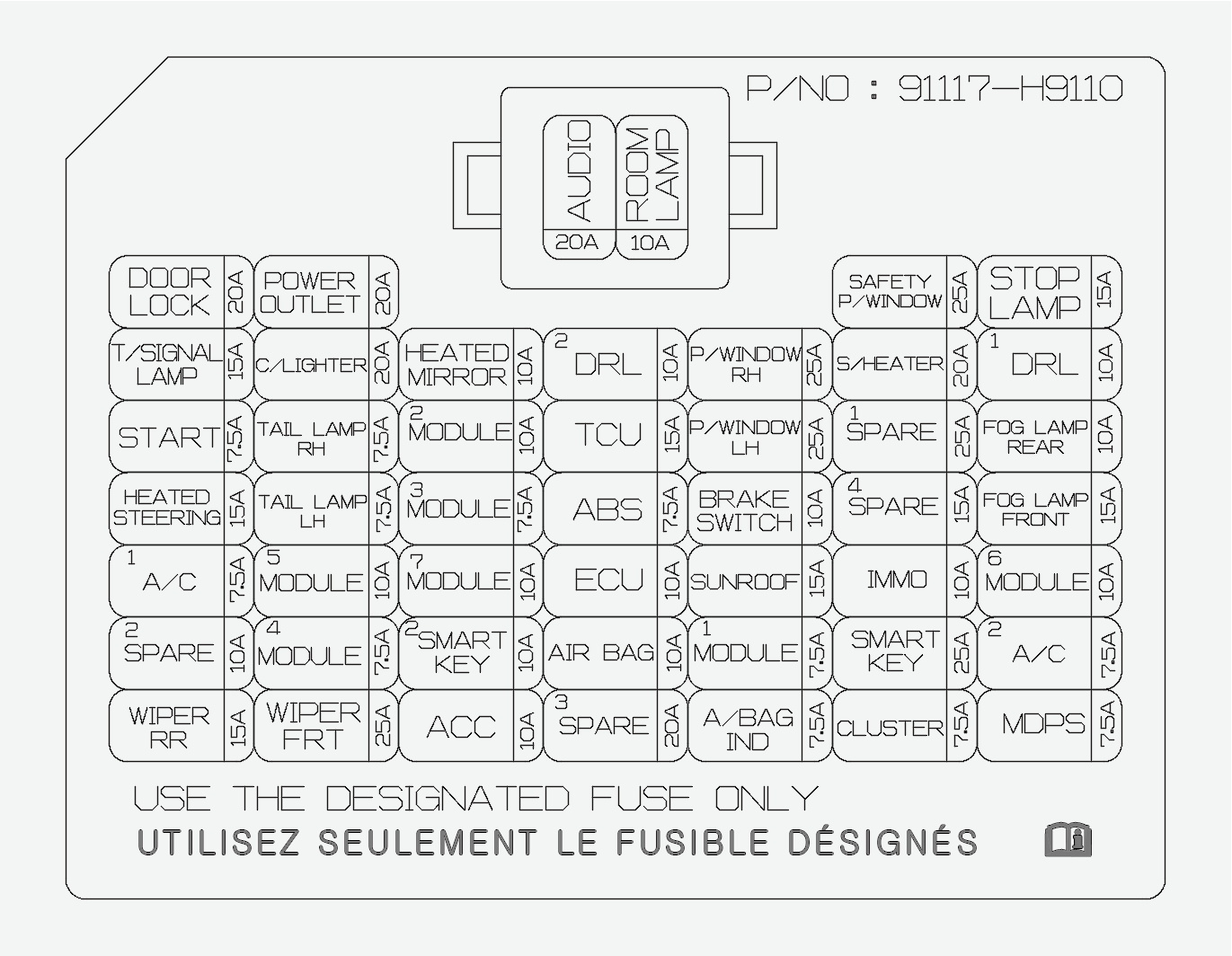

Tipo B

Panel de instrumentos (panel de fusibles del lado del conductor)

Símbolo	Amperaje del fusible	Circuito protegido
	20 A	Relé de bloqueo/desbloqueo de puertas, relé de desbloqueo de la puerta del maletero, relé de interbloqueo
	20 A	Toma de corriente
	25 A	Módulo del elevalunas eléctrico de seguridad de la ventanilla del conductor
	15 A	Módulo electrónico de la señal de freno
	15 A	BCM (módulo de control de la carrocería), unidad SLM
	20 A	Encendedor
	10 A	Controlador eléctrico del espejo exterior, Controlador eléctrico del espejo del copiloto, Módulo de control de aire acondicionado, ECM (Módulo de control del motor)/ PCM (Módulo de control del tren de potencia)
	10 A	BCM (módulo de control de la carrocería)
	25 A	Interruptor principal de las ventanillas eléctricas, interruptor eléctrico de las ventanillas eléctricas del acompañante (IZQ.)
	20 A	Módulo de control del calefactor del asiento delantero
	10 A	Relé de DRL (luz de conducción diurna)
	7,5 A	Con inmovilizador y llave inteligente: Unidad de llave inteligente Sin inmovilizador y llave inteligente: Relé de alarma antirrobo/interruptor de bloqueo de encendido
	7,5 A	Faro DCH, luz matrícula DCH, ilum., luz combinada trasera (INT/EXT) DCH, ILL (+)
	10 A	BCM (módulo de control de la carrocería), interruptor del panel de protección, radar de esquina trasero
	15 A	Bloque de conexiones del compartimento del motor (interruptor de la luz de marcha atrás), sensor de velocidad del vehículo, interruptor de la luz de marcha atrás, interruptor de la luz de freno, interruptor de rango de la transmisión, indicador de la palanca de cambios de la transmisión automática
	25 A	Interruptor principal del elevalunas eléctrico
	25 A	Repuesto
	10 A	Relé de la luz antiniebla trasera
	15 A	Dirección asistida con calefacción
	7,5 A	faro IZQ, luz matrícula IZQ, luz combinada trasera (INT/EXT) IZQ, luz de la guantera
	7,5 A	Módulo de control del calefactor del asiento delantero, audio, actuador del dispositivo de nivelación de faros IZQ/DCH, módulo de control del aire acondicionado, retrovisor electrocrómico, interruptor del panel de protección, muelle del reloj, indicador de la palanca A/T
	7,5 A	Conector de enlace de datos, módulo de control ABS/ESC (control electrónico de estabilidad)
	10 A	Módulo de control de la llave inteligente, interruptor de la luz de freno
	15 A	Repuesto
	15 A	Relé de la luz antiniebla delantera
	7,5 A	Bloque de conexiones del compartimento del motor (relé del soplador del aire acondicionado), módulo de control del aire acondicionado
	10 A	Bloque de conexiones del compartimiento del motor (relé de las luces de carretera, relé de las luces de cruce), módulo de control del calentador del asiento delantero, BCM (módulo de control de la carrocería), motor del techo solar, módulo del elevalunas eléctrico de seguridad del conductor
	10 A	Unidad TPMS
	10 A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
	15 A	Motor del techo solar
	10 A	Módulo del inmovilizador
	10 A	Repuesto
	7,5 A	Unidad SLM, BCM (módulo de control de la carrocería), módulo de control de la llave inteligente
	10 A	Módulo de control de llave inteligente, módulo del inmovilizador
	10 A	Módulo de control SRS
	7,5 A	BCM (módulo de control de la carrocería), unidad SLM
	25 A	Módulo de control de la llave inteligente
	7,5 A	Módulo de control del aire acondicionado
	15 A	Interruptor Multifunción, Motor del Limpiaparabrisas trasero, Relevador del Limpiaparabrisas Trasero
	20 A	Interruptor Multifunción, Motor del Limpiaparabrisas, Bloque de Conexión del Compartimiento del Motor (Relevador de Limpiaparabrisas LO)
	10 A	Relé de toma de corriente, audio, conector de carga USB, UNIDAD SLM, BCM (módulo de control de la carrocería), módulo de control de la llave inteligente, interruptor del retrovisor exterior eléctrico
	20 A	Repuesto
	7,5 A	Tablero de instrumentos, interruptor del control central
	7,5 A	Tablero de instrumentos
	7,5 A	Unidad MDPS
	20 A	Audio
	10 A	Relé de luz del habitáculo, interruptor de espejo eléctrico exterior, módulo de control del aire acondicionado, unidad SLM, BCM (módulo de control de carrocería), fotosensor y luces automáticas, unidad TPMS, panel de instrumentos, conector de enlace de datos, sensor de lluvia, luz del maletero

Panel de fusibles del compartimento del motor

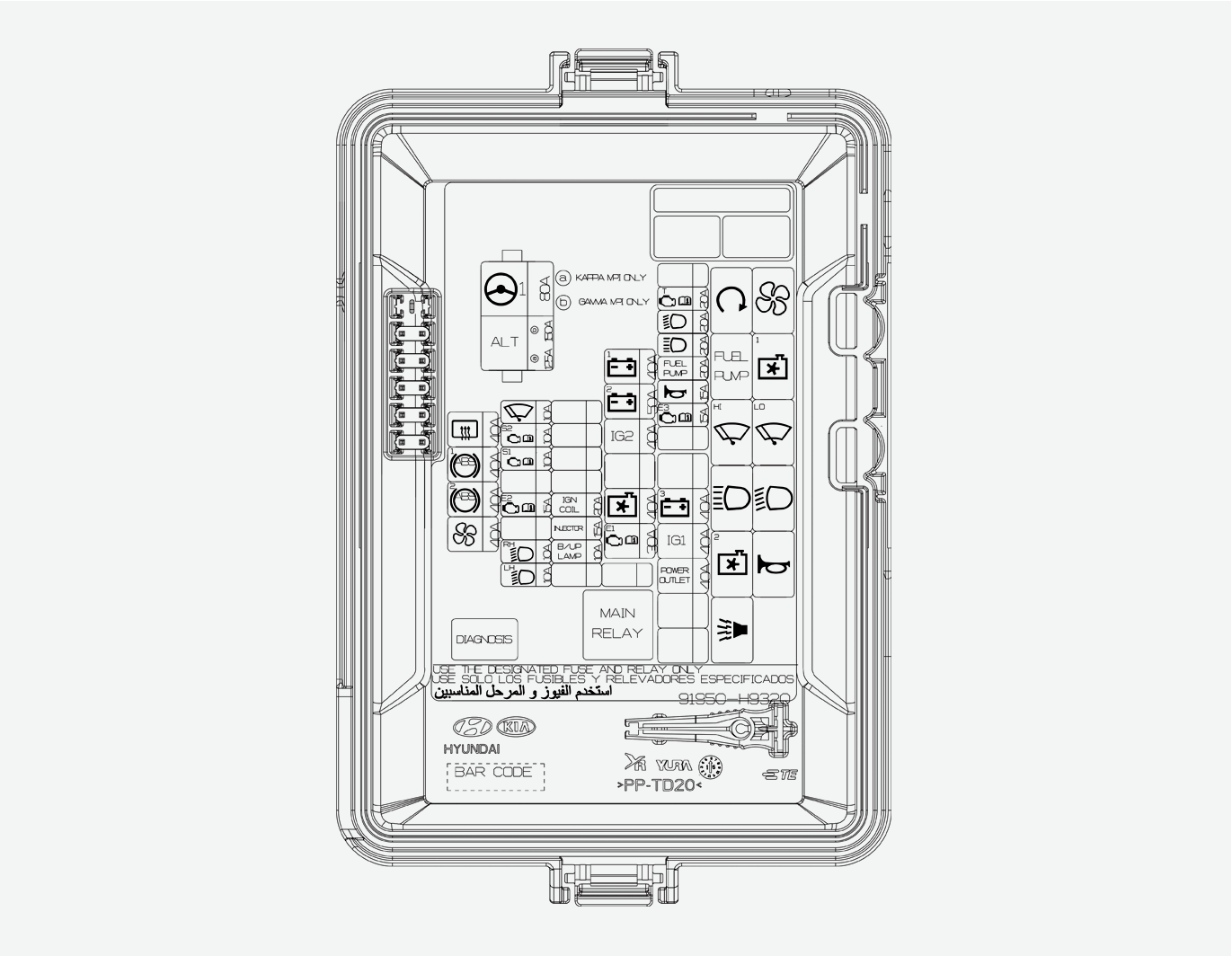

Tipo A

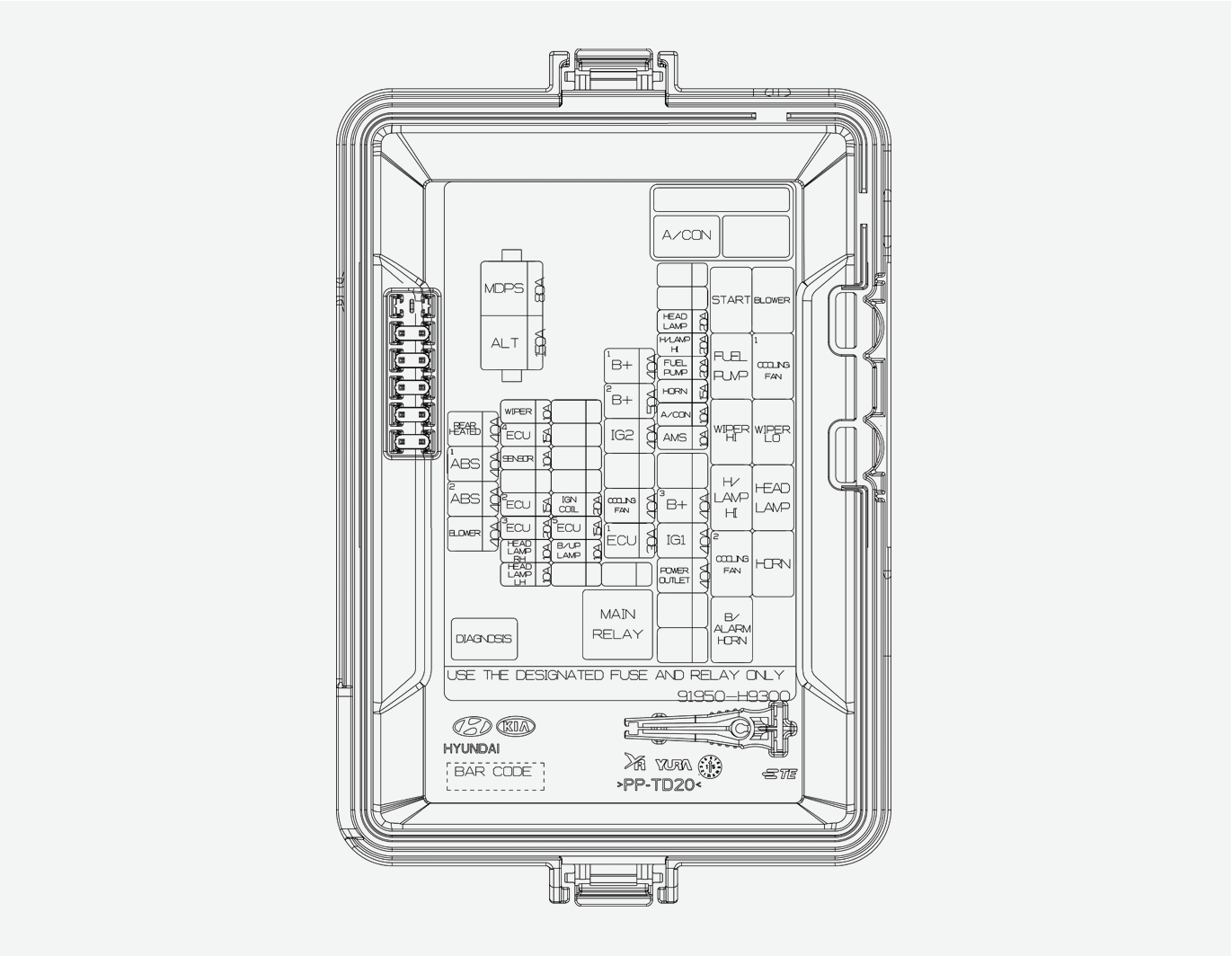

Tipo B

Panel de fusibles del compartimento del motor

Símbolo	Amperaje del fusible	Circuito protegido
	80 A	Unidad MDPS
	150 A 125 A	Relé de la bomba del combustible, relé del limpiaparabrisas (rápido), relé de las luces de carretera, Relé del ventilador de refrigeración (rápido)
	40 A	Bloque de empalmes del panel de instrumentos (relé del desempañador trasero)
	40 A	Control ABS/ESC (Control Electrónico de Estabilidad)
	40 A	Control ABS/ESC (Control Electrónico de Estabilidad)
	40 A	Relé del soplador del aire acondicionado
	10 A	[Sin BCM (módulo de control de la carrocería)] motor del limpiaparabrisas delantero, interruptor multifunción [Con BCM (módulo de control de la carrocería)] Relé del limpiaparabrisas (lento)
	10 A	Relé del ventilador de refrigeración (rápido), relé del ventilador de refrigeración (lento), sensor de oxígeno (arriba), sensor de oxígeno (abajo), válvula de solenoide de admisión variable (transmisión automática), válvula de solenoide de control de purga (transmisión manual)
	10 A	Válvula de control del aceite 1/2
	15 A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
	10 A	Faro DCH.
	10 A	Faro IZQ.
	20 A	Bobinas de encendido #1~#4, condensador
	15 A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), Inyector #1~#4, relé del calefactor PTC
	10 A	Interruptor de la luz de marcha atrás
	40 A	Bloque de empalmes del panel de instrumentos (fusible - LUZ DE FRENO, DRL2 , DRL1 , ANTINIEBLA TRASERA, ANTINIEBLA DELANTERA, AUDIO, LUZ DEL HABITÁCULO)
	50 A	Bloque de empalmes del panel de instrumentos (fusible - ventanilla de seguridad, DRL2, INTERRUPTOR DEL FRENO, TECHO SOLAR, inmovilizador, llave inteligente, relé del elevalunas eléctrico)
	40 A	Interruptor de encendido, caja del relé PDM (relé ENC2), relé de arranque
	40 A	Relé del ventilador de refrigeración (rápido), relé del ventilador de refrigeración (lento)
	30 A	Relé principal
	20 A	PCM (A/T)
	20 A	Relé de las luces de cruce
	20 A	Relé de las luces de carretera
	20 A	Relé de la bomba de combustible
	15 A	Relé del claxon, relé de la bocina de la alarma antirrobo
	15 A	ECM/PCM
	40 A	Bloque de empalmes del panel de instrumentos (fusible - BLOQUEO DE LAS PUERTAS, INTERMITENTES, relé de luces traseras)
	40 A	Interruptor de encendido, caja del relé PDM (relé ENC1, relé de ACC)
	40 A	Bloque de empalmes del panel de instrumentos (relé de la toma de corriente)

Relé

Símbolo	Nombre del relé	Tipo
	Relé de arranque	MICRO
	Relé del soplador de A/C	MICRO
	Relé de la bomba de combustible	MICRO
	Relé del ventilador 1 de refrigeración	MICRO
	Relé del limpiaparabrisas HI	MICRO
	Relé del limpiaparabrisas LO	MICRO
	Relé de las luces de carretera	MICRO
	Relé del faro	MICRO
	Relé del ventilador 2 de refrigeración	MICRO
	Relé del claxon	MICRO
	Relé de la bocina de la alarma antirrobo	MICRO
	Relé principal	MICRO
