Motor compartment fuse panel
OOV075014
OOV075036
OOV075049L

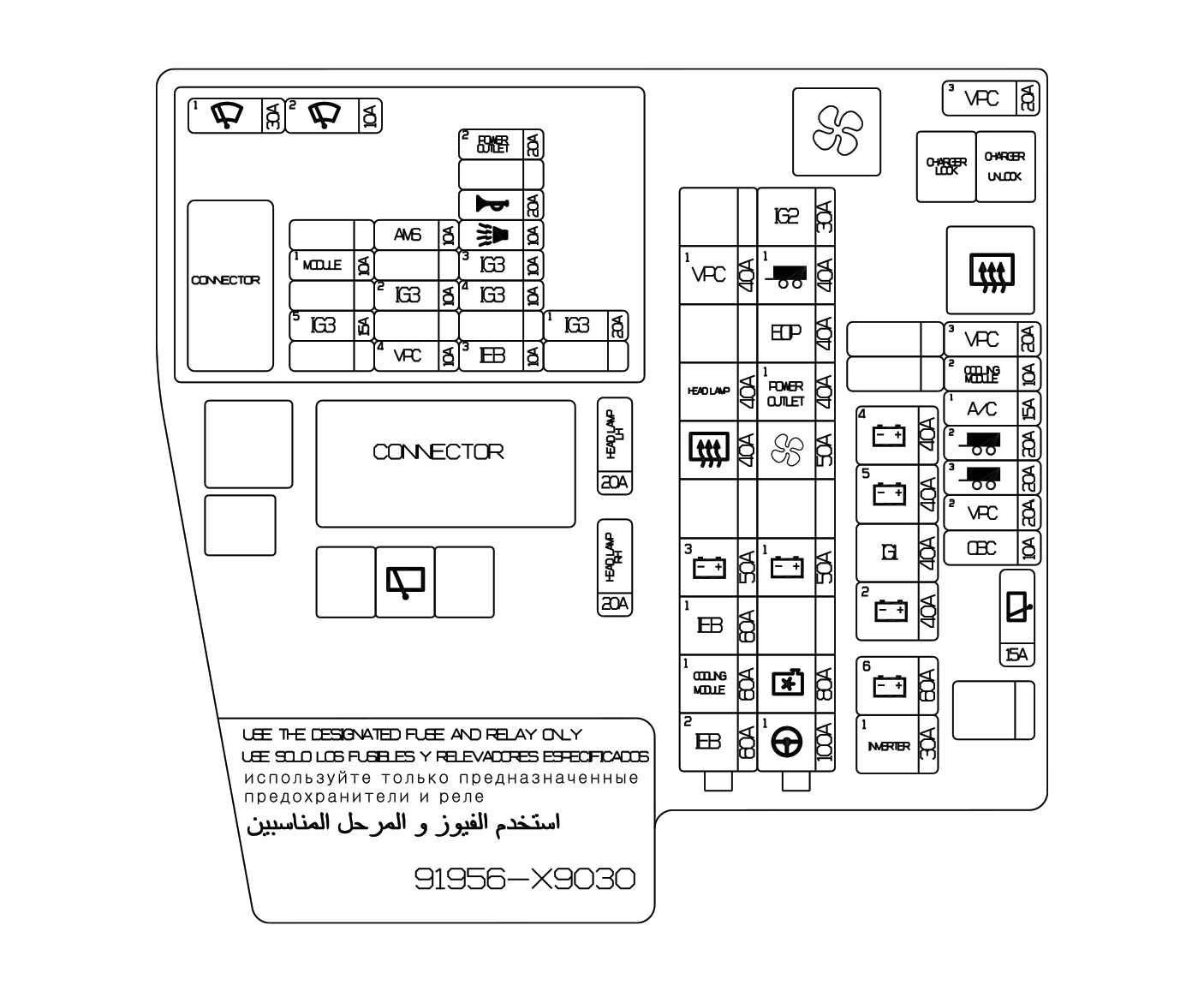

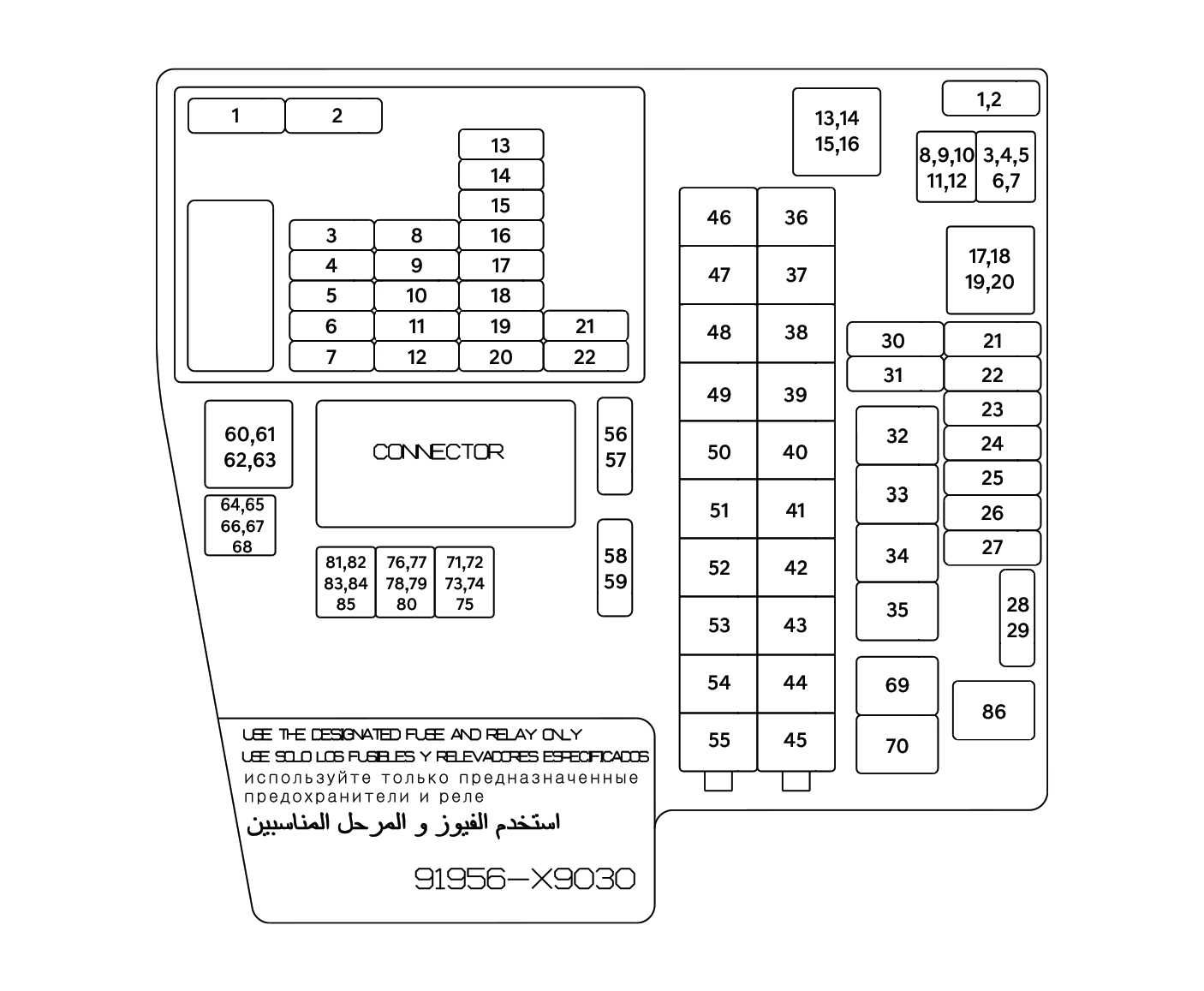

Circuit (P/R Junction Block)

Type

Name

Layout

Rating

Circuit Protected

MULTI FUSE-1

MDPS1

45

MULTI 100A

MDPS Unit (Motor Driven Power Steering Unit)

COOLING FAN

44

MULTI 80A

Cooling Fan Motor

SPARE

43

MULTI 50A

Not Used

B+1

42

MULTI 50A

PDC Junction Block (IPS1,IPS2,IPS3,IPS4,IPS5,IPS6,IPS7)

SPARE

41

MULTI 50A

Not Used

BLOWER

40

MULTI 50A

Blower Relay

POWER OUTLET1

39

MULTI 40A

Power Outlet Relay

EOP

38

MULTI 40A

Rear EOP (Electric Oil Pump)

TRAILER1

37

MULTI 40A

TRAILER

IG2

36

MULTI 30A

PCB Block (IG2 Relay)

MULTI FUSE-2

IEB2

55

MULTI 60A

IEB_UNIT (Intergrated Electronic Brake)

COOLING MODULE1

54

MULTI 60A

Coolant Driver

IEB1

53

MULTI 60A

IEB_UNIT (Intergrated Electronic Brake)

B+3

52

MULTI 50A

PDC Junction Block (Fuse: CHARGE, POWER TAILGATE, P/SEAT DRIV, P/SEAT PASS, SUNROOF1, SUNROOF2, S/HEATER FRT, COOLING MODULE3, P/WINDOW RH, P/WINDOW LH, ECS, WIRELESS DCU, E-SHIFTER1, USB CHARGER2, MODULE8)

SPARE

51

MULTI 50A

Not Used

REAR HEATED

50

MULTI 40A

Rear Heated Relay

HEAD LAMP

49

MULTI 40A

PE_BOX (Fuse: HEAD LAMP LH, HEAD LAMP RH)

SPARE

48

MULTI 40A

Not Used

VPC1

47

MULTI 40A

VPC (Vehicle Platform Controller)

SPARE

46

MULTI 30A

Not Used

MICRO FUSE

VPC3

21

MICRO 20A

VPC (Vehicle Platform Controller)

COOLING MODULE2

22

MICRO 10A

Refrigerant System Driver

A/C1

23

MICRO 15A

DATC (Dual Automatic Temperature Control)

TRAILER2

24

MICRO 20A

TRAILER

TRAILER3

25

MICRO 20A

TRAILER

VPC2

26

MICRO 20A

VPC (Vehicle Platform Controller)

OBC

27

MICRO 10A

VCMS(Vehicle Charging Managemaent System), ICCU SIGNAL

SPARE

30

MICRO 20A

Not Used

SPARE

31

MICRO 20A

Not Used

IG3 9

1,2

MICRO 10A

BMS (Battery Management System)

WIPER RR

28,29

MICRO 15A

Rear Wiper

HEAD LAMP LH

56,57

MICRO 20A

Head Lamp Module LH

HEAD LAMP RH

58,59

MICRO 20A

Head Lamp Module RH

S/B M FUSE

B+4

32

S/B M 40A

PDC Junction Block (Long Term Latch Relay, IPS13, Fuse: MULTIMEDIA, MEMORY1, MEMORY2, CHILD LOCK, BRAKE SW, MODULE9, CCU, SBCM DRV, SBCM PASS, DR LOCK, TAILGATE OPEN)

B+5

33

S/B M 40A

PDC Junction Block (Fuse: AMP, BDC, A/BAG2, INVERTER2, BMS S/HEATER RR)

IG1

34

S/B M 40A

PCB Block (IG1 Relay, ACC Relay)

B+2

35

S/B M 40A

PDC Junction Block (IPS8,IPS9,IPS11,IPS12)

S/B LP FUSE

B+6

69

S/B LP 60A

PDC Junction Block (IG3 Relay, Fuse: HORN, B/ALARM HORN)

INVERTER1

70

S/B LP 30A

Front Inverter

S/B ET FUSE

SPARE

86

S/B ET 60A

Not Used

PCB Block

Fuse Name

Layout

Fuse Rating

Circuit Protected

IG3 1

FUSE21

MICRO 20A

PDC Junction Block (IG3_6, IG3_7, IG3_8)

IG3 2

FUSE10

MICRO 10A

E-COMP, VCMS(Vehicle Charging Managemaent System)

SPARE

FUSE5

MICRO 15A

Not Used

IG3 3

FUSE17

MICRO 10A

Front Inverter, ICCU Signal, Coolant Driver, VPC, PE_BOX(IG3_9)

IG3 4

FUSE18

MICRO 10A

Refrigerant System Driver,

SPARE

FUSE9

MICRO 15A

Not Used

IG3 5

FUSE6

MICRO 15A

Cooling Fan

AMS

FUSE8

MICRO 10A

Battery Sensor

MODULE1

FUSE4

MICRO 10A

CDM(Charger Door Module)

SPARE

FUSE3

MICRO 20A

Not Used

HORN

FUSE15

MICRO 20A

HORN

B/ALARM HORN

FUSE16

MICRO 10A

B/ALARM HORN

WIPER1

FUSE1

MICRO 30A

PCB Block (Wiper Main Relay)

WIPER2

FUSE2

MICRO 10A

Front Wiper

POWER OUTLET2

FUSE13

MICRO 20A

USB Extension

SPARE

FUSE14

MICRO 10A

Not Used

VPC4

FUSE12

MICRO 10A

VPC (Vehicle Platform Controller)

SPARE

FUSE19

MICRO 10A

Not Used

SPARE

FUSE7

MICRO 15A

Not Used

IEB3

FUSE20

MICRO 10A

IEB_UNIT (Intergrated Electronic Brake)

SPARE

FUSE11

MICRO 10A

Not Used

SPARE

FUSE22

MICRO 10A

Not Used

Relay

Refer to the following table for the relay type.

Relay Name

Number

TYPE

BLOWER

13, 14, 15, 16

3725 MINI 4P

REAR HEATED

17, 18, 19, 20

3725 MINI 4P

RESERVE

60, 61, 62, 63

3725 MINI 4P

WIPER RR

76, 77, 78, 79, 80

H/C MICRO 4P

CHARGER UNLOCK

3, 4, 5, 6, 7

MICRO 5P

CHARGER LOCK

8, 9, 10, 11, 12

MICRO 5P

RESERVE

81, 82, 83, 84, 85

H/C MICRO 5P

RESERVE

71, 72, 73, 74, 75

H/C MICRO 5P

RESERVE

64, 65, 66, 67, 68

H/C MICRO 5P
