Inställning av strålkastare och dimljus fram

Inställning av strålkastare

Typ av glödlampa
LED-typ
1
Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.
2
Fordonet ska stå på ett plant golv.
3
Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.
4
Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.
5
Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halvljuset.

Inställning av dimljus fram (i förekommande fall)

  • Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
  • Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.
  • Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

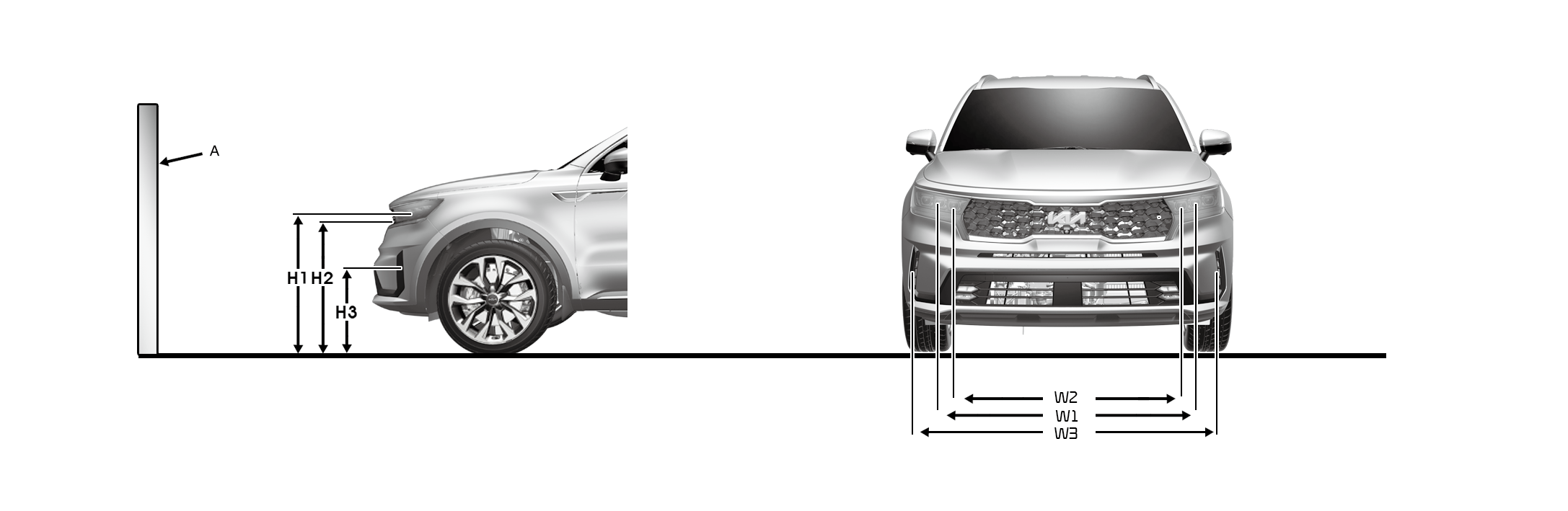

Riktmärke

* A: Skärm

Bilens kondition

Strålkastare (LED-typ)

Främre dimljus (LED-typ) (i förekommande fall)

Markhöjd

Avstånd mellan lamporna

Markhöjd

Avstånd mellan lamporna

Halv/Helljus

Halv/Helljus

H1

H2

W1

W2

H3

W3

utan förare

[mm (in)]

Typ A

887

34,9

870

34,2

1 536

60,5

1 316

51,8

408 (10.3)

1 092 (27,7)

Typ B

879

22,3

862

33,9

1 482

37,6

1 237

60,5

med förare

[mm (in)]

Typ A

880

34,6

863

34,0

1 536

60,5

1 536

51,8

401 (10.1)

1 092 (27,7)

Typ B

872

22,1

855

33,7

1 482

37,6

1 536

60,5

Halvljus strålkastare (vänsterstyrd modell)

Baserat på 10m-skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

1
Tänd halvljuset utan förare i bilen.
2
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
3
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
4
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

Halvljus strålkastare (högerstyrd modell)

Baserat på 10m-skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

1
Tänd halvljuset utan förare i bilen.
2
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
3
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
4
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

Dimljus fram

Baserat på 10m-skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster dimljus

C: Vertikal linje för glödlampans mitt i höger dimljus

D: Horisontell linje för glödlampans mitt (halvljus)

E: Mark

F: Avgränsningslinje

G: Övre gräns

1
Tänd det främre dimljuset utan att föraren är i bilen.
2
Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
