Opis omarice z varovalkami/releji
Na notranji strani pokrova omarice z varovalkami/releji je nalepka z navedbo imen in zmogljivosti varovalk/relejev.
Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk.
Plošča z varovalkami na voznikovi strani
Priključni blok ICU
|
Ime varovalke |
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
ZAKLEPANJE VRAT |
 |
20A |
Osrednji rele za zaklepanje/odklepanje vrat |
|
P/WINDOW RH |
 |
25A |
Glavno stikalo za električni pomik oken, stikalo za električni pomik sovoznikovega okna |
|
P/WINDOW LH |
 |
25A |
Glavno stikalo za električni pomik oken |
|
S/HEATER (REAR) |
 |
20A |
Nadzorni modul grelnika zadnjega sedeža |
|
S/GRELNIK (VOZNIK/SOVOZNIK) |
 |
20A |
Nadzorni modul prezračevanja sprednjih sedežev, nadzorni modul grelnika sprednjih sedežev |
|
P/SEDEŽ (SOVOZN.) |
 |
30A |
Stikalo za sovoznikov električno voden sedež |
|
SUNROOF2 : |
 |
20A |
Krmilnik za strešno okno (motor za senčilo) |
|
AIRBAG2 : |
 |
10A |
Nadzorni modul dodatnega zadrževalnega sistema (SRS) |
|
SUNROOF1 : |
 |
20A |
Krmilnik za strešno okno (motor za steklo) |
|
P/SEAT DRV |
 |
30A |
Stikalo voznikovega električno vodenega sedeža, nadzorni modul voznikovega integriranega spominskega sistema (IMS) |
|
MODULE9 : |
 |
10A |
Senzor cilindra modula sklopke, nadzorni modul voznikovega integriranega spominskega sistema (IMS), zunanja ročica pametnega ključa voznika/sovoznika, senzor za dež, stikalo za varnostne utripalke, konektor podatkovne povezave, enota vrat prtljažnika z električnim upravljanjem, teleskopska krmilna enota |
|
AMP (Ojačevalnik) |
 |
25A |
AMP (Ojačevalnik) |
|
IBU (Integrirana enota za nadzor karoserije)2 |
 |
10A |
IBU (Integrirana enota za nadzor karoserije), stikalo za vžig, ročica avtomatskega menjalnika |
|
P/VARNOST OKNA RH |
 |
25A |
Varnostni modul za električni pomik sovoznikovega okna |
|
P/VARNOST OKNA LH |
 |
25A |
Varnostni modul za električni pomik voznikovega okna |
|
MEMORY |
 |
10A |
Rele za zapiranje/odpiranje zunanjega ogledala, električno pomično zunanje ogledalo na voznikovi/sovoznikovi strani, instrumentna plošča, krmilnik klimatske naprave (LCD), nadzorni modul klimatske naprave, enota lučke za razpoloženje, lučka za razpoloženje na konzoli, lučka za razpoloženje (sopotnik),stikalo za zaščitni vzglavnik, integrirana enota za pomoč pri parkiranju |
|
VRATA PRTLJAŽNIKA |
 |
10A |
Rele vrat prtljažnika |
|
E-CALL |
 |
10A |
modul sistema za klic v sili (eKlic) |
|
MODULE7 : |
 |
7,5 A |
IBU (Integrirana enota za nadzor karoserije) |
|
BRAKE SWITCH |
 |
10A |
Stikalo za zavorno luč, IBU (integrirana enota za nadzor karoserije) |
|
VEČPREDSTAVNOST |
 |
20A |
Glavna enota za zvok (zaslon), avdio-video in navigacijo |
|
WASHER |
 |
15A |
Večfunkcijsko stikalo |
|
MODULE8 : |
 |
7,5 A |
Nadzorni modul prezračevanja sprednjih sedežev, nadzorni modul grelnika sprednjih sedežev |
|
AIRBAG1 : |
 |
15A |
Nadzorni modul dodatnega zadrževalnega sistema (SRS) |
|
Air Conditioner ON |
 |
7,5 A |
Priključni blok za prostor motorja (rele grelnika PTC št. 1, rele ventilatorja), krmilnik klimatske naprave (LCD), nadzorni modul klimatske naprave |
|
MODULE2 : |
 |
15A |
Priključek sprednjega polnilnika USB, vhod USB voznikovega/sovoznikovega sedeža |
|
MODULE6 : |
 |
10A |
Stikalo konzole, stikalo načina vožnje, priključek podatkovne povezave, indikator prestavne ročice avtomatskega menjalnika |
|
MODULE1 : |
 |
10A |
Integrirana enota pomoči pri parkiranju, IBU (Integrirana enota za nadzor karoserije), tipkovnica zvočnega sistema, tipkovnica za avdio/video in navigacijo, stikalo za električni pomik zunanjega ogledala, modul sistema za klic v sili (eKlic), AMP (ojačevalnik), zvok (zaslon), glavna enota za avdio-video in navigacijo |
|
HEATED MIRROR |
 |
10A |
Voznikovo/sovoznikovo električno zunanje ogledalo |
|
IBU (Integrirana enota za nadzor karoserije)1 |
 |
7,5 A |
IBU (Integrirana enota za nadzor karoserije) |
|
MODULE5 : |
 |
10A |
Nadzorni modul voznikovega integriranega spominskega sistema (IMS), nadzorni modul ogrevanja zadnjih sedežev, nadzorni modul prezračevanja sprednjega sedeža, AMP (ojačevalnik), nadzorni modul ogrevanja sprednjega sedeža, zvok (zaslon), glavna enota za avdio-video in navigacijo, sprednji brezžični polnilnik, modul sistema za klic v sili (eKlic), krmilnik klimatske naprave (LCD), nadzorni modul kliamtske naprave, elektrokromno ogledalo |
|
ZRAČNA BLAZINA IND. |
 |
7,5 A |
Instrumentna plošča |
|
MODULE4 : |
 |
7,5 A |
IBU (Integrirana enota za nadzor karoserije), večfunkcijska sprednja kamera, stikalo za zaščitni vzglavnik, integrirana enota pomoči pri parkiranju, levi/desni sprednji radar za prepoznavanje vogalov, senzor cilindra modula sklopke, elektronska nadzorna enota (ECU) štirikolesnega pogona (4WD), levi/desni žarometi |
|
E-SHIFTER3 : |
 |
7,5 A |
SCU (nadzorna enota sistema), elektronska prestavna ročica avtomatskega menjalnika |
|
CLUSTER |
 |
7,5 A |
Instrumentna plošča |
|
MODULE3 : |
 |
7,5 A |
Stikalo zavorne luči, lučka konzole nad glavo |
|
Modul za motorno servo krmiljenje |
 |
7,5 A |
Modul za motorno servo krmiljenje |
|
START |
 |
10A |
Rele protivlomne hupe, sikalo razpona menjalnika, nadzorni modul pogonskega sklopa, IBU (integrirana enota za nadzor karoserije), stikalo za vžig, priključni blok E/R (zagonski rele) |
|
LDC |
 |
10A |
NIZKONAPETOSTNI PRETVORNIK DC-DC |
|
ECS |
|
15A |
ELEKTRONSKO KRMILJENJE VZMETENJA |
|
AKUMULATOR C/VENTILATOR |
 |
10A |
HLADILNI VENTILATOR AKUMULATORJA |
|
UPRAVLJANJE BATERIJE |
 |
10A |
BATTERY MANAGEMENT SYSTEM |
|
MODULE10 : |
 |
7,5 A |
FILTER ZA GORIVO |
Plošča z varovalkami prostora za motor
Priključni blok motornega prostora
|
Ime varovalke |
Simbol |
Moč varovalke |
Zaščiteno vezje |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
Modul za motorno servo krmiljenje1 |
 |
80A |
Modul za motorno servo krmiljenje |
|
HLADILNI VENTILATOR1 |
 |
80A |
Krmilnik ventilatorja |
|
|
HLADILNI VENTILATOR2 |
 |
60A |
Krmilnik ventilatorja |
|
|
EPB2 : |
 |
60A |
ELEKTRONSKA PARKIRNA ZAVORA |
|
|
B+3 |
 |
60A |
Priključni blok ICU (varovalka – S/GRELNIK (VOZNIK/SOVOZNIK), P/SEDEŽ (SOVOZNIK), STREŠNO OKNO2, STREŠNO OKNO1, P/SEDEŽ VOZNIK, AMP, P/VARNOST OKEN RH, glavni rele električno pomičnega okna) |
|
|
CVVD |
 |
50A |
CVVD (časovno spremenljivo krmiljenje odpiranja ventilov) |
|
|
BLOWER |
 |
40A |
Rele ventilatorja |
|
|
ABS1/EPB1 |
 |
40A |
PROTIBLOKIRNI ZAVORNI SISTEM / ELEKTRONSKA PARKIRNA ZAVORA |
|
|
REAR HEATED |
 |
40A |
Rele ogrevanja zadaj |
|
|
ABS2 : |
 |
30A |
PROTIBLOKIRNI ZAVORNI SISTEM |
|
|
MULTI FUSE-2 |
OSVETLITEV |
 |
80A |
Nadzorna enota VŽIGALNE SVEČKE |
|
PTC HEATER1 |
 |
50A |
Grelec PTC |
|
|
PTC HEATER2 |
 |
50A |
Grelec PTC |
|
|
DCU1 : |
 |
50A |
DCU (enota za kontrolo doziranja) |
|
|
GRELEC FILTRA ZA GORIVO |
 |
30A |
GRELEC FILTRA ZA GORIVO |
|
|
VAROVALKA |
TRAILER1 : |
 |
50A |
Priključek za prikolico |
|
ČRPALKA ZA GORIVO |
 |
20A |
Rele črpalke za gorivo |
|
|
4WD : |
 |
20A |
AWD ECM (nadzorni modul motorja, štirikolesni pogon) |
|
|
AMS |
 |
10A |
Senzor akumulatorja |
|
|
ECU4 : |
 |
10A |
Nadzorni modul pogonskega sklopa |
|
|
E-SHIFTER2 : |
 |
10A |
E-PRESTAVNA ROČICA |
|
|
ECU5 : |
 |
10A |
Se ne uporablja |
|
|
VKLOPklimatske naprave1 |
 |
10A |
Rele ventilatorja, nadzorni modul klimatske naprave |
|
|
TRAILER2 : |
 |
20A |
Priključek za prikolico |
|
|
E-SHIFTER1 : |
 |
30A |
SCU (nadzorna enota sistema) |
|
|
VRATA PRTLJAŽNIKA |
 |
40A |
Enota vrata prtljažnika z električnim upravljanjem |
|
|
EOP |
 |
40A |
Se ne uporablja |
|
|
B+2 |
 |
50A |
Priključni blok ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60A |
Priključni blok ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCU2 : |
 |
20A |
DCU (enota za kontrolo doziranja) |
|
|
DCU3 : |
 |
20A |
DCU (enota za kontrolo doziranja) |
|
|
DCU4 : |
 |
20A |
DCU (enota za kontrolo doziranja) |
|
|
DCT1 : |
 |
40A |
DCT (menjalnik z dvojno sklopko) |
|
|
DCT2/E-CLUTCH |
 |
40A |
DCT (menjalnik z dvojno sklopko)/ECLUTCH |
|
|
B+4 |
 |
50A |
Priključni blok ICU (varovalka – ZAKLEPANJE VRAT, S/GRELNIK (VOZNIK/SOVOZNIK), ZRAČNA BLAZINA2, MODUL9, IBU2, P/VARNOST OKEN LH, E-PRESTAVLJANJE2, VRATA PRTLJAŽNIKA, STIKALO ZAVORE, rele zapaha dolgega tovora) |
|
* 1: MDPS (Motor Driven Power Steering - motorno gnani servo volan) je enako kot EPS (Electric Power Steering - električni servo volan).
Blok PCB
|
Ime varovalke |
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
IG2 : |
 |
30A |
IG2 Relay |
|
IG1 : |
 |
30A |
Rele IG1, rele ACC |
|
FR WIPER2 |
 |
7,5 A |
Sprednji brisalec (spodnji), ECM (nadzorni modul motorja), IBU (integrirana enota za nadzor karoserije) |
|
SENSOR1 : |
 |
20A |
Vžigalna tuljava #1~#4 |
|
SENSOR7 : |
 |
7,5 A |
Nadzorna enota VŽIGALNE SVEČKE |
|
ECU3 : |
 |
10A |
Krmilni modul pogonskega sklopa |
|
SENSOR5 : |
 |
15A |
Krmilni modul pogonskega sklopa |
|
TCU2 : |
 |
10A |
Nadzorni modul menjalnika |
|
SENSOR3 : |
 |
20A |
Krmilni modul pogonskega sklopa |
|
ECU1 : |
 |
20A |
Krmilni modul pogonskega sklopa |
|
SENSOR2 : |
 |
15A |
Senzor kisika (GOR/DOL) |
|
FR WIPER1 |
 |
30A |
Glavni rele brisalcev, (spodnji) rele sprednjih brisalcev |
|
RR WIPER |
 |
15A |
Glavni rele brisalcev, priključni blok ICU (rele zadnjih brisalcev) |
|
HUPA |
 |
15A |
Rele hupe |
|
VKLOPklimatske naprave2 |
 |
10A |
Rele kompr. klimatske naprave |
|
FCA |
 |
10A |
Sprednji radar |
|
SENSOR4 : |
 |
10A |
Rele grelnika filtra za gorivo, rele črpalke za gorivo |
|
SENSOR6 : |
 |
15A |
Generator blagega hibridnega zaganjalnika, krmilni modul pogonskega sklopa |
|
ECU2 : |
 |
15A |
Krmilni modul pogonskega sklopa |
|
TCU1 : |
 |
15A |
Krmilni modul pogonskega sklopa |
|
ABS3/EPB3 |
 |
10A |
Nadzorni modul ESP (program elektronske stabilnosti) |
|
POWER OUTLET2 |
 |
20A |
Sprednja električna vtičnica |
|
POWER OUTLET1 |
 |
20A |
Električna vtičnica prtljage |
|
ACC |
 |
20A |
VTIČNICA ZA PRIPOMOČKE |
|
MDPS2*1 |
 |
10A |
Modul za motorno servo krmiljenje |
|
AFS |
 |
10A |
NASTAVLJIVI SISTEM SPREDNJE OSVETLITVE |
Rele
Glejte naslednjo tabelo za vrsto releja.
|
Ime releja |
Simbol |
VRSTA |
|---|---|---|
|
Rele ogrevanja zadaj |
 |
MICRO |
|
Rele za vžig |
 |
MICRO |
|
Rele črpalke za gorivo |
 |
MICRO |
|
Rele PTC grelca 1 |
 |
MICRO |
|
Rele grelca filtra za gorivo |
 |
MICRO |
|
Rele ventilatorja |
 |
MICRO |
|
Rele DCU |
 |
MICRO |
|
Rele grelca PTC2 |
 |
MICRO |

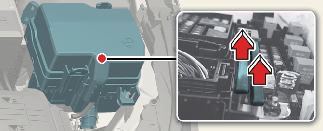

Plošča z varovalkami v motornem prostoru (pokrov akumulatorskega pola)
