תיאור לוח נתיכים/ממסרים
ניתן למצוא במכסי לוחות הנתיכים/ממסרים את תווית הנתיכים/ממסרים המציינת את השם והקיבולת של כל נתיך/ממסר.
ייתכן שלא כל תיאורי לוחות הנתיכים בספר זה תואמים לנתיכים שברכבך. ספר זה מעודכן למועד הדפסתו. בעת בדיקת תיבת הנתיכים ברכבכם, עיינו במדבקת תיבת הנתיכים.

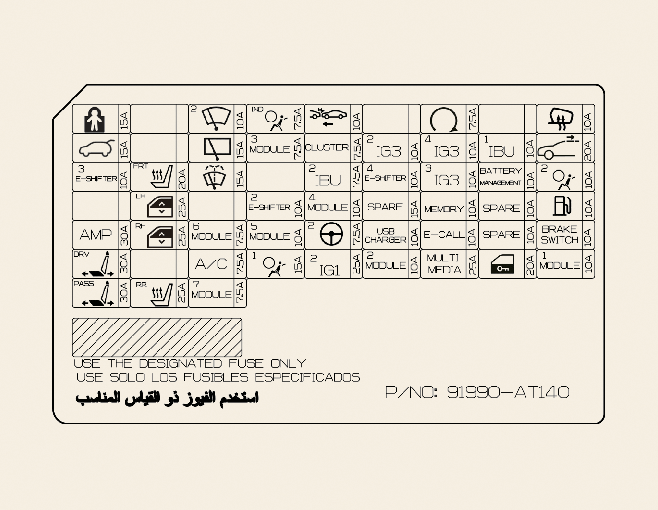

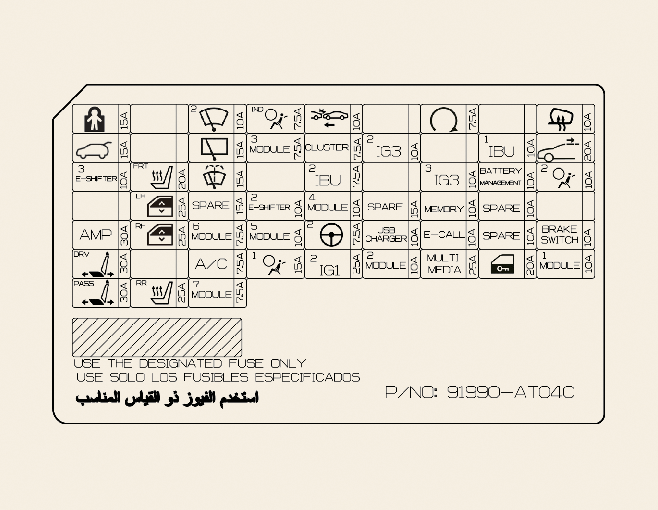

לוח נתיכים בצד הנהג
בלוק מצמת ICU
|
שם הנתיך |
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|---|
|
AMP |
 |
30 אמפר |
AMP (מגבר) |
|
P/SEAT DRV |
 |
30 אמפר |
מתג תמיכה לאזור המותניים של הנהג, מתג מושב מתכוונן חשמלית של הנהג, מודול בקרת IMS (מערכת זיכרון משולבת) |
|
P/WINDOW LH |
 |
25 אמפר |
REAR LH POWER WINDOW SWITCH/MODULE, DRIVER POWER WINDOW SWITCH/MODULE (LHD), PASSENGER POWER WINDOW SWITCH/MODULE (RHD) |
|
P/SEAT PASS |
 |
30 אמפר |
מתג מושב מתכוונן חשמלית של הנוסע |
|
S/HEATER (FRONT) |
 |
20 אמפר |
מודול בקרת אוורור במושב הקדמי, מודול בקרת חימום במושב הקדמי |
|
S/HEATER (REAR) |
 |
25 אמפר |
מודול בקרת מחממי המושבים האחוריים |
|
P/WINDOW RH |
 |
25 אמפר |
REAR RH POWER WINDOW SWITCH/MODULE, DRIVER POWER WINDOW SWITCH/MODULE (RHD), PASSENGER POWER WINDOW SWITCH/MODULE (LHD) |
|
T/GATE |
 |
15 אמפר |
ממסר של דלת אחורית מתרוממת |
|
DR LOCK |
 |
20 אמפר |
ממסר נעילה/שחרור נעילה מרכזי של הדלתות, ממסר נעילה |
|
MULTI MEDIA |
 |
25 אמפר |
יחידת שמע/ניווט |
|
E-CALL |
 |
10 אמפר |
יחידת E-Call |
|
MEMORY |
 |
10 אמפר |
לוח מחוונים, תצוגה עילית, תאורת חלל הרכב, מודול בקרת מיזוג אוויר |
|
START |
 |
7.5 אמפר |
ממסר אזעקה במקרה של פריצה, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 אמפר |
SCU, בורר הילוכים אלקטרוני (תצורת חוגה) |
|
MODULE6 |
 |
7.5 אמפר |
IBU (יחידת בקרה משולבת של המרכב) |
|
MODULE3 |
 |
7.5 אמפר |
לוח תאורה עילי, מתג רב-תכליתי, מתג פנסי בלימה |
|
A/BAG1 |
 |
15 אמפר |
יחידת בקרה של מערכת כריות האוויר |
|
WASHER |
 |
15 אמפר |
ידית בקרת מתזים |
|
MODULE1 |
 |
10 אמפר |
KEY INTERLOCK, AIR CONDITIONER CONTROL MODULE, CHARGING LAMP (THE PLUG-IN HYBRID VEHICLE), HAZARD SWITCH, RAIN SENSOR, STEERING WHEEL REMOTE CONTROL |
|
IBU1 |
 |
10 אמפר |
IBU(INTEGRATED BODY CONTROL UNIT), SPORT MODE SWITCH |
|
MODULE2 |
 |
10 אמפר |
IBU, ADAS PARKING ECU, E-CALL, AUDIO/ NAVIGATION HEAD UNIT, בלוק מצמת בתא המנוע (ממסר UTLET) |
|
A/BAG IND |
 |
7.5 אמפר |
INSTRUMENT CLUSTER (SRS CONTROL MODULE) |
|
IBU2 |
 |
7.5 אמפר |
IBU (יחידת בקרה משולבת של המרכב) |
|
MODULE4 |
 |
10 אמפר |
IBU, ADAS PARKING ECU, VESS UNIT, FRONT VIEW CAMERA, CRASH PAD SWITCH, CENTER CONSOL, REAR CORNER RADAR |
|
A/CON |
 |
7.5 אמפר |
AIR CONDITIONER CONTROL MODULE, בלוק מצמת תא המנוע (BLOWER, PTC RELAY), A/C COMPRESSOR |
|
A/BAG2 |
 |
10 אמפר |
יחידת בקרה של מערכת כריות האוויר |
|
CLUSTER |
 |
7.5 אמפר |
INSTRUMENT CLUSTER, HEAD UP DISPLAY |
|
MODULE5 |
 |
10 אמפר |
HEAD LAMP LEVELING DEVICE, AUDIO/ NAVIGATION HEAD UNIT, WIRELESS SMART PHONE CHARGING SYSTEM, E-CALL UNIT, AIR CONDITIONER CONTROL MODULE, OVERHEAD CONSOLE LAMP, ELECTRIC CHROMIC MIRROR, AMP(AMPLIFIER),SEAT WARMER CONTROL MODULE |
|
MODULE7 |
 |
7.5 אמפר |
ADAS PARKING ECU, AC INVERTER, COOLING FAN MOTOR, SEAT WARMER CONTROL MODULE |
|
BRAKE SWITCH |
 |
10 אמפר |
IBU (יחידת בקרה משולבת של המרכב), מתג פנסי בלימה |
|
MDPS2 |
 |
7.5 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) * MDPS (היגוי כוח ממונע) זהה ל-EPS (הגה כוח חשמלי). |
|
SUNROOF |
 |
20 אמפר |
SUNROOF UNIT |
|
HEATED MIRROR |
 |
10 אמפר |
מראה חיצונית מחוממת |
|
IG3 2 |
 |
10 אמפר |
מערכת ניהול מצבר |
|
IG3 3 |
 |
10 אמפר |
ON BOARD CHARGER UNIT, HPCU, בלוק מצמת בתא המנוע (BATTERY ממסר C/FAN), A/C COMPRESSOR |
|
IG3 4 |
 |
10 אמפר |
AUDIO/ NAVIGATION HEAD UNIT, CHARGING IND, INSTRUMENT CLUSTER, AIR CONDITIONER CONTROL MODULE, HV PTC HEATER UNIT |
|
CHILD LOCK |
 |
15 אמפר |
מערכת אלקטרונית לנעילת בטיחות לילדים |
|
FRT WIPER2 |
 |
10 אמפר |
מנוע מגבים קדמיים |
|
FCA |
 |
10 אמפר |
מכ"ם קדמי |
|
RR WIPER |
 |
15 אמפר |
ממסר מגב אחורי, מנוע מגב אחורי |
|
E-SHIFTER4 |
 |
10 אמפר |
SCU, בורר הילוכים אלקטרוני (תצורת חוגה) |
|
BMS |
 |
10 אמפר |
מערכת ניהול מצבר |
|
USB CHARGER |
 |
10 אמפר |
USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS) |
|
IG1 2 |
 |
25 אמפר |
בלוק מצמת בתא המנוע (PCB BLOCK FUSE - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 אמפר |
פתיחת דלת פתח התדלוק |
|
E-SHIFTER2 |
 |
10 אמפר |
SCU, בורר הילוכים אלקטרוני (תצורת חוגה) |

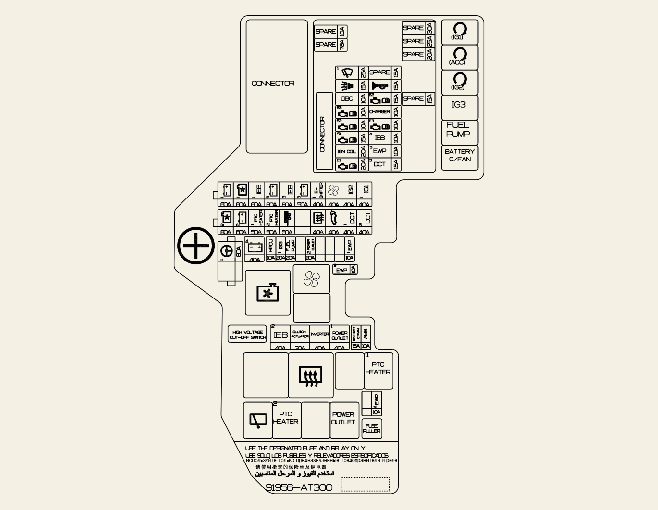

לוח נתיכים בתא המנוע
בלוק מצמת בתא המנוע
|
שם הנתיך |
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|
|---|---|---|---|---|
|
MULTI FUSE |
C/FAN2 |
 |
80 אמפר |
מנוע מאוורר הקירור |
|
MULTI FUSE |
PTC HEATER1 |
 |
50 אמפר |
PTC HEATER #1 RELAY |
|
B+2 |
 |
60 אמפר |
ICU JUNCTION BLOCK (IPS) |
|
|
MULTI FUSE |
MDPS 1 |
 |
80 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) * MDPS (היגוי כוח ממונע) זהה ל-EPS (הגה כוח חשמלי). |
|
REAR HEATED |
 |
40 אמפר |
בלוק מצמת בתא המנוע (ממסר מחמם אחורי) |
|
|
MULTI FUSE |
POWER TAILGATE |
 |
40 אמפר |
יחידת דלת תא מטען חשמלית |
|
E-SHIFTER1 |
 |
40 אמפר |
SCU |
|
|
MULTI FUSE |
B+3 |
 |
50 אמפר |
ICU JUNCTION BLOCK (FUSE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2 |
|
MULTI FUSE |
TRAILER |
 |
50 אמפר |
מודול נגרר |
|
FUEL PUMP |
 |
20 אמפר |
בלוק מצמת בתא המנוע (ממסר משאבת דלק) |
|
|
MULTI FUSE |
BLOWER |
 |
40 אמפר |
בלוק מצמת בתא המנוע (ממסר מפוח) |
|
MULTI FUSE |
B+4 |
 |
40 אמפר |
ICU JUNCTION BLOCK (FUSE - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK |
|
B+1 |
 |
60 אמפר |
ICU JUNCTION BLOCK (IPS) |
|
|
AMS |
 |
10 אמפר |
BATTERY SENSOR(PHEV) |
|
|
FUSE |
IEB2 |
 |
40 אמפר |
יחידת בלמים חשמלית משולבת |
|
IEB3 |
 |
60 אמפר |
יחידת בלמים חשמלית משולבת |
|
|
MULTI FUSE |
IEB1 |
 |
60 אמפר |
יחידת בלמים חשמלית משולבת |
|
IG3 1 |
 |
20 אמפר |
IGNITION3 RELAY |
|
|
FUSE |
BATTERY C/FAN |
 |
15 אמפר |
מאוורר קירור של המצבר |
|
HPCU |
 |
10 אמפר |
יחידת בקרת כוח של המערכת ההיברידית |
|
|
EWP2 |
 |
10 אמפר |
BATTERY ELECTRONIC WATER PUMP |
|
|
FUSE |
POWER OUTLET2 |
 |
20 אמפר |
שקע חשמל קדמי |
|
EWP1 |
 |
10 אמפר |
משאבת מים אלקטרונית של המנוע |
|
|
MULTI FUSE |
PTC HEATER2 |
 |
50 אמפר |
PTC HEATER #2 RELAY |
|
DCT1 |
 |
40 אמפר |
DUAL CLUTCH TRANSMISSION |
|
|
DCT2 |
 |
40 אמפר |
DUAL CLUTCH TRANSMISSION |
|
|
C/FAN1 |
 |
60 אמפר |
COOLING FAN MOTOR |
|
|
B+5 |
 |
60 אמפר |
בלוק מצמת PCB בתא המנוע |
|
|
IG2 |
 |
40 אמפר |
ICU JUNCTION BLOCK (FUSE - WASHER, A/C, MODULE6, MODULE7, WIPER RR) |
|
|
IG1 1 |
 |
40 אמפר |
ICU JUNCTION BLOCK (FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2) |
|
|
FUSE |
CLUTCH ACTRUATOR |
 |
30 אמפר |
ENGINE CLUTCH ACTUATOR (HPCU) |
|
INVERTER |
 |
40 אמפר |
AC INVERTER |
|
|
POWER OUTLET1 |
 |
40 אמפר |
שקע חשמל קדמי |
|
|
EWP4 |
 |
10 אמפר |
משאבת מים אלקטרונית של המנוע |
|
בלוק PCB
|
שם הנתיך |
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|---|
|
SENSOR1 |
 |
15 אמפר |
חיישן חמצן (עליון/תחתון) |
|
ECU2 |
 |
15 אמפר |
ECM (ENGINE CONTROL MODULE) |
|
SENSOR3 |
 |
10 אמפר |
FUEL PUMP RELAY |
|
SENSOR2 |
 |
10 אמפר |
OIL CONTROL VALVE, PURGE CONTROL SOLENOID VALVE, VARIABLE OIL PUMP VALVE CONTROL, COOLING FAN MOTOR RELAY,FUEL TANK ISOLATION VALVE(PHEV) |
|
FRT WIPER1 |
 |
25 אמפר |
מנוע מגבים קדמיים |
|
ECU 3 |
 |
10 אמפר |
ECM (ENGINE CONTROL MODULE) |
|
IEB 4 |
 |
10 אמפר |
יחידת בלמים חשמלית משולבת |
|
EWP 3 |
 |
10 אמפר |
משאבת מים אלקטרונית של המנוע |
|
OBC |
 |
10 אמפר |
ON BOARD CHARGER UNIT(PHEV) |
|
ECU1 |
 |
20 אמפר |
ECM (ENGINE CONTROL MODULE) |
|
B/ALARM HORN |
 |
15 אמפר |
BURGLAR ALARM HORN RELAY |
|
IGN COIL |
 |
20 אמפר |
סליל הצתה מספר 1, 2, 3, 4 |
|
CHARGER |
 |
10 אמפר |
CHARGER LOCK/UNLOCK RELAY(PHEV) |
|
DCT3 |
 |
15 אמפר |
DUAL CLUTCH TRANSMISSION |
ממסר
יש לעיין בטבלה הבאה לקבלת סוג הממסר.
|
שם הממסר |
סמל |
סוג |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
מיני |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
לוח נתיכים בתא המנוע (מכסה נקודת החיבור של המצבר) (עבור רכב פלאג-אין היברידי)
