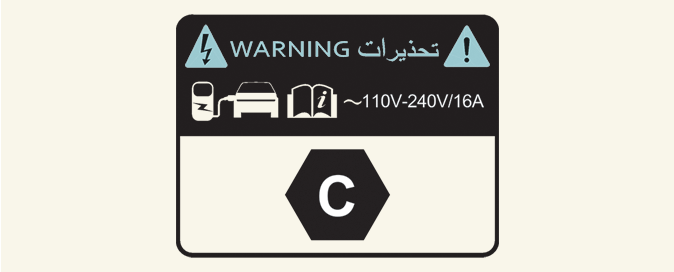

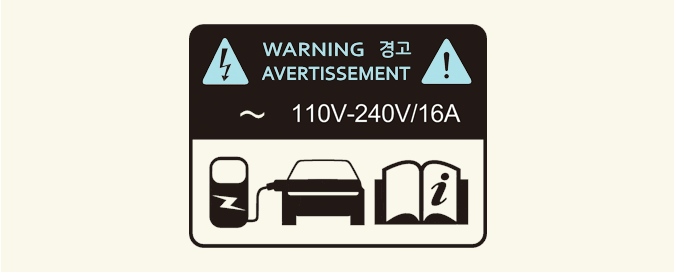

Şarj etiketindeki sembolün kontrol edilmesi (varsa)
|

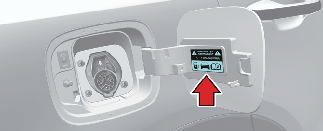

Araç şarj GİRİŞİ |

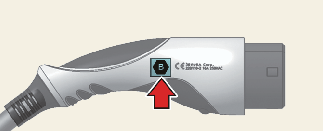

Şarj Konektörü ÇIKIŞI |
|---|---|
 |
Tip A
 Tip B
  <Sembol konumu ve uygulama örneği> |
 |
|

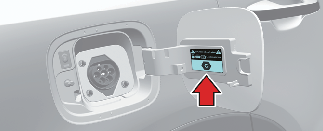

Araç şarj GİRİŞİ |

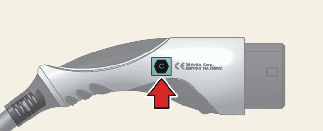

Şarj Konektörü ÇIKIŞI |
|---|---|
 |
Tip A
  <Sembol konumu ve uygulama örneği> |
 |
AC ve Portatif şarj cihazı* (Taşınabilir şarj kablosu*) şarjı için önlemler (AC şarjı)
-
Şarj kapağını açtıktan sonra uyarı etiketinin alt kısmındaki şarj sembolünü kontrol edin.
-
AC ve Portatif şarj cihazı kablosunun şarj konektörü sembolünü kontrol edin.
-
Şarj sembolünün harfini kontrol ettikten sonra şarj adımına geçin.
* Bkz. Daha Fazla Ayrıntı.
-
Eşleşmeyen sembollü şarj konektörü kullanıldığında arıza, yangın, yaralanma vb. riski vardır.
* : Bölgenize bağlı olarak bu kablo aracınızda bulunmayabilir.

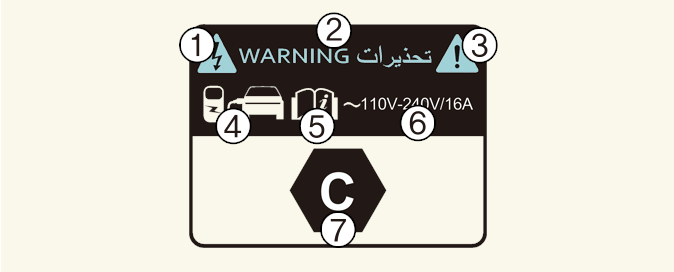

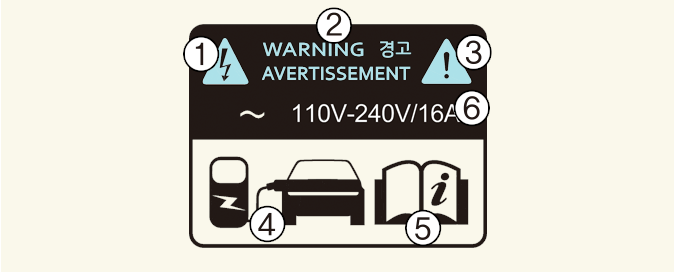

Elektrikli şarj etiketi
Elektrikli şarj etiketi şarj kapağına yapıştırılmıştır.
1 ~ 3: Yüksek voltaj uyarısı
4: Şarj kapağı tanımlayıcısı
5: Ayrıntılı bilgi için bkz. Daha Fazla Ayrıntı.
6: Şarj voltajı ve akım - (
) AC tek faz.
7: Şarj tipi tanımlayıcıları. Ayrıntılı bilgi için bkz. Daha Fazla Ayrıntı.
Elektrikli şarj etiketi sembol tablosu
|
Besleme Tipi |
Konfigürasyon |
Aksesuar Tipi |
Voltaj aralığı |
Tanımlayıcı |
|---|---|---|---|---|
|
AC |
7P |
Araç konektörü ve araç girişi |
≤480V RMS |
|
|
AC |
5P |
Araç konektörü ve araç girişi |
≤250 V RMS |
|
* : Bölgenize bağlı olarak bu kablo aracınızda bulunmayabilir.
