Sigorta/röle paneli açıklaması
Sigorta/röle paneli kapaklarının içinde, sigorta/röle adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz.
Bu kullanım kılavuzundaki tüm sigorta paneli açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızdaki sigorta panelini incelediğinizde sigorta paneli etiketine bakın.

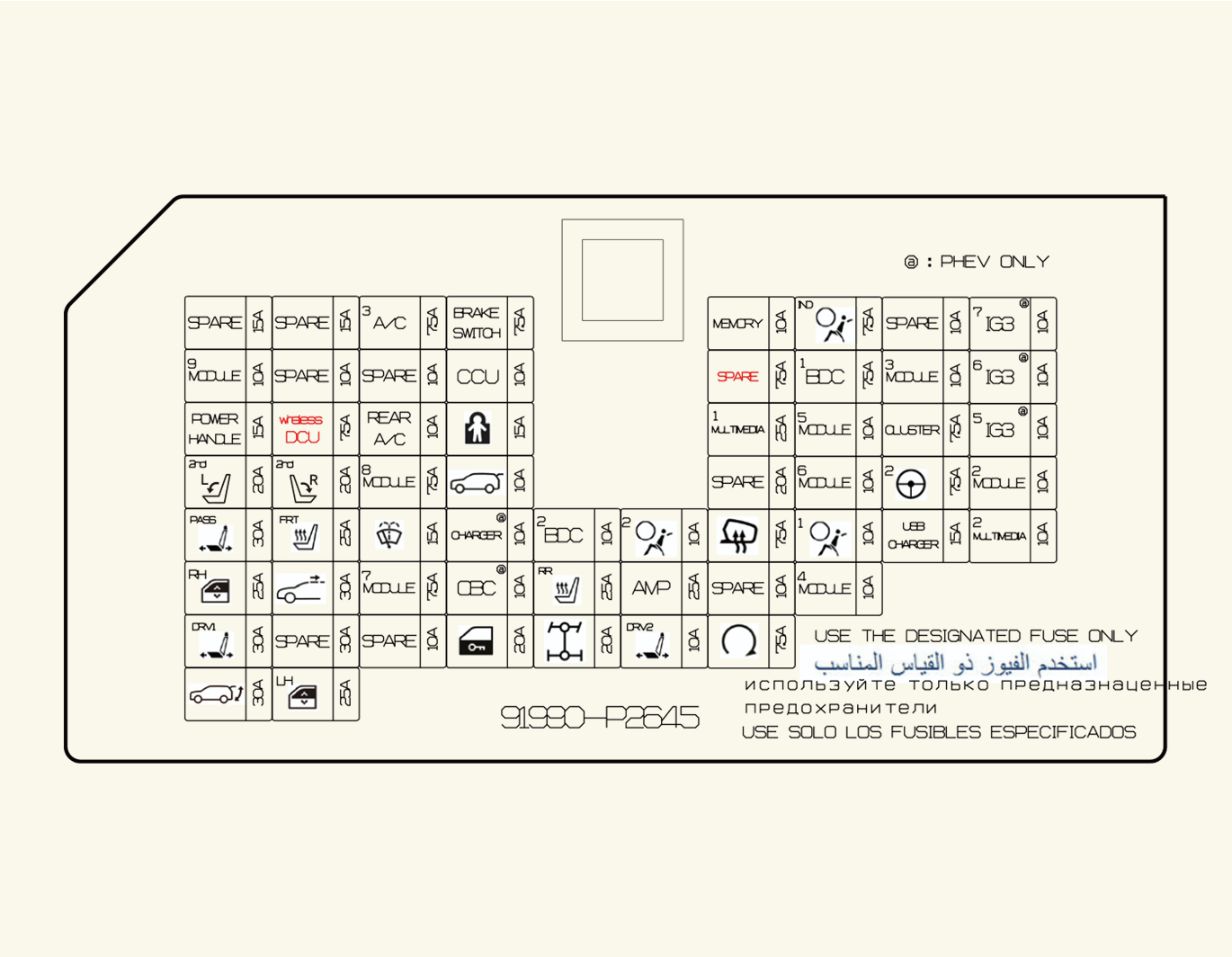

Sürücü tarafı sigorta paneli
|
Sigorta Adı |
Sembol |
Sigorta Derecesi |
Devre Korumalı |
|---|---|---|---|
|
A/C3 |
 |
7,5A |
MTC (Manuel Sıcaklık Kontrolü), DATC (Çift Otomatik Sıcaklık Kontrolü), ERJB (PTC ISITICI2 RÖLESİ) |
|
BRAKE SWITCH |
 |
7,5A |
BDC (Gövde Alanı Kontrol Modülü), Stop Lambası Düğmesi |
|
MEMORY |
 |
10A |
Gösterge Paneli, Durum Lambası Ünitesi, Durum Lambası Sol/Sağ, BDC (Gövde Alanı Kontrol Modülü), Dahili Kamera Ünitesi, HUD, MTC (Manuel Sıcaklık Kontrolü), DATC (Çift Otomatik Sıcaklık Kontrolü), ADAS PRK ECU, Arka Klima Anahtarı |
|
A/BAG IND |
 |
7,5A |
Baş Üstü Konsolu |
|
MODULE9 |
 |
10A |
OBD (Araç İçi Teşhis), Anahtar Solenoidi, Tehlike Düğmesi, Çok İşlevli Düğme, Yağmur Sensörü, UIP Siren Sensörü, Elektrikli Cam Ana Düğmesi, Sürücü Dış Kapı Kolu Düğmesi, Yolcu Dış Kapı Kolu Düğmesi, Elektrikli Bagaj Kapağı Ünitesi, 1. Koltuk Elektrikli Koltuk Ünitesi |
|
IG3 7 |
 |
10A |
CDM (Şarj Kapağı Modülü) - PHEV |
|
CCU |
 |
10A |
CCU (Merkezi İletişim Ünitesi) |
|
BDC1 |
 |
7,5A |
BDC (Gövde Alanı Kontrol Modülü) |
|
MODULE3 |
 |
10A |
CCU (Merkezi İletişim Ünitesi), DCU (Veri Bağlantı Ünitesi), Stop Lambası Düğmesi |
|
IG3 6 |
 |
10A |
DATC (Çift Otomatik Sıcaklık Kontrolü), CCNC (Bağlantılı Araç Navigasyon Kokpiti) - PHEV |
|
POWER HANDLE |
 |
15A |
Tilt-Tele Ünitesi |
|
wireless DCU |
 |
7,5A |
DCU (Veri Bağlantı Ünitesi) |
|
REAR A/C |
 |
10A |
Arka Klima Düğmesi, Arka Klima Üfleyici Motoru |
|
CHILD LOCK |
 |
15A |
Arka Kapı Çocuk Kilidi Sol/Sağ |
|
MULTI MEDIA1 |
 |
25A |
CCNC (Bağlantılı Araç Navigasyon Kokpiti) |
|
MODULE5 |
 |
10A |
Kablosuz Şarj Cihazı, OBD, MTC (Manuel Sıcaklık Kontrolü), DATC (Çift Otomatik Sıcaklık Kontrolü), ECM/DCM Aynası, Dahili Kamera Ünitesi, CCNC (Bağlantılı Araç Navigasyon Kokpiti), 1. Koltuk Elektrikli Koltuk Ünitesi, Amplifikatör, HLLD (Far Seviyesini Ayarlama Cihazı) |
|
CLUSTER |
 |
7,5A |
Gösterge Paneli, HUD (Göz Hizası Gösterge Paneli) |
|
IG3 5 |
 |
10A |
CCU (Merkezi İletişim Ünitesi) - PHEV |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
2. Koltuk Katlama Aktüatörü SOL |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
2. Koltuk Katlama Aktüatörü SAĞ |
|
MODULE8 |
 |
7,5A |
P_LBM (Park Etme-Lityum Batarya Modülü) |
|
T/GATE OPEN |
 |
10A |
Bagaj Kapağı Mandalı |
|
MODULE6 |
 |
7,5A |
Çok İşlevli Düğme, Elektrikli Cam Ana Düğmesi |
|
MDPS2 |
 |
7,5A |
MDPS (Motorlu Hidrolik Direksiyon) Ünitesi * MDPS (Motor Tahrikli Servo Direksiyon), EPS (Elektrikli Servo Direksiyon) ile aynıdır. |
|
MODULE2 |
 |
10A |
CCNC (Bağlantılı Araç Navigasyon Kokpiti) Klavye, BDC (Gövde Alanı Kontrol Modülü), CCU (Merkezi İletişim Ünitesi), USB Şarj Cihazı, Dahili Kamera Ünitesi, CCNC (Bağlantılı Araç Navigasyon Kokpiti), MTC, DCU (Veri Bağlantı Ünitesi), Baş Üstü Konsolu, Amplifikatör, ADAS Park Ünitesi |
|
P/SEAT PASS |
 |
30A |
Yolcu Elektrikli Koltuk Motoru |
|
S/HEATER FRT |
 |
25A |
1. Koltuk Isıtıcısı/Havalandırması SOL/SAĞ |
|
WASHER |
 |
15A |
Çok İşlevli Düğme |
|
CHARGER |
|
10A |
CDM (Şarj Kapağı Modülü), ACTR Girişi - PHEV |
|
BDC2 |
 |
10A |
BDC (Gövde Alanı Kontrol Modülü), Sürücü Dış Kapı Kolu Düğmesi, Yolcu Dış Kapı Kolu Düğmesi, ATM Kolu, Digitalkey 2.0 Ünitesi/Sensörü |
|
A/BAG2 |
 |
10A |
Hava Yastığı Kontrol Ünitesi |
|
HEATED MIRROR |
 |
7,5A |
Isıtmalı Dış Ayna SOL/SAĞ |
|
A/BAG1 |
 |
10A |
Hava Yastığı Kontrol Ünitesi |
|
USB CHARGER |
 |
15A |
Bagaj USB Şarj Cihazı SOL/SAĞ, 1. Koltuk USB Şarj Cihazı SOL/SAĞ |
|
MULTI MEDAI2 |
 |
10A |
Kullanılmıyor |
|
P/WINDOW RH |
 |
25A |
Elektrikli Cam Motoru SAĞ |
|
SUNROOF |
 |
40 A |
Panoramik Açılır Tavan Motoru |
|
MODULE7 |
|
7,5A |
BDC (Gövde Alanı Kontrol Modülü) |
|
OBC |
 |
10A |
OBC (Araç İçi Şarj Cihazı) - PHEV |
|
S/HEATER RR |
 |
15A |
2. Koltuk Isıtıcısı SOL/SAĞ |
|
AMP |
 |
25A |
Amplifikatör |
|
MODULE4 |
 |
10A |
Ön Görüş Kamerası, Tilt-Tele Ünitesi, C/PAD Düğmesi, ADAS Sürüş Ünitesi, Arka Köşe Radarı SOL/SAĞ, 4WD ECU, DCU (Dozaj Kontrol Ünitesi), Konsol Düğmesi, ADAS Park Ünitesi, Ön Radar, Ön Köşe Radarı SOL/SAĞ |
|
P/SEAT DRV1 |
 |
30A |
Sürücü Elektrikli Koltuk Motoru |
|
DR LOCK |
 |
20A |
Tüm Kapıları Kilitleme/Açma |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Sürücü Elektrikli Koltuk Motoru |
|
START |
 |
10A |
BDC (Gövde Alanı Kontrol Modülü), Kontak Düğmesi |
|
POWER TAILGATE |
|
15A |
Elektrikli Bagaj Kapağı Ünitesi |
|
P/WINDOW LH |
 |
25A |
Elektrikli Cam Motoru SOL |

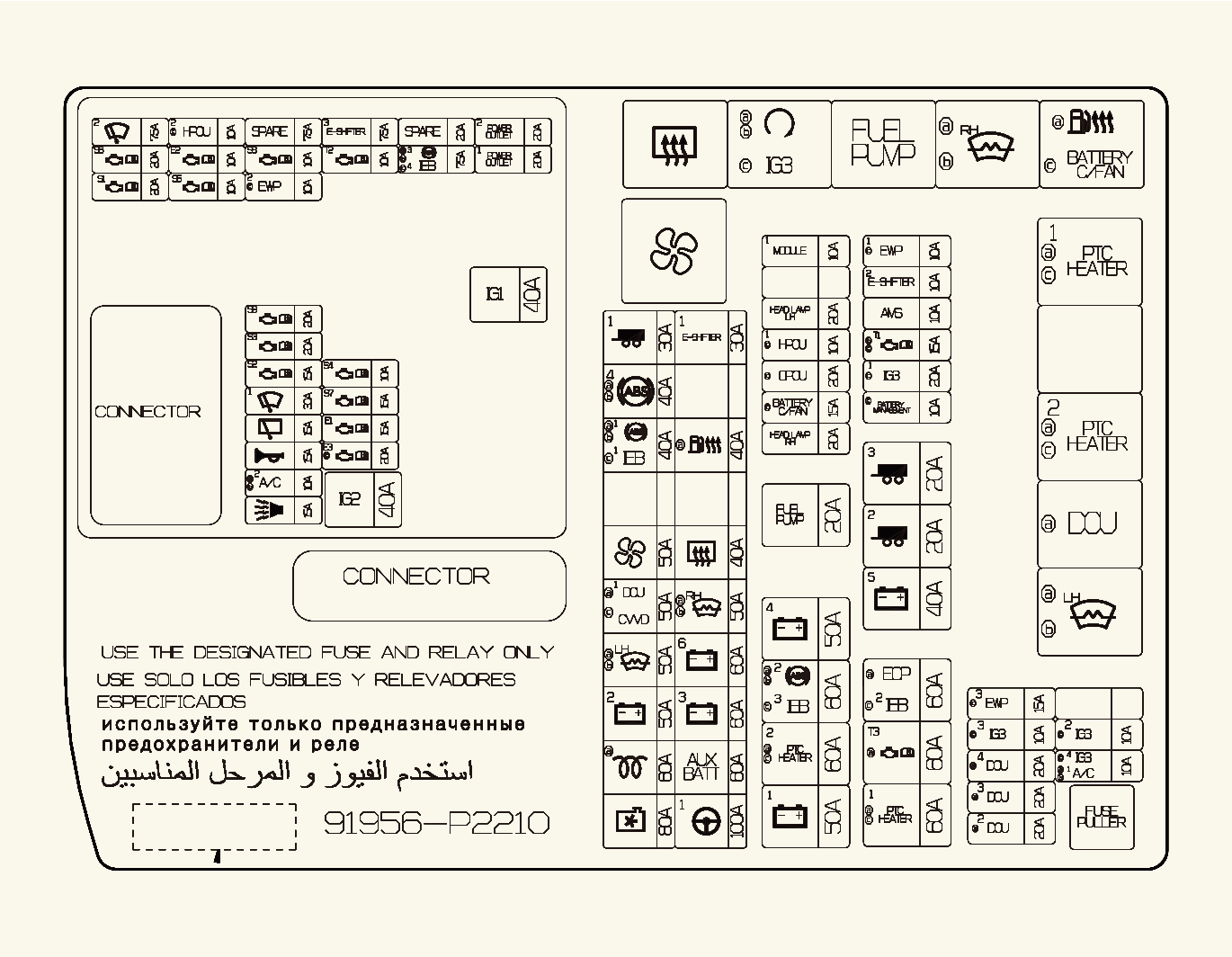

Motor kısmı sigortası paneli
Bu kullanım kılavuzundaki tüm sigorta paneli açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızdaki sigorta panelini kontrol ederken sigorta kapağının iç kısmındaki sigorta paneli etiketine bakın. Bu şema size araçlarınızla ilgili özel bilgiler sağlar.
|
COOLING FAN |
Sembol |
Sigorta Değeri |
Devre Korumalı |
|---|---|---|---|
|
GCU |
 |
80 A 100 A |
Soğutma Fanı Motoru 80A (600W), Soğutma Fanı Motoru 100A (715W) |
|
B+2 |
 |
60 A |
Kullanılmıyor |
|
W/S Heated Glass LH |
 |
50 A |
PDC (Güç Alanı Kontrol Modülü) |
|
CVVD |
 |
50 A |
Kullanılmıyor |
|
BLOWER |
 |
50 A |
CVVD |
|
IEB1 |
 |
50 A |
Üfleyici Rölesi |
|
ABS4 |
|
40 A |
IEB Ünitesi |
|
TRAILER1 |
 |
40 A |
Kullanılmıyor |
|
MDPS1 |
 |
30 A |
Römork Modülü |
|
AUX BATT |
 |
100 A |
MDPS (Motorlu Hidrolik Direksiyon) Ünitesi * MDPS (Motor Tahrikli Servo Direksiyon), EPS (Elektrikli Servo Direksiyon) ile aynıdır. |
|
B+3 |
 |
60 A |
Arka Klima Düğmesi, Arka Klima Üfleyici Motoru |
|
B+6 |
 |
60 A |
PDC (Güç Alanı Kontrol Modülü) |
|
W/S Heated Glass RH |
 |
60 A |
PCB Bloku |
|
REAR HEATED |
 |
50 A |
Kullanılmıyor |
|
FUEL HEATER |
 |
40 A |
Arka Cam Isıtmalı Rölesi |
|
E-SHIFTER1 |
 |
40 A |
Kullanılmıyor |
|
B+1 |
 |
30 A |
SCU (Elektronik Vites Değiştirme Kontrol Ünitesi) |
|
PTC HEATER2 |
 |
50 A |
PDC (Güç Alanı Kontrol Modülü) |
|
IEB3 |
 |
60 A |
[D2.2] PTC Heater Relay2 |
|
B+4 |
 |
60A |
IEB Ünitesi |
|
FUEL PUMP |
 |
50 A |
PDC (Güç Alanı Kontrol Modülü) |
|
HEAD LAMP RH |
 |
20 A |
Yakıt Pompası Rölesi |
|
BATTERY C/FAN |
 |
20 A |
FAR SAĞ |
|
OPCU |
 |
15 A |
Batarya Soğutma Fanı |
|
HPCU |
 |
20 A |
OPCU (Yağ Pompası Kontrol Ünitesi) |
|
HEAD LAMP LH |
 |
10A |
HPCU |
|
MODULE1 |
 |
20 A |
FAR SOL |
|
PTC HEATER1 |
 |
10A |
UIP (Ultrasonik İzinsiz Giriş Koruması) Sireni |
|
TCU3 |
 |
60A |
PTC Isıtıcı Rölesi1 |
|
IEB2 |
 |
60 A |
Kullanılmıyor |
|
B+5 |
|
60A |
IEB Ünitesi |
|
TRAILER2 |
 |
40 A |
PDC (Güç Alanı Kontrol Modülü) |
|
TRAILER3 |
 |
20 A |
Römork Modülü |
|
BMS |
 |
20 A |
Römork Modülü |
|
IG3 1 |
 |
10 A |
BMS (Batarya Yönetim Sistemi) |
|
TCU1 |
 |
20A |
IG3 Ana Güç - PHEV |
|
AMS |
 |
15 A |
[G2.5] TCU |
|
E-SHIFTER2 |
 |
10 A |
Batarya Sensörü |
|
EWP1 |
 |
10 A |
SCU (Elektronik Vites Değiştirme Kontrol Ünitesi), Konsol Düğmesi |
|
DCU2 |
 |
10 A |
EWP (Elektrikli Su Pompası) |
|
DCU3 |
 |
20 A |
Kullanılmıyor |
|
DCU4 |
 |
20 A |
Kullanılmıyor |
|
IG3 3 |
 |
20 A |
Kullanılmıyor |
|
EWP 3 |
 |
10A |
BMS (Batarya Yönetim Sistemi), OBC (Araç İçi Şarj Cihazı) - PHEV |
|
IG3 4 |
 |
15 A |
EWP (Elektrikli Su Pompası) |
|
IG3 2 |
 |
10A |
A/CON Kompresör - PHEV |
|
COOLING FAN |
 |
15A |
HPCU, SCU (Elektronik Vites Değiştirme Kontrol Ünitesi) - PHEV |
|
Sigorta Adı |
Sembol |
Sigorta Değeri |
Devre Korumalı |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB Bloku (ACC Rölesi, IG1 Relay) |
|
IG2 |
 |
40 A |
PCB Bloku (IG2 Relay), Marş Rölesi |
|
WIPER FRT2 |
 |
7,5 A |
BDC (Gövde Alanı Kontrol Modülü), ECU (Motor Kontrol Ünitesi) |
|
SENSOR6 |
 |
20 A |
Oksijen Sensörü (Aşağı) |
|
SENSOR1 |
 |
20 A |
Ateşleme Bobini #1/#2/#3/#4 |
|
ECU2 |
 |
10 A |
ECU (Motor Kontrol Ünitesi) |
|
SENSOR5 |
 |
10 A |
Yakıt Pompası Rölesi |
|
SENSOR8 |
 |
10 A |
OPCU (Yağ Pompası Kontrol Ünitesi) |
|
EWP2 |
 |
10 A |
EWP (Elektrikli Su Pompası) |
|
SENSOR9 |
 |
20 A |
ECU (Motor Kontrol Ünitesi) |
|
SENSOR3 |
 |
20 A |
ECU (Motor Kontrol Ünitesi) |
|
SENSOR2 |
 |
15 A |
Aktif Temizleme Pompası |
|
WIPER FRT1 |
 |
30 A |
PCB Bloku (Ön Silecek Rölesi Yüksek, Düşük) |
|
WIPER RR |
 |
15 A |
PCB Bloku (Arka Silecek Rölesi) |
|
HORN |
 |
15 A |
PCB Bloku (Korna Rölesi) |
|
A/CON2 |
 |
10 A |
Kullanılmıyor |
|
B/ALARM HORN |
 |
15 A |
PCB Bloku (Hırsız Alarmı Korna Rölesi) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (Elektronik Vites Değiştirme Kontrol Ünitesi), Konsol Düğmesi |
|
TCU2 |
 |
10 A |
TCU |
|
SENSOR4 |
 |
10 A |
Soğutma Fanı, Değişken Emme Solenoidi, Sürekli kam mili kontrolü, Elektrikli Termostat, Tahliye Kontrol Solenoid Valfi, Devridaim Valfi, Buhar Kaçağı Kontrol Modülü |
|
SENSOR7 |
 |
15 A |
Oksijen Sensörü (Yukarı) |
|
ECU1 |
 |
15 A |
ECU (Motor Kontrol Ünitesi) |
|
ECU 3 |
 |
20 A |
ECU (Motor Kontrol Ünitesi) |
|
IEB 4 |
 |
10 A |
IEB (Entegre Elektrikli Fren Ünitesi) |
|
POWER OUTLET2 |
 |
20 A |
Arka Konsol Prizi |
|
POWER OUTLET1 |
 |
20 A |
Bagaj Elektrik Prizi |
Röle tipi için aşağıdaki tabloya bakın.
|
Röle Adı |
Tip |
|---|---|
|
Yakıt Pompası Rölesi |
MİKRO |
|
Batarya C/FAN Rölesi |
MİKRO |
|
PTC Isıtıcı #1 Rölesi |
MİKRO |
|
PTC Isıtıcı #2 Rölesi |
MİKRO |
|
Üfleyici Rölesi |
MİNİ |
|
Arka Isıtmalı Röle |
MİKRO |

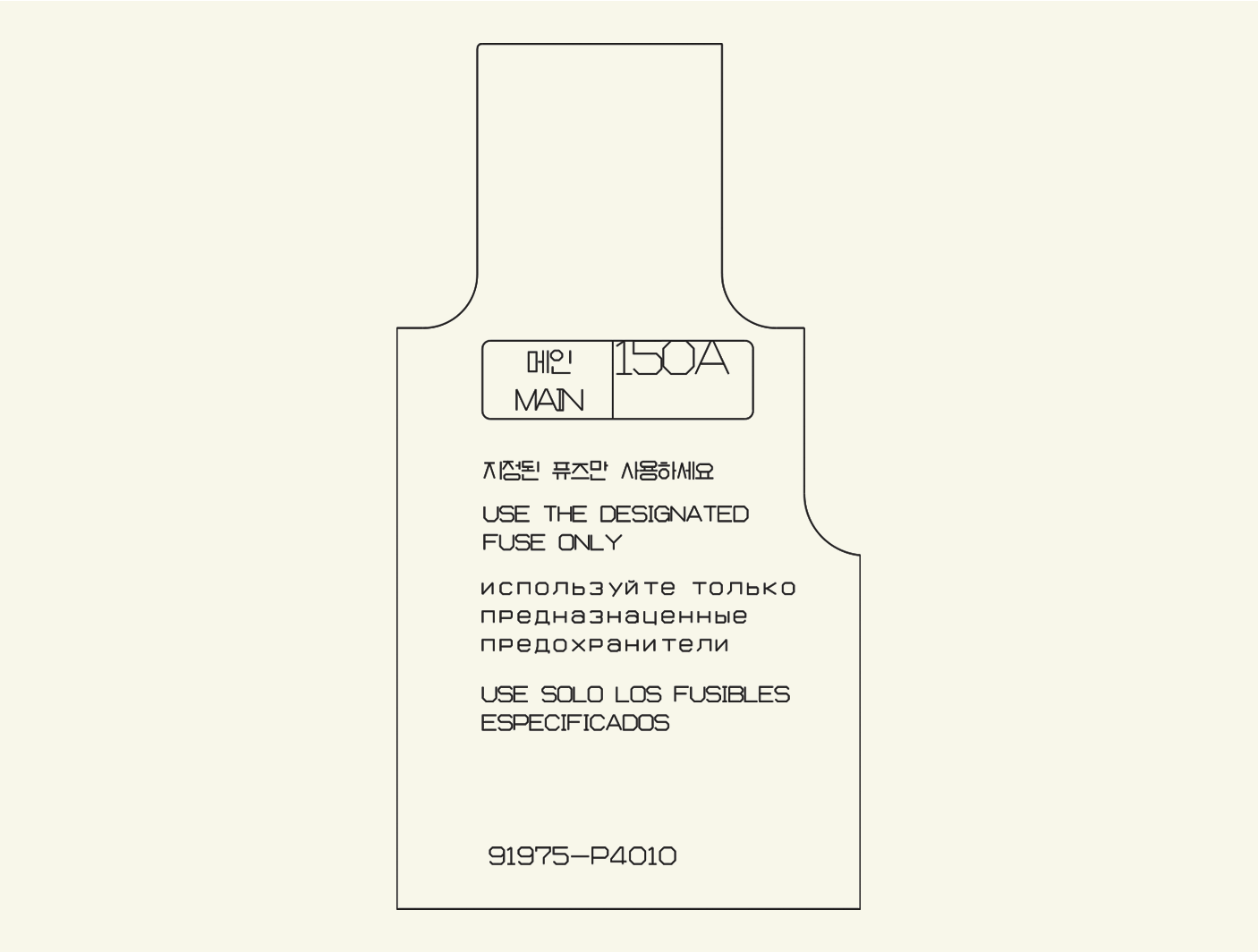

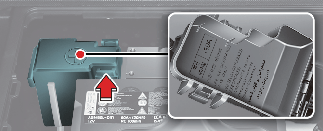

Motor bölmesi sigorta paneli (Akü kutup başı kapağı)
