Beskrivelse av sikringer/relépanel
Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.
Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.

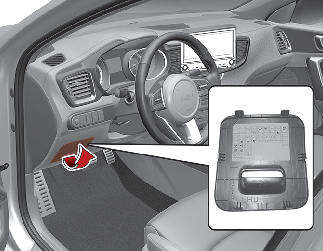

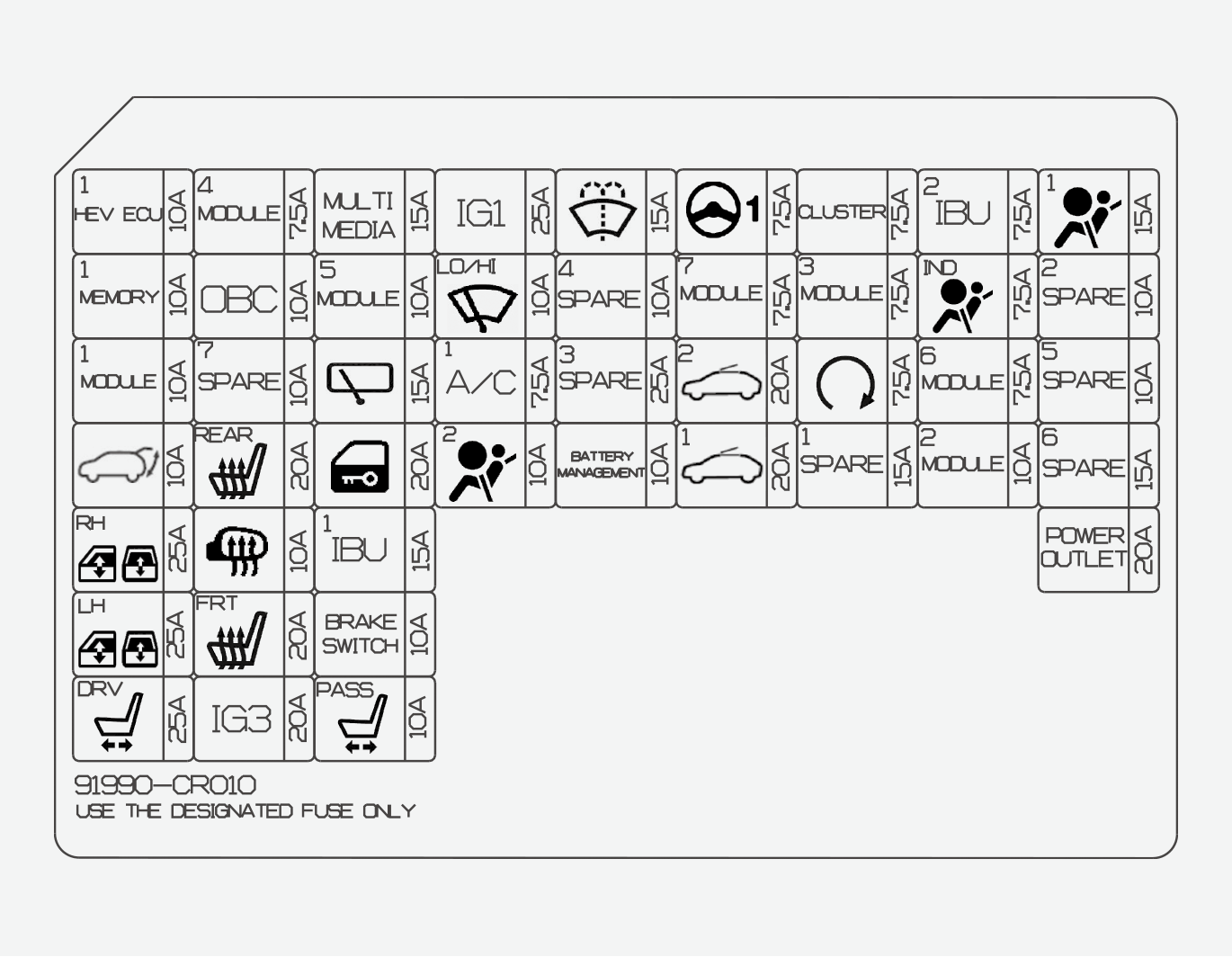

Sikringspanel på førersiden (Plug-in-hybrid)
|
Navn på sikring |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
HEV ECU 1 |
 |
10 A |
HPCU (Hybridkraftkontrollenhet) |
|
MEMORY1 |
 |
10 A |
IMS-modul for fører (integrert minnesystem), kontrollmodul for klimaanlegg, elektrisk baklukemodul, instrumentpanel |
|
MODULE1 |
 |
10 A |
Datalinkkontakt, varselblinkbryter, instrumentpanel, ICM-reléboks (relé for inn-/utfelling av speil), automatisk lys- og fotosensor, konsollbryter, utvendig smartnøkkel-dørhåndtak for fører/passasjer, ladekontakt til lampe, koblingsboks i motorrom (ladelåsrelé, ladeopplåsingslrelé) |
|
BAKLUKE |
 |
10 A |
Baklukerelé |
|
EL.VIND. H |
 |
25 A |
Relé elektrisk vindu høyre side, elektrisk sikkerhetsvindusmodul for fører/passasjer, høyre sikkerhetsvindusmodul bak |
|
EL.VIND. V |
 |
25 A |
Relé elektrisk vindu venstre side, elektrisk sikkerhetsvindusmodul for fører/passasjer, venstre sikkerhetsvindusmodul bak |
|
P/SETE FRER |
 |
25 A |
IMS-modul for fører (integrert minnesystem), manuell bryter for førersete |
|
MODULE4 |
 |
7,5 A |
Parkeringsassistent-parallell kontrollmodul, kollisjonsputebryter, IBU (Integrert styringsmodul for karosseri), Frontkamera, Hjørneradar bak LH/RH, Elektrisk parkeringsbrems-bryter, VESS høytaler, Elektrisk vannpumpe (Motor), Frontradar |
|
OBC |
 |
10 A |
OBC-enhet (ombordlader) |
|
S/VARMEAPPARAT RR |
 |
20 A |
Bakre setevarmer-styringsmodul |
|
OPPVARMET SPEIL |
 |
10 A |
Elektrisk sidespeil fører/passasjer, styringsmodul for klimaanlegg |
|
S/VARMER (FORAN) |
 |
20 A |
Fremre setevarmerstyringsmodul, fremre seteluftventilasjon-styringsmodul |
|
IG3 |
 |
20 A |
Bakre underblokk (IG3 1-relé), ICM (integrert kretsmodul) reléboks (IG3 2/3-relé) |
|
MULTIMEDIA |
 |
15 A |
Audio, hovedenhet for audio/video og navigasjon |
|
MODULE5 |
 |
10 A |
Baksetevarmer-styringsmodul, kollisjonsputebryter, datalinkontakt, elektrokromt speil, Audio, hovedenhet for audio/video og navigasjon, belysning av girspak til automatisk girkasse, styringsmodul for klimaanlegg, forsetevarmer-styringsmodul, fremre seteluftventilasjon-styringsmodul, førerens IMS-modul, fronlykt V/H |
|
BAKRE VINDUSVISKER |
 |
15 A |
Motor for bakre vindusvisker, ICM (integrert kretsmodul) reléboks (relé for bakre vindusvisker) |
|
DØRLÅS |
 |
20 A |
Dørlås/-åpningsrelé, ICM (integrert kretsmodul) reléboks (baklåsrelé) |
|
IBU1 |
 |
15 A |
IBU (integrert kontrollmodul for karosseri) |
|
BREMSEKOBLING |
 |
10 A |
IBU (integrert kontrollmodul for karosseri), bremselysbryter |
|
P/SETE PASS |
 |
10 A |
Passasjersete manuell bryter |
|
IG1 |
 |
25 A |
PCB-blokk (sikringsnavn - IG3 1, HEV HCU2, IEB4, DCT4) |
|
VISKER |
 |
10 A |
PCB-blokk, (frontvindusviskerrelé (lav)), motor for frontvisker, IBU (integrert kontrollmodul for karosseri), ECM (kontrollmodul for motor) |
|
A/C1 |
 |
7,5 A |
Koblingsblokk for motorrom (PTC-varmerelé 2, vifterelé, PTC-varmerelé 1, ladeopplåsingsrelé), airconditionstyringsmodul, elektronisk airconditionkompressor |
|
AIR BAG2 |
 |
10 A |
SRS-styringsmodul |
|
SPYLER |
 |
15 A |
Multifunksjonsbryter |
|
BATTERIHÅNDTERING |
 |
10 A |
BMS-styringsmodul (batterisystem) |
|
MDPS |
 |
7,5 A |
MDPS-enhet (motordreven servostyring) |
|
MODULE7 |
 |
7,5 A |
Bakre setevarmer-styringsmodul, fremre setevarmer-styringsmodul, fremre seteluftventilasjon-styringsmodul, dysevarmer, kjøleviftestyring |
|
SOLTAK 2 |
 |
20 A |
Motor for panoramasoltak |
|
SUNROOF 1 |
 |
20 A |
Motor for panoramasoltak |
|
PANEL |
 |
7,5 A |
Instrumentpanel |
|
MODULE3 |
 |
7,5 A |
Bryter for sportsmodus, bremselysbryter |
|
START |
 |
7,5 A |
Inhibitorbryter |
|
IBU2 |
 |
7,5 A |
IBU (integrert kontrollmodul for karosseri) |
|
AIRBAG-IND. |
 |
7,5 A |
Instrumentpanel, varselblinkbryter |
|
MODULE6 |
 |
7,5 A |
IBU (integrert kontrollmodul for karosseri) |
|
MODULE2 |
 |
10 A |
Audio, hovedenhet for audio/video og navigasjon, IBU (integrert kontrollmodul for karosseri), trådløs lader, koblingsblokk for motorrom (relé for strømuttak), bryter for elektrisk sidespeil |
|
AIR BAG1 |
 |
15 A |
SRS-styringsmodul |
|
STRØMUTTAK |
 |
20 A |
Strømuttak VENSTRE SIDE |

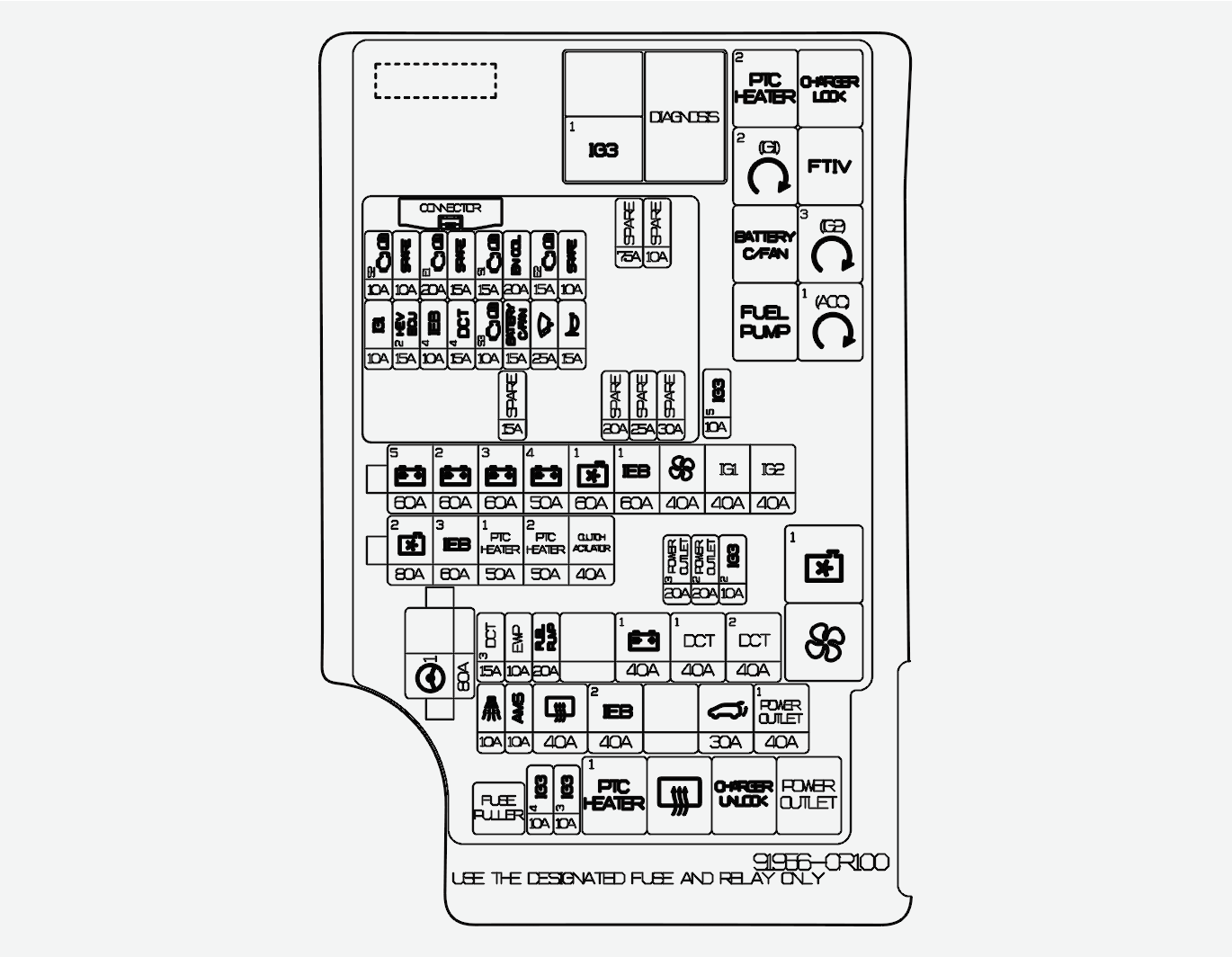

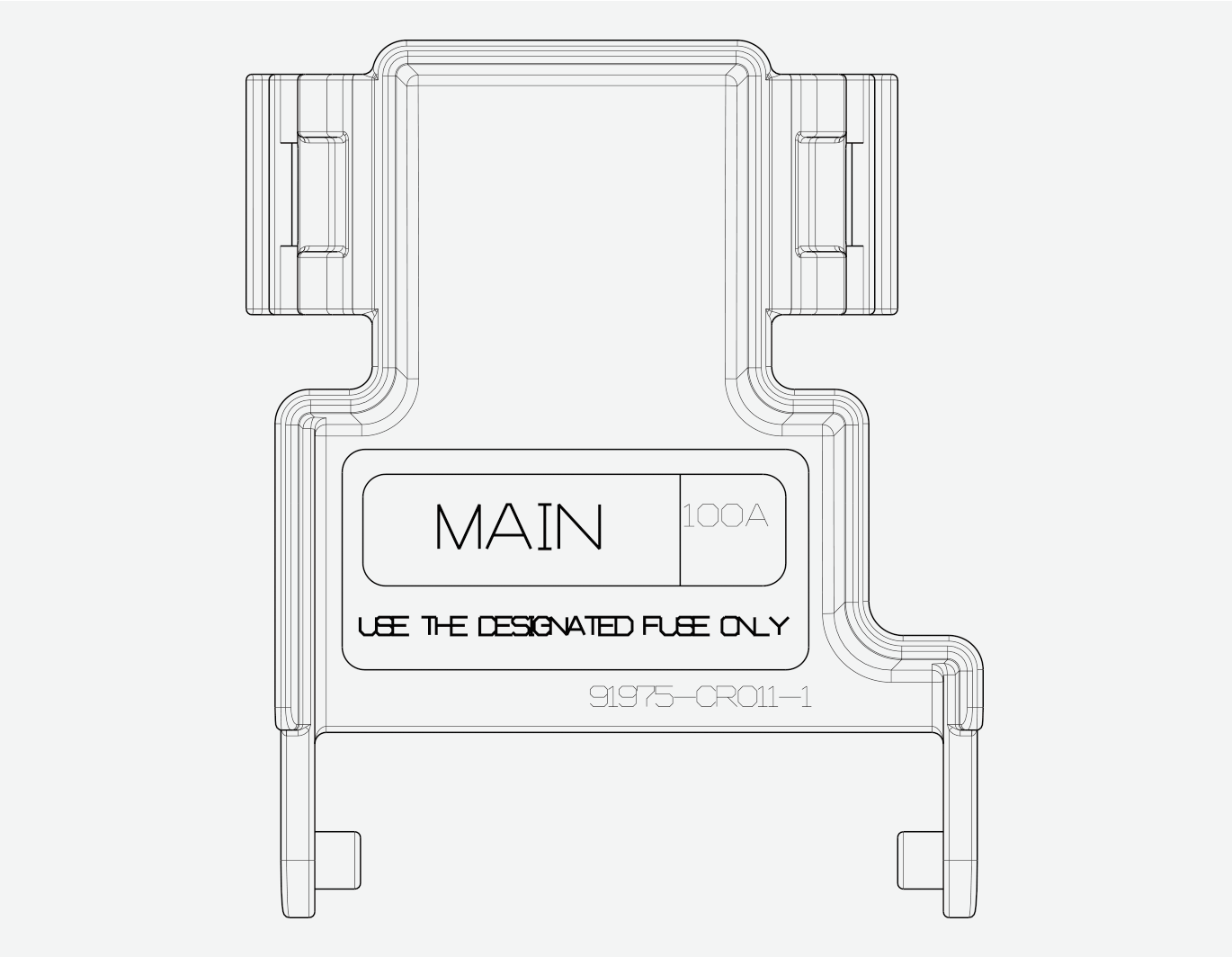

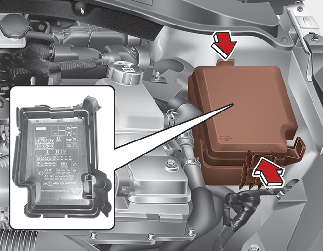

Batteripoldeksel (Plug-in-hybrid)
|
Navn på sikring |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
MDPS |
|
80 A |
MDPS-enhet (motordreven servostyring) |
|
BATT5 |
 |
60 A |
PCB-blokk (sikringsnavn: BATTERY C/FAN, WIPER, HORN, ECU2, motorstyringsrelé) |
|
BATT2 |
 |
60 A |
ICU-koblingsblokk (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATT3 |
 |
60 A |
ICU-koblingsblokk (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
ICU-koblingsblokk (sikringsnavn: TAIL GATE, P/WDW RH, P/WDW RH, P/SEAT DRV, S/HEATER FRT, IG3, P/SEAT PASS, MDPS (motordrevet servostyring), SUNROOF 2, SUNROOF 1) |
|
COOLING FAN1 |
|
60 A |
Kjølevifterelé 1 |
|
IEB1 |
 |
60 A |
Integrert bremsekontrollmodul |
|
VIFTE |
 |
40 A |
VIFTERELÉ |
|
IG1 |
|
40 A |
PDM-relé 2 (IG1), PDM-relé 1 (ACC) |
|
IG2 |
 |
40 A |
PDM-relé 3 (IG2) |
|
COOLING FAN2 |
|
80 A |
Kjøleviftestyring |
|
IEB3 |
 |
60 A |
Integrert bremsekontrollmodul |
|
PTC-VARMER 1 |
 |
50 A |
PTC-varmerelé 1 |
|
PTC-VARMER 2 |
 |
50 A |
PTC-varmerelé 2 |
|
CLUTCHUTLØSER |
 |
40 A |
Clutchutløser (HEV) |
|
STRØMUTTAK3 |
 |
20 A |
Bakre strømuttak |
|
STRØMUTTAK2 |
 |
20 A |
Strømuttak HØYRE SIDE |
|
IG3 2 |
 |
10 A |
Instrumentpanel, ladelampe, Audio, hovedenhet for audio/video og navigasjon |
|
DCT3 |
 |
15 A |
TCM (Girstyringsmodul) |
|
EWP |
 |
10 A |
Elektrisk vannpumpe (motor) |
|
DRIVSTOFFPUMPE |
 |
20 A |
Drivstoffpumperelé |
|
BATT1 |
 |
40 A |
ICU-koblingsbokk (LANGTIDS LADELÅSRELÉ, sikringsnavn: HEV ECU1, MODULE1, OBC (ombordlader), S/VARMEAPPARAT RR, DØRLÅS, IBU (integrert karosseristyringsenhet)1, BREMSEKOBLING, AIR BAG2) |
|
DCT1 |
 |
40 A |
TCM (Girstyringsmodul) |
|
DCT2 |
 |
40 A |
TCM (Girstyringsmodul) |
|
TYVERIALARM |
 |
10 A |
ICM (integrert kretsmodul)-reléboks (B/alarm-hornrelé) |
|
AMS |
 |
10 A |
Batterisensor |
|
RR HTD |
 |
40 A |
RELÉ FOR OPPVARMING BAK |
|
IEB2 |
 |
40 A |
Integrert elektrisk bremsemodul, multifunksjonell diagnosekontakt |
|
PTGM |
 |
30 A |
Elektrisk baklukemodul |
|
STRØMUTTAK1 |
 |
40 A |
STRØMUTTAKRELÉ |
|
IG3 4 |
 |
10 A |
OBC (ombordlader), HPCU (Hybridkraftkontrollenhet), ECM (motorstyringsmodul), TCM (girstyringsmodul) |
|
IG3 3 |
 |
10 A |
Elektrisk vannpumpe (HEV) |
|
IG3 5 |
 |
10 A |
BMS-styringsmodul (batterisystem), Inhibitorbryter, Batteri kjølevifterelé, ICU-koblingsblokk (IPS-styringsmodul) |
|
Navn på sikring |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Underblokk for motorrom (PTC-varmerelé 2) |
|
HEV HCU2 |
 |
15 A |
HPCU (Hybridkraftkontrollenhet), clutchutløser (HEV) |
|
IEB4 |
 |
10 A |
Integrert elektrisk bremsemodul, multifunksjonell diagnosekontakt |
|
DCT4 |
 |
15 A |
Sportsmodusbryter |
|
SENSOR3 |
 |
10 A |
Koblingsblokk for motorrom (drivstoffpumperelé) |
|
BATTERI KJØLEVIFTE |
 |
15 A |
Motorromkoblingsblokk (batteri-/kjølevifterelé) |
|
VISKER |
 |
25 A |
Frontviskerrelé |
|
HORN |
 |
15 A |
Hornrelé |
|
SENSOR2 |
 |
10 A |
Motorrom-koblingsblokk (kjølevifterelé #1, TIV-relé), veivakselposisjonssensro #1 (innløp), kamakselposisjonssensor #2 (utblåsing), elektromagnetventil for rensekontroll, Ma luftflytsensor, oljestyringsventil #1 (innløp), oljestyringsventil #2 (utløp) |
|
ECU1 |
 |
20 A |
ECM (motorstyringsmodul) |
|
SENSOR1 |
 |
15 A |
Oksygensensor (opp/ned) |
|
TENNSPOLE |
 |
20 A |
Tenningsspole #1/#2/#3/#4 |
|
ECU2 |
 |
15 A |
ECM (motorstyringsmodul) |
|
Symbol |
Relénavn |
Type |
|---|---|---|
|
|
PTC-varmerelé 2 |
MICRO |
 |
PDM-relé 2 (IG1) |
MICRO |
|
|
BATTERI-/KJØLEVIFTERELÉ |
MICRO |
|
|
Drivstoffpumperelé |
MICRO |
 |
LÅSERELÉ FOR LADER |
MICRO |
 |
FTIV-relé |
MICRO |
 |
PDM-relé 3 (IG2) |
MICRO |
 |
PDM-relé 1 (ACC) |
MICRO |
 |
Kjølevifterelé 1 |
MINI |
|
|
VIFTERELÉ |
MINI |
 |
PTC-varmerelé 1 |
MICRO |
|
|
RELÉ FOR OPPVARMING BAK |
MICRO |
 |
ÅPNINGSRELÉ FOR LADER |
MICRO |
 |
STRØMUTTAKRELÉ |
MICRO |
 |
IG3-relé 1 (underblokk for motorrom) |
MICRO |
