Innstilling av frontlys og tåkelys foran (for Europa)

Innstilling av frontlys

Stasjonsvogn

CUV

Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.

Bilen bør stå på jevnt underlag.

Tegn opp vannrette linjer (Vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (Loddrett linje som går gjennom midten av frontlyktene) på skjermen.

Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.

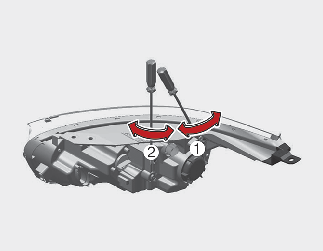

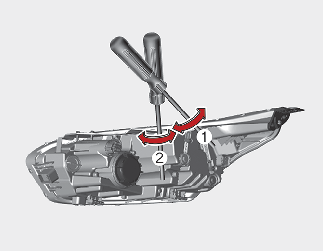

Du beveger nær- og fjernlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nær- og fjernlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.

Innstilling av tåkelys foran - For CUV

Tåkelyset foran kan stilles inn på samme måte som hovedlyset.
Med frontlykt og batteri i normal tilstand justerer du fremre tåkelys.

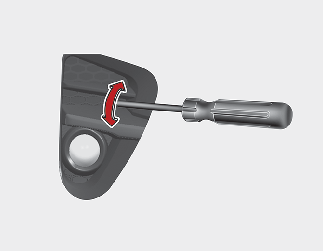

Du beveger fremre tåkelys opp eller ned ved å vri skrutrekkeren med klokken eller mot klokken.

Siktepunkt

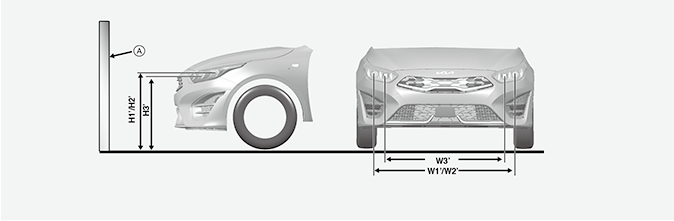

Stasjonsvogn (standardmodell)

* A: Skjerm

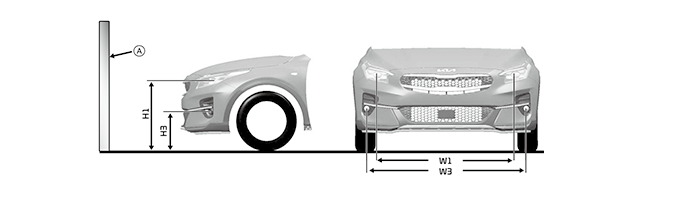

CUV (16/18-tommers dekk)

* A: Skjerm

Stasjonsvogn

Bilens tilstand	Frontlys (LED-type)
	Bakkeklaring		Avstand mellom lykter
	Nær-/fjernlys	Tåkelys	Nær-/fjernlys	Tåkelys
	H1'/H2'	H3'	W1'/W2'	W3'
Uten fører [mm]	706	686	1 404	1 191
Med fører [mm]	700	682	1 404	1 191

CUV (16-tommers dekk)

Bilens tilstand	Frontlys (LED-type)		Tåkelys foran (Lyspæretype)
	Bakkeklaring	Avstand mellom lykter	Bakkeklaring	Avstand mellom lykter
	Nær-/fjernlys	Nær-/fjernlys	H3	W3
	H1	W1	H3	W3
Uten fører [mm]	743	1 339	423	1 547
Med fører [mm]	737	1 339	429	1 547

CUV (18-tommers dekk)

Bilens tilstand	Frontlys (LED-type)		Tåkelys foran (Lyspæretype)
	Bakkeklaring	Avstand mellom lykter	Bakkeklaring	Avstand mellom lykter
	Nær-/fjernlys	Nær-/fjernlys	H3	W3
	H1	W1	H3	W3
Uten fører [mm]	754	1 339	435	1 547
Med fører [mm]	748	1 339	429	1 547

Frontlykt, nærlys (Venstrestyrt bil)

Basert på 10 m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre frontlys

C: Vertikal linje for pærens midtpunkt i høyre frontlys

D: Horisontal linje for pærenes midtpunkt i frontlysene

E: Bakke

F: Avskjæringslinje

Slå på nærlyset med 1 fører (75 kg) i bilen

Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.

Først justerer du krysningslinjen som skal tilpasses den horisontale linjen, og juster deretter med den vertikale linjen.

Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

* Hvis innstilling er nødvendig, må du justere siktepunktet etter den faktiske målingen av bakkeklaringen til et kjøretøy eller besøke Kia anbefaler å besøke en autorisert Kia -forhandler/servicepartner. Det er fordi det kan avvike fra bilens faktiske bakkeklaring.

Tåkelys foran

Basert på 10 m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre tåkelys

C: Vertikal linje for pærens midtpunkt i høyre tåkelys

D: Horisontal linje for pærenes midtpunkt i tåkelysene

E: Bakke

F: Avskjæringslinje

G: Øvre grense

Slå på tåkelys på uten at føreren er i bilen.

Grenselinjen mellom lys og mørke skal være innen det godkjente området (sjattert felt).
