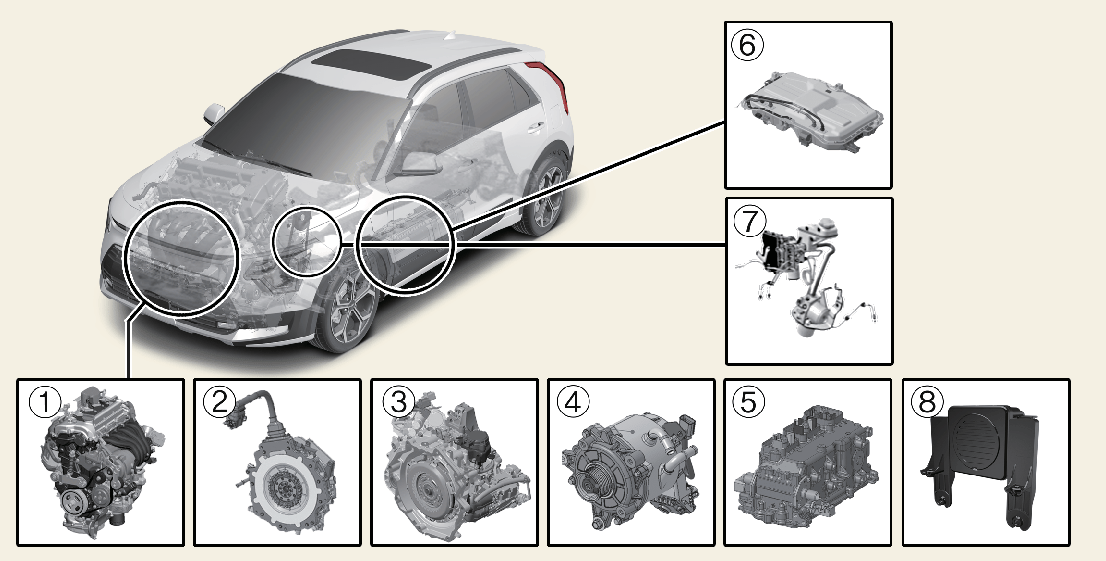

Pie elektrotīkla pieslēdzama hibrīda automobiļa sastāvdaļas
* Faktiskā forma var atšķirties no ilustrācijā redzamās.
-
Dzinējs: 1,6L
-
Motors: 32 kW (HEV) / 62 kW (PHEV)
-
Transmisija: 6DCT
-
Hibrīda starteris un ģenerators (HSG)
-
HPCU (Hybrid Power Control Unit — hibrīda jaudas vadības bloks)
-
Augstsprieguma akumulatora sistēma
-
Rekuperatīvo bremžu sistēma
-
Virtuālā dzinēja trokšņa sistēma (VESS)
Hibrīda akumulators izmanto augstu spriegumu, lai darbinātu elektromotoru un citus komponentus. Augstspriegums ir bīstams, ja tam pieskaras.
Jūsu automobilis ir aprīkots ar oranžas krāsas izolāciju, kas pārklāj augstsprieguma komponentus, lai pasargātu cilvēkus no elektriskās strāvas trieciena. Augstsprieguma brīdinājuma etiķetes ir piestiprinātas pie dažiem sistēmas komponentiem kā papildu brīdinājumi. Veiciet automobiļa apkopi profesionālā remontdarbnīcā. Kia iesaka apmeklēt pilnvarotu Kia izplatītāju / servisa partneri.

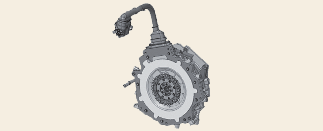

* 1: atrodas dzinēja nodalījumā

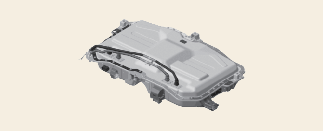

* 2: atrodas zem grīdas
Nepieskarieties oranžas krāsas komponentiem vai komponentiem, kas marķēti kā augstsprieguma komponenti, tostarp vadiem, kabeļiem un savienojumiem. Ja izolatori vai pārsegi tiek sabojāti vai demontēti, pastāv smagu traumu vai nāves risks elektrošoka rezultātā.
Mainot drošinātājus dzinēja nodalījuma, nekad nepieskarieties HPCU. HPCU darbojas zem augsta sprieguma. Pieskaršanās HPCU var izraisīt elektrošoku, smagas traumas vai nāvi.
Hibrīda sistēmā hibrīda akumulators izmanto augstu spriegumu, lai darbinātu elektromotoru un citus komponentus. Šī augstsprieguma hibrīda akumulatora sistēma var būt ļoti bīstama.
Nekad nepieskarieties hibrīda sistēmai. Pieskaršanās hibrīda akumulatora sistēmai var izraisīt smagas traumas vai nāvi.
-
Nekraujiet priekšmetus zonā aiz augstsprieguma akumulatora. Sadursmes gadījumā akumulators var kļūt nestabils, vai tā darbība var pasliktināties.
-
Nerīkojieties ar lielu spēku vai neizvietojiet nekādus priekšmetus uz bagāžas nodalījuma. Šāds mēģinājums var izjaukt augstsprieguma akumulatora korpusu, izraisot drošības problēmas vai pasliktinot darbību.
-
Ja salonā iekraujat uzliesmojošus šķidrumus, rīkojieties ļoti uzmanīgi. Ja šķidrums noplūst un iekļūst augstsprieguma akumulatorā, var tikt pasliktināts sniegums un drošība.

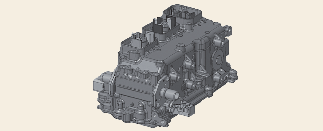

* 3: atrodas dzinēja nodalījumā
Tāpat kā ar visiem akumulatoriem, neļaujiet, lai hibrīda akumulators nonāk saskarē ar šķidrumu. Ja akumulators ir bojāts un ja elektrolīts nonāk saskarē ar jūsu ķermeni, drēbēm vai acīm, nekavējoties skalojiet tās ar lielu krāna ūdens daudzumu.
Neizmantojiet pēcpārdošanas tirgū iegādātu akumulatoru lādētāju hibrīda akumulatora uzlādēšanai. Tas var izraisīt nāvi vai smagas traumas.
Augsts ūdens līmenis
-
Izvairieties no braukšanas vietās ar augstu ūdens līmeni, jo ūdens var iesūkties automobilī un bojāt augstsprieguma komponentus.
-
Nepieskarieties augstsprieguma detaļām savā automobilī, ja automobilis bijis iegremdēts ūdenī līdz pusei no automobiļa augstuma. Pieskaršanās augstsprieguma komponentiem, kas iegremdēti ūdenī, var izraisīt smagus apdegumus vai elektrošoku, kas var izraisīt nāvi vai nopietnus ievainojumus.
Šķidrumu pārvadāšana bagāžas nodalījumā
Neievietojiet automobilī lielu daudzumu ūdens nepārsegtās tvertnēs. Ja ūdens izlīst uz HEV akumulatora, tas var izraisīt īssavienojumu un sabojāt akumulatoru.
Dzinēja tīrīšana
Tīrot dzinēja nodalījumu, nemazgājiet to ar ūdeni. Ūdens var izraisīt elektrošoku un bojāt elektriskos un elektroniskos komponentus.
Augstsprieguma iedarbība
-
Augsts spriegums hibrīda akumulatora sistēmā ir ļoti bīstams un var izraisīt smagus apdegumus un elektrošoku. Tas izraisa smagas traumas un nāvi.
-
Drošības nolūkā nekad nepieskarieties hibrīda akumulatora sistēmai, tostarp tās komponentiem, kabeļiem un savienotājiem, nenomainiet, neizjauciet un nenoņemiet nekādas to daļas.
Ūdens vai šķidrumu izmantošana
Ja ūdens vai šķidrumi nonāk saskarē ar hibrīdsistēmas sastāvdaļām un jūs esat arī saskarē ar ūdeni, elektrotraumas dēļ var rasties nopietnas traumas vai nāve.
Karsti komponenti
Hibrīda akumulatora sistēmas darbības laikā HEV akumulatora sistēma var kļūt karsta. Saskaroties pat ar izolētām HEV sistēmas sastāvdaļām, var rasties apdegumi.
Ilgstoša stāvēšana
Ilgstoša automobiļa stāvēšana var izraisīt akumulatora izlādi un darbības traucējumus dabiskas izlādes dēļ. Ieteicams braukt ar automobili aptuveni reizi 2 mēnešos, nobraucot vismaz 15 km (9 jūdzes). Braucot ar automobili, akumulators tiks uzlādēts automātiski.
