Sākums > Apkope > Drošinātāji > Drošinātāju/releju paneļa apraksts

Drošinātāju/releju paneļa apraksts

Drošinātāju/releju paneļa pārsega iekšpusē varat atrast drošinātāju/releju marķējumu, kurā norādīti drošinātāju/releju nosaukumi un kapacitāte.

PIEZĪME

Ne visi drošinātāju paneļu apraksti šajā rokasgrāmatā attiecas uz jūsu automobili. Informācija ir precīza publicēšanas brīdī. Kad pārbaudāt automašīnas drošinātāju paneli, skatiet drošinātāju paneļa marķējumu.

Vadītāja puses drošinātāju panelis

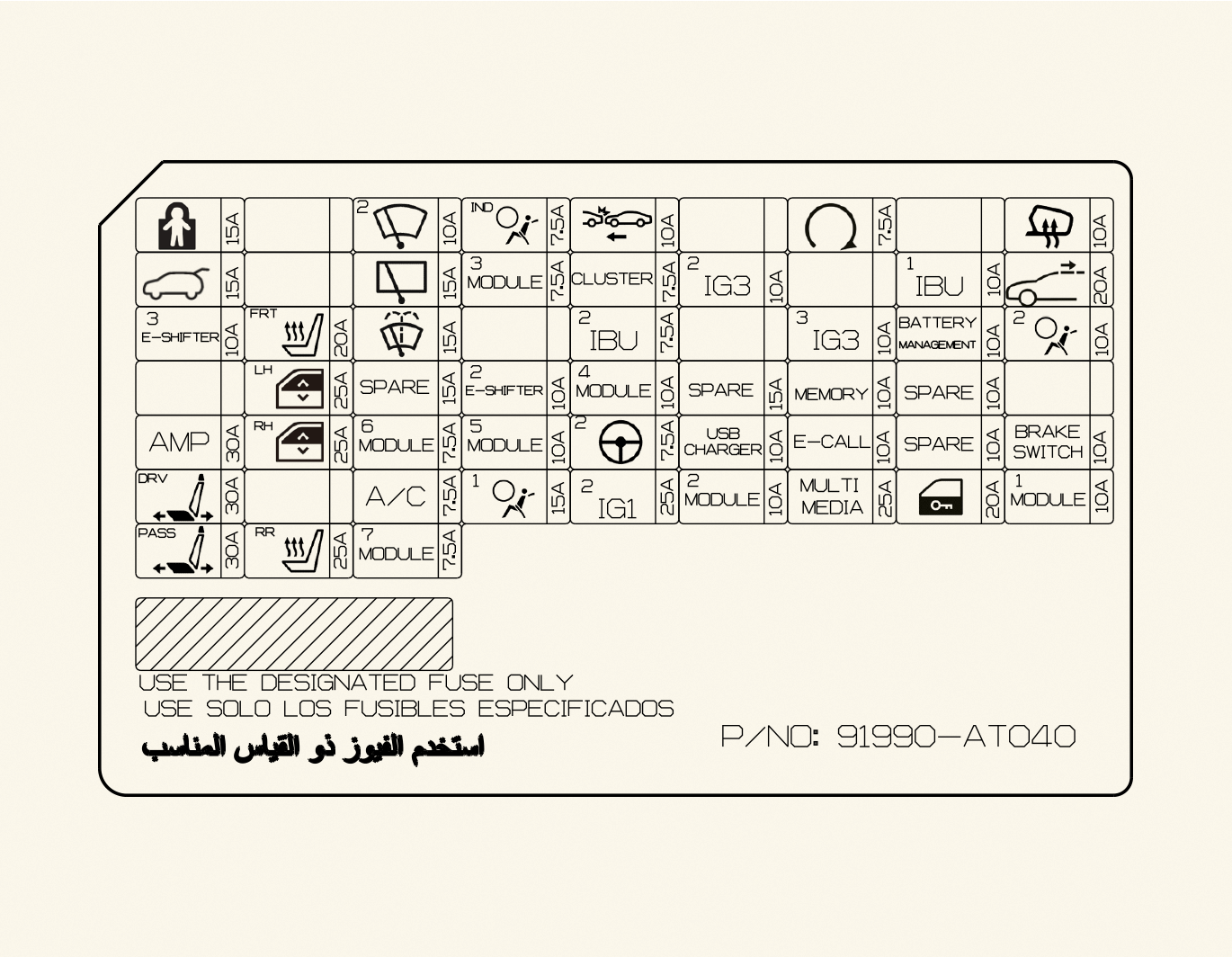

HEV automobilim

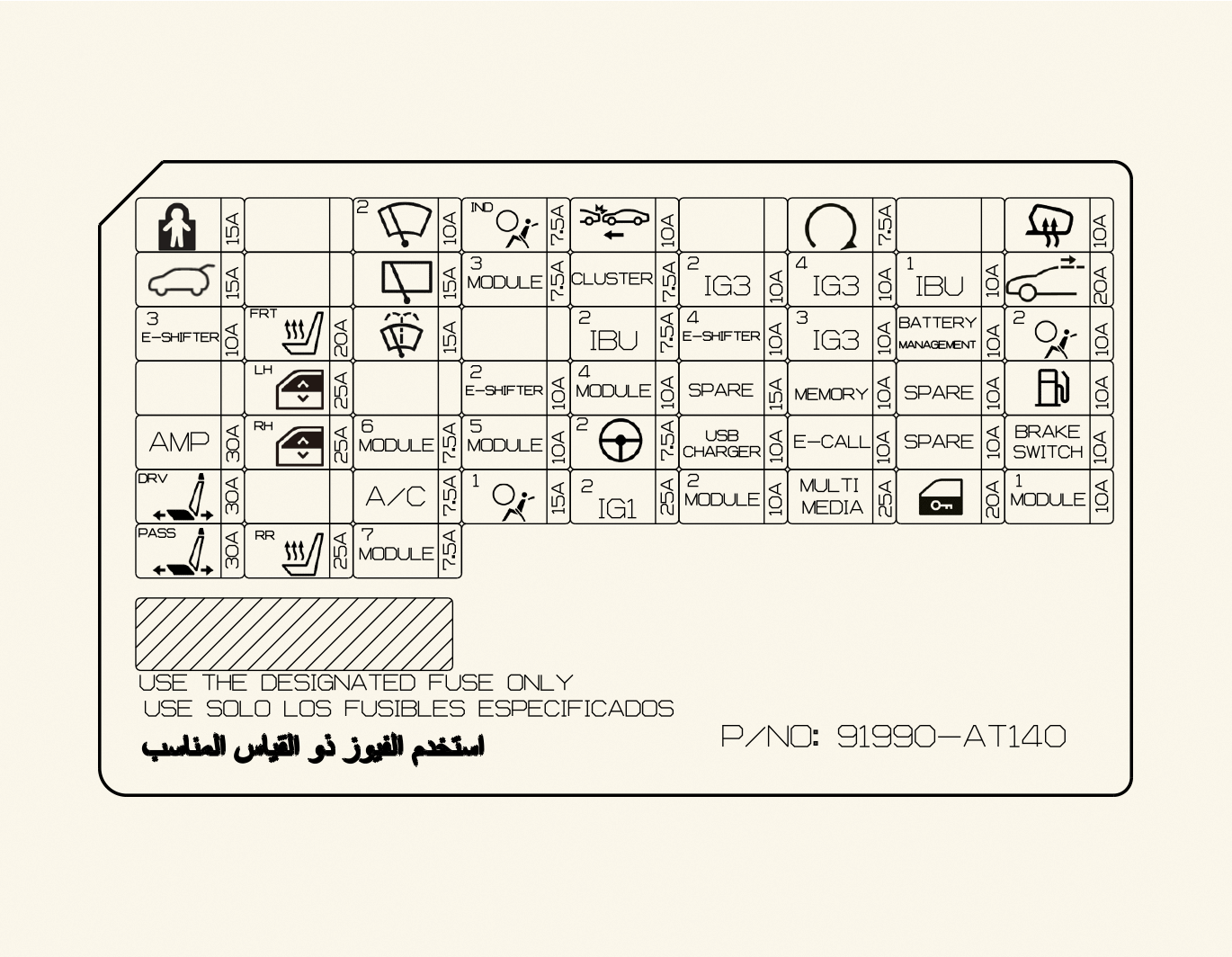

PHEV automobilim

ICU sadales kārba

Drošinātāja nosaukums

Simbols

Drošinātāja nominālā vērtība

Aizsargātās shēmas

AMP

30 A

AMP (pastiprinātājs)

P/SEAT DRV

30 A

Vadītāja gurnu atbalsta slēdzis, vadītāja elektriski regulējamā sēdekļa slēdzis, IMS (Integrated memory system — integrētās atmiņas sistēmas) vadības modulis

P/WINDOW LH

25 A

AIZMUGURĒJĀ KREISĀ ELEKTRISKĀ LOGA SLĒDZIS/MODULIS, VADĪTĀJA ELEKTRISKĀ LOGA SLĒDZIS/MODULIS (KREISĀS PUSES VADĪBA), PASAŽIERA ELEKTRISKĀ LOGA SLĒDZIS/MODULIS (LABĀS PUSES VADĪBA)

P/SEAT PASS

30 A

Pasažiera elektriskā sēdekļa slēdzis

S/HEATER

(FRONT)

20 A

Priekšējā sēdekļa gaisa ventilācijas vadības modulis, priekšējā sēdekļa sildītāja vadības modulis

S/HEATER (REAR)

25 A

Aizmugurējā sēdekļa sildītāja vadības modulis

P/WINDOW RH

25 A

AIZMUGURĒJĀ LABĀ ELEKTRISKĀ LOGA SLĒDZIS/MODULIS, VADĪTĀJA ELEKTRISKĀ LOGA SLĒDZIS/MODULIS (LABĀS PUSES VADĪBA), PASAŽIERA ELEKTRISKĀ LOGA SLĒDZIS/MODULIS (KREISĀS PUSES VADĪBA)

T/GATE

15 A

Atveramā borta relejs

DR LOCK

20 A

Centrālo durvju aizslēgšanas/atslēgšanas relejs, slēdzenes relejs

MULTI MEDIA

25 A

Audio/navigācijas galvenais bloks

E-CALL

10 A

E-zvana bloks

MEMORY

10 A

Instrumentu panelis, acu līmeņa ekrāns, noskaņojuma lampa, gaisa kondicionētāja vadības modulis

START

7,5 A

Pretzagļu signalizācijas relejs, HPCU, IBU

E-SHIFTER3

10 A

SCU, elektroniskā pārslēga ciparnīca

MODULE6

7,5 A

IBU (INTEGRATED BODY CONTROL UNIT — IEBŪVĒTAIS KORPUSA VADĪBAS BLOKS)

MODULE3

7,5 A

Vadības konsole virs vējstikla, daudzfunkciju slēdzis, apstāšanās luktura slēdzis

A/BAG1

15 A

Papildu drošības sistēmas (SRS) vadības modulis

WASHER

15 A

Stikla tīrītāja vadības svira

MODULE1

10 A

ATSLĒGU BOLOĶĒTĀJS, GAISA KONDICIONĒTĀJA VADĪBAS MODULIS, UZLĀDES LAMPA (PIE ELEKTROTĪKLA PIESLĒDZAMS HIBRĪDA AUTOMOBILIS), AVĀRIJAS SIGNALIZĀCIJAS SLĒDZIS, LIETUS SENSORS, STŪRES TĀLVADĪBA

IBU1

10 A

IBU (INTEGRATED BODY CONTROL UNIT — IEBŪVĒTAIS KORPUSA VADĪBAS BLOKS), SPORTA REŽĪMA SLĒDZIS

MODULE2

10 A

IBU, ADAS STĀVĒŠANAS ECU, E-CALL, AUDIO/NAVIGĀCIJAS GALVENAIS BLOKS, dzinēja telpas sadales kārba (P/OUTLET Relay)

A/BAG IND

7,5 A

INSTRUMENTU PANELIS (SRS VADĪBAS MODULIS)

IBU2

7,5 A

IBU (Integrated Body Control Unit — iebūvētais korpusa vadības bloks)

MODULE4

10 A

IBU, ADAS STĀVĒŠANAS ECU, VESS BLOKS, PRIEKŠSKATA LKAMERA, SADURSMES STARPLIKU SLĒDZIS, VIDUS KONSOLE, AIZMUGURĒJAIS STŪRA RADARS

A/CON

7,5 A

GAISA KONDICIONIERA VADĪBAS MODULIS, Dzinēja telpas sadales bloks (BLOWER, PTC RELAY), A/C KOMPRESORS

A/BAG2

10 A

Papildu drošības sistēmas (SRS) vadības modulis

CLUSTER

7,5 A

INSTRUMENTU PANELIS, ACU LĪMEŅA EKRĀNS

MODULE5

10 A

PRIEKŠĒJĀ LUKTURA IZLĪDZINĀŠANAS IERĪCE, AUDIO/NAVIGĀCIJAS GALVENAIS BLOKS, BEZVADU VIEDTALRUŅA UZLĀDĒŠANAS SISTĒMA, E-CALL BLOKS, GAISA KONDICIONĒTĀJA VADĪBAS MODULIS, KONSOLES VIRS VĒJSTIKLA LAMPA, ELEKTRISKAIS HROMA SPOGULIS, AMP (PASTIPRINĀTĀJS), SĒDEKĻU SILDĪTĀJA VADĪBAS MODULIS

MODULE7

7,5 A

ADAS STĀVĒŠANAS ECU, MAIŅSTRĀVAS INVERTORS, DZESĒŠANAS VENTILATORA MOTORS, SĒDEKĻU SILDĪTĀJA VADĪBAS MODULIS

BRAKE SWITCH

10 A

IBU (Integrated Body Control Unit — iebūvētais korpusa vadības bloks), bremžu lukturu slēdzis

MDPS2

7,5 A

MDPS (stūres pastiprinātāja ar motoru) agregāts

SUNROOF

20 A

JUMTA LŪKAS BLOKS

HEATED MIRROR

10 A

Ārējais apsildāms spogulis

IG3 2

10 A

BATTERY MANAGEMENT SISTĒMA

IG3 3

10 A

IEBŪVĒTS LĀDĒTĀJA BLOKS, HPCU, dzinēja telpas sadales bloks (BATTERY C/FAN Relay), A/C KOMPRESORS

IG3 4

10 A

AUDIO/NAVIGĀCIJAS GALVENAIS BLOKS, UZLĀDES IND., INSTRUMENTIU PANELIS, GAISA KONDICIONĒTĀJA VADĪBAS MODULIS, HV PTC SILDĪTĀJA BLOKS

CHILD LOCK

15 A

Elektroniskā bērnu drošības slēdža sistēma

FRT WIPER2

10 A

Priekšējā loga tīrītāja motors

FCA

10 A

Priekšējais radars

RR WIPER

15 A

Aizmugurējā loga tīrītāja relejs, aizmugurējā loga tīrītāja motors

E-SHIFTER4

10 A

SCU, elektroniskā pārslēga ciparnīca

BMS

10 A

Akumulatora vadības sistēma

USB CHARGER

10 A

USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS)

IG1 2

25 A

Motortelpas sadales kārba (PCB BLOKA DROŠINĀTĀJS - IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Degvielas uzpildes durtiņu atvēršana

E-SHIFTER2

10 A

SCU, elektroniskā pārslēga ciparnīca

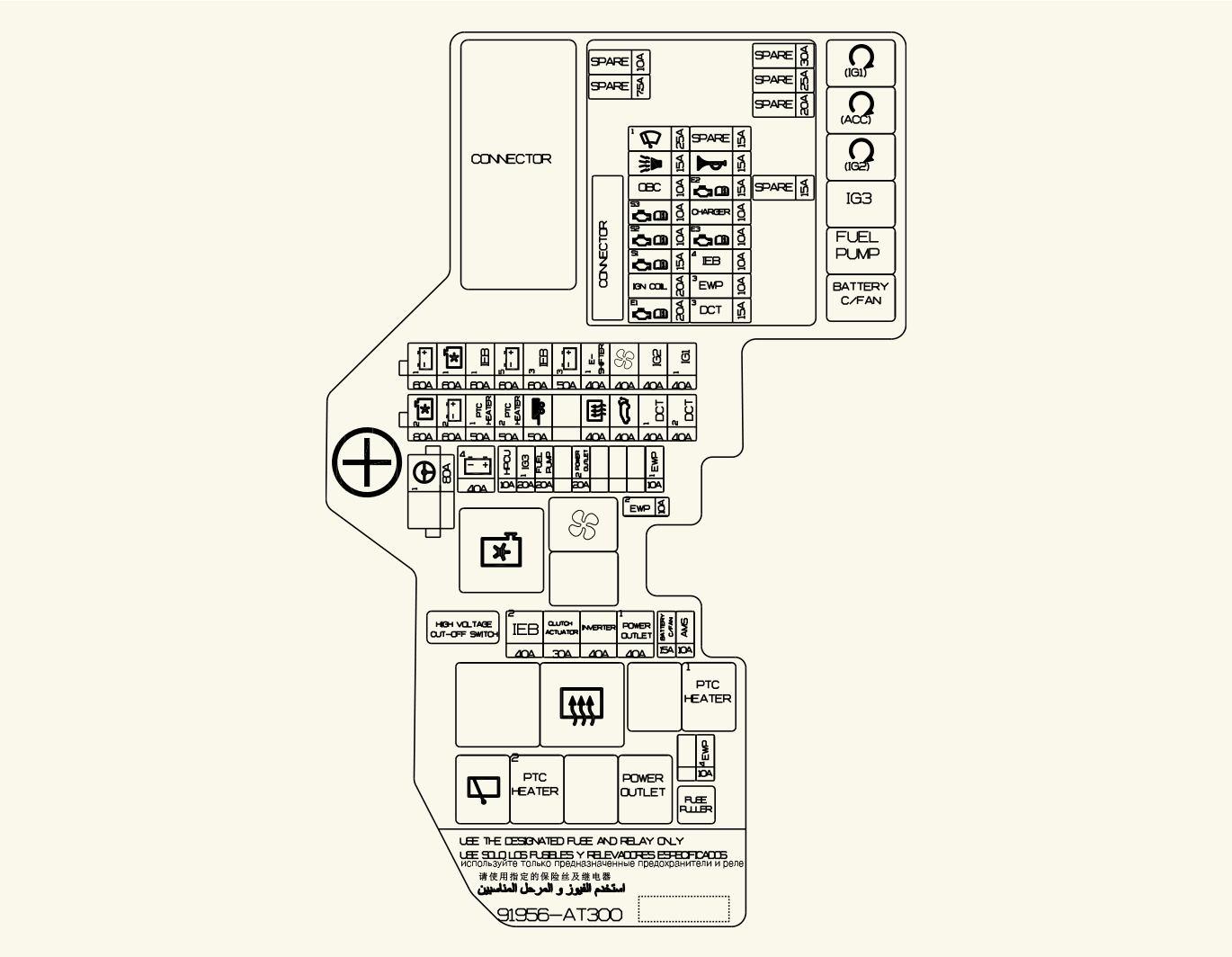

Dzinēja nodalījuma drošinātāju panelis

Dzinēja nodalījuma sadales bloks

Drošinātāja nosaukums

Simbols

Drošinātāja nominālā vērtība

Aizsargātās shēmas

MULTI FUSE

C/FAN2

80 A

Dzesēšanas ventilatora motors

MULTI FUSE

PTC HEATER1

50 A

PTC SILDĪTĀJA NR. 1 RELEJS

B+2

60 A

ICU SADALES BLOKS (IPS)

MULTI FUSE

MDPS 1

80 A

MDPS (stūres pastiprinātāja ar motoru) agregāts

REAR HEATED

40 A

Dzinēja nodalījuma savienojumu bloks (aizmugurējais apsildes relejs)

MULTI FUSE

POWER TAILGATE

40 A

Elektrisko bagāžas nodalījuma durvju bloks

E-SHIFTER1

40 A

SCU

MULTI FUSE

B+3

50 A

ICU SADALES KĀRBA (DROŠINĀTĀJS: BĒRNU SLĒDZIS, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

MULTI FUSE

TRAILER

50 A

Piekabes modulis

FUEL PUMP

20 A

Dzinēja nodalījuma savienojumu bloks (degvielas sūkņa relejs)

MULTI FUSE

BLOWER

40 A

Motortelpas sadales bloks (Blower Relay)

MULTI FUSE

B+4

40 A

ICU SADALES BLOKS (DROŠINĀTĀJS - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

ICU SADALES BLOKS (IPS)

AMS

10 A

AKUMULATORA SENSORS (PHEV)

DROŠINĀTĀJS

IEB2

40 A

Integrēts elektriskais bremžu bloks

IEB3

60 A

Integrēts elektriskais bremžu bloks

MULTI FUSE

IEB1

60 A

Integrēts elektriskais bremžu bloks

IG3 1

20 A

IGNITION3 RELAY

DROŠINĀTĀJS

BATTERY C/FAN

15 A

Akumulatora dzesēšanas ventilators

HPCU

10 A

Hibrīda jaudas vadības bloks

EWP2

10 A

AKUMULATORA ELEKTRONISKAIS ŪDENS SŪKNIS

DROŠINĀTĀJS

POWER OUTLET2

20 A

Priekšējā barošanas kontaktligzda

EWP1

10 A

Dzinēja elektroniskais ūdens sūknis

MULTI FUSE

PTC HEATER2

50 A

PTC SILDĪTĀJA NR. 2 RELEJS

DCT1

40 A

DIVSAJŪGU PĀRNESUMKĀRBA

DCT2

40 A

DIVSAJŪGU PĀRNESUMKĀRBA

C/FAN1

60 A

DZESĒŠANAS VENTILATORA MOTORS

B+5

60 A

Dzinēja nodalījuma PCB sadales bloks

IG2

40 A

ICU SADALES KĀRBA (DROŠINĀTĀJS: WASHER, A/C, MODULE6, MODULE7, WIPER RR)

IG1 1

40 A

ISCU SADALES KĀRBA (DROŠINĀTĀJS - MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

DROŠINĀTĀJS

CLUTCH ACTRUATOR

30 A

DZINĒJA SAJŪGA PIEVADS (HPCU)

INVERTER

40 A

MAIŅSTRĀVAS INVERTORS

POWER OUTLET1

40 A

Priekšējā barošanas kontaktligzda

EWP4

10 A

Dzinēja elektroniskais ūdens sūknis

PCB bloks

Drošinātāja nosaukums

Simbols

Drošinātāja nominālā vērtība

Aizsargātās shēmas

C/FAN2

15 A

Skābekļa sensors (uz augšu/uz leju)

PTC HEATER1

15 A

ECM (DZINĒJA VADĪBAS MODULIS)

B+2

10 A

DEGVIELAS SŪKŅA RELEJS

MDPS 1

10 A

EĻĻAS VADĪBAS VĀRSTS, CAURPLŪDES VADĪBAS SOLENOĪDVĀRSTS, REGULĒJAMA EĻĻAS SŪKŅA VĀRSTA VADĪBA, DZESĒŠANAS VENTILATORA MOTORA RELEJS, DEGVIELAS TVERTNES IZOLĀCIJAS VĀRSTS (PHEV)

REAR HEATED

25 A

Priekšējā loga tīrītāja motors

POWER TAILGATE

10 A

ECM (DZINĒJA VADĪBAS MODULIS)

E-SHIFTER1

10 A

Integrēts elektriskais bremžu bloks

B+3

10 A

Dzinēja elektroniskais ūdens sūknis

TRAILER

10 A

BORTA LĀDĒTĀJA BLOKS (PHEV)

FUEL PUMP

20 A

ECM (DZINĒJA VADĪBAS MODULIS)

BLOWER

15 A

PRETZAGĻU SIGNALIZĀCIJAS SIGNĀLA RELEJS

B+4

20 A

Aizdedzes spole Nr.1/Nr.2/Nr.3/Nr.4

B+1

10 A

CHARGER LOCK/UNLOCK RELAY(PHEV)

AMS

15 A

DIVSAJŪGU PĀRNESUMKĀRBA

Relejs

Releja veidu skatiet tālākajā tabulā.

Releja nosaukums

Simbols

TIPS

Fuel Pump Relay

MIKRO

PTC Heater1 Relay

MIKRO

Blower Relay

MIKRO

Rear Heated Relay

MINI

IG3 Relay

MIKRO

Battery Cooling Fan Relay (HEV)

MIKRO

PDM (IG1) RELAY

MIKRO

PDM (ACC) RELAY

MIKRO

PDM (IG2) RELAY

MIKRO

COOLING FAN MOTOR RELAY

MIKRO

PTC HEATER2 RELAY

MIKRO

POWER OUTLET

MIKRO

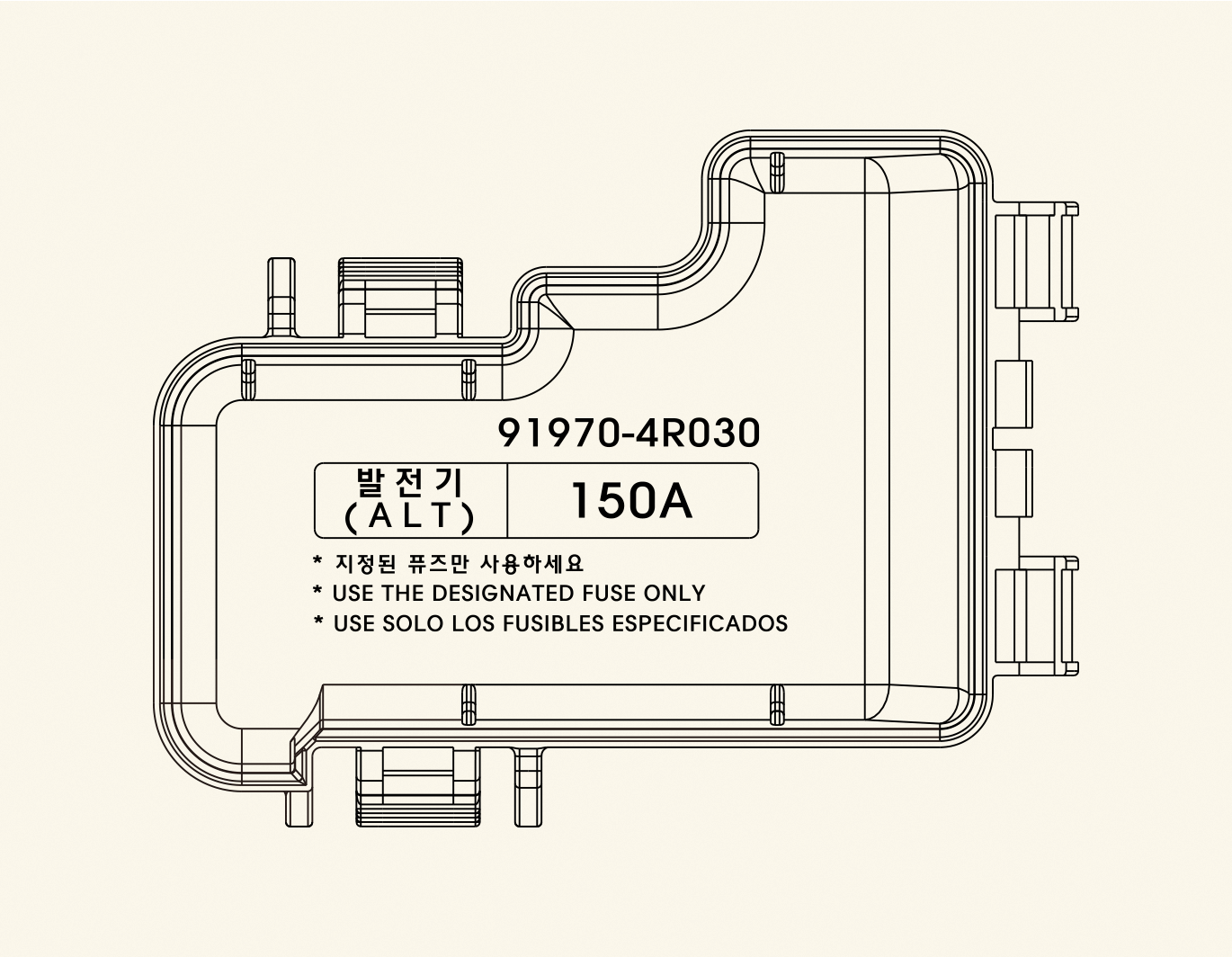

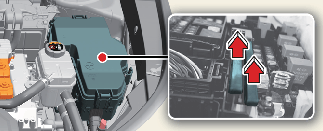

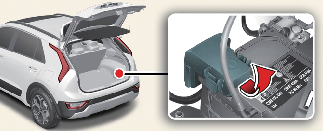

Dzinēja nodalījuma drošinātāju panelis (Akumulatora spaiļu vāks) (pie tīkla pieslēdzams hibrīds)
