Περιγραφή πίνακα ασφαλειών/ρελέ
Στο εσωτερικό των καλυμμάτων του πίνακα ασφαλειών/ρελέ, μπορείτε να βρείτε την ετικέτα των ασφαλειών/ρελέ που περιγράφει το όνομα και τη χωρητικότητα των ασφαλειών/ρελέ.
Ενδέχεται να μην ισχύουν όλες οι περιγραφές ασφαλειοθηκών αυτού του εγχειριδίου για το δικό σας αυτοκίνητο. Οι πληροφορίες ήταν ακριβείς κατά τον χρόνο εκτύπωσης του εγχειριδίου. Όταν θέλετε να ελέγξετε την ασφαλειοθήκη του αυτοκινήτου σας, ανατρέξτε στην αντίστοιχη ετικέτα.

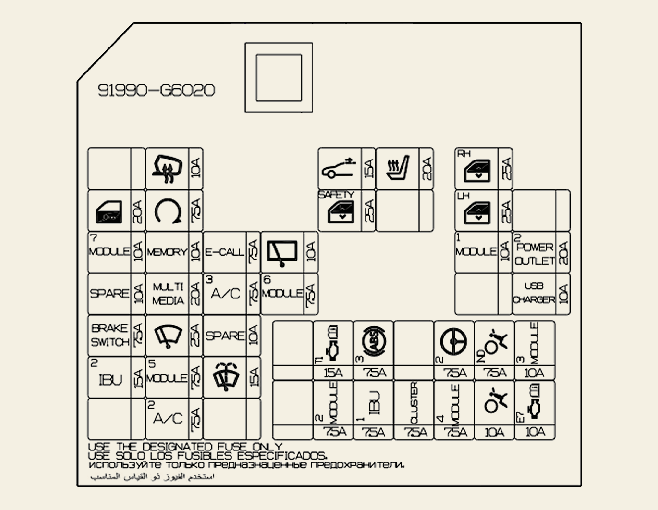

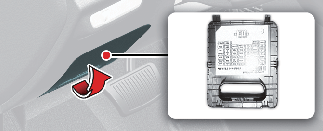

Ασφαλειοθήκη πλευράς οδηγού
|
Σύμβολο |
Ονομαστική τιμή ασφάλειας |
Προστατευόμενο κύκλωμα |
|---|---|---|
|
|
20A |
Ηχοσύστημα, ηχείο συστήματος ήχου/βίντεο και πλοήγησης, μετατροπέας χαμηλής τάσης DC-DC |
|
|
10A |
Ταμπλό οργάνων, BCM (μονάδα ελέγχου αμαξώματος)/SLM (μονάδα ζωνών ασφαλείας και φωτισμού), μονάδα ελέγχου κλιματιστικού, MUT (δοκιμή πολλαπλών μονάδων), φως καθρέφτη αλεξήλιου οδηγού, φως χώρου αποσκευών, φως καμπίνας/φως οροφής, διακόπτης ηλεκτρικού εξωτερικού καθρέφτη, αισθητήρας φωτισμού, προειδοποίηση σύγκρουσης τυφλού σημείου |
|
|
20A |
Λαβή κλειδαριάς πόρτας οδηγού, ρελέ ξεκλειδώματος πίσω πόρτας, ρελέ κλειδώματος/ξεκλειδώματος πορτών |
|
|
20A |
Πρίζα |
|
|
25A |
Μονάδα ασφαλείας ηλεκτρικού παραθύρου οδηγού |
|
|
15A |
SSEM (ηλεκτρονική μονάδα σήματος φρεναρίσματος) |
|
|
15A |
BCM (μονάδα ελέγχου αμαξώματος), διακόπτης αλάρμ |
|
|
20A |
Αναπτήρας |
|
|
10A |
Θερμαντήρας εξωτερικού καθρέφτη, ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης), μονάδα ελέγχου κλιματιστικού |
|
|
10A |
— |
|
|
25A |
Κεντρικός διακόπτης ηλεκτρικών παραθύρων, διακόπτης ηλεκτρικού παραθύρου συνοδηγού |
|
|
20A |
Μονάδα ελέγχου καθισμάτων οδηγού/συνοδηγού |
|
|
10A |
Ρελέ DRL (φώτα πορείας ημέρας) |
|
|
7,5A |
[Χωρίς σύστημα εισόδου χωρίς κλειδί] διακόπτης συμπλέκτη, ECM (μονάδα ελέγχου κινητήρα), μονάδα ελέγχου έξυπνου κλειδιού, κλέμα χώρου κινητήρα (ρελέ εκκίνησης), διακόπτης αναστολής [Με σύστημα εισόδου χωρίς κλειδί] ρελέ αντικλεπτικού συναγερμού |
|
|
7,5A |
Προβολέας δεξιοτίμονου, πίσω φανάρι φτερού δεξιοτίμονου, φωτισμός (+), φως πινακίδας κυκλοφορίας δεξιοτίμονου |
|
|
10A |
Διακόπτης κονσόλας, μονάδα κονσόλας καθισμάτων οδηγού/συνοδηγού, εσωτερικός καθρέφτης, ενεργοποιητής μηχανισμού ευθυγράμμισης προβολέων αριστεροτίμονου/δεξιοτίμονου, MUT (δοκιμή πολλαπλών μονάδων), ένδειξη αλλαγής ταχύτητας αυτοματοποιημένου μηχανικού κιβωτίου ταχυτήτων, μονάδα E-call, ηχοσύστημα, ηχείο συστήματος ήχου/εικόνας/πλοήγησης, μονάδα ελέγχου κλιματιστικού, μετατροπέας χαμηλής τάσης DC-DC, ωρολογιακό ελατήριο |
|
|
15A |
Κλέμα χώρου κινητήρα (διακόπτης φως όπισθεν, ρελέ αντλίας κενού, ρελέ φως όπισθεν), διακόπτης φώτων στάσης, διακόπτης πίεσης κενού, αισθητήρας ταχύτητας οχήματος, αισθητήρας συμπλέκτη, διακόπτης αναστολής, αλλαγή ταχύτητας αυτοματοποιημένου μηχανικού κιβωτίου, μονάδα ελέγχου αυτοματοποιημένου μηχανικού κιβωτίου ταχυτήτων |
|
|
25A |
Κεντρικός διακόπτης ηλεκτρικών παραθύρων, διακόπτης ηλεκτρικού παραθύρου συνοδηγού |
|
|
25A |
— |
|
|
10A |
Πίσω φως ομίχλης, ταμπλό οργάνων |
|
|
15A |
Ωρολογιακό ελατήριο (θερμαινόμενο τιμόνι) |
|
|
7,5A |
Προβολέας αριστεροτίμονου, πίσω φανάρι φτερού αριστεροτίμονου, φως πινακίδας κυκλοφορίας αριστεροτίμονου |
|
|
7,5A |
BCM (μονάδα ελέγχου αμαξώματος), διακόπτες στο προστατευτικό ταμπλό, προειδοποίηση σύγκρουσης τυφλού σημείου |
|
|
7,5A |
Μονάδα ελέγχου ABS (σύστημα αντιεμπλοκής τροχών κατά την πέδηση)/ESC (ηλεκτρονικός έλεγχος ευστάθειας), διάγνωση |
|
|
10A |
Διακόπτης φώτων στάσης, μονάδα ελέγχου έξυπνου κλειδιού |
|
|
15A |
Μοτέρ ηλιοροφής |
|
|
15A |
Μπροστινό φως ομίχλης, ταμπλό οργάνων |
|
|
7,5A |
Μονάδα ελέγχου κλιματιστικού, διακόπτης διπλής πίεσης, κλέμα χώρου κινητήρα (ρελέ φυσητήρα) |
|
|
10A |
Κλέμα χώρου κινητήρα (ρελέ μικρής σκάλας προβολέων, ρελέ μεγάλης σκάλας προβολέων), θερμαντήρας ακροφυσίων, μονάδα ελέγχου καθισμάτων οδηγού/συνοδηγού |
|
|
10A |
Μπροστινό ραντάρ, μπροστινή κάμερα |
|
|
10A |
PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης)/ECM (μονάδα ελέγχου κινητήρα), μονάδα ελέγχου έξυπνου κλειδιού/μονάδα συστήματος ακινητοποίησης |
|
E-CALL |
10A |
Μονάδα E-Call |
|
|
10A |
Μονάδα συστήματος ακινητοποίησης |
|
|
10A |
— |
|
|
10A |
— |
|
|
7,5A |
BCM (μονάδα ελέγχου αμαξώματος)/SLM (μονάδα ζωνών ασφαλείας και φωτισμού), μονάδα ελέγχου έξυπνου κλειδιού |
|
|
10A |
Διακόπτης φώτων αλάρμ |
|
|
10A |
ACU (μονάδα ελέγχου αερόσακου) |
|
|
7,5A |
BCM (μονάδα ελέγχου αμαξώματος)/SLM (μονάδα ζωνών ασφαλείας και φωτισμού) |
|
|
25A |
Μονάδα ελέγχου έξυπνου κλειδιού |
|
|
7,5A |
Μονάδα ελέγχου κλιματιστικού |
|
|
15A |
Διακόπτης πολλαπλών λειτουργιών (υαλοκαθαριστήρες) |
|
|
25A |
Διακόπτης πολλαπλών λειτουργιών (υαλοκαθαριστήρες), μοτέρ μπροστινών υαλοκαθαριστήρων |
|
|
10A |
BCM (μονάδα ελέγχου αμαξώματος)/SLM (μονάδα ζωνών ασφαλείας και φωτισμού), MTS (σύστημα τηλεματικής Mozen), μονάδα E-Call, ηχοσύστημα, μετατροπέας χαμηλής τάσης DC-DC, ηχείο συστήματος ήχου/εικόνας και πλοήγησης, μονάδα ελέγχου έξυπνου κλειδιού, διακόπτης ηλεκτρικών εξωτερικών καθρεφτών, ρελέ εξόδου ισχύος |
|
|
20A |
— |
|
|
7,5A |
Ταμπλό οργάνων, μονάδα ελέγχου κλιματιστικού |
|
|
7,5A |
Ταμπλό οργάνων |
|
|
7,5A |
Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) |

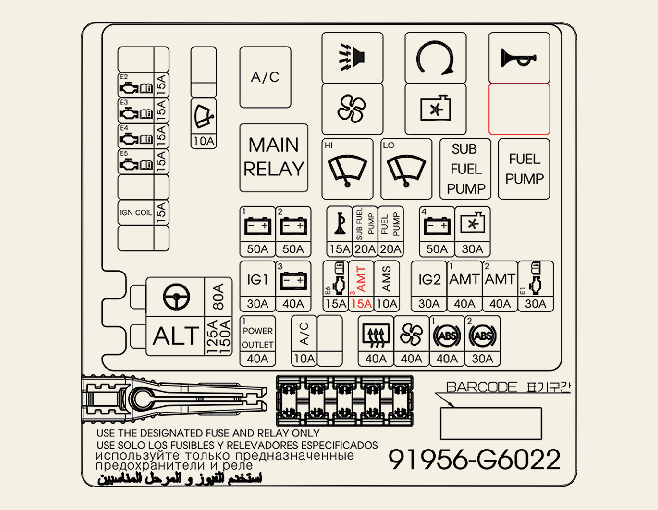

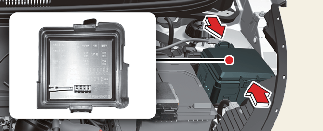

Ασφαλειοθήκη χώρου κινητήρα
|
Σύμβολο |
Ονομαστική τιμή ασφάλειας |
Προστατευόμενο κύκλωμα |
|---|---|---|
|
|
125 A (χωρίς ISG) 150 A (με ISG) |
Ασφάλεια (ABS1, ABS2, RR DEFOG, POWER OUTLET, BLOWER), δυναμό |
|
|
80A |
Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) |
|
|
40A |
Μονάδα ελέγχου ABS (σύστημα αντιεμπλοκής τροχών κατά την πέδηση)/ESC (ηλεκτρονικός έλεγχος ευστάθειας), βύσμα ελέγχου πολλαπλών χρήσεων |
|
|
30A |
[Με έξυπνο κλειδί] πίνακας ρελέ PDM (IG1 Relay, ACC Relay) [Χωρίς έξυπνο κλειδί] διακόπτης μίζας |
|
|
30A |
Μονάδα ελέγχου ABS (σύστημα αντιεμπλοκής τροχών κατά την πέδηση)/ESC (ηλεκτρονικός έλεγχος ευστάθειας) |
|
|
40A |
Κλέμα πίνακα οργάνων (ρελέ για πίσω φως), ασφάλεια κλέμας πίνακα οργάνων (κλείδωμα πορτών, αλάρμ) |
|
|
40A |
Κλέμα διακλάδωσης πίνακα οργάνων (ρελέ εξόδου ισχύος) |
|
|
30A |
[Smartstream G1.0, G1.2] Κύριο ρελέ (FUSE - ECU2, ECU3) |
|
|
40A |
Κλέμα πίνακα οργάνων (ρελέ ξεθαμπώματος πίσω τζαμιού) |
|
|
40A |
ΑΣΦΑΛΕΙΑ (AMT2, AMT3, AMT4) |
|
|
40A |
Ρελέ φυσητήρα |
|
|
50A |
Κλέμα πίνακα οργάνων (ρελέ ηλεκτρικών παραθύρων), ασφάλεια κλέμας πίνακα οργάνων (ηλιοροφή, θέρμανση καθισμάτων, έξυπνο κλειδί 1, έξυπνο κλειδί 2, διακόπτης φρένων, ασφάλεια ηλεκτρικών παραθύρων, E-CALL) |
|
|
10A |
Προβολείς αριστεροτίμονου, ταμπλό οργάνων |
|
|
10A |
Προβολείς δεξιοτίμονου |
|
|
10A |
Ταμπλό οργάνων |
|
|
20A |
Μονάδα ελέγχου αυτοματοποιημένου μηχανικού κιβωτίου ταχυτήτων |
|
|
20A |
Μονάδα ελέγχου αυτοματοποιημένου μηχανικού κιβωτίου ταχυτήτων |
|
|
10A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) |
|
|
15A |
[Smartstream G1.0, G1.2] ECM (μονάδα ελέγχου κινητήρα)/ PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) |
|
|
15A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) [(βενζινοκινητήρας) 1.0 MPI, 1.2 MPI] Ρελέ συμπιεστή κλιματιστικού, ρελέ ανεμιστήρα ψύξης, βαλβίδα ελέγχου λαδιού εισόδου/εξόδου (M/T), ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης (M/T), βαλβίδα διακοπής ψυκτικού υγρού (A/T) |
|
|
15A |
Βαλβίδα κλεισίματος δοχείου, αισθητήρας τροχού δεξιοτίμονου, αισθητήρας οξυγόνου πάνω/κάτω [(βενζινοκινητήρας) 1.0 MPI, 1.2 MPI] Βαλβίδα διακοπής ψυκτικού υγρού (M/T) [Smartstream G1.0, G1.2] ECM (μονάδα ελέγχου κινητήρα)/PCM(μονάδα ελέγχου συστήματος μετάδοσης κίνησης), ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης, ηλεκτρομαγνήτης μεταβλητής εισαγωγής, βαλβίδα ανακυκλοφορίας, βαλβίδα ελέγχου λαδιού εισόδου/εξόδου, ρελέ κλιματιστικού, ρελέ ανεμιστήρα ψύξης, μεταβλητή αντλία λαδιού |
|
|
15A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης), ρελέ αντλίας καυσίμου, εγχυτήρας αρ. 1/2/3/4 [(βενζινοκινητήρας) 1.0 MPI, 1.2 MPI] Βαλβίδα ελέγχου λαδιού εισόδου/εξόδου (A/T), ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης (A/T) |
|
|
15A |
Πηνίο ανάφλεξης αρ. 1/2/3/4 Συμπυκνωτής [(βενζινοκινητήρας) 1.2 MPI] |
|
|
15 A (με AMT) |
Μονάδα ελέγχου αυτοματοποιημένου μηχανικού κιβωτίου ταχυτήτων |
|
|
10 A (χωρίς AMT) |
Διακόπτης φως όπισθεν, ταμπλό οργάνων, ηχείο συστήματος ήχου/εικόνας και πλοήγησης, φως όπισθεν, εσωτερικός καθρέφτης |
|
|
50A |
Ασφάλεια κλέμας πίνακα οργάνων (μπροστινά φώτα ομίχλης, πίσω φώτα ομίχλης, ηχοσύστημα, φώτα καμπίνας, DRL, φώτα στάσης) |
|
|
30A |
Ρελέ ανεμιστήρα ψύξης |
|
|
20A |
Ρελέ μικρής σκάλας προβολέων |
|
|
20A |
Ρελέ μεγάλης σκάλας προβολέων |
|
|
20A |
Ρελέ αντλίας καυσίμου |
|
|
15A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) |
|
|
15A |
Ρελέ κόρνας, ρελέ κόρνας αντικλεπτικού συναγερμού |
|
|
10A (με AMT) |
Ρελέ φώτων όπισθεν |
|
|
20 A (με A/T) |
Ρελέ αντλίας κενού |
|
|
10A |
Ρελέ κλιματιστικού |
|
|
30A |
Ρελέ εκκίνησης, πίνακας ρελέ PDM (IG2 Relay), ρελέ διακόπτη μίζας |
|
Σύμβολο |
Όνομα ρελέ |
Τύπος |
|---|---|---|
|
|
Κεντρικό ρελέ |
MINI |
|
|
Ρελέ κλιματιστικού |
MICRO |
|
|
Ρελέ εκκίνησης |
HIGH CURRENT MICRO |
|
|
Ρελέ φυσητήρα |
HIGH CURRENT MICRO |
|
|
Ρελέ κόρνας |
MICRO |
|
|
Ρελέ κόρνας αντικλεπτικού συναγερμού |
MICRO |
|
|
Ρελέ ανεμιστήρα ψύξης |
HIGH CURRENT MICRO |
|
|
Ρελέ φώτων όπισθεν με AMT (με AMT) |
MICRO |
|
|
Ρελέ αντλίας κενού (με A/T) |
MICRO |
|
|
Ρελέ μικρής σκάλας προβολέων |
HIGH CURRENT MICRO |
|
|
Ρελέ μεγάλης σκάλας προβολέων |
MICRO |
|
|
Ρελέ αντλίας καυσίμου |
MICRO |
|
Σύμβολο |
Ονομαστική τιμή ασφάλειας |
Προστατευόμενο κύκλωμα |
|---|---|---|
|
|
125A |
Ασφάλεια (ABS1, ABS2, RR DEFOG, POWER OUTLET, BLOWER), δυναμό |
|
|
80A |
Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) |
|
|
40A |
Μονάδα ελέγχου ABS (σύστημα αντιεμπλοκής τροχών κατά την πέδηση)/ESC (ηλεκτρονικός έλεγχος ευστάθειας), βύσμα ελέγχου πολλαπλών χρήσεων |
|
|
30A |
[Με έξυπνο κλειδί] πίνακας ρελέ PDM (IG1 Relay, ACC Relay) [Χωρίς έξυπνο κλειδί] διακόπτης μίζας |
|
|
30A |
Μονάδα ελέγχου ABS (σύστημα αντιεμπλοκής τροχών κατά την πέδηση)/ESC (ηλεκτρονικός έλεγχος ευστάθειας) |
|
|
40A |
Ασφάλεια (δευτερεύουσα αντλία καυσίμου), κλέμα πίνακα οργάνων (ρελέ πίσω φώτων), ασφάλεια κλέμας πίνακα οργάνων (κλείδωμα πορτών, αλάρμ) |
|
|
40A |
Κλέμα διακλάδωσης πίνακα οργάνων (ρελέ εξόδου ισχύος) |
|
|
30A |
Κεντρικό ρελέ |
|
|
40A |
Κλέμα πίνακα οργάνων (ρελέ ξεθαμπώματος πίσω τζαμιού) |
|
|
40A |
Ρελέ φυσητήρα |
|
|
50A |
Κλέμα πίνακα οργάνων (ρελέ ηλεκτρικών παραθύρων), ασφάλεια κλέμας πίνακα οργάνων (ηλιοροφή, θέρμανση καθισμάτων, έξυπνο κλειδί 1, έξυπνο κλειδί 2, διακόπτης φρένων, ασφάλεια ηλεκτρικών παραθύρων) |
|
|
10A |
Προβολείς αριστεροτίμονου, ταμπλό οργάνων |
|
|
10A |
Προβολείς δεξιοτίμονου |
|
|
10A |
Ταμπλό οργάνων |
|
|
20A |
Ρελέ δευτερεύουσας αντλίας καυσίμου |
|
|
10A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) |
|
|
15A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) [M/T] Ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης, βαλβίδα ελέγχου λαδιού εισόδου, αισθητήρας οξυγόνου πάνω/κάτω, ρελέ κλιματιστικού, ρελέ αντλίας καυσίμου, αισθητήρας θέσης εκκεντροφόρου εισόδου [A/T] ρελέ ανεμιστήρα ψύξης |
|
|
15A |
[M/T] Ρελέ ανεμιστήρα ψύξης [A/T] Ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης, βαλβίδα ελέγχου λαδιού εισόδου, αισθητήρας οξυγόνου πάνω/κάτω, ρελέ κλιματιστικού, ρελέ αντλίας καυσίμου, αισθητήρας θέσης εκκεντροφόρου εισόδου |
|
|
15A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης), εγχυτήρας αρ. 1/2/3, ρελέ δευτερεύουσας αντλίας καυσίμου |
|
|
15A |
Πηνίο ανάφλεξης αρ. 1/2/3, συμπυκνωτής |
|
|
10A |
Διακόπτης φως όπισθεν, ταμπλό οργάνων, ηχείο συστήματος ήχου/εικόνας και πλοήγησης, φως όπισθεν, εσωτερικός καθρέφτης |
|
|
50A |
Ασφάλεια κλέμας πίνακα οργάνων (μπροστινά φώτα ομίχλης, πίσω φώτα ομίχλης, ηχοσύστημα, φώτα καμπίνας, DRL, φώτα στάσης) |
|
|
30A |
Ρελέ ανεμιστήρα ψύξης |
|
|
20A |
Ρελέ μικρής σκάλας προβολέων |
|
|
20A |
Ρελέ μεγάλης σκάλας προβολέων |
|
|
20A |
Ρελέ αντλίας καυσίμου |
|
|
15A |
ECM (μονάδα ελέγχου κινητήρα)/PCM (μονάδα ελέγχου συστήματος μετάδοσης κίνησης) |
|
|
15A |
Ρελέ κόρνας, ρελέ κόρνας αντικλεπτικού συναγερμού |
|
|
10A |
Ρελέ κλιματιστικού |
|
|
30A |
Ρελέ εκκίνησης, πίνακας ρελέ PDM (IG2 Relay), ρελέ διακόπτη μίζας |
|
Σύμβολο |
Όνομα ρελέ |
Τύπος |
|---|---|---|
|
|
Κεντρικό ρελέ |
MINI |
|
|
Ρελέ κλιματιστικού |
MICRO |
|
|
Ρελέ εκκίνησης |
HIGH CURRENT MICRO |
|
|
Ρελέ φυσητήρα |
HIGH CURRENT MICRO |
|
|
Ρελέ κόρνας |
MICRO |
|
|
Ρελέ κόρνας αντικλεπτικού συναγερμού |
MICRO |
|
|
Ρελέ ανεμιστήρα ψύξης |
HIGH CURRENT MICRO |
|
|
Ρελέ μικρής σκάλας προβολέων |
HIGH CURRENT MICRO |
|
|
Ρελέ μεγάλης σκάλας προβολέων |
MICRO |
|
|
Ρελέ δευτερεύουσας αντλίας καυσίμου |
MICRO |
|
|
Ρελέ αντλίας καυσίμου |
MICRO |
