Σκόπευση προβολέων και μπροστινών φώτων ομίχλης (για την Ευρώπη)
Σκόπευση προβολέων
-
Φουσκώστε τα λάστιχα έτσι ώστε να έχουν την προβλεπόμενη πίεση και αφαιρέστε οποιοδήποτε φορτίο από το όχημα, εκτός του οδηγού, της ρεζέρβας και των εργαλείων.
-
Το αυτοκίνητο θα πρέπει να είναι σταθμευμένο σε επίπεδο έδαφος.
-

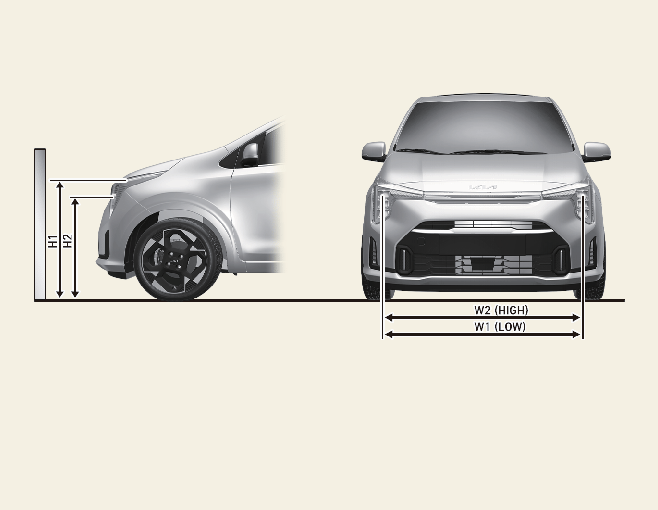

Σχεδιάστε στο παραπέτασμα δύο κατακόρυφες γραμμές (καθεμία από τις οποίες θα πρέπει να περνάει από το κέντρο του αντίστοιχου προβολέα) και μία οριζόντια γραμμή (που θα πρέπει να περνάει από το κέντρο και των δύο προβολέων).
-
Με τους προβολείς και την μπαταρία σε κανονική κατάσταση, ρυθμίστε τη σκόπευση των προβολέων έτσι ώστε το πιο φωτεινό κομμάτι της δέσμης τους να πέφτει πάνω στις οριζόντιες και κατακόρυφες γραμμές.
-

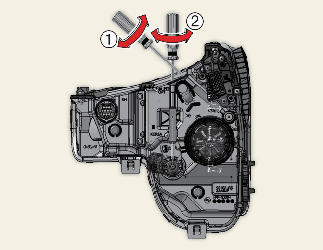

Για να ρυθμίσετε τη δέσμη της μικρής και της μεγάλης σκάλας προς τα αριστερά ή δεξιά, γυρίστε το κατσαβίδι (1) δεξιόστροφα ή αριστερόστροφα αντίστοιχα. Για να ρυθμίσετε τη δέσμη της μικρής και της μεγάλης σκάλας προς τα πάνω ή κάτω, γυρίστε το κατσαβίδι (2) δεξιόστροφα ή αριστερόστροφα αντίστοιχα.
* Α: Παραπέτασμα
Μονάδα: mm (in)
|
Κατάσταση αυτοκινήτου |
Προβολέας (Τύπος διπλής λειτουργίας) |
||||
|---|---|---|---|---|---|
|
Ύψος από το έδαφος |
Απόσταση μεταξύ των προβολέων |
||||
|
Μικρή/μεγάλη σκάλα |
|||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Μικρή/μεγάλη σκάλα |
||
|
H1/H2 |
H1/H2 |
H1/H2 |
W1 |
W2 |
|
|
χωρίς τον οδηγό [mm (in)] |
725 (28,5) |
723 (28,4) |
720 (28,3) |
1.241 (48,8) |
|
|
με τον οδηγό [mm (in)] |
715 (28,1) |
713 (28) |
710 (27,9) |
||
|
Κατάσταση αυτοκινήτου |
Προβολέας (τύπου LED) |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Ύψος από το έδαφος |
Απόσταση μεταξύ των προβολέων |
|||||||
|
Μικρή/μεγάλη σκάλα |
||||||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Μικρή/μεγάλη σκάλα |
|||||
|
H1 |
H2 |
H1 |
H2 |
H1 |
H2 |
W1 |
W2 |
|
|
χωρίς τον οδηγό [mm (in)] |
733 (28,8) |
673 (26,4) |
731 (28,7) |
671 (26,4) |
728 (28,6) |
668 (26,2) |
1.268 (49,9) |
|
|
με τον οδηγό [mm (in)] |
723 (28,4) |
663 (26,1) |
721 (28,3) |
661 (26) |
718 (28,2) |
658 (25,9) |
||
Α: Άξονας αυτοκινήτου
Β: Κατακόρυφη γραμμή στο κέντρο του αριστερού προβολέα
C: Κατακόρυφη γραμμή στο κέντρο του δεξιού προβολέα
D: Οριζόντια γραμμή στο κέντρο των προβολέων
Ε: Έδαφος
F: Γραμμή ορίου
-
Ανάψτε τη μικρή σκάλα, χωρίς να επιβαίνει ο οδηγός στο όχημα.
-
Το όριο της δέσμης θα πρέπει να προβάλλεται πάνω στη γραμμή ορίου που βλέπετε στην εικόνα.
-
Κατά τη ρύθμιση σκόπευσης της μικρής σκάλας, θα πρέπει να ρυθμίσετε τη δέσμη του φωτός πρώτα κατακόρυφα και μετά οριζόντια.
-
Αν οι προβολείς διαθέτουν σύστημα ευθυγράμμισης, γυρίστε τον διακόπτη του συστήματος ευθυγράμμισης προβολέων στη θέση 0.
Α: Άξονας αυτοκινήτου
Β: Κατακόρυφη γραμμή στο κέντρο του αριστερού προβολέα
C: Κατακόρυφη γραμμή στο κέντρο του δεξιού προβολέα
D: Οριζόντια γραμμή στο κέντρο των προβολέων
Ε: Έδαφος
F: Γραμμή ορίου
-
Ανάψτε τη μικρή σκάλα, χωρίς να επιβαίνει ο οδηγός στο όχημα.
-
Το όριο της δέσμης θα πρέπει να προβάλλεται πάνω στη γραμμή ορίου που βλέπετε στην εικόνα.
-
Κατά τη ρύθμιση σκόπευσης της μικρής σκάλας, θα πρέπει να ρυθμίσετε τη δέσμη του φωτός πρώτα κατακόρυφα και μετά οριζόντια.
-
Αν οι προβολείς διαθέτουν σύστημα ευθυγράμμισης, γυρίστε τον διακόπτη του συστήματος ευθυγράμμισης προβολέων στη θέση 0.
