Заміна запобіжників у моторному відсіку

Увімкніть вимикач запалювання або кнопку «ENGINE START / STOP» (Запуск / зупинка двигуна) й вимкніть всі інші перемикачі.

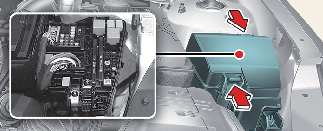

Зніміть кришку панелі запобіжників, натиснувши на петельку й потягнувши кришку догори.

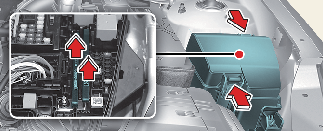

Перевірте витягнутий запобіжник; замініть, якщо він перегорів. Щоб зняти або вставити запобіжник, скористайтеся пристроєм для знімання запобіжників на панелі запобіжників моторного відсіку.

Уставте новий запобіжник того ж номіналу й переконайтеся, що його надійно закріплено. у разі виникнення сумнівів зверніться до спеціалізованої майстерні. Kia рекомендує звернутися до офіційного дилера або в партнерський сервісний центр.

ЗАСТЕРЕЖЕННЯ

Після перевірки панелі запобіжників у моторному відсіку надійно встановіть кришку панелі запобіжників, ви почуєте клацання.

Інакше можуть статись електричні замикання через контакт із водою.

Основний запобіжник (блок запобіжників)

Якщо перегорів блок запобіжників, його треба зняти таким чином:

Від’єднайте негативний кабель акумулятора.

Зніміть гайки, показані на рисунку вище.

Замініть запобіжник на новий того ж номіналу.

Виконайте ці кроки у зворотній послідовності для встановлення блока запобіжників.

ПОПЕРЕДЖЕННЯ

Якщо блок запобіжників перегорів, зверніться в спеціалізовану майстерню. Kia рекомендує звернутися до уповноваженого дилера Kia чи в партнерську сервісну компанію.

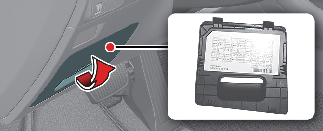

Панель запобіжників з боку водія

ПОПЕРЕДЖЕННЯ

Не всі описи панелей запобіжників у цьому посібнику можуть бути придатними для вашого автомобіля. Вони є точними на час друку. Під час огляду панелі запобіжників у вашому автомобілі звертайте увагу на етикетку на панелі на внутрішній поверхні кришки запобіжників. Ця схема надасть вам інформацію про ваш автомобіль.

Описи запобіжників див. у таблиці нижче.

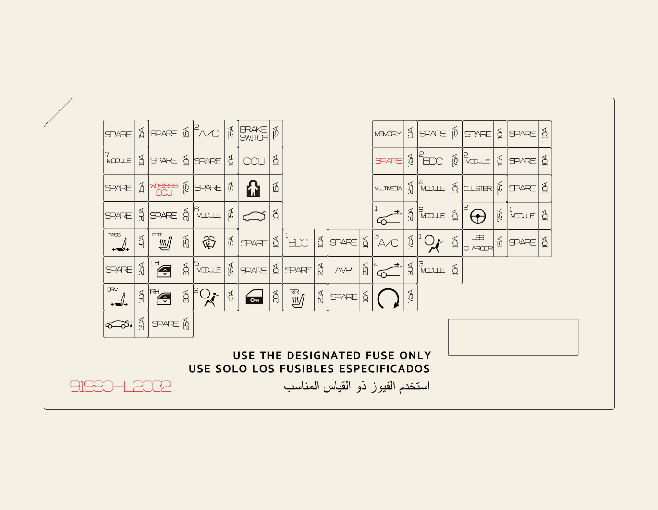

З’єднувальний блок ICU

Назва запобіжника	Номінал запобіжника	Контур, що захищається
S/HEATER (FRT)	25 A	Модуль керування підігрівом переднього сидіння, модуль керування вентиляцією переднього сидіння
TRUNK	10 A	Реле багажника
DOOR LOCK	20 A	Реле зачинення дверей, реле відчинення дверей
MODULE1	7,5 A	Перемикач передньої консолі №1, зовнішня ручка смарт-ключа водія / пасажира
CHILD LOCK	15 A	Заднє реле блокування дверей від відкривання зсередини, заднє реле розблокування дверей від відкривання зсередини
MODULE3	10 A	Перемикач аварійної сигналізації, Блок фонового підсвічування спереду, Фонове підсвічування на двері водія / пасажира, Блок фонового підсвічування передніх сидінь справа, Діагностичний роз'єм, Модуль дверей водія, Блок релаксації пасажирського сидіння
S/HEATER (RR)	25 A	Контрольний модуль нагрівача заднього сидіння
P/SEAT (PASS)	30 A	Ручний перемикач пасажирського сидіння, блок релаксації пасажирського сидіння
MODULE6	10 A	Перемикач спортивного режиму, модуль дверей водія
SAFETY P/WINDOW (RH)	30 A	Безпека пасажирів – модуль захисного склопідйомника водія, перемикач електричного склопідйомника двері пасажира, перемикач електричного склопідйомника задніх дверей (зліва)
P/SEAT (DRV)	30 A	Ручний перемикач з боку водія, модуль системи інтегрованої пам'яті (IMS) збоку водія
IBU1	15 A	IBU (інтегрований блок керування кузовом), вимикач запалювання
AMP	25 A	AMP (Підсилювач)
SAFETY P/WINDOW (LH)	30 A	Безпека водія – модуль захисного склопідйомника, перемикач електричного склопідйомника задніх дверей (зліва)
BRAKE SWITCH	10 A	Перемикач стоп-сигналу, IBU (інтегрований блок керування кузовом)
SUNROOF2	20 A	Контроллер люка (Електропривод щитка)
AIR BAG2	10 A	Блок керування SRS (система пасивної безпеки)
AIR BAG1	15 A	Блок керування SRS (система пасивної безпеки)
MEMORY	10 A	Система інтегрованої пам'яті (IMS) з боку водія (Система інтегрованої пам'яті) Модуль, Зовнішній склопідйомник з боку водія / пасажира, Датчик дощу, Дисплей на вітровому склі, Комбінація приладів, Модуль керування кондиціонера, Перемикач кондиціонера
E-CALL	10 A	MTS (Система телематики Mozen) Модуль екстренного виклику
MULTI MEDIA	15 A	Головний блок аудіо, аудіо/відео та навігації
SUNROOF1	20 A	Контроллер люка (Електропривод скла)
MODULE7	10 A	Перемикач передньої консолі №1/№2, камера фронтального виду, перемикач амортизувальної накладки, IBU (інтегрований блок керування кузовом), блок паркування ADAS
MODULE5	10 A	Перемикач стоп-сигналу
MODULE8	10 A	Модуль керування нагрівача переднього сидіння, Модуль керування вентиляції повітря переднього сидіння, Блок релаксації пасажирського сидіння, Контрольний модуль нагрівача заднього сидіння, AMP (Підсилювач), Система інтегрованої пам'яті (IMS) з боку водія (Система інтегрованої пам'яті) Модуль, Діагностичний роз'єм, Аудіо, Головний блок аудіо/відео та навігації, Передня фара зліва / справа, Блок монітора кругового огляду, Модуль керування кондиціонера, Перемикач кондиціонера, Передній бездротовий заряджаючий пристрій, MTS (Система телематики Mozen) Модуль екстренного виклику, Електрохроматичне дзеркало, Консольна лампа (Лампа), Перемикач подушки безпеки, Показник рівня перемикання автоматичної трансмісії
MODULE2	10 A	З’єднувальний блок моторного відсіку (Реле обігріву вітрового скла з лівої сторони / Реле обігріву вітрового скла з правої сторони), Вентилятор охолодження електродвигуна, Блок паркування ADAS, Блок релаксації пасажирського сидіння, Контрольний модуль підігрівання переднього сидіння, Контрольний модуль вентиляції переднього сидіння, Контрольний модуль підігрівання заднього сидіння
MDPS^*1	7,5 A	Блок автогідропідсилювача із приводом від керма
A/C	7,5 A	Модуль керування кондиціонера, Перемикач кондиціонера, З'єднувальний блок моторного відсіку (Реле продування)
MODULE4	10 A	Верхня консольна лампа (Лампа), Задній зарядний USB-пристрій, Задня електрична розетка, IBU (Iнтегрований блок керування кузовом), MTS (Система телематики Mozen) Модуль екстренного виклику, Аудіо, Головний блок аудіо/відео та навігації, AMP (Підсилювач), Блок монітора кругового огляду, блок паркування ADAS
MODULE9	7,5 A	IBU (інтегрований блок керування кузовом)
CLUSTER	10 A	Комбінацією приладів, дисплей на лобовому склі
WASHER	15 A	Універсальний перемикач
START	7,5 A	Реле протиугінної сигналізації, Перемикач діапазону коробки передач
POWER OUTLET	20 A	Задня електрична розетка
IBU2	7,5 A	IBU (інтегрований блок керування кузовом)
A/BAG IND	7,5 A	Комбінація приладів, Консольна лампа (Лампа)

* 1. MDPS (автогідропідсилювач із приводом від керма) аналогічний EPS (електропідсилювач кермового керування).

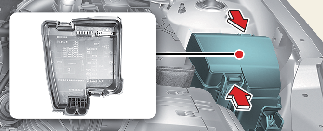

Панель запобіжників моторного відсіку

ПОПЕРЕДЖЕННЯ

Описи запобіжників див. у таблиці нижче.

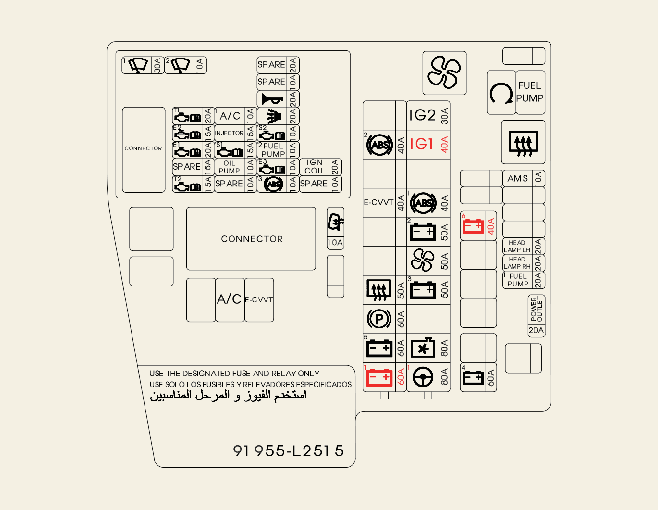

З'єднувальний блок моторного відсіку

Назва запобіжника	Номінал запобіжника	Контур, що захищається
ABS2	30 A	[ESP] модуль керування (електронною системою динамічної стабілізації)
E-CVVT	40 A	Реле E-CVVT
IG1	40 A	Блок PCB (Реле режиму «ACC» (Дод. приладдя), Реле IG1)
REAR DEFOGGER	50 A	Реле заднього обігрівача
PARKING BRAKE	60 A	[ESP] модуль керування (електронною системою динамічної стабілізації)
B+5	60 A	Блок PCB (Реле керування двигуном, Запобіжник - ECU2, TCU1, A/C1, КЛАКСОН СИГНАЛІЗАЦІЇ, ЗВУКОВИЙ СИГНАЛ, СКЛООЧИСНИК 1)
IG2	30 A	Реле запуску, Блок PCB (Реле IG2)
ABS1	40 A	[ESP] модуль керування (електронною системою динамічної стабілізації)
B+2	50 A	З'єднувальний блок ICU (Запобіжник - IBU1, AMP, IPS1, IPS2, IPS3, IPS4, IPS10)
BLOWER	50 A	Реле продування
B+3	50 A	З'єднувальний блок ICU (IPS5, IPS6, IPS7, IPS8, IPS9, IPS11)
B+1	50 A	З'єднувальний блок ICU (Запобіжник - МОДУЛЬ 1, БЛОКУВАННЯ ДВЕРЕЙ ВІД ВІДКРИВАННЯ ЗСЕРЕДИНИ, ПІДІГРІВАННЯ СИДІННЯ (ЗАДН.), ПРИВІД СИД. (ПАСС.), ОБМЕЖУВАЧ ЕЛ. СКЛОПІДІЙМАЧА (СПРАВА), ПРИВІД СИД. (ВОДІЙ), ОБМЕЖУВАЧ ЕЛ. СКЛОПІДІЙМАЧА (ЗЛІВА))
COOLING FAN	80 A	Вентилятор охолодження електродвигуна
MDPS1^*1	80 A	Блок автогідропідсилювача із приводом від керма
POWER OUTLET1	40 A	Блок PCB (Реле розетки)
W/S HTD GLASS RH	40 A	Реле обігріву вітрового скла з лівої сторони
W/S HTD GLASS LH	40 A	Реле обігріву вітрового скла з правої сторони
B+4	60 A	З'єднувальний блок ICU (Реле засувки при тривалому навантаженні, Запобіжник - ПІДІГРІВАННЯ СИДІННЯ (ПЕРЕДН.), БАГАЖНЕ ВІДДІЛЕННЯ, ЗАМИКАННЯ ДВЕРЕЙ, МОДУЛЬ 3, ПЕРЕКЛ. ГАЛЬМА, ЛЮК У ДАХУ 2, ПОДУШКА БЕЗПЕКИ 2, ЛЮК У ДАХУ 1)
AMS	10 A	Датчик акумулятора
FUEL PUMP	20 A	Реле паливного насоса
A/C2	10 A	Модуль керування кондиціонера
MIRROR HEATED	10 A	Зовнішній склопідйомник з боку водія / пасажира, Модуль керування кондиціонера, Перемикач кондиціонера

* 1. MDPS (автогідропідсилювач із приводом від керма) аналогічний EPS (електропідсилювач кермового керування).

Блок PCB

Назва запобіжника	Номінал запобіжника	Контур, що захищається
TCU2	15 A	Перемикач діапазону передач трансмісії
ABS3	10 A	[ESP] модуль керування (електронною системою динамічної стабілізації)
CRUISE	10 A	Передній радар
ECU3	10 A	PCM (модуль керування силовим блоком)
IGN COIL	20 A	Котушка запалювання #1#2/#3/#4, Конденсатор(G4NA)
ECU1	20 A	PCM (модуль керування силовим блоком)
SENSOR1	15 A	Кисневий Датчик (Верх/низ)
FUEL PUMP	10 A	З’єднувальний блок моторного відсіку (реле паливного насоса)
ECU2	15 A	PCM (модуль керування силовим блоком)
INJECTOR	15 A	Інжектор #1/#2/#3/#4
SENSOR2	10 A	G4NA: Електромагнітний клапан зі змінною геометрією впуску, Клапан подачі оливи (впуск/випуск), Електромагнітний клапан контролю продування, З’єднувальний блок моторного відсіку (Реле кондиціонера) G4K3 : Електромагнітний регульований масляний насос, Електромагнітний клапан зі змінною геометрією впуску, Клапан подачі оливи, Електромагнітний клапан контролю продування, З’єднувальний блок моторного відсіку (Реле кондиціонера)
TCU1	20 A	PCM (модуль керування силовим блоком)
A/C1	10 A	З'єднувальний блок моторного відсіку (Реле кондиціонера)
B/A HORN	20 A	Реле протиугінної сигналізації
HORN	20 A	Реле звукового сигналу
POWER OUTLET3	20 A	Передня розетка справа, Передній зарядний USB-пристрій
POWER OUTLET2	20 A	Передня розетка зліва
WIPER1	30 A	Реле склоочисника
WIPER2	10 A	PCM (Модуль керування силовим блоком), IBU (Iнтегрований блок керування кузовом)

Типи реле див. у таблиці нижче.

Назва реле	Тип
Blower Relay	MINI
Start Relay	MICRO
Fuel Pump Re Relay	MICRO
Rear Heated Relay	MINI
W/S Heated Glass Left Handle side Relay	MICRO
W/S Heated Glass Right Handle side Relay	MICRO
E-CVVT Relay	MICRO
Air Conditioner Relay	MICRO
