保險絲/繼電器盒說明
您可以在保險絲/繼電器盒蓋內側找到說明保險絲/繼電器名稱和容量的保險絲/繼電器標籤。
本手冊內的所有保險絲盒說明並不完全適用於您的車輛。其在印製時準確無誤。檢查您車輛的保險絲盒時，參考保險絲盒標籤。
駕駛側保險絲盒
ICU 接線盒
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|---|---|---|---|
|
DOOR LOCK |
 |
20A |
中央車門閉鎖/開鎖繼電器 |
|
P/WINDOW RH |
 |
25A |
電動門窗主開關、乘客電動門窗開關 |
|
P/WINDOW LH |
 |
25A |
電動車窗主開關 |
|
S/HEATER (REAR) |
 |
20A |
後座椅加熱器控制模組 |
|
S/HEATER (DRV/PASS) |
 |
20A |
前通風座椅控制模組、前座椅加熱器控制模組 |
|
P/SEAT (PASS) |
 |
30A |
乘客電動座椅開關 |
|
SUNROOF2 |
 |
20A |
天窗控制器 (遮陽馬達) |
|
AIRBAG2 |
 |
10A |
SRS（輔助保護系統）控制模組 |
|
SUNROOF1 |
 |
20A |
天窗控制器 (玻璃馬達) |
|
P/SEAT DRV |
 |
30A |
駕駛電動座椅開關，駕駛 IMS（整合記憶系統）控制模組 |
|
MODULE9 |
 |
10A |
離合器模組汽缸感測器、駕駛 IMS（整合記憶系統）控制模組、駕駛座/副駕駛座智慧鑰匙車外把手、雨量感測器、危險開關、資料連結連接器、電動尾門單元、轉向伸縮單元 |
|
AMP (Amplifier) |
 |
25A |
AMP (放大器) |
|
IBU (Integrated Body Control Unit)2 |
 |
10A |
IBU（車身整合控制單元）、點火開關、自動變速桿 |
|
P/WINDOW SAFETY RH |
 |
25A |
乘客安全電動車窗模組 |
|
P/WINDOW SAFETY LH |
 |
25A |
駕駛席安全電動車門模組 |
|
MEMORY |
 |
10A |
車外後照鏡折疊/展開繼電器、駕駛/乘客電動車外後照鏡、儀表板、空調控制器 (LCD)、空調控制模組、情境燈單元、控制台情緒燈、防撞墊開關、整合停車輔助單元 |
|
E-SHIFTER2 |
 |
10A |
SCU（線控換檔單元），電子自動變速器變速桿開關 |
|
TAILGATE |
 |
10A |
後車箱門繼電器 |
|
E-CALL |
 |
10A |
緊急電話 (E-Call) 模組 |
|
MODULE7 |
 |
7.5A |
IBU (車身整合控制單元) |
|
BRAKE SWITCH |
 |
10A |
煞車燈光開關，IBU (車身整合控制單元) |
|
MULTIMEDIA |
 |
20A |
音訊（顯示）、音訊/視訊和導航音響主機 |
|
WASHER |
 |
15A |
多功能開關 |
|
MODULE8 |
 |
7.5A |
前通風座椅控制模組、前/後座椅加熱器控制模組、E/R 接線盒（擋風加熱繼電器 LH） |
|
AIRBAG1 |
 |
15A |
SRS（輔助保護系統）控制模組 |
|
Air ConditionerON |
 |
7.5A |
E/R 接線盒（PTC 繼電器 #1、鼓風機繼電器）、空調控制器 (LCD)、空調控制模組 |
|
MODULE2 |
 |
15A |
前 USB 充電器連接器、駕駛／乘客座椅 USB 連接埠 |
|
MODULE6 |
 |
10A |
控制台開關、駕駛模式開關、資料連結連接器、自動變速器變速桿指示燈 |
|
MODULE1 |
 |
10A |
ADAS 停車 ECU、IBU（車身整合控制單元）、音訊鍵盤、音訊/視訊和導航鍵盤、電動車外後照鏡開關、緊急電話 (E-Call) 模組、AMP（放大器）、音訊（顯示）、音訊/視訊和導航主機 |
|
HEATED MIRROR |
 |
10A |
駕駛座/副駕駛座電動外後視鏡 |
|
IBU (Integrated Body Control Unit)1 |
 |
7.5A |
IBU (車身整合控制單元) |
|
MODULE5 |
 |
10A |
駕駛 IMS（整合記憶系統）控制模組、後座椅加熱器控制模組、前通風座椅控制模組、AMP（放大器）、前座椅加熱器控制模組、音訊（顯示）、音訊/視訊和導航音響主機、前無線充電裝置、緊急電話 (E-Call) 模組、空調控制器 (LCD)、空調控制模組、電子變色鏡、 |
|
AIRBAG IND |
 |
7.5A |
儀表板 |
|
MODULE4 |
 |
7.5A |
IBU (車身整合控制單元)、前景攝影機、防撞墊開關、ADAS 停車 ECU、後角雷達 LH/RH、離合器模組汽缸感測器、4WD（4 輪驅動）DCU（計量控制單元）、大燈 LH /RH |
|
E-SHIFTER3 |
 |
7.5A |
SCU（線控換檔單元），電子自動變速器變速桿開關 |
|
CLUSTER |
 |
7.5A |
儀表板 |
|
MODULE3 |
 |
7.5A |
煞車燈開關、頭頂控制台燈 |
|
Motor Driven Power Steering*1 |
 |
7.5A |
馬達驅動動力方向盤裝置 |
|
START |
 |
10A |
防盜警報喇叭繼電器、變速器範圍開關、傳動系控制模組、IBU（車身整合控制單元、點火開關、E/R 接線盒（啟動繼電器） |
|
MODULE10 |
 |
7.5A |
柴油濾清器系統 |
* 1：MDPS（馬達驅動動力方向盤）如同 EPS（電控動力轉向）。

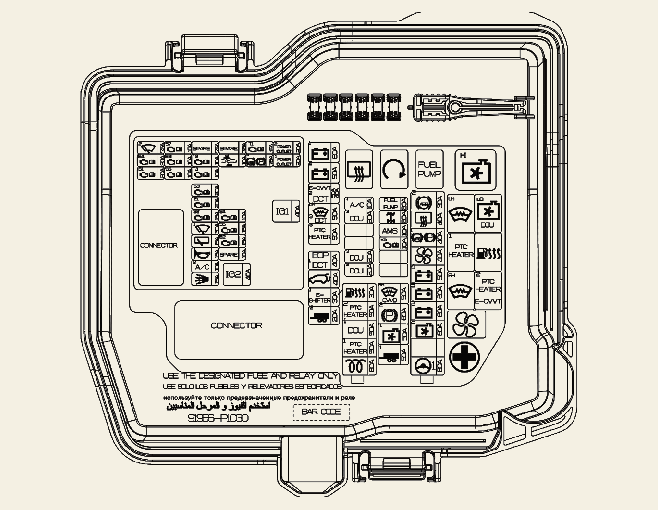

引擎室保險絲盒
引擎室接線盒
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|
|---|---|---|---|---|
|
MULTI 保險絲-1 |
Motor Driven Power Steering*1 |
 |
80A |
馬達驅動動力方向盤裝置 |
|
COOLING FAN2 |
 |
60A |
冷卻扇控制器 |
|
|
B+3 |
 |
60A |
ICU 接線盒（保險絲 - S/加溫器（DRV/通過）、P/SEAT（通過）、天窗 2、天窗 1、P/SEAT DRV、AMP、P/車窗安全 RH、電動車窗主繼電器） |
|
|
B+5 |
 |
60A |
PCB 盒（保險絲 - IG2、IG1、喇叭、A/CON2、B/警報喇叭、ECU2、引擎控制繼電器、雨刷主繼電器） |
|
|
B+4 |
 |
50A |
ICU 接線盒（保險絲 - 車門鎖、S/加溫器（DRV/通過）、AIRBAG2、MODULE9、IBU2、P/車窗安全 LH、E-SHIFTER2、尾門、BRAKE SWITCH、長期負載閂鎖繼電器） |
|
|
BLOWER |
 |
40A |
Blower Relay |
|
|
ABS1/EPB1 |
 |
40A |
ESP（電子穩定程式控制模組 |
|
|
REAR HEATED |
 |
40A |
Rear Heated Relay |
|
|
ABS2 |
 |
30A |
ESP（電子穩定程式控制模組 |
|
|
GLOW |
 |
80A |
GLOW 單元（柴油） |
|
|
PTC HEATER1 |
 |
50A |
正溫度系數加熱器 1 繼電器（柴油） |
|
|
DCU1 |
 |
50A |
計量控制單元繼電器（柴油） |
|
|
PTC HEATER2 |
 |
50A |
正溫度系數加熱器 2 繼電器（柴油） |
|
|
FUEL FILTER HTR |
 |
30A |
柴油濾清器繼電器（柴油） |
|
|
保險絲 |
TRAILER1 |
 |
50A |
拖車接頭 |
|
COOLING FAN1 |
 |
50A |
冷卻風扇繼電器高 |
|
|
EPB2 |
 |
60A |
ESP（電子穩定程式控制模組 |
|
|
W/S HEATED GLASSRH / CVVD |
 |
50A |
擋風玻璃加熱繼電器 Rh，連續可變氣門持續執行器 (Smartstream G1.6 T-GDi) |
|
|
ECU5 |
 |
10A |
ECM（引擎控制模組） |
|
|
AMS |
 |
10A |
電瓶感測器 |
|
|
4WD |
 |
20A |
AWD ECM（引擎控制模組） |
|
|
FUEL PUMP |
 |
20A |
燃油幫浦繼電器 |
|
|
Air ConditionerON1 |
 |
10A |
鼓風機電機、空調控制模組 |
|
|
TRAILER2 |
 |
20A |
拖車接頭 |
|
|
E-SHIFTER1 |
 |
30A |
SCU（系統控制裝置） |
|
|
TAILGATE |
 |
40A |
電動尾門單元 |
|
|
EOP |
 |
40A |
未使用 |
|
|
PTC HEATER3 |
 |
50A |
燃油濾清器加熱繼電器 |
|
|
W/S HEATED GLASSLH / DCT3 |
 |
50A |
擋風加熱繼電器 Lh，雙離合變速箱 (Smartstream G1.6 T-GDi) |
|
|
E-CVVT/DCT2 |
 |
E-CVVT (50A)/雙離合變速箱 2 (40A) |
雙離合變速箱 (Smartstream G1.6 T-GDi)、E-CVVT 繼電器 (Smartstream G2.5 GDi) |
|
|
B+2 |
 |
50A |
ICU 接線盒 (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60A |
ICU 接線盒 (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCT1 |
 |
40A |
雙離合器變速箱油模組 |
|
|
E-SHIFTER1 |
 |
30A |
SCU (線控變速單元) |
|
|
DCU2 |
 |
20A |
計量控制單元（柴油） |
|
|
DCU3 |
 |
20A |
計量控制單元（柴油） |
|
|
DCU4 |
 |
20A |
計量控制單元（柴油） |
|
PCB 盒
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|---|---|---|---|
|
IG2 |
 |
40A |
IG2 繼電器 |
|
IG1 |
 |
40A |
IG1 繼電器，ACC 繼電器 |
|
FR WIPER2 |
 |
7.5A |
前雨刷（低）繼電器、ECM（引擎控制模組）、IBU（車身整合控制裝置） |
|
ECU4 |
 |
20A |
傳動系控制模組 |
|
SENSOR1 |
 |
20A |
點火線圈 #1~#4 |
|
SENSOR7 |
 |
10A |
GLOW 單元（柴油） |
|
ECU3 |
 |
10A |
傳動系控制模組 |
|
SENSOR5 |
 |
10A |
燃油幫浦繼電器 |
|
TCU2 |
 |
10A |
變速器控制模組 |
|
TCU3 |
 |
10A |
傳動軸範圍開關 |
|
SENSOR3 |
 |
20A |
ECM（引擎控制模組） |
|
ECU1 |
 |
20A |
傳動系控制模組 |
|
SENSOR2 |
 |
15A |
氧感測器（上/下） |
|
FR WIPER1 |
 |
30A |
雨刷主繼電器、前刷（低）繼電器 |
|
RR WIPER |
 |
15A |
雨刷主繼電器、ICU 接線盒（後雨刷繼電器） |
|
HORN |
 |
15A |
喇叭繼電器 |
|
Air ConditionerON2 |
 |
10A |
空調 Comp 繼電器 |
|
B/ALARM HORN |
 |
15A |
防盜警報喇叭繼電器 |
|
FCA |
 |
10A |
前雷達 |
|
SENSOR4 |
 |
10A |
[Smartstream G2.0] 機油控制閥 #1/#2（進氣/排氣）、可變油泵電磁閥、可變進氣電磁閥、沖洗控制電磁閥、冷卻風扇控制器、空調 Comp 繼電器、E/R 接線盒（冷卻風扇繼電器高）[Smartstream G2.5 T-GDi] 機油控制閥 #2（排氣）、沖洗控制電磁閥、可變油泵電磁閥、可變進氣電磁閥、冷卻風扇控制器、空調 Comp 繼電器 |
|
SENSOR6 |
 |
15A |
噴嘴 #1 ~ #4 |
|
ECU2 |
 |
15A |
傳動系控制模組 |
|
TCU1 |
 |
15A |
變速器控制模組 |
|
ABS3/EPB3 |
 |
7.5A |
ESP（電子穩定程式 (Electronic Stability Program) 控制模組 |
|
POWER OUTLET2 |
 |
20A |
前電源插座 |
|
POWER OUTLET1 |
 |
20A |
行李箱電源插座 |
* 1：MDPS（馬達驅動動力方向盤）如同 EPS（電控動力轉向）。
繼電器
參考下表的繼電器類型。
|
繼電器名稱 |
符號 |
類型 |
|---|---|---|
|
Rear Heated Relay |
 |
微型 |
|
Start Relay |
 |
微型 |
|
Fuel Pump Relay |
 |
微型 |
|
Cooling Fan Relay High |
 |
迷你型 |
|
Windshield Heated Relay LH |
 |
微型 |
|
Cooling Fan Relay low (Smartstream G2.0) DCU Relay (Smartstream D2.0) |
 |
微型 |
|
PTC Heater Relay #1 |
 |
微型 |
|
Fuel Filter Heating Relay |
 |
微型 |
|
Windshield Heated Relay RH |
 |
微型 |
|
PTC Heater Relay #2 (Diesel) E-CVVT Relay (Smartstream G2.5 GDi) |
 |
微型 |
|
Blower Relay |
 |
微型 |

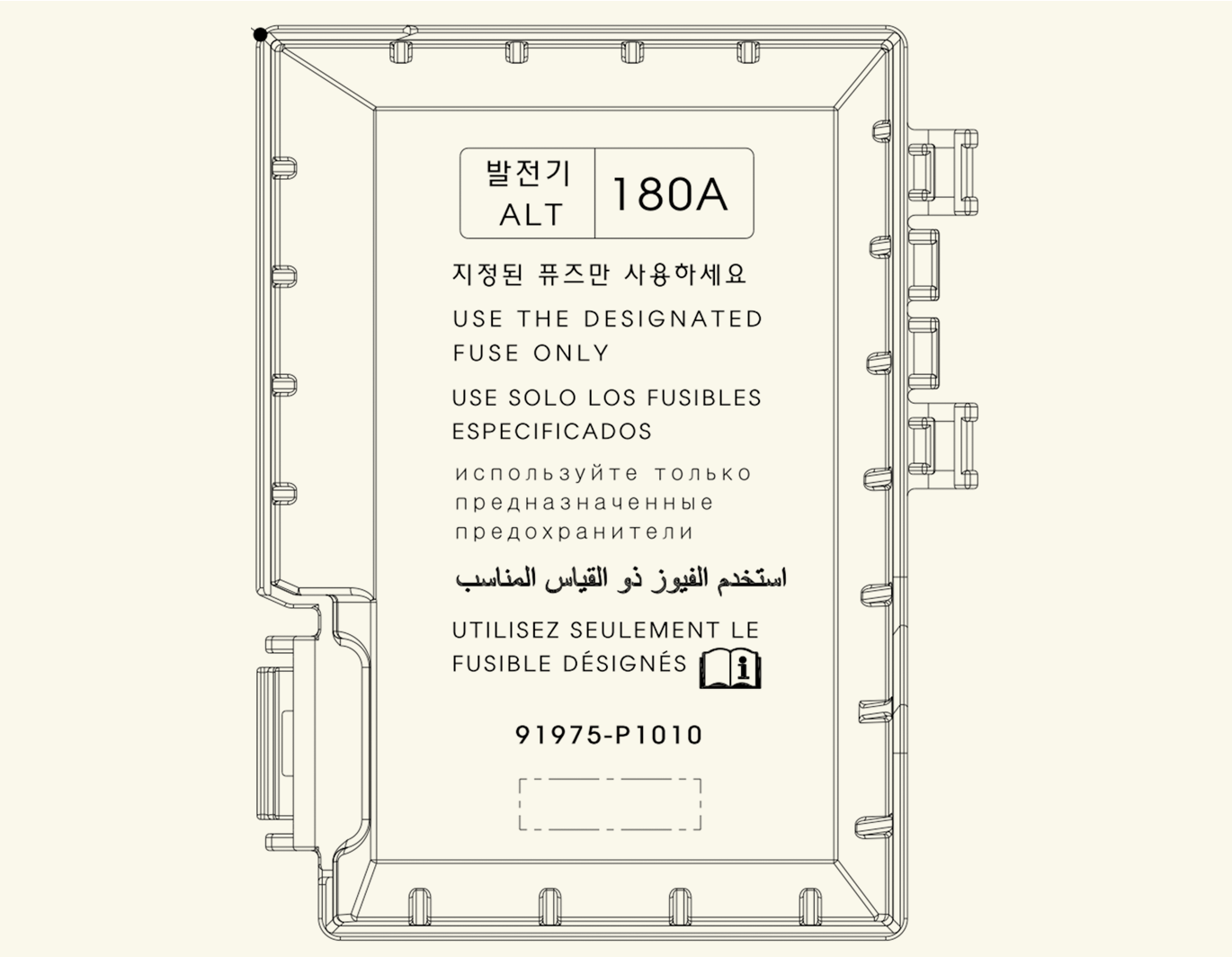

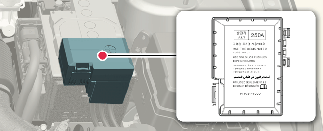

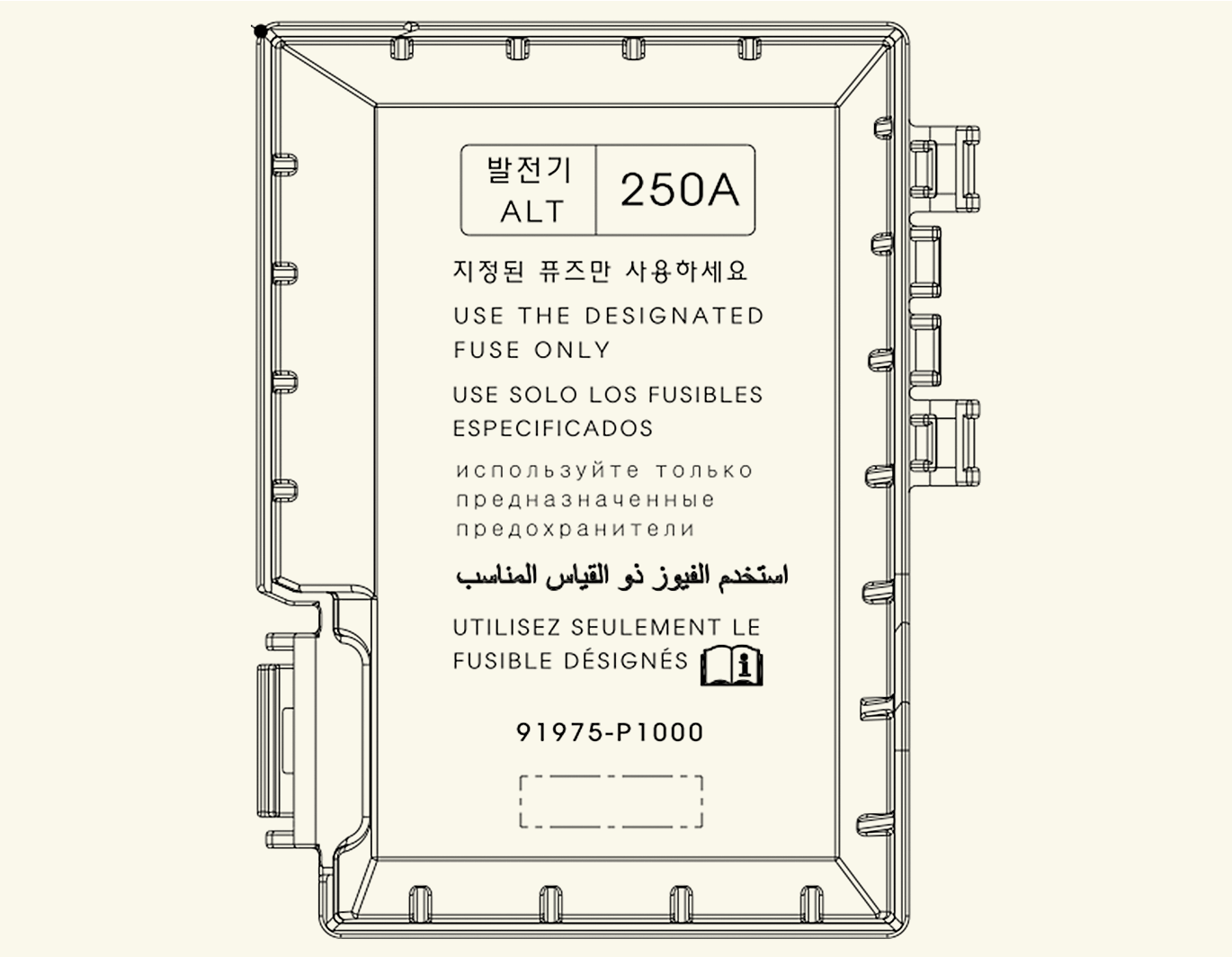

引擎室保險絲盒（電瓶端子蓋）
