Popis pojistkového/reléového panelu
Pod krytem pojistkového/reléového panelu jsou na štítku uvedené názvy a hodnoty pro pojistky/relé vozidla.
Úplný popis pojistkového panelu uvedený v této příručce nemusí odpovídat provedení vozidla. Je platný v době tisku. Při kontrole pojistkového panelu vozidlo postupujte podle údajů na štítku.
Pojistkový panel u řidiče
Svorkovnice ICU
|
Označení pojistky |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|---|---|---|---|
|
DOOR LOCK |
 |
20A |
Prostřední relé zamykání/odemykání dveří |
|
P/WINDOW RH |
 |
25A |
Hlavní spínač ovládání oken, spínač elektrického ovládání okna spolujezdce |
|
P/WINDOW LH |
 |
25A |
Hlavní přepínač elektricky ovládaných oken |
|
S/HEATER (REAR) |
 |
20A |
Řídicí jednotka vyhřívání zadních sedadel |
|
S/HEATER (DRV/PASS) |
 |
20A |
Řídicí jednotka ventilace přední části, řídicí jednotka vyhřívání předních sedadel |
|
P/SEAT (PASS) |
 |
30A |
Elektrické ovládání sedadla spolujezdce |
|
SUNROOF2 |
 |
20A |
Ovladač střešního okna (elektromotor clony) |
|
AIRBAG2 |
 |
10A |
Řídicí jednotka SRS (doplňkového zádržného systému) |
|
SUNROOF1 |
 |
20A |
Ovladač střešního okna (elektromotor skla) |
|
P/SEAT DRV |
 |
30A |
Spínač posuvu sedadla řidiče, řídicí modul IMS (integrovaný paměťový systém) sedadla řidiče |
|
MODULE9 |
 |
10A |
Válcový snímač modulu spojky, řídicí modul IMS (integrovaný paměťový systém) na straně řidiče, venkovní klika na dveřích řidiče/spolujezdce pro použití s chytrým klíčem, dešťové čidlo, spínač výstražných světel, konektor Data Link, jednotka elektricky ovládaných pátých dveří, teleskopická jednotka volantu |
|
AMP (zesilovač) |
 |
25A |
AMP (zesilovač) |
|
IBU (Integrovaná řídicí jednotka karoserie) 2 |
 |
10A |
IBU (Integrovaná řídicí jednotka karoserie), spínač zapalování, páka automatické převodovky |
|
P/WINDOW SAFETY RH |
 |
25A |
Modul zabezpečení ovládání okna na straně spolujezdce |
|
P/WINDOW SAFETY LH |
 |
25A |
Modul zabezpečení ovládání okna na straně řidiče |
|
MEMORY |
 |
10A |
Relé sklápění/vyklápění venkovních zrcátek, elektricky ovládané vnější zrcátko řidiče/spolujezdce, přístrojová deska, kontroler klimatizace (LCD), řídicí jednotka klimatizace, jednotka ambientního osvětlení, ambientní osvětlení konzoly, ambientní osvětlení (strana spolujezdce), spínač polstrované ochrany, ADAS parkovacího ECU |
|
PÁTÉ DVEŘE |
 |
10A |
Relé pátých dveří |
|
E-CALL |
 |
10A |
Modul E-Call (nouzové volání) |
|
MODULE7 |
 |
7,5 A |
IBU (Integrovaná řídící jednotka karoserie) |
|
BRAKE SWITCH |
 |
10A |
Spínač brzdového světla, IBU (integrovaná řídicí jednotka karoserie) |
|
MULTIMEDIA |
 |
20A |
Audio (zobrazení), hlavní panel audia/videa a navigace |
|
WASHER |
 |
15A |
Sdružený ovladač |
|
MODULE8 |
 |
7,5 A |
Řídicí jednotka ventilace přední části, řídicí jednotka vyhřívání předních/zadních sedadel |
|
AIRBAG1 |
 |
15A |
Řídicí jednotka SRS (doplňkového zádržného systému) |
|
Zapnutá klimatizace (ON) |
 |
7,5 A |
E/R blok svorkovnice (relé topného tělesa PTC č. 1, relé ventilátoru), kontroler klimatizace (LCD), řídicí jednotka klimatizace |
|
MODULE2 |
 |
15A |
Přední nabíjecí zdířka USB, USB nabíjecí zdířka pro sedadlo řidiče/spolujezdce |
|
MODULE6 |
 |
10A |
Spínač konzoly, přepínač jízdních režimů, konektor Data Link, kontrolka řadicí páky automatické převodovky |
|
MODULE1 |
 |
10A |
ADAS parkovacího EDU, IBU (integrovaná řídicí jednotka karoserie), klávesnice audiosystému, klávesnice audio-/videosystému a navigace, spínač elektricky ovládaného vnějšího zrcátka, modul E-Call (nouzové volání), AMP (zesilovač), audio (zobrazení), hlavní panel audia/videa a navigace |
|
HEATED MIRROR |
 |
10A |
Elektricky ovládané vnější zrcátko řidiče/spolujezdce |
|
IBU (Integrovaná řídicí jednotka karoserie) 1 |
 |
7,5 A |
IBU (Integrovaná řídící jednotka karoserie) |
|
MODULE5 |
 |
10A |
Řídicí jednotka IMS (integrovaný paměťový systém) na straně řidiče, řídicí jednotka vyhřívání zadních sedadel, řídicí jednotka ventilace sedadel vpředu, AMP (zesilovač), řídicí jednotka vyhřívání předních sedadel, audiosystém (displej), hlavní panel audia/videa a navigace, jednotka bezdrátového nabíjení vpředu, modul E-Call (nouzové volání), kontroler klimatizace (LCD), řídicí jednotka klimatizace, elektrochromatické zrcátko |
|
AIRBAG IND |
 |
7,5 A |
Přístrojová deska |
|
MODULE4 |
 |
7,5 A |
IBU (Integrovaná řídicí jednotka karoserie), kamera vpředu, spínač polstrované ochrany, ADAS parkovacího ECU, zadní rohový radar LH/RH, válcový snímač modulu spojky, ECU (elektronická řídicí jednotka) pro 4WD (pohon všech kol), čelní světlomety LH/RH |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (kontrolní jednotka systému), spínač řadicí páky elektronické automatické převodovky |
|
CLUSTER |
 |
7,5 A |
Přístrojová deska |
|
MODULE3 |
 |
7,5 A |
Spínač brzdových světel, světlo na stropním panelu |
|
Posilovač řízení s elektromotorem |
 |
7,5 A |
Elektromotor posilovače řízení |
|
START |
 |
10A |
Relé houkačky zabezpečovacího alarmu, spínač rozsahu převodovky, řídicí jednotka pohonu, IBU (integrovaná řídicí jednotka karoserie), spínač zapalování, E/R blok svorkovnice (startovací relé) |
|
LDC |
 |
10A |
NÍZKONAPĚŤOVÝ MĚNIČ STEJNOSMĚRNÉHO PROUDU DC-DC |
|
ECS |
|
15A |
ELEKTRONICKY ŘÍZENÉ ODPRUŽENÍ |
|
AKUMULÁTOR C/FAN |
 |
10A |
VENTILÁTOR CHLADIČE AKUMULÁTORU |
|
BATTERY MANAGEMENT |
 |
10A |
BATTERY MANAGEMENT SYSTEM |
|
MODULE10 |
 |
7,5 A |
PALIVOVÝ FILTR |

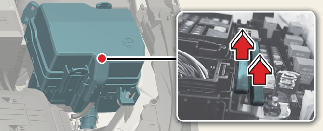

Pojistkový panel v motorovém prostoru
Svorkovnice motorového prostoru
|
Označení pojistky |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
Posilovač řízení s elektromotorem 1 |
 |
80A |
Elektromotor posilovače řízení |
|
COOLING FAN1 |
 |
80A |
Ovladač ventilátoru chlazení |
|
|
COOLING FAN2 |
 |
60A |
Ovladač ventilátoru chlazení |
|
|
EPB2 |
 |
60A |
ELEKTRONICKÁ PARKOVACÍ BRZDA |
|
|
B+3 |
 |
60A |
Svorkovnice ICU (pojistka – S/HEATER (DRV/PASS), P/SEAT(PASS), SUNROOF2, SUNROOF1, P/SEAT DRV, AMP, P/WINDOW SAFETY RH, hlavní relé elektricky ovládaných oken) |
|
|
CVVD |
 |
50A |
CVVD (systém proměnného časování ventilů) |
|
|
BLOWER |
 |
40A |
Blower Relay |
|
|
ABS1/EPB1 |
 |
40A |
PROTIBLOKOVACÍ SYSTÉM (ABS)/ELEKTRONICKÁ PARKOVACÍ BRZDA |
|
|
REAR HEATED |
 |
40A |
Relé topení vzadu |
|
|
ABS2 |
 |
30A |
PROTIBLOKOVACÍ SYSTÉM (ABS) |
|
|
MULTI FUSE-2 |
GLOW |
 |
80A |
Řídici jednotka žhavení (GLOW) |
|
PTC HEATER1 |
 |
50A |
Vyhřívání PTC |
|
|
PTC HEATER2 |
 |
50A |
Vyhřívání PTC |
|
|
DCU1 |
 |
50A |
DCU (Řídicí jednotka dávkování) |
|
|
PŘEDEHŘEV PALIVOVÉHO FILTRU |
 |
30A |
PŘEDEHŘEV PALIVOVÉHO FILTRU |
|
|
POJISTKA |
TRAILER1 |
 |
50A |
Připojení přívěsu |
|
FUEL PUMP |
 |
20A |
Relé palivového čerpadla |
|
|
4WD |
 |
20A |
AWD ECM (řídicí jednotka motoru) |
|
|
AMS |
 |
10A |
Čidlo akumulátoru |
|
|
ECU4 |
 |
10A |
Řídicí jednotka pohonu (PCM) |
|
|
E-SHIFTER2 |
 |
10A |
E-SHIFTER |
|
|
ECU5 |
 |
10A |
Není použito |
|
|
Klimatizace – ON (Zapnuto) 1 |
 |
10A |
Relé ventilátoru, řídicí jednotka klimatizace |
|
|
TRAILER2 |
 |
20A |
Připojení přívěsu |
|
|
E-SHIFTER1 |
 |
30A |
SCU (kontrolní jednotka systému) |
|
|
PÁTÉ DVEŘE |
 |
40A |
Jednotka elektricky ovládaných pátých dveří |
|
|
EOP |
 |
40A |
Není použito |
|
|
B+2 |
 |
50A |
Svorkovnice ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60A |
Svorkovnice ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCU2 |
 |
20A |
DCU (Řídicí jednotka dávkování) |
|
|
DCU3 |
 |
20A |
DCU (Řídicí jednotka dávkování) |
|
|
DCU4 |
 |
20A |
DCU (Řídicí jednotka dávkování) |
|
|
DCT1 |
 |
40A |
DCT (dvouspojková převodovka) |
|
|
DCT2/E-CLUTCH |
 |
40A |
DCT (dvouspojková převodovka) / ECLUTCH |
|
|
B+4 |
 |
50A |
Svorkovnice ICU (pojistka – ZÁMEK DVEŘÍ, VYHŘ.SEDADEL (ŘID./SPOLUJEZDEC), AIRBAG2, MODUL9, IBU2, BEZP.EL.OKEN (LH), E-SHIFTER2, PÁTÉ DVEŘE, BRZDOVÝ SPÍNAČ, relé zámku pro dlouhodobou zátěž) |
|
* 1: MDPS (Motorový posilovač řízení) je stejný jako EPS (Elektrický posilovač řízení).
Svorkovnice PCB
|
Označení pojistky |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|---|---|---|---|
|
IG2 |
 |
30A |
IG2 Relay |
|
IG1 |
 |
30A |
Relé IG1, relé ACC |
|
FR WIPER2 |
 |
7,5 A |
Relé pomalého stírání čelního skla, ECM (řídicí jednotka motoru), IBU (integrovaná řídicí jednotka karoserie) |
|
SENSOR1 |
 |
20A |
Cívka zapalování č. 1~4 |
|
SENSOR7 |
 |
7,5 A |
Řídici jednotka žhavení (GLOW) |
|
ECU3 |
 |
10A |
Řídicí jednotka pohonu |
|
SENSOR5 |
 |
15A |
Řídicí jednotka pohonu |
|
TCU2 |
 |
10A |
Modul řízení převodovky |
|
SENSOR3 |
 |
20A |
Řídicí jednotka pohonu |
|
ECU1 |
 |
20A |
Řídicí jednotka pohonu |
|
SENSOR2 |
 |
15A |
Čidlo kyslíku (horní/dolní) |
|
FR WIPER1 |
 |
30A |
Hlavní relé stěračů, relé pomalého stírání čelního skla |
|
RR WIPER |
 |
15A |
Hlavní relé stěračů, svorkovnice ICU (relé zadního stěrače) |
|
KLAKSON |
 |
15A |
Relé klaksonu |
|
Klimatizace – ON (Zapnuto) 2 |
 |
10A |
Relé kompresoru klimatizace |
|
FCA |
 |
10A |
Radar vpředu |
|
SENSOR4 |
 |
10A |
Relé předehřevu palivového filtru, relé palivového čerpadla |
|
SENSOR6 |
 |
15A |
Generátor startéru systému mild hybrid, řídicí jednotka pohonu |
|
ECU2 |
 |
15A |
Řídicí jednotka pohonu |
|
TCU1 |
 |
15A |
Řídicí jednotka pohonu |
|
ABS3/EPB3 |
 |
10A |
Řídicí modul ESP (program elektronické stabilizace), řídicí jednotka ESP |
|
POWER OUTLET2 |
 |
20A |
Přední elektrická zásuvka |
|
POWER OUTLET1 |
 |
20A |
Elektrická zásuvka v zavazadlovém prostoru |
|
ACC |
 |
20A |
NAPÁJENÍ PŘÍSLUŠENSTVÍ |
|
MDPS2*1 |
 |
10A |
Elektromotor posilovače řízení |
|
AFS |
 |
10A |
SYSTÉM ADAPTIVNÍCH PŘEDNÍCH SVĚTLOMETŮ |
Relé
Viz následující tabulku typů relé.
|
Název relé |
Symbol |
TYP |
|---|---|---|
|
Relé topení vzadu |
 |
MICRO |
|
Startovací relé |
 |
MICRO |
|
Relé palivového čerpadla |
 |
MICRO |
|
Relé topného tělesa PTC #1 |
 |
MICRO |
|
Relé předehřevu palivového filtru |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Relé DCU |
 |
MICRO |
|
Relé topného tělesa PTC 2 |
 |
MICRO |

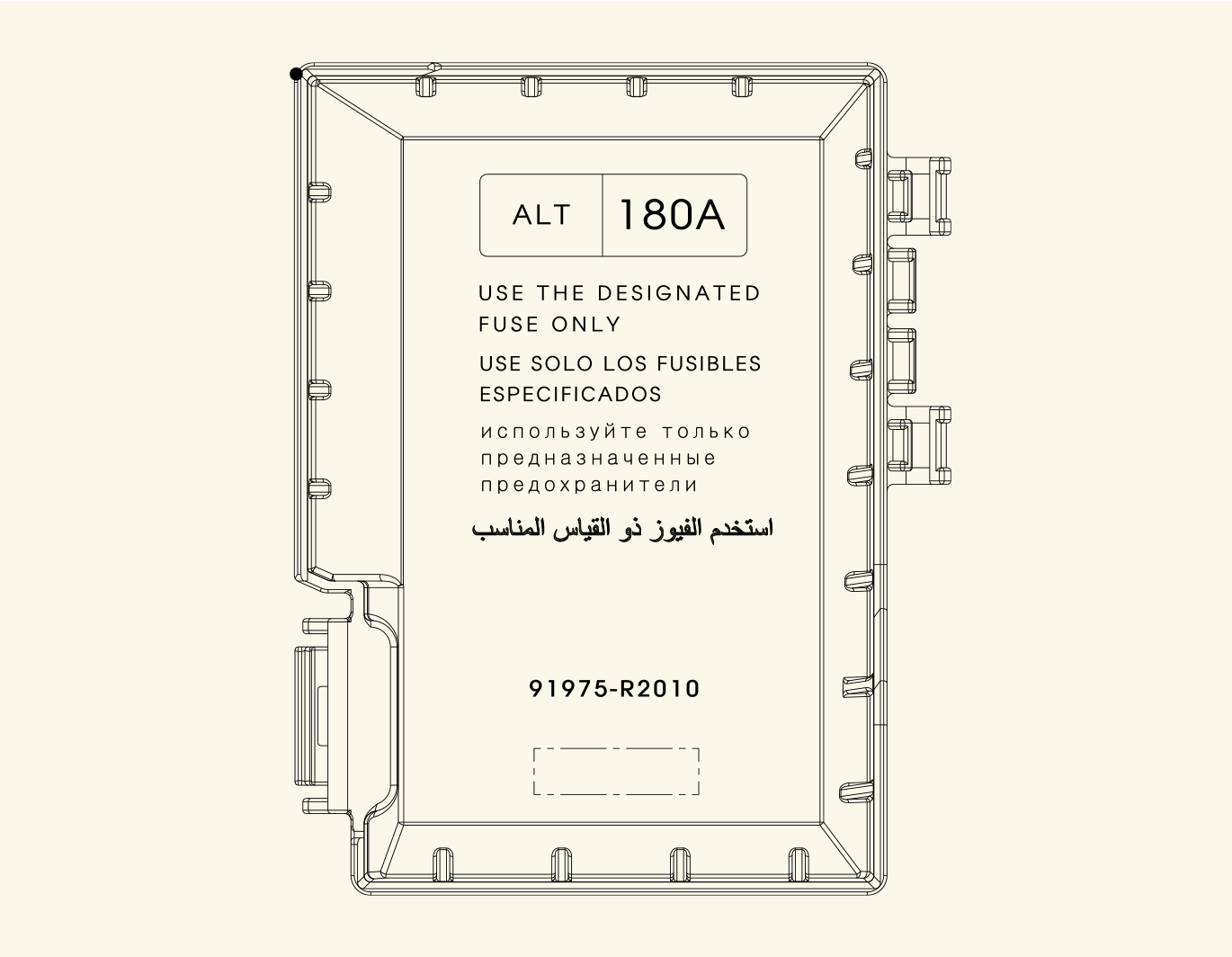

Pojistkový panel v motorovém prostoru (Kryt pólu akumulátoru)
