AC ve Portatif şarj cihazı* (Taşınabilir şarj kablosu*) şarjı için önlemler (AC şarjı)

1. Şarj kapağını açtıktan sonra uyarı etiketinin alt kısmındaki şarj sembolünü kontrol edin.

2. AC ve Portatif şarj cihazı kablosunun şarj konektörü sembolünü kontrol edin.

3. Şarj sembolünün harfini kontrol ettikten sonra şarj adımına geçin.

   * Bkz. Daha Fazla Ayrıntı.

4. Eşleşmeyen sembollü şarj konektörü kullanıldığında arıza, yangın, yaralanma vb. riski vardır.

* Bölgenize bağlı olarak bu kablo aracınızda bulunmayabilir.

DC şarjında önlemler (DC şarjı)

1. Şarj kapağını açtıktan sonra uyarı etiketinin alt kısmındaki şarj sembolünü kontrol edin.

2. Yüksek hızlı şarj istasyonundaki şarj konektörü simgesini kontrol edin.

3. Şarj sembolünün harfini kontrol ettikten sonra şarj adımına geçin.

   * Bkz. Daha Fazla Ayrıntı.

4. Eşleşmeyen sembollü şarj konektörü kullanıldığında arıza, yangın, yaralanma vb. riski vardır.

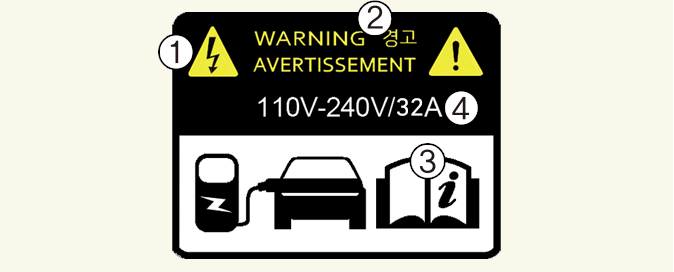

Elektrikli şarj etiketi (Avrupa için)

Elektrikli şarj etiketi şarj kapağına yapıştırılmıştır.

1. Yüksek voltaj uyarısı

2. Şarj kapağı simgesi

3. Daha fazla ayrıntı için bk. Daha Fazla Ayrıntı.

4. Şarj voltajı ve akımı

   (): AC Tek evre

   (): AC üç evre

5-7: Şarj tipi simgeleri. Daha fazla ayrıntı için bk. Daha Fazla Ayrıntı.

Elektrikli şarj etiketi sembol tablosu (Avrupa için)

AC ve Portatif şarj cihazı* şarjı

Besleme Tipi	Standart	Konfigürasyon	Aksesuar Tipi	Voltaj aralığı	Tanımlayıcı
AC	EN 62196-2	TYPE 2	Araç konektörü ve araç girişi	≤480V RMS

* Bölgenize bağlı olarak bu kablo aracınızda bulunmayabilir.

DC şarjı

Besleme Tipi	Standart	Konfigürasyon	Aksesuar Tipi	Voltaj aralığı	Tanımlayıcı
DC	EN 62196-3	FF	Araç konektörü ve araç girişi	50V ila 500V
				200V ila 920V
