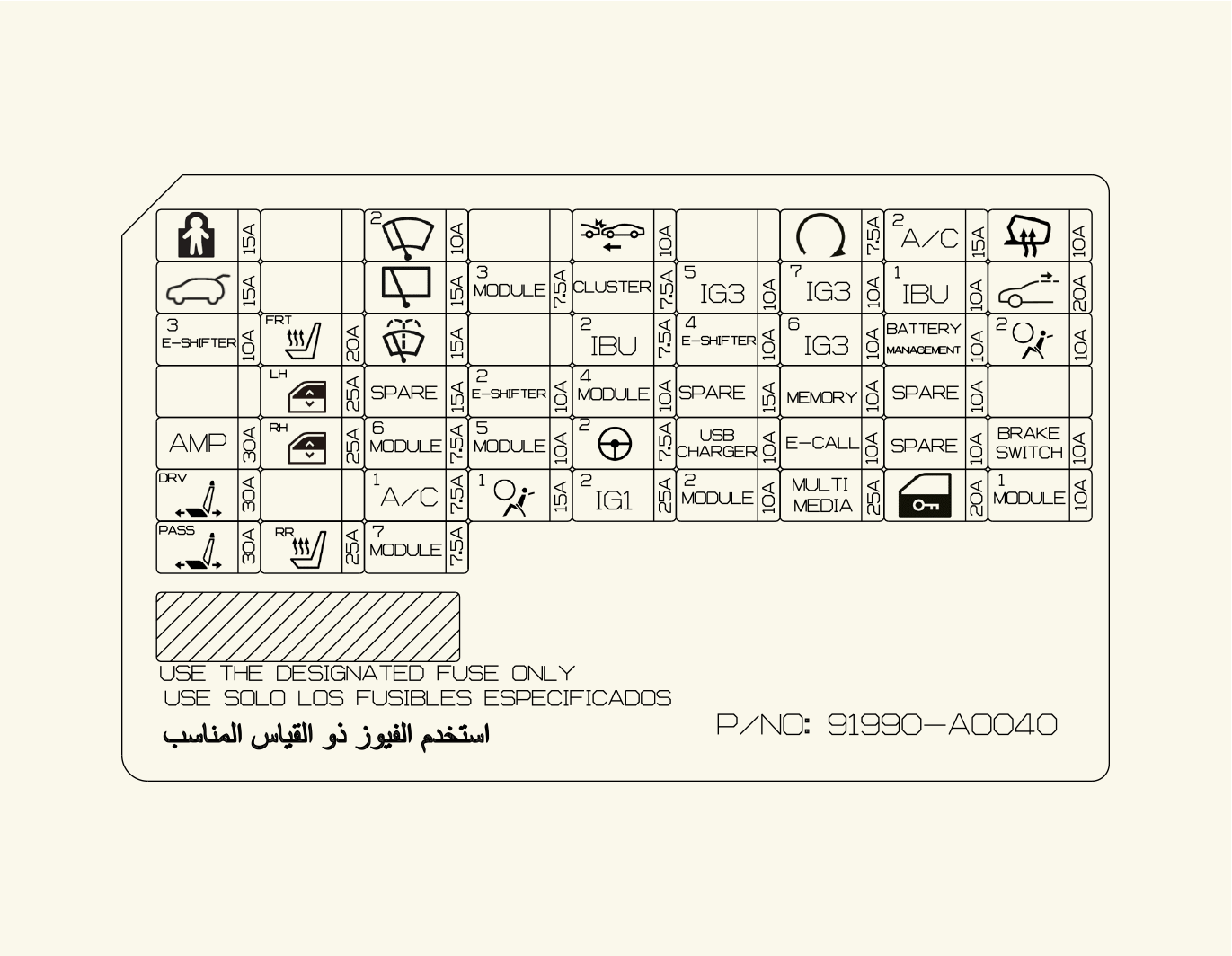

CHILD LOCK

Çocuk Kilidi Rölesi, Çocuk Kilidi Açma Rölesi

MODULE 7

Ön Koltuk Kontrol Ünitesi, Arka Koltuk Isıtıcı, AC Dönüştürücü

E-SHIFTER 2

Elektronik ATM (Otomatik Şanzıman) Vites Kadranı

MEMORY

HUD, Mod Lambası, A/CON Ünitesi, Cluster

IG3 5

V2L

IG3 6

BMS

IG3 7

Klima Ünitesi, Ses/AVN Baş Ünitesi, Cluster, CDM, PM Sensörü

FRONT WIPER 2

Ön Silecek Motoru

REAR WIPER

Arka Silecek Rölesi, Arka Silecek Motoru

MDPS 2

MDPS (Motorlu Hidrolik Direksiyon) Ünitesi

* MDPS, EPS (Elektrikli Direksiyon) ile aynıdır.

IG1 2

Motor Bölmesi Buat Bloku (PCB BLOK SİGORTA - IEB4, ECU3, DCT3, EWP3)

FCA

Ön Radar

START

VCU, IBU (Entegre Gövde Kontrol Ünitesi)

HEATED MIRROR

Sürücü/Yolcu Dış Ayna Ünitesi

TAILGATE OPEN

Bagaj Kapağı Mandalı

MODULE3

Çok İşlevli Anahtar, IBU (Entegre Karoseri Kontrol Ünitesi), Stop Lambası Anahtarı, Sürücü Kapısı Modülü

CLUSTER

Göz Hizası Gösterge Paneli, Gösterge Paneli

IAU

Sürücü/Yolcu Kapısı Dış Tutamağı

S/HEATER FRT

Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcı Kontrol Modülü

WASHER

Arıza Düğmesi

IBU2

IBU (Entegre Gövde Kontrol Ünitesi)

BATTERY MANAGEMENT

BMU

AIR BAG2

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

SUNROOF1

Açılır Tavan Motoru

P/WINDOW LH

Sürücü Güvenliği Elektrikli Cam Düğmesi (LHD), Yolcu Güvenliği Elektrikli Cam Düğmesi (RHD), Arka Elektrikli Cam Anahtarı LH

E-SHIFTER 3

Elektronik ATM (Otomatik Şanzıman) Vites Kadranı

MODULE4

Ön/Arka Köşe Radarı LH/RH, Ön/Arka Dönüştürücü, ADAS Ünitesi (Sürüş), VESS (Sanal Motor Ses Sistemi) Ünitesi, Ön Radar, Ön Görüş Kamerası, ADAS Ünitesi (Park etme), Konsol Üst Kapak Anahtarı

USB CHARGER

Sürücü/Yolcu Koltuğu USB Şarj Cihazı, Ön Konsol USB Şarj Cihazı #1/#2

A/C2

Klima Kontrol Modülü, Yüksek Basınç Valfi, Soğutma suyu Valfi #1/#2 P/R Bağlantı Bloğu (Blower Relay), BSA Soğutma suyu #1, Klima Soğutma suyu Valfi

AMP

AMP (Amplifikatör)

P/WINDOW RH

Yolcu Güvenliği Elektrikli Cam Düğmesi (LHD), Sürücü Güvenliği Elektrikli Cam Düğmesi (RHD), Arka Elektrikli Cam Anahtarı RH

MODULE 6

IBU (Entegre Gövde Kontrol Ünitesi)

MODULE 5

Veri Bağlantısı Konektörü, Elektro Kromik Ayna, E-CALL Ünitesi, ADP, Ses/Video ve Navigasyon Baş Ünitesi, Darbe Emici Anahtarı, Far LH/RH, AMP (Amplifikatör), Akıllı Telefon Kablosuz Şarj Cihazı, Sürücü/Yolcu Elektrikli Koltuk Modülü, Ön Havalandırma Koltuğu Kontrol Modülü, Ön Koltuk Isıtıcı Kontrolü Arka Koltuk Isıtıcı Kontrol Modülü, Konsol Zemin Anahtarı, Otomatik Far Seviyeleme Cihazı Modülü, IFS (Akıllı Ön Aydınlatma Sistemi) Modülü

E-CALL

E-CALL Ünitesi

IBU 1

IBU (Entegre Gövde Kontrol Ünitesi)

BRAKE SWITCH

Stop Lambası Anahtarı, IBU (Entegre Gövde Kontrol Ünitesi)

P/SEAT DRV

Sürücü Elektrikli Koltuk Anahtarı, Sürücü Elektrikli Koltuk Modülü (IMS (Entegre bellek sistemi) ile)

A/C1

Klima Kontrol Modülü

AIR BAG 1

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

MODULE 2

AMP (Amplifikatör), ADP, P/E Bağlantı Bloku (Power Outlet Relay), IBU (Entegre Gövde Kontrol Ünitesi), E-CALL Ünitesi, ADAS Ünitesi, Ses/Görüntü ve Navigasyon Klavyesi, Ses/Görüntü ve Navigasyon Baş Ünitesi

MULTIMEDIA

Ses/Video ve Navigasyon Baş Ünitesi

DOOR LOCK

Door Lock Rölesi, Kapı Kilit Açma Rölesi, Ölü Kilit Rölesi

MODULE 1

Dörtlü Flaşör Anahtarı, Çok İşlevli Anahtar, Veri Bağlantı Konnektörü, Yağmur Sensörü, UIP Sireni, UIP Sensörü, PTG Ünitesi, Sürücü Kapısı Modülü, Sürücü/Yolcu Dış Ayna Ünitesi

P/SEAT PASS

Ön Yolcu Elektrikli Koltuk Şalteri, Ön Yolcu Elektrikli Koltuk Modülü

S/HEATER RR

Arka Koltuk Isıtıcı Kontrol Modülü

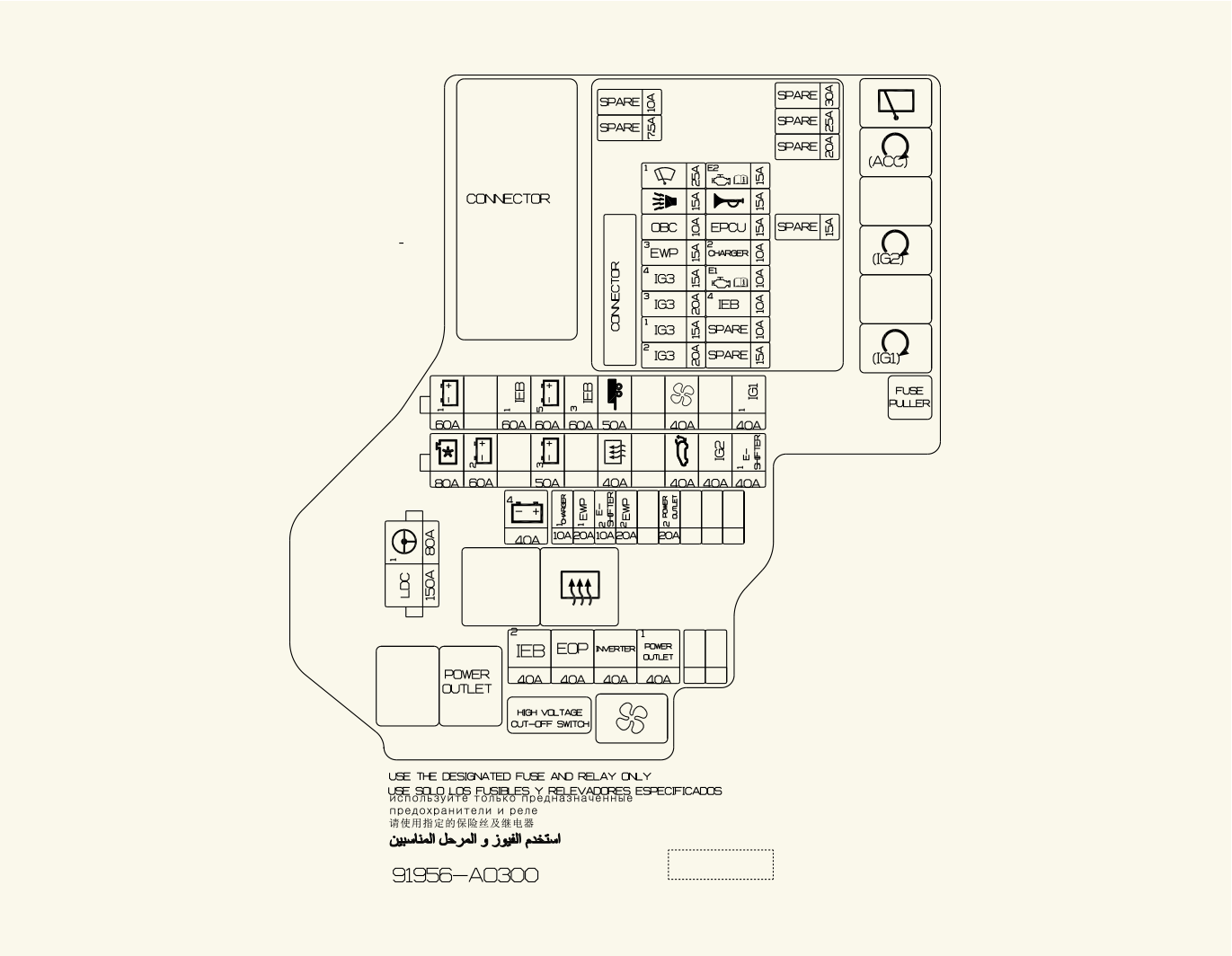

MULTI FUSE-1

LDC

Sigorta (IEM, EOP, Dönüştürücü, Güç Çıkışı)

MDPS1

MDPS Birimi

* MDPS, EPS (Elektrikli Direksiyon) ile aynıdır.

MULTI FUSE-3

B+5

PCB Bloğu (IG3 Main Relay, Sigorta: WIPER1, EPCU1, B/ALARM, KORNA, VCU2)

IG1 1

(FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

B+1

ICU Şarj Distribütörü (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

IEB Birimi

IEB 3

IEB Birimi

IG1

Römork Bağlantı Ünitesi

BLOWER

Motor Bölmesi Buat Bloku (Üfleme Rölesi)

MULTI FUSE-2

C/FAN

Soğutma Fanı Motoru

RR HTD

P/R Bağlantı Bloğu (Rear Heated Relay)

B+2

YBÜ Bağlantı Bloğu (IPS)

B+3

ICU ŞARJ DİSTRİBÜTÖRÜ (SİGORTA - ÇOCUK KİLİDİ , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR) , EWP2

POWER TAILGATE

Elektrikli Bagaj Kapağı Ünitesi

IG2

ICU BUAT BLOKU (SİGORTA - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

E-SHIFTER 1

SCU

FUSE

B+4

ICU Bağlantı Bloğu (Uzun Süreli Yük Mandalı Rölesi, Sigorta: IAU, ECS, BATARYA YÖNETİMİ, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB 2

IEB Birimi

CHARGER 1

CDM

EWP1

Elektronik Su Pompası #1

EWP2

Elektronik Su Pompası #2

P/OUTLET1

Power Outlet Relay

INVERTER

Arka Elektronik Yağ Pompası

EOP

Ön Elektronik Yağ Pompası

E-SHIFTER2

E-Vites Rölesi, SCU, Elektronik ATM Vites Kadranı

P/OUTLET2

Ön Güç Çıkışı

WIPER1

PCB (Baskılı Devre Kartı) Bloğu (Silecek Ana Rölesi)

EPCU

Ön Dönüştürücü

B/ALARM

PCB (Baskılı Devre Kartı) Bloğu (Hırsız Alarmı Korna Rölesi)

HORN

PCB (Baskılı Devre Kartı) Bloğu (Korna Rölesi)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Dönüştürücü, VCU

IG3 3

Elektronik Su Pompası

EPCU

Dönüştürücü

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, Soğutma Fanı

IEB 4

IEB Birimi

CHARGER 2

Charger Lock, Unlock Relay

IG3 2

3 YOLLU V/V, EOP, ICU (IG3 FUSE)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
