ISOFIX-kiinnityspisteet ja ylähihnakiinnitys (ISOFIX-kiinnitysjärjestelmä) lapsille
ISOFIX-järjestelmä pitää lasten turvajärjestelmän paikoillaan ajon aikana ja onnettomuudessa. Tämä järjestelmä on suunniteltu helpottamaan lasten turvajärjestelmän asennusta ja pienentämään sen virheellisen asentamisen mahdollisuutta. ISOFIX-järjestelmässä käytetään kiinnityspisteitä autossa ja kiinnikkeitä lasten turvajärjestelmässä. ISOFIX-järjestelmä poistaa tarpeen kiinnittää lasten turvajärjestelmä takaistuimiin turvavöillä.
ISOFIX-kiinnityspisteet ovat autoon kiinteästi kuuluvia metallitankoja. Jokaisessa ISOFIX-istumapaikassa on kaksi alakiinnikettä, joihin voi asentaa alakiinnikkeellisen lasten turvajärjestelmän.
Käyttääksesi ISOFIX-järjestelmää autossasi sinulla on oltava turvaistuin, jossa on ISOFIX-kiinnittimet.
Lasten turvajärjestelmän valmistaja toimittaa ohjeet siitä, miten lasten turvajärjestelmän kiinnikkeitä ISOFIX-kiinnityspisteisiin käytetään.
ISOFIX-kiinnityspisteet on asennettu takaistuimen vasempaan ja oikeaan reunapaikkaan. Niiden sijainnit näkyvät kuvassa.
Älä yritä asentaa turvajärjestelmää takaistuimen keskikohdalle ISOFIX-kiinnikkeiden avulla. Tässä istuimessa ei ole ISOFIX-kiinnikkeitä. Turvaistuimen asennus keski-istuimelle reunapaikkojen kiinnikkeillä voi vaurioittaa kiinnikkeitä.
-

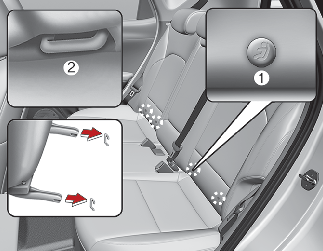

ISOFIX (i-koko) -ankkurin asennon ilmaisin (Tyyppi A-
, Tyyppi B-
)
-
ISOFIX (i-koko) -ankkuri
ISOFIX (i-koko) -kiinnityspisteet sijaitsevat oikean ja vasemman takaistuimen istuinpaikan selkänojan ja istuintyynyn välissä. Ne on merkitty symboleilla.
Lasten turvaistuimen kiinnittäminen ISOFIX (i-koko) -kiinnitysjärjestelmällä
Asenna ISOFIX (i-koko) -yhteensopiva lasten turvajärjestelmä toiseen takaistuimen reunapaikoista:
-
Siirrä turvavyön solki pois ISOFIX (i-koko) -kiinnikkeiden kohdalta.
-
Siirrä kiinnityspisteistä pois kaikki muut esineet, jotka voivat estää turvallisen liitännän turvajärjestelmän ja ISOFIX (i-koko) -kiinnityspisteiden välillä.
-
Aseta turvaistuinjärjestelmä auton istuimelle ja kiinnitä sitten istuin ISOFIX (i-koko) -kiinnikkeisiin turvaistuimen valmistajan ohjeiden mukaisesti.
-
Noudata turvaistuinjärjestelmän valmistajan ohjeita ISOFIX (i-koko) -turvaistuinjärjestelmän oikeasta asennuksesta ISOFIX (i-koko) -kiinnikkeisiin.
Noudata seuraavia varotoimia käyttäessäsi ISOFIX (i-koko) -järjestelmää:
-
Lue kaikki lasten turvajärjestelmän mukana toimitetut asennusohjeet ja noudata niitä.
-
Estä lasta kurottelemasta sisäänvetämättömiä turvavöitä ja tarttumasta niihin kiinnittämällä kaikki takaistuimen käyttämättömät turvavyöt ja viemällä vyöt lapsen takaa. Lapsi voi kuristua, jos olkavyö kiertyy kaulan ympäri ja turvavyö kiristyy.
-
Yhteen kiinnityspisteeseen EI SAA KOSKAAN kiinnittää useaa lasten turvajärjestelmää. Tämä voi aiheuttaa kiinnikkeen tai kiinnityksen löystymisen tai murtumisen.
-
Anna jälleenmyyjäsi aina tarkistaa ISOFIX- (i-koko) järjestelmä onnettomuuden jälkeen. Onnettomuus voi vaurioittaa ISOFIX (i-koko) -järjestelmää, jolloin lasten turvajärjestelmä ehkä pysy siinä enää kunnolla kiinni.
Lasten turvajärjestelmän kiinnittäminen ”ylähihnakiinnike”-järjestelmällä

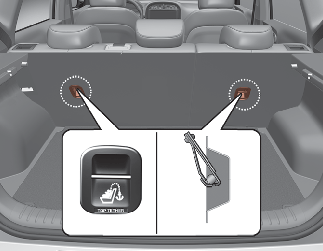

Lasten turvajärjestelmien ylähihnakiinnitysjärjestelmä on takaistuinten selkänojien takana.
-
Vedä turvajärjestelmän ylähihna selkänojan yli. Aseta ylävyön hihna turvajärjestelmän valmistajan antamien ohjeiden mukaisesti.
-
Kytke ylähihna ylähihnan kiinnityspisteeseen ja kiinnitä lasten turvajärjestelmä tiukasti istuimeen kiristämällä ylähihna sitten lasten turvajärjestelmän valmistajan ohjeiden mukaisesti.
Noudata seuraavia varotoimia asentaessasi ylähihnaa:
-
Lue kaikki lasten turvajärjestelmän mukana toimitetut asennusohjeet ja noudata niitä.
-
Yhteen ISOFIX-ylähihnan kiinnityspisteeseen EI SAA KOSKAAN kiinnittää useaa lasten turvajärjestelmää. Tämä voi aiheuttaa kiinnityspisteen tai kiinnikkeen löystymisen tai murtumisen.
-
Älä liitä ylähihnaa mihinkään muuhun kuin ylähihnan kiinnityspisteeseen. Se ei ehkä toimi oikein, jos se kiinnitetään johonkin muuhun.
-
Lasten turvajärjestelmien kiinnityspisteet on suunniteltu kestämään vain sellaisia kuormia, joita niihin kohdistuu, kun lasten turvajärjestelmä on kiinnitetty oikein.
Niitä ei saa missään tapauksessa käyttää aikuisten turvavöitä tai varusteita varten, tai muiden esineiden tai laitteiden kiinnittämiseen autossa.
Lasten turvajärjestelmän kiinnittäminen lantio/olkavyön avulla
Jos ei käytetä ISOFIX-järjestelmää, kaikki lasten turvajärjestelmät on kiinnitettävä takaistuimelle turvavyön lantio-osan avulla.
Lastenistuinjärjestelmän asentaminen lantio/olkavyön avulla

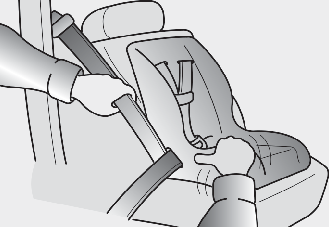

Asenna lasten turvajärjestelmä takaistuimille seuraavasti:
-
Sijoita lasten turvajärjestelmä takaistuimelle ja vedä lantio/olkavyö turvajärjestelmän ympäri tai läpi turvajärjestelmän valmistajan ohjeiden mukaisesti.
Varmista, että turvavyö ei ole kiertynyt.
-
Kiinnitä lantio/olkavyön salpa solkeen. Varmista, että kuulet napsahduksen. Sijoita vapautuspainike niin, että sitä on helppo käyttää hätätilanteessa.
-
Kiristä turvavyötä mahdollisimman paljon vetämällä sitä alaspäin turvajärjestelmässä ja syöttämällä sitä samalla takaisin sisäänvetolaitteeseen.
-
Varmista, että turvavyö pitää lasten turvajärjestelmän tiukasti paikoillaan työntämällä ja vetämällä turvajärjestelmää.
Jos lasten turvajärjestelmän valmistaja suosittelee ylähihnan käyttöä lantio/olkavyön kanssa, katso tämän luvun kohtaa ”Lasten turvajärjestelmän kiinnittäminen ylähihnakiinnityksellä”.
Poista lasten turvajärjestelmä painamalla soljen vapautuspainiketta ja vetämällä lantio/olkavyö sitten pois turvajärjestelmästä. Anna vyön vetäytyä kokonaan sisään.
Kunkin istumapaikan sopivuus turvavöin kiinnitettävälle ja ISOFIX-turvajärjestelmälle UN-määräysten mukaisesti (Eurooppa)
(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)
-
Kyllä: Soveltuu nimetyn luokan lastenistuimien kiinnitykseen
-
Ei: Ei sovellu nimetyn luokan lastenistuimien kiinnitykseen
-
"-" : Ei sovellu
-
F: Kasvot ajosuuntaan
-
R: Kasvot taaksepäin
-
Taulukko perustuu LHD-autoon. Etumatkustajan istuinta lukuun ottamatta taulukko pätee myös RHD-autoon.
RHD-auton etumatkustajan istuimeen liittyen, käytä istuinpaikan numero 3 tietoja.
|
CRS-luokat |
Istuinpaikat |
|||||
|---|---|---|---|---|---|---|
|
1, 2 |
3 |
4 |
5 |
6 |
||
|
Yleinen, turvavyöllinen lastenistuin |
- |
Yes1) E, T |
Kyllä E, T |
Yes2) E, T |
Kyllä E, T |
|
|
i-koon CRS (tukijalalla) |
ISOFIX (F2, F2X, R1, R2) |
- |
Ei |
Kyllä E, T |
Ei |
Kyllä E, T |
|
ISOFIX infant CRS (ts. vauvan turvaistuin) |
ISOFIX (R1) |
- |
Ei |
Kyllä R |
Ei |
Kyllä R |
|
Kantokoppa (ISOFIX sivuttain asennettava lasten turvajärjestelmä) |
ISOFIX (L1, L2) |
- |
Ei |
Ei |
Ei |
Ei |
|
ISOFIX lasten turvajärjestelmä – pieni |
ISOFIX (F2, F2X, R2) |
- |
Ei |
Kyllä E, T |
Ei |
Kyllä E, T |
|
ISOFIX lasten turvajärjestelmä – suuri* (*: ei istuinkorokkeita) |
ISOFIX (F3, R3) |
- |
Ei |
Kyllä F, R3) |
Ei |
Kyllä F, R3) |
|
Istuinkoroke, pienempi leveys |
ISO/B2 |
- |
Ei |
Kyllä |
Ei |
Kyllä |
|
Istuinkoroke, täysleveä |
ISO/B3 |
- |
Ei |
Ei |
Ei |
Ei |
Huomautus 1): Istuimen selkänoja ja (tai) istuimen korkeus (jos kuuluu varustukseen) on säädettävä oikein.
Huomautus 2): Istuinpaikka (numero 5) ei ole sopiva tukijalalla varustetun lasten turvajärjestelmän kiinnitykseen.
Huomautus 3): Suuren ISOFIX selkä menosuuntaan -lastenistuimen kiinnittämiseen
-
-
Kuljettajan istuin: Istuimen korkeus on säädettävä sopivaksi.
-
-
-
Etumatkustajan istuin: Istuimen liuku on säädettävä sopivaan kohtaan.
-
* Lasten turvaistuimen saa asentaa selkä menosuuntaan matkustajan etuistuimelle vain, kun matkustajan turvatyyny on kytketty pois päältä.
* Suositellaan, että poistat niskatuen, jos lastenistuin on epävakaa niskatuen takia
|

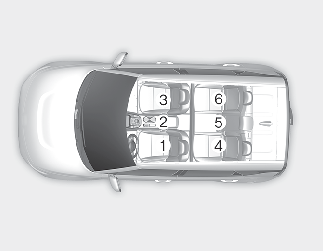

Istuimen numero |
Paikka autossa |
|---|---|
|
1 |
Edessä vasemmalla |
|
2 |
Edessä keskellä |
|
3 |
Edessä oikealla |
|
4 |
2. rivi vasemmalla |
|
5 |
2. rivi keskellä |
|
6 |
2. rivi oikealla |
Kunkin istumapaikan sopivuus turvavöin kiinnitettävälle ja ISOFIX-turvajärjestelmälle UN-määräysten mukaisesti (muualla kuin Euroopassa)
(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)
-
Kyllä: Soveltuu nimetyn luokan lastenistuimien kiinnitykseen
-
Ei: Ei sovellu nimetyn luokan lastenistuimien kiinnitykseen
-
"-" : Ei sovellu
-
F: Kasvot ajosuuntaan
-
R: Kasvot taaksepäin
-
Taulukko perustuu LHD-autoon. Etumatkustajan istuinta lukuun ottamatta taulukko pätee myös RHD-autoon. RHD-auton etumatkustajan istuimeen liittyen, käytä istuinpaikan numero 3 tietoja.
|
CRS-luokat |
Istuinpaikat |
|||||
|---|---|---|---|---|---|---|
|
1, 2 |
3 |
4 |
5 |
6 |
||
|
Yleinen, turvavyöllinen lastenistuin |
- |
Yes1) E, T |
Kyllä E, T |
Yes2) E, T |
Kyllä E, T |
|
|
i-koon CRS (tukijalalla) |
ISOFIX (F2, F2X, R1, R2) |
- |
Ei |
Ei |
Ei |
Ei |
|
ISOFIX infant CRS (ts. vauvan turvaistuin) |
ISOFIX (R1) |
- |
Ei |
Kyllä R |
Ei |
Kyllä R |
|
Kantokoppa (ISOFIX sivuttain asennettava lasten turvajärjestelmä) |
ISOFIX (L1, L2) |
- |
Ei |
Ei |
Ei |
Ei |
|
ISOFIX lasten turvajärjestelmä – pieni |
ISOFIX (F2, F2X, R2) |
- |
Ei |
Kyllä E, T |
Ei |
Kyllä E, T |
|
ISOFIX lasten turvajärjestelmä – suuri* (*: ei istuinkorokkeita) |
ISOFIX (F3, R3) |
- |
Ei |
Kyllä F, R3) |
Ei |
Kyllä F, R3) |
|
Istuinkoroke, pienempi leveys |
ISO/B2 |
- |
Ei |
Kyllä |
Ei |
Kyllä |
|
Istuinkoroke, täysleveä |
ISO/B3 |
- |
Ei |
Ei |
Ei |
Ei |
Huomautus 1): Istuimen selkänoja ja (tai) istuimen korkeus (jos kuuluu varustukseen) on säädettävä oikein.
Huomautus 2): Istuinpaikka (numero 5) ei ole sopiva tukijalalla varustetun lasten turvajärjestelmän kiinnitykseen.
Huomautus 3): Suuren ISOFIX selkä menosuuntaan -lastenistuimen kiinnittämiseen
-
-
Kuljettajan istuin: Istuimen korkeus on säädettävä sopivaksi.
-
-
-
Etumatkustajan istuin: Istuimen liuku on säädettävä sopivaan kohtaan.
-
* Lasten turvaistuimen saa asentaa selkä menosuuntaan matkustajan etuistuimelle vain, kun matkustajan turvatyyny on kytketty pois päältä.
* Suositellaan, että poistat niskatuen, jos lastenistuin on epävakaa niskatuen takia
|
Istuimen numero |
Paikka autossa |
|---|---|
|
1 |
Edessä vasemmalla |
|
2 |
Edessä keskellä |
|
3 |
Edessä oikealla |
|
4 |
2. rivi vasemmalla |
|
5 |
2. rivi keskellä |
|
6 |
2. rivi oikealla |
