Ajovalojen ja etusumuvalon lamppujen suuntaus (Euroopassa)

Ajovalojen suuntaus

Etusumuvalon suuntaus

  1. MATALA VAAKASUORA SUUNTAUS

  2. KORKEA VAAKASUORA SUUNTAUS

  3. KORKEA PYSTYSUORA SUUNTAUS (Eurooppa)

  4. PYSTYSUORA SUUNTAUS

  5. MATALA PYSTYSUORA SUUNTAUS (Eurooppa)

    MATALA JA KORKEA PYSTYSUORA SUUNTAUS (muu kuin Eurooppa)

  1. Täytä renkaat määritettyihin paineisiin ja poista autosta muu kuorma kuin kuljettaja, vararengas ja työkalut.

  2. Auto on sijoitettava tasaiselle alustalle.

  3. Piirrä taustalle pystysuorat viivat (jotka kulkevat kunkin ajovalon lampun keskipisteen kautta) ja vaakasuora viiva (joka kulkee ajovalojen lamppujen keskipisteen kautta).

  4. Kun ajovalot ja akku ovat normaalissa kunnossa, kohdista ajovalot siten, että kirkkain osa osuu vaaka- ja pystysuorille viivoille.

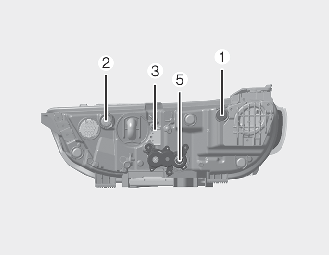

  5. Suuntaa lähi- ja pitkät valot vasemmalle tai oikealle kiertämällä ruuvia (1) myötäpäivään tai vastapäivään. Suuntaa lähi- ja pitkät valot ylös tai alas kiertämällä ruuvia (2) myötäpäivään tai vastapäivään.

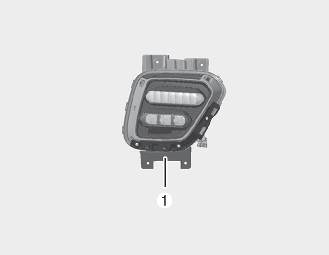

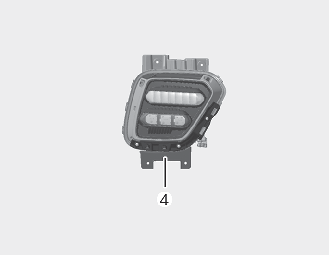

Etusumuvalon lampun suuntaaminen

Etusumuvalot voidaan suunnata samalla tavalla kuin ajovalojen lamput.

Kun etusumuvalot ja akku ovat normaalikunnossa, suuntaa etusumuvalot.

Suuntaa etusumuvaloa ylös tai alas kiertämällä ruuvia myötäpäivään tai vastapäivään.

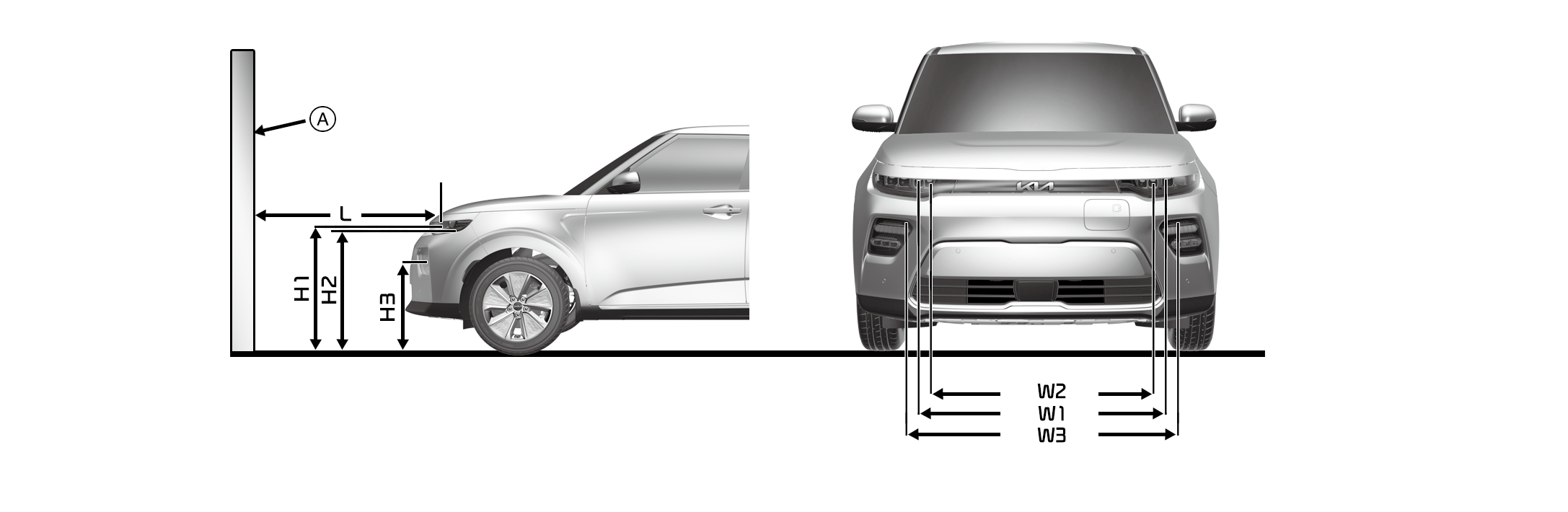

Kohdistuspiste

* A: Näyttö

Auton tila

Ajovalolamppu (LED)

Korkeus maasta

Lamppujen välinen etäisyys

Lähivalot

Kaukovalot

Lähivalot

Kaukovalot

H1

H2

W1

W2

Ilman kuljettajaa

[mm(tuumaa)]

850 (33,4)

836 (32,8)

1301 (51,1)

1044 (41,0)

Kuljettajalla

[mm(tuumaa)]

843 (33,1)

829 (32,5)

1301 (51,1)

1044 (41,0)

Auton tila

Etusumuvalo (LED-tyyppi)

Korkeus maasta

Lamppujen välinen etäisyys

H3'

W3'

Ilman kuljettajaa

[mm(tuumaa)]

567 (22,3)

1397 (54,9)

Kuljettajalla

[mm(tuumaa)]

560 (22,0)

1397 (54,9)
Ajovalo pitkät valot (LHD-auto)
Perustuu 10 m heijastimelle

A: Auton akseli

B: Pystysuora linja vasemman ajovalon polttimon keskeltä

C: Pystysuora linja oikean ajovalon polttimon keskeltä

D: Vaakasuora viiva ajovalon polttimon keskellä

E: Maa

F: Leikkauslinja

  1. Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.

  2. Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.

  3. Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.

  4. Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.

Ajovalo pitkät valot (RHD-auto)
Perustuu 10 m heijastimelle

A: Auton akseli

B: Pystysuora linja vasemman ajovalon polttimon keskeltä

C: Pystysuora linja oikean ajovalon polttimon keskeltä

D: Vaakasuora viiva ajovalon polttimon keskellä

E: Maa

F: Leikkauslinja

  1. Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.

  2. Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.

  3. Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.

  4. Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.

Etusumuvalo
Perustuu 10 m heijastimelle

A: Auton akseli

B: Pystysuora linja vasemman sumuvalon polttimon keskeltä

C: Pystysuora linja oikean sumuvalon polttimon keskeltä

D: Vaakasuora viiva sumuvalon polttimon keskellä

E: Maa

F: Leikkauslinja

G: Yläraja

  1. Kytke sumuvalo päälle ilman, että autossa on kuljettajaa.

  2. Reunan on osuttava sallitulle alueelle (varjostettu alue).
