Sulake-/relepaneelin kuvaus
Sulakelokeron kansi
Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa ilmoitetaan sulakkeen/releen nimi ja kapasiteetti.
Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

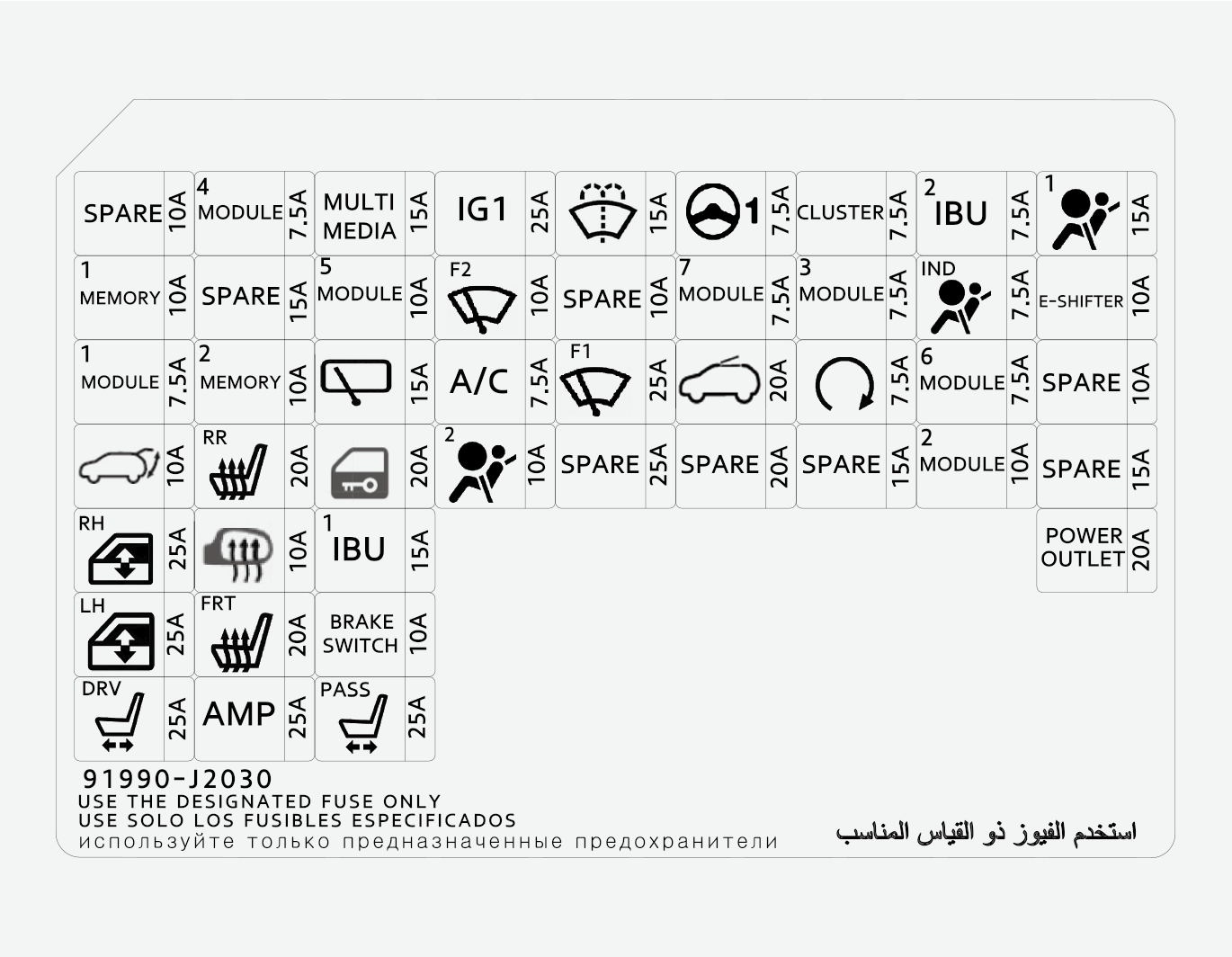

Kuljettajan puolen sulakepaneeli
|
Kuvaus |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|
|
POWER OUTLET |
|
20A |
Etupistorasia |
|
MODULE2 |
|
10A |
E/R-kytkentälohko (virtalähdön rele), audio, taka-USB-laturi, langaton laturi, äänitunnelmatilan lamppu, vahvistin, kuljettajan/matkustajan oven tunnelmavaloalueen lamppu, sähkötoimisen ulkopeilin kytkin, A/V- ja navigointipääyksikkö, IBU (integroitu korin ohjausyksikkö) |
|
HEATED MIRROR |
|
10A |
Kuljettajan/matkustajan sähkötoiminen ulkopeili, Ilmastoinnin ohjausmoduuli |
|
IG1 |
|
25A |
PCB-lohko (Sulake – IEB2, EPCU2) |
|
AIR BAG1 |
|
15A |
Matkustajan havaitsemisanturi, SRS:n (täydentävä turvajärjestelmä) ohjausyksikkö |
|
A/BAG IND |
|
7,5 A |
Mittaristo, Ilmastointilaitteen ohjausmoduuli |
|
IBU2 |
|
7,5 A |
IBU (integroitu korin ohjausyksikkö) |
|
CLUSTER |
|
7,5 A |
HUD, mittaristo |
|
MDPS *1 |
|
7,5 A |
MDPS (moottorikäyttöinen ohjaustehostin) -yksikkö |
|
MODULE3 |
|
7,5 A |
Jarruvalon kytkin |
|
MODULE4 |
|
7,5 A |
Monitoimikamera, IBU (integroitu korin ohjausyksikkö), etutörmäyksen välttämisavustajan yksikkö, törmäystyynyn kytkin, sokean pisteen törmäysvaroituksen yksikkö, V/O, VESS (virtuaalinen moottoriäänijärjestelmä) -yksikkö (kaiutin) |
|
MODULE5 |
|
10A |
Tuuletetun etuistuimen ohjausmoduuli, törmäystyynyn kytkin, A/V- ja navigoinnin pääyksikkö, etuistuimen lämmittimen ohjausmoduuli, takaistuimen lämmittimen moduuli, audio, kromaattinen sähköpeili |
|
A/C |
A/C |
7,5 A |
Ilmastointilaitteen ohjausmoduuli |
|
WIPER FRT1 |
|
25A |
Etupyyhkimien moottori, PCB-lohko (etupyyhkimen (matala) rele) |
|
WIPER RR |
|
15A |
Takapyyhkimen moottori, ICM-relerasia (takapyyhkimen rele) |
|
WASHER |
|
15A |
Monitoimikytkin |
|
MODULE6 |
|
7,5 A |
IBU (integroitu korin ohjausyksikkö) |
|
MODULE7 |
|
7,5 A |
Etu-/takaistuimien lämmittimen ohjausmoduuli, etuistuimien tuuletuksen ohjausmoduuli, E/R-kytkentärasia (tuulil. lämmitys V rele) |
|
E-SHIFTER |
E-VAIHTO |
10A |
Kuljettajan konsolin kytkin, vaihteen valintakytkin (SBW) |
|
WIPER FRT2 |
|
10A |
Etupyyhkimien moottori, PCB-lohko (etupyyhkimen (matala) rele), IBU (integroitu korin ohjausyksikkö) |
|
START |
|
7,5 A |
IBU (integroitu korin ohjausyksikkö), EPCU |
|
P/WINDOW LH |
|
25A |
Sähköikkuna vasen rele, kuljettajan sähköikkunan turvamoduuli |
|
P/WINDOW RH |
|
25A |
Sähköikkunan oikea rele, matkustajan sähköikkunan turvamoduuli |
|
TAILGATE OPEN |
|
10A |
Takaluukun avausrele |
|
SUNROOF |
|
20A |
Kattoikkunan moottori |
|
AMP |
|
25A |
Vahvistin |
|
S/HEATER FRT |
|
20A |
Etuistuimien lämmittimen ohjausmoduuli, etuistuimien tuuletuksen ohjausmoduuli |
|
P/SEAT (DRV) |
|
25A |
Kuljettajan istuimen manuaalinen kytkin |
|
P/SEAT (PASS) |
|
25A |
Matkustajan istuimen manuaalinen kytkin |
|
S/HEATER RR |
|
20A |
Takaistuimen lämmittimen ohjausyksikkö |
|
DOOR LOCK |
|
20A |
Ovien lukituksen/lukituksen avauksen rele, ICM-relerasia (t/lukituksen avauksen rele) |
|
BRAKE SWITCH |
|
10A |
Jarruvalon kytkin, IBU (integroitu korin ohjausyksikkö) |
|
IBU1 |
|
15A |
IBU (integroitu korin ohjausyksikkö) |
|
AIR BAG2 |
|
10A |
SRS (täydentävä turvajärjestelmä) ohjausyksikkö |
|
MODULE1 |
|
7,5 A |
Hätävilkkukytkin, aktiivisen ilmaläpän yksikkö, sadeanturi, DataLink-liitin |
|
MEMORY1 |
|
10A |
Mittaristo, HUD |
|
MEMORY2 |
22MEMORY |
10A |
Ilmastointilaitteen ohjausmoduuli |
|
MULTI MEDIA |
|
15A |
Audio, A/V- ja navigointipääyksikkö |
*1: MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin).
Moottoritilan sulakepaneeli
|
Sulakkeen nimi |
Sulakkeen nimi |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|---|
|
MONISULAKE |
LDC |
LDC |
150 A |
Sulake: POWER OUTLET1, IEB1, IEB2, CHARGER1, ilmastointi, EPCU |
|
MDPS *1 |
|
80 A |
MDPS (moottorikäyttöinen ohjaustehostin) -yksikkö |
|
|
B+5 |
|
60 A |
PCB-lohko (päärele, sulake: AKUN HALLINTAJÄRJESTELMÄ, ÄÄNIMERKKI, EPCU1) |
|
|
B+2 |
|
60 A |
ICU-kytkentärasia (IPS (mittaristomoduuli)-ohjausmoduuli, IPS (mittaristomoduuli) (1CH)) |
|
|
B+3 |
|
60 A |
ICU-kytkentärasia (IPS (mittaristomoduuli)-ohjausmoduuli) |
|
|
B+4 |
|
50 A |
ICU-kytkentärasia (sulake: TAKALUUKUN AVAUS, KATTOLUUKKU, vahvistin, S/IKKUNA V, S/IKKUNA O, S/LÄMMITIN ETUI, S/ISTUIN (MAT), S/ISTUIN (KULJ)) |
|
|
COOLING FAN |
|
60 A |
Jäähdytyspuhaltimen rele |
|
|
REAR HEATED |
|
40A |
Takalämmityksen rele |
|
|
BLOWER |
|
40A |
Puhaltimen rele |
|
|
IG1 |
|
40A |
PDM (IG1) #2 rele, PDM (ACC) #1 rele |
|
|
IG2 |
|
40A |
PDM (IG2) #3 rele |
|
|
IEB4 |
|
80 A |
Integroitu Mobis elektroninen jarrujen ohjausyksikkö (moottori) |
|
|
B+6 |
 |
40A |
AJOVALO KAUKOVALO SULAKE 10 A |
|
|
SULAKE |
POWER OUTLET3 |
|
20 A |
Etu-USB-laturi |
|
POWER OUTLET2 |
|
20 A |
Takatilan virtalähtö |
|
|
OBC |
OBC |
10 A |
OBC (auton oma laturi) |
|
|
CHARGER2 |
|
10 A |
Laturin lukitusrele, laturin lukituksen avausrele |
|
|
IG3 5 |
|
20 A |
IG3 2 rele, IG3 1 rele |
|
|
B+1 |
|
40 A |
Pitkäaikaisen kuorman salparele, ICU-kytkentärasia (sulake: OVEN LUKKO, S/LÄMMITIN O, JARRUKYTKIN, IBU (integroitu korin ohjausyksikkö) 1, TURVATYYNY2, MODUULI1) |
|
|
E-SHIFTER1 |
|
40 A |
E-vaihtajan rele, sulake: E-SHIFTER2 |
|
|
CHARGER1 |
|
10 A |
Latausluukun moduuli, CCM-yksikkö |
|
|
SULAKE |
A/C |
A/C |
15 A |
Ilmastointilaitteen ohjausmoduuli |
|
IEB1 |
|
40 A |
Monitoimitarkastusliitin, integroitu Mobis elektroninen jarrujen ohjausyksikkö |
|
|
IEB2 |
|
40 A |
Integroitu Mobis elektroninen jarrujen ohjausyksikkö |
|
|
POWER OUTLET1 |
|
40 A |
Virtalähdön rele |
|
|
E-SHIFTER2 |
|
10 A |
SCU, sähköinen vaihtokytkin (SBW) |
|
|
HORN |
|
15 A |
Äänimerkin rele |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (auton oma laturi), EPCU, elektroninen ilmastoinnin kompressori |
|
|
BATTERY MANAGEMENT |
|
15 A |
BMU |
|
|
ELECTRICAL WATER PUMP |
|
15 A |
Sähköinen vesipumppu (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Latausluukun moduuli, aktiivinen ilmaläppäyksikkö, ICU-kytkentärasia (IPS (mittaristomoduuli)-ohjausmoduuli), mittaristo, latausvalo, audio, A/V- ja navigointipääyksikkö |
|
|
IG3 1 |
|
15 A |
E/R-kytkentälohko (IG3 2 rele, IG3 1 rele) |
|
|
IEB3 |
|
10 A |
Monitoimitarkastusliitin, Data Link -liitin, integroitu Mobis elektroninen jarrujen ohjausyksikkö |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3-tie jäähdytysnesteen ohjausventtiili, V/O, E/R-kytkentälohko (jäähdytyspuhaltimen rele, puhaltimen rele), ilmastointilaitteen ohjausmoduuli, CCM-yksikkö, ilmastoinnin PTC-lämmitin |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/ALARM HORN |
|
10 A |
Varashälyttimen sireenin rele |
|
|
H/LAMP HI |
|
10 A |
Ajovalojen (pitkät) rele |
|
|
TRAILER |
|
40 A |
Perävaunu |
*1: MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin).
Akkunavan suoja
Rele
|
Symboli |
Releen nimi |
Tyyppi |
|---|---|---|
|
|
Charger Unlock Relay |
MICRO |
|
|
Charger Lock Relay |
MICRO |
|
|
PDM (IG1) 2 Relay |
MICRO |
|
|
Power Outlet Relay |
MICRO |
|
|
IG3 1 Relay |
MICRO |
|
|
PDM (IG2) 3 Relay |
MICRO |
|
|
Rear Heated Relay |
MICRO |
|
|
PDM (ACC) 1 Relay |
MICRO |
|
|
Cooling Fan Relay |
MINI |
|
|
Blower Relay |
MINI |
|
E-VAIHTO |
E-Shifter Relay |
MICRO |
|
|
IG3 2 Relay |
MICRO |
|
|
Head Lamp High Relay |
MICRO |
