SRS-turvatyynyjärjestelmän komponentit ja toiminnot

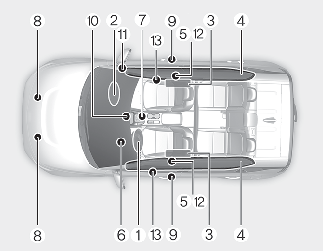

SRS-järjestelmä muodostuu seuraavista komponenteista:

  1. Kuljettajan etuturvatyynymoduuli

  2. Matkustajan etuturvatyynymoduuli

  3. Sivuturvatyynymoduulit

  4. Turvaverhomoduulit

  5. Sisäänvetolaitteen esikiristinyksiköt

  6. Turvatyynyn varoitusvalo

  7. SRS-ohjausmoduuli (SRSCM)

  8. Etutörmäysanturit

  9. Sivutörmäysanturit

  10. Matkustajan etuturvatyynyn ON/OFF-merkkivalo*

  11. Matkustajan etuturvatyynyn ON/OFF-kytkin*

  12. EFD (hätäkiinnityslaite)*

  13. Sivutörmäyspaineanturit*

* : jos kuuluu varusteisiin

Turvatyynyjärjestelmän ohjausyksikkö (SRSCM) seuraa jatkuvasti kaikkia SRS-komponentteja, kun START/STOP-painike on ON-asennossa, määrittääkseen, onko tapahtunut riittävän voimakas sivutörmäys, jotta turvatyynyjen tai turvavöiden esikiristimien laukaisu olisi tarpeen.

SRS-turvatyynyn varoitusvalo kojetaulussa tulee näkyviin noin 6 sekunnin kuluttua siitä, kun virtalukko tai START/STOP-painike on laitettu ON-asentoon, minkä jälkeen SRS-turvatyynyn varoitusvalon täytyy sammua.

VAROITUS

Jos jokin seuraavista tilanteista tapahtuu, se viittaa SRS: n toimintahäiriöön. Vie järjestelmä tällöin tarkastukseen ammattikorjaamoon. Kia suosittelee käyntiä valtuutetun Kia-jälleenmyyjän/huoltokumppanin luona.

  • Valo ei syty hetkeksi, kun kytket auton päälle.

  • Valo pysyy päällä kun se on palanut noin kuusi (6) sekuntia.

  • Valo syttyy, kun auto on liikkeessä.

  • Valo vilkkuu, kun START/STOP-painike on ON-asennossa.

Kuljettajan etuturvatyyny (1)

Turvatyynymoduulit koostuvat turvatyynyistä, jotka ovat ohjauspyörän keskellä ja matkustajan puolen etupaneelin verhoilussa hansikaslokeron yläpuolella. Kun SRSCM havaitsee riittävän voimakkaan iskun auton etuosaan, se laukaisee etuturvatyynyt automaattisesti.

Kuljettajan etuturvatyyny (2)

Laukeamisen jälkeen suoraan pehmusteisiin muovatut saumat irtoavat toisistaan turvatyynyjen laajentumisen paineen takia. Kansien suurempi aukeaminen mahdollistaa sitten turvatyynyjen täyttymisen täyteen.

Kuljettajan etuturvatyyny (3)

Täysin täyttynyt turvatyyny yhdessä oikein käytetyn turvavyön kanssa hidastaa kuljettajan tai matkustajan eteenpäin suuntautuvaa liikettä, mikä vähentää pään ja rintakehän vammojen vaaraa.

Täyttymisen jälkeen turvatyyny alkaa heti tyhjentyä, jolloin kuljettaja voi säilyttää näkyvyyden eteenpäin ja kyvyn ohjata autoa tai käyttää muita hallintalaitteita.

Matkustajan etuturvatyyny
VAROITUS

  • Älä asenna tai aseta mitään lisävarusteita (juomapidike, CD-pidike, tarrat jne.) etumatkustajan paneeliin hansikaslokeron yläpuolelle, jossa matkustajan turvatyyny sijaitsee. Tällaiset esineet muuttuvat vaarallisiksi sinkoillessaan törmäyksessä ja ne voivat aiheuttaa vammoja, jos matkustajan turvatyyny täyttyy.

  • Kun asenna nestemäisen ilmanraikastimen auton sisälle, älä laita säiliötä lähelle mittaristoa tai kojetaulun pinnalle.

    Se voi muuttua vaaralliseksi singotessaan törmäyksessä ja se voi aiheuttaa vammoja, jos matkustajan turvatyyny täyttyy.

VAROITUS

  • Jos turvatyyny avautuu, siitä voi tulla kovaa ääntä, jota seuraa ajoneuvoon vapautuva hieno pöly. Nämä olosuhteet ovat normaaleja eivätkä ole vaarallisia - ilmatyynyt on pakattu tähän hienoon jauheeseen. Turvatyynyn aukeamisen aikana vapautunut pöly voi aiheuttaa ihon tai silmien ärsytystä ja pahentaa astmaa joissakin tapauksissa. Pese kaikki altistuneet ihoalueet huolellisesti kylmällä vedellä ja miedolla saippualla sellaisen onnettomuuden jälkeen, jossa turvatyynyt avautuivat.

  • SRS toimii vain, kun START/STOP-painike on ON-asennossa. Jos turvatyynyn varoitusvalo ei tule näkyviin tai näkyy jatkuvasti sytyttyään noin 6 sekunniksi, kun START/STOP-painike on kytketty ON-asentoon, tai kun auto on käynnistetty, tai se tulee näkyviin moottorin käynnistyksen jälkeen, turvatyyny ei toimi kunnolla. Vie järjestelmä tällöin tarkastukseen ammattikorjaamoon. Kia suosittelee käyntiä valtuutetun Kia-jälleenmyyjän/huoltokumppanin luona.

  • Ennen sulakkeen vaihtamista tai akkunavan irrottamista käännä virtalukko tai START/STOP -painike LOCK-asentoon ja irrota virta-avain tai kytke START/STOP-painike pois päältä. Älä koskaan irrota tai vaihda turvatyynyyn liittyvää sulaketta, kun START/STOP -painike on ON-asennossa. Jos tätä varoitusta ei noudateta, SRS-turvatyynyn varoitusvalo tulee näkyviin.
