Componentes y funciones del SRS

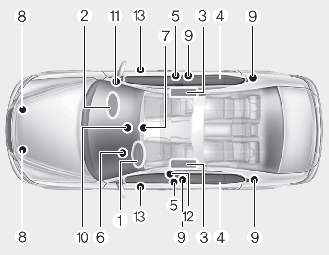

El SRS está formado por los siguientes componentes:

  1. Módulo del airbag delantero del conductor

  2. Módulo del airbag delantero del acompañante

  3. Módulos del airbag lateral

  4. Módulos del airbag de cortina

  5. Conjuntos del pretensor del retractor

  6. Testigo de advertencia del airbag

  7. Módulo de control SRS (SRSCM)/Sensor de vuelco*

  8. Sensores de impacto frontal

  9. Sensores de impacto lateral

  10. Indicador ON/OFF del airbag delantero del acompañante (sólo el asiento del pasajero delantero)*

  11. Interruptor ON/OFF del airbag delantero del acompañante*

  12. Pretensor de anclaje delantero del conductor*

  13. Sensores de presión lateral

* : si está equipado

El SRSCM controla continuamente todos los componentes del SRS mientras el botón ENGINE START/STOP (inicio/parada del motor) está en ON (activado) para determinar si el impacto de una colisión es lo suficientemente fuerte para requerir el despliegue del airbag o del pretensor del cinturón de seguridad.

La luz de advertencia del airbag SRS en el panel de instrumentos se encenderá durante unos 6 segundos después de colocar el botón ENGINE START/STOP (inicio/parada del motor) en la posición ON (activado). A continuación el testigo de advertencia del airbag SRS debería apagarse.

ADVERTENCIA

Si alguna de la siguientes condiciones ocurre, esto indica una avería del SRS. En este caso, solicite la inspección del sistema en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.

  • El testigo no se enciende momentáneamente cuando gira el botón ENGINE START/STOP (inicio/parada del motor) a la posición ON (activado).

  • La luz permanece encendida después de iluminarse durante aproximadamente 6 segundos.

  • La luz se enciende mientras el vehículo está en movimiento.

  • El testigo parpadea cuando el botón ENGINE START/STOP (inicio/parada del motor) está en la posición ON (activado).

Los módulos delanteros de airbag están situados en el centro del volante de la dirección, en el panel del pasajero delantero sobre la guantera o en el cojín para rodillas del lado del conductor. Cuando el SRSCM detecta un impacto fuerte en la parte delantera del vehículo, se desplegarán automáticamente los airbags delanteros.

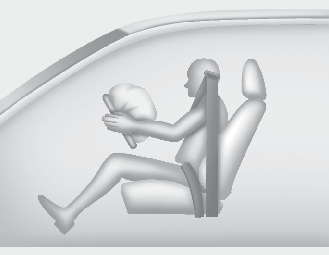

Airbag delantero del conductor (1)

Una vez desplegado, las costuras moldeadas directamente en las cubiertas del panel se separarán por la presión de la expansión del airbag. Esta mayor apertura de las cubiertas es lo que permite el completo inflado de los airbags.

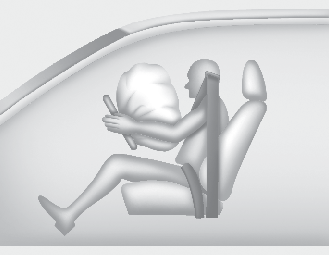

Airbag delantero del conductor (2)

Un airbag completamente inflado, en combinación con un cinturón correctamente colocado, aminora el movimiento hacia delante del conductor y del acompañante, reduciendo el riesgo de lesiones en cabeza y pecho.

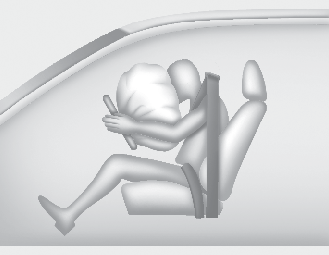

Airbag frontal del conductor (3)

Después de completarse el inflado, el airbag comienza a desinflarse inmediatamente, permitiendo que el conductor mantenga la visión delantera y la capacidad de accionar el volante u otros controles.

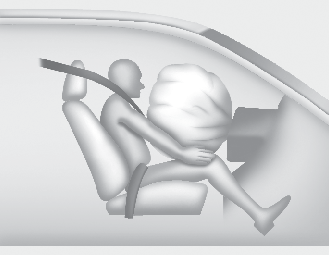

Airbag delantero del pasajero
ADVERTENCIA

  • No monte ni coloque ningún accesorio (soporte de bebidas, soporte para CD, pegatinas, etc.) en el panel del pasajero delantero sobre la guantera en un vehículo que tenga airbag. Dichos objetos podrían convertirse en peligrosos proyectiles o provocar lesiones si el airbag del acompañante se infla.

  • Al colocar un ambientador en el interior del vehículo, no lo coloque ni cerca del tablero de instrumentos ni en la superficie del tablero de instrumentos.

    Se podría convertir en un proyectil peligroso o provocar lesiones si el airbag del acompañante se infla.

ADVERTENCIA

  • Si un airbag se despliega, puede producirse un fuerte ruido seguido de polvo que se suelta del vehículo. Estas condiciones son normales y no son peligrosas, los airbags están empaquetados con este polvo fino. El polvo generado durante el despliegue del airbag puede provocarle irritación en la piel o en los ojos o agravarles el asma a algunas personas. Lave siempre todas las zonas de la piel expuestas con agua fría y un jabón neutro después de un accidente en el que se hayan desplegado los airbags.

  • El SRS solo puede funcionar cuando el botón ENGINE START/STOP (inicio/parada del motor) está en la posición ON (activado). Si el testigo de advertencia del airbag SRS no se ilumina o permanece encendido constantemente tras iluminarse durante unos 6 segundos al girar el botón ENGINE START/STOP (inicio/parada del motor) a la posición ON (activado), o tras arrancar el motor, se enciende durante la conducción, el SRS no funciona correctamente. En este caso, solicite la inspección del sistema en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.

  • Antes de sustituir un fusible o desconectar un terminal de la batería, coloque el botón ENGINE START/STOP (inicio/parada del motor) en la posición OFF (desactivado). No extraiga ni sustituya nunca los fusibles relacionados con el airbag cuando el botón ENGINE START/STOP (inicio/parada del motor) esté en la posición ON (activado). Si no siguiese estas instrucciones, el testigo de advertencia del airbag SRS se iluminará.
