[Sin ISG] Fusible - MULTIMEDIA 3, MULTIMEDIA 2 [Con ISG] Convertidor CC-CC bajo (Audio)

Módulo de control del SRS (sistema de sujeción suplementario)

Luz de la consola del techo, luz del habitáculo central, luz del habitáculo, lado derecho de la manija/lado izquierdo de la manija del interruptor de la luz de cortesía, lado derecho de la manija/lado izquierdo de la manija de la luz del maletero, luz de la guantera, luz ambiental de la puerta/conductor/pasajero, luz de la puerta del conductor/pasajero, luces de pie del conductor/pasajero

IBU, interruptor de la luz de freno

Tablero de instrumentos, visualizador frontal

Palanca de cambio de la transmisión automática electrónica (IG1)

IBU (EN1)

[Con ISG] Grupo de instrumentos, pantalla de cabeza, interruptor del aire acondicionado, cargador inalámbrico, [Con ISG] Advertencia de colisión en ángulo muerto, [Sin ISG] SVM (control de vista aérea)

Audio

Módulo de control del aire acondicionado, interruptor del aire acondicionado, indicador de seguridad, tablero de instrumentos de la pantalla superior [sin ISG]

IBU (B+)

Palanca de cambio de la transmisión automática electrónica (B+)

Tablero de instrumentos, Indicador de recordatorio del cinturón de seguridad del acompañante/asientos traseros

IBU (B+)

Módulo de la puerta del conductor, retrovisor exterior eléctrico del conductor/pasajero

Módulo E-Call (llamada de emergencia) de MTS (sistema telemático Mozen)

IBU (EN2)

Interruptor de la palanca de cambios de la transmisión automática, módulo de la puerta del conductor, interruptor de la luz de freno

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, relé de interbloqueo

Módulo de control de la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento delantero

Relé de la puerta del portón trasero, relé de la tapa de combustible, interruptor del panel de protección

IBU (B+ (ESCL)), sensor de lluvia

Toma de corriente delantera

Controlador del ventilador de refrigeración (motor BLDC)

IBU, unidad ECS, ECM (módulo de control electrónico) de AWD (tracción a las cuatro ruedas), módulo de control de crucero inteligente, indicador de la palanca de cambio de la transmisión automática, interruptor de la consola (delantera/superior), SVM (Control de vista aérea), interruptor del panel de protección, sensor del ángulo de dirección, módulo de inclinación y telescópico de la dirección, ayuda de permanencia en el carril, módulo de montaje del motor de control electrónico

Módulo de inclinación y telescópico de la dirección

Unidad de control lumbar neumática del conductor

Conector de enlace de datos, interruptor de la consola (superior), luz ambiental de la puerta/conductor/pasajero

Módulo de control del aire acondicionado, interruptor del aire acondicionado, sistema de audio, lado izquierdo de la manija/lado derecho de la manija de los faros, convertidor de CC-CC de bajo voltaje, (audio/AMP (amplificador)), espejo retrovisor electrocrómico, AMP (amplificador), módulo E-Call (llamada electrónica) de MTS (sistema telemático Mozen), módulo de control del sistema de memoria integrado del conductor, módulo de control de la ventilación de aire de los asientos delanteros, módulo de control de la calefacción de los asientos delanteros/traseros, cargador inalámbrico

Unidad de control del techo solar (cristal)

Módulo del elevalunas eléctrico del pasajero, lado derecho de la manilla del módulo del elevalunas eléctrico trasero

Cargador USB delantero/trasero

Interruptor multifunción

MDPS (dirección asistida accionada por el motor)

Unidad (R-MDPS (dirección asistida accionada por el motor))

Módulo de control del sistema de memoria integrado del conductor, interruptor manual del conductor

Interruptor manual del acompañante

Módulo del elevalunas eléctrico del conductor, lado izquierdo de la manija del módulo del elevalunas eléctrico trasero

IBU, monitor de visión circundante, sistema de audio, AMP (amplificador), módulo ECall (llamada de emergencia) MTS (sistema telemático Mozen), convertidor de CC-CC de bajo voltaje (audio/AMP (amplificador)), palanca de cambio de la transmisión automática electrónica (SBW (cambio electrónico)), bloque de conexiones del compartimento del motor (relé de la toma de corriente)

Módulo de control del aire acondicionado, interruptor del aire acondicionado, bloque de conexiones del compartimento del motor (relé del soplador)

Lado de la manija derecha/lado de la manija izquierda de los faros, unidad de control de AFS, módulo del dispositivo de autonivelación de los faros

Alternador, Fusible - INCANDESCENCIA, Fusible múltiple - C/VENTILADOR1/ B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / VENTILADOR / PORTÓN TRASERO

Relé de arranque

[Motor BLDC (corriente directa sin escobillas)] Controlador del ventilador de refrigeración

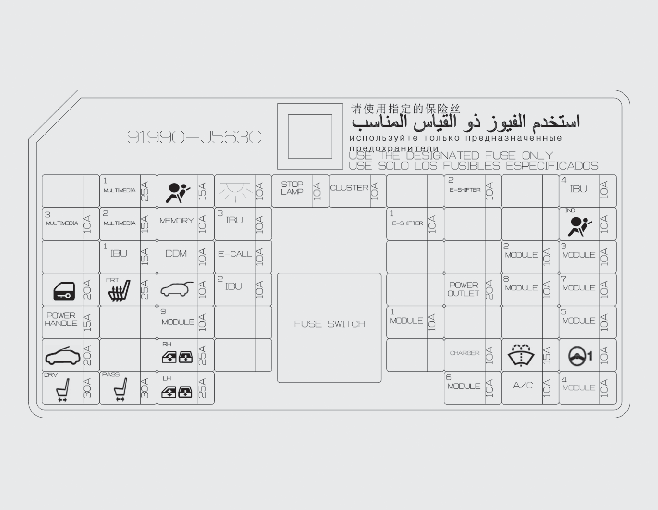

Caja de conexiones del panel de instrumentos (fusible - LUZ DE FRENO, fusible del dispositivo de corte automático de fugas de corriente, LUZ DEL HABITÁCULO / MULTI MEDIA3 / MULTI MEDIA2 / MEMORIA1 / IBU3 / MÓDULO DE LA PUERTA DEL CONDUCTOR / LLAMADA DE EMERGENCIA)

Caja de conexiones del panel de instrumentos (fusible - BLOQUEO DE LAS PUERTAS / MANIJA ELECTRÓNICA / TECHO SOLAR / ASIENTO ELÉCTRICO / ASIENTO ELÉCTRICO DEL PASAJERO)

Caja de conexiones del panel de instrumentos (fusible - CALEFACTOR DEL ASIENTO / PORTÓN TRASERO / MÓDULO9 / ELEVALUNAS ELÉCTRICO DEL PASAJERO / ELEVALUNAS ELÉCTRICO DEL CONDUCTOR)

[Con ISG] Bomba de aceite eléctrica

Módulo de control ESC (control electrónico de estabilidad)

Módulo de control ESC (control electrónico de estabilidad)

Relé del ventilador

Módulo del portón trasero eléctrico

Unidad MDPS (dirección asistida accionada por el motor)

Relé de control del motor, fusible - BOCINA / LIMPIAPARABRISAS1 / LUCES DE CARRETERA FARO DE CARRETERA / ALARMA ANTIRROBO

[Motor CD (corriente directa)] Relé del ventilador de refrigeración

[(Gasolina) 2.0 FR T-GDi] Relé E-CVVT

Relé de la bomba de vacío

AWD (tracción a todas las ruedas) ECM (módulo de control electrónico)

Relé IG2

Toma de corriente trasera

Toma de corriente delantera

Módulo de control del aire acondicionado

[(Gasolina) 2.0 FR T-GDi]

ECM (módulo de control del motor)

[(Gasolina) 2.0 FR T-GDi]

ECM (módulo de control del motor)

Módulo de control ESC (control electrónico de estabilidad), conector del control multiusos

ECM (módulo de control del motor)

ECM (módulo de control del motor)

Relé del claxon

Relé del limpiaparabrisas

TCM (Módulo de control de la transmisión), [Con ISG] Bomba de aceite del motor

[(Gasolina) 2.0 FR T-GDi, (Gasolina) 3.3 T-GDi] Sensor de oxígeno (ARRIBA/ABAJO)

TCM (módulo de control de la transmisión)

Relé del limpiaparabrisas

[(Gasolina) 2.0 FR T-GDi] Bobina de encendido #1/#2/#3/#4[(Gasolina) 3.3 T-GDi] Bobina de encendido #1/#2/#3/#4/#5/#6

Módulo de control de elevación activa del capó

Relé del faro de carretera (carretera)

ECM (módulo de control del motor)

[(Gasolina) 2.0 FR T-GDi, (Gasolina) 3.3 T-GDi] RELÉ DE LA BOMBA DE VACÍO, SW DE VACÍO

[(Gasolina) 2.0 FR T-GDi, (Gasolina) 3.3 T-GDi] Relé del ventilador de refrigeración, Válvula de control de aceite, Válvula solenoide de control de purga, RCV (control de la válvula de recirculación), Termostato eléctrico

[(Gasolina) 3.3 T-GDi] Válvula solenoide de presión de aceite, VÁLVULA DE ESCAPE VARIABLE ACTIVA

Relé de la bocina de la alarma antirrobo

Unidad ECS (suspensión de control electrónico)

Módulo de control de la calefacción de los asientos traseros

Interruptor del aire acondicionado, retrovisor exterior eléctrico del lado del conductor/acompañante

Relé de la bomba de combustible

Lado izquierdo/lado derecho (vehículos con volante a la derecha) de la manija del actuador de interbloqueo de las puertas traseras

Relé de la calefacción trasera

AMP (amplificador) (MOBIS/PREMIUM)

[Sin ISG] Fusible - AMP2 [Con ISG] convertidor de CC-CC de bajo voltaje (AMP (amplificador))

Relé ENC1

Relé de ACC

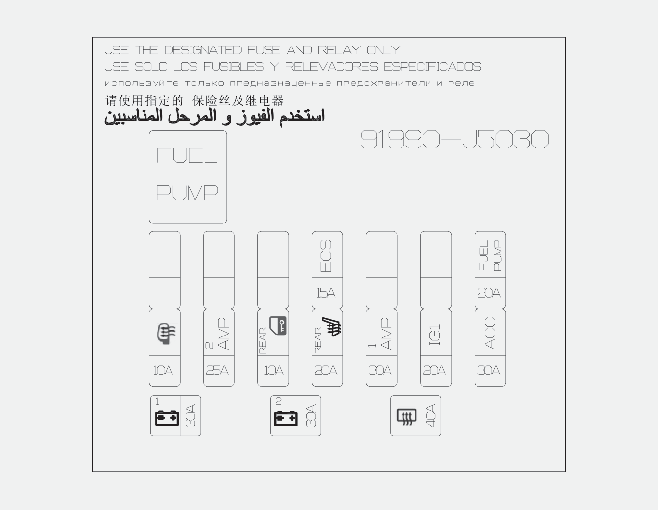

Bloque de conexiones secundario trasero (fusible - BOMBA DE COMBUSTIBLE / TRASERO CON CALEFACCIÓN / AMP1)

Bloque de conexiones secundario trasero (relé de DCU, fusible - ECS1 / ASIENTO TRASERO CON CALEFACCIÓN / IG1)

Bloque de conexiones del compartimento del motor (relé de toma de corriente), fusible - START (inicio) / ECU2 / TCU1
