Description du panneau de fusible/relais

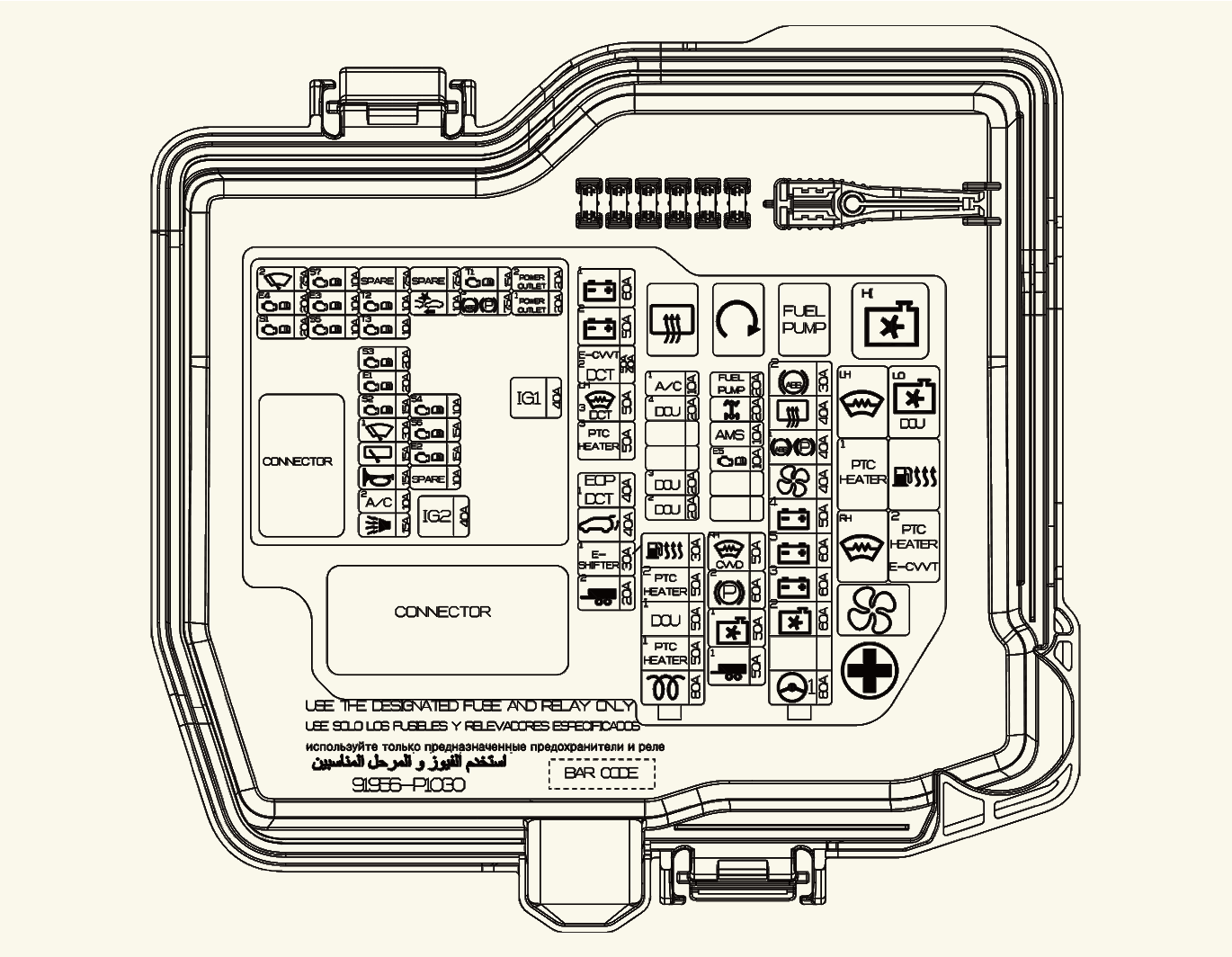

Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.
Panneau de fusibles côté conducteur
Bloc de jonction ICU
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
DOOR LOCK |
 |
20A |
Relais de verrouillage/déverrouillage des portes central |
|
P/WINDOW RH |
 |
25A |
Commutateur principal vitre électrique, Commutateur vitre électrique passager |
|
P/WINDOW LH |
 |
25A |
Commutateur principal des vitres électriques |
|
S/HEATER (REAR) |
 |
20A |
Module de commande de chauffe-siège arrière |
|
S/HEATER (DRV/PASS) |
 |
20A |
Module de commande de siège avant ventilé, Module de commande de chauffe-siège avant |
|
P/SEAT (PASS) |
 |
30A |
Interrupteur de siège à commande électrique passager |
|
SUNROOF2 |
 |
20A |
Dispositif de commande de toit ouvrant (moteur électrique de store) |
|
AIRBAG2 |
 |
10A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
SUNROOF1 |
 |
20A |
Dispositif de commande de toit ouvrant (moteur électrique de vitre) |
|
P/SEAT DRV |
 |
30A |
Interrupteur du siège à réglage électrique du conducteur, module de commande IMS (système de mémoire intégré) du conducteur |
|
MODULE9 |
 |
10A |
Capteur de cylindre d’embrayage, Module de commande IMS (système de mémoire intégré) du conducteur, poignée extérieure du conducteur/passager commandée par clé intelligente, capteur de pluie, interrupteur de signal de détresse, connecteur de liaison de données, unité de hayon électrique, colonne de direction télescopique |
|
AMP (Amplifier) |
 |
25A |
AMP (amplificateur) |
|
IBU (Integrated Body Control Unit)2 |
 |
10A |
IBU (Unité de commande de carrosserie intégrée), commutateur d'allumage, levier de boite de vitesse automatique |
|
P/WINDOW SAFETY RH |
 |
25A |
Module lève-vitre électrique passager à sécurité passager |
|
P/WINDOW SAFETY LH |
 |
25A |
Module de sécurité de vitre électrique côté conducteur |
|
MEMORY |
 |
10A |
Relai de rabattement/déploiement des rétroviseurs, rétroviseur à commande électrique conducteur/passager, combiné d'instruments, commande du climatiseur (LCD), module de commande du climatiseur, unité de la lumière d’ambiance, lumière d’ambiance de la console, lumière d’ambiance (passager), interrupteur de planche de bord, unité intégrée d’assistance au stationnement |
|
E-SHIFTER2 |
 |
10A |
SCU (unité de contrôle du système), levier de vitesses automatique électronique |
|
TAILGATE |
 |
10A |
Relais de hayon |
|
E-CALL |
 |
10A |
Module d'appel d'urgence (E-Call) |
|
MODULE7 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
BRAKE SWITCH |
 |
10A |
Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée) |
|
MULTIMEDIA |
 |
20A |
Audio (écran), Unité principale A/V et de navigation |
|
WASHER |
 |
15A |
Contacteur multifonction |
|
MODULE8 |
 |
7,5 A |
Module de commande de ventilation avant de siège, module de commande de réchauffeur de siège avant/arrière, bloc de jonction E/R (relais de chauffage pare-brise avant gauche) |
|
AIRBAG1 |
 |
15A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
Air ConditionerON |
 |
7,5 A |
Bloc de jonction E/R (relais N° 1 de chauffage PTC, relais de soufflerie), commande de la climatisation (LCD), module de commande du climatiseur |
|
MODULE2 |
 |
15A |
Connecteur de chargeur USB avant, port USB du siège conducteur/passager |
|
MODULE6 |
 |
10A |
Interrupteur de console, interrupteur du mode de conduite, connecteur de liaison de données, indicateur du levier de boite de vitesses automatique |
|
MODULE1 |
 |
10A |
Unité d’assistance au stationnement intégrée ADAS, unité intégrée d’assistance au stationnement, IBU (unité de commande de carrosserie intégrée), clavier audio, clavier audio/video & navigation, interrupteur de rétroviseurs électriques, module d’appel d’urgence (E-call), AMP (amplificateur), audio (écran), unité principale audio/vidéo et navigation |
|
HEATED MIRROR |
 |
10A |
Rétroviseur à commande électrique conducteur/passager |
|
IBU (Integrated Body Control Unit)1 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
MODULE5 |
 |
10A |
Module de commande IMS (système de mémoire intégré) du conducteur, module de commande de chauffe-siège arrière, module de commande de siège avant ventilé, AMP (amplificateur), Module de commande de chauffe-siège avant, audio (écran), unité principale audio/vidéo et navigation, chargeur sans fil avant, module d’appel d’urgence (E-call), commande du climatiseur (LCD), module de commande du climatiseur, rétroviseur électro-chrome, |
|
AIRBAG IND |
 |
7,5 A |
Combiné d'instruments |
|
MODULE4 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée), caméra avant multifonction, interrupteur de planche de bord, unité d’assistance au stationnement intégrée, radar d’angle avant gauche/droit, capteur de cylindre d’embrayage, 4WD (4 roues motrices) DCU (unité de contrôle électronique), phare gauche/droit |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (unité de contrôle du système), levier de vitesses automatique électronique |
|
CLUSTER |
 |
7,5 A |
Combiné d'instruments |
|
MODULE3 |
 |
7,5 A |
Interrupteur de feux stop, lumière de plafonnier |
|
Motor Driven Power Steering*1 |
 |
7,5 A |
Unité de direction assistée commandée par moteur électrique |
|
START |
 |
10A |
Relais de l'avertisseur de l'alarme antivol, interrupteur de plage de transmission, module de commande de groupe motopropulseur, IBU (Unité de commande de carrosserie intégrée), commutateur d’allumage, blocs de jonction E/R (relais de démarrage) |
|
MODULE10 |
 |
7,5 A |
Système de filtre à carburant diesel |
* 1 : MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique)

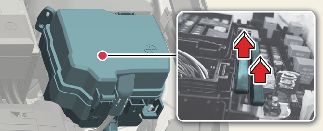

Panneau de fusibles du compartiment moteur
Bloc de jonction du compartiment moteur
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|
|---|---|---|---|---|
|
FUSIBLE AUTORÉARMABLE 1 |
Motor Driven Power Steering*1 |
 |
80A |
Unité de direction assistée commandée par moteur électrique |
|
COOLING FAN2 |
 |
60A |
Dispositif de controle de ventilateur de refroidissement |
|
|
B+3 |
 |
60A |
Bloc de jonction ICU (fusible - S/CHAUFFAGE (CONDUCTEUR/PASS), SIÈGE À COMMANDE ÉLECTRIQUE DU PASSAGER, TOIT OUVRANT 2, TOIT OUVRANT 1, SIÈGE À COMMANDE ÉLECTRIQUE DU CONDUCTEUR, AMP, SÉCURITÉ VITRE ÉLECTRIQUE DROITE, relais principal vitre électrique) |
|
|
B+5 |
 |
60A |
Bloc PCB (fusible - IG2, IG1, HORN, A/CON2, AVERTISSEUR SONORE D'ALARME ANTIVOL, ECU2, relais de commande moteur, relais principal d’essuie-glace) |
|
|
B+4 |
 |
50A |
Bloc de jonction ICU (fusible - SERRURE DE PORTE, S/CHAUFFAGE (CONDUCTEUR/PASS), AIRBAG2, MODULE9, IBU2, SÉCURITÉ VITRE ÉLECTRIQUE GAUCHE, LEVIER DE VITESSE ÉLECTRIQUE 2, HAYON, BRAKE SWITCH, relais de mémorisation à long terme) |
|
|
BLOWER |
 |
40A |
Relais du ventilateur |
|
|
ABS1/EPB1 |
 |
40A |
Module de commande ESP (programme de stabilité électronique) |
|
|
REAR HEATED |
 |
40A |
Relais de chauffage arrière |
|
|
ABS2 |
 |
30A |
Module de commande ESP (programme de stabilité électronique) |
|
|
GLOW |
 |
80A |
Unité de PRÉCHAUFFAGE (diesel) |
|
|
PTC HEATER1 |
 |
50A |
Relais du réchauffeur1 à coefficient de température positif (diesel) |
|
|
DCU1 |
 |
50A |
Relais de l'unité de commande de dosage (diesel) |
|
|
PTC HEATER2 |
 |
50A |
Relais du réchauffeur2 à coefficient de température positif (diesel) |
|
|
FUEL FILTER HTR |
 |
30A |
Relais du filtre à carburant diesel (diesel) |
|
|
FUSIBLE |
TRAILER1 |
 |
50A |
Connecteur de remorque |
|
COOLING FAN1 |
 |
50A |
Relais de ventilateur de refroidissement haut |
|
|
EPB2 |
 |
60A |
Module de commande ESP (programme de stabilité électronique) |
|
|
W/S HEATED GLASSRH / CVVD |
 |
50A |
Relais chauffant de pare-brise RH, actionneur de durée de soupape variable continu (Smartstream G1.6 T-GDi) |
|
|
ECU5 |
 |
10A |
ECM (module de commande du moteur) |
|
|
AMS |
 |
10A |
Capteur de batterie |
|
|
4WD |
 |
20A |
ECM 4WD (Module de commande du moteur) |
|
|
FUEL PUMP |
 |
20A |
Relais de pompe à carburant |
|
|
Air ConditionerON1 |
 |
10A |
Relais de soufflerie, module de commande de climatiseur |
|
|
TRAILER2 |
 |
20A |
Connecteur de remorque |
|
|
E-SHIFTER1 |
 |
30A |
SCU (unité de contrôle du système) |
|
|
TAILGATE |
 |
40A |
Unité de hayon électrique |
|
|
EOP |
 |
40A |
Non utilisé |
|
|
PTC HEATER3 |
 |
50A |
Relais de chauffage du filtre à carburant |
|
|
W/S HEATED GLASSLH / DCT3 |
 |
50A |
Relais chauffant de pare-brise LH, Transmission à double embrayage (Smartstream G1.6 T-GDi) |
|
|
E-CVVT/DCT2 |
 |
E-CVVT (50A)/DCT2 (40A) |
Transmission à double embrayage (Smartstream G1.6 T-GDi), relais E-CVVT (Smartstream G2.5 GDi) |
|
|
B+2 |
 |
50A |
Bloc de jonction ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60A |
Bloc de jonction ICU (IPS01, IPS02, IPS03, IPS04, IPS05) |
|
|
DCT1 |
 |
40A |
Module de transmission à double embrayage |
|
|
E-SHIFTER1 |
 |
30A |
Unité de commande SCU (changement du vitesse par fil) |
|
|
DCU2 |
 |
20A |
Unité de commande de dosage (diesel) |
|
|
DCU3 |
 |
20A |
Unité de commande de dosage (diesel) |
|
|
DCU4 |
 |
20A |
Unité de commande de dosage (diesel) |
|
Bloc PCB
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
IG2 |
 |
40A |
Relais IG2 |
|
IG1 |
 |
40A |
Relais IG 1, Relais ACC |
|
FR WIPER2 |
 |
7,5 A |
Relais d'essuie-glace avant (lent), ECM (module de commande du moteur), IBU (Unité de commande de carrosserie intégrée) |
|
ECU4 |
 |
20A |
Module de commande de groupe motopropulseur |
|
SENSOR1 |
 |
20A |
Bobine d'allumage n° 1~n° 4 |
|
SENSOR7 |
 |
10A |
Unité de PRÉCHAUFFAGE (diesel) |
|
ECU3 |
 |
10A |
Module de commande de groupe motopropulseur |
|
SENSOR5 |
 |
10A |
Relais de pompe à carburant |
|
TCU2 |
 |
10A |
Module de commande de la transmission |
|
TCU3 |
 |
10A |
Contacteur de gamme de boîte-pont |
|
SENSOR3 |
 |
20A |
ECM (module de commande du moteur) |
|
ECU1 |
 |
20A |
Module de commande de groupe motopropulseur |
|
SENSOR2 |
 |
15A |
Sonde d'oxygène (AMONT/AVAL) |
|
FR WIPER1 |
 |
30A |
Relais principal d'essuie-glace, relais d'essuie-glace avant (bas) |
|
RR WIPER |
 |
15A |
Relais principal d'essuie-glace, bloc de jonction ICU (Relais d'essuie-glace arrière) |
|
HORN |
 |
15A |
Relais de l’avertisseur sonore |
|
Air ConditionerON2 |
 |
10A |
Relais du climatiseur |
|
B/ALARM HORN |
 |
15A |
Relais de l'avertisseur de l'alarme antivol |
|
FCA |
 |
10A |
Radar avant |
|
SENSOR4 |
 |
10A |
[Smartstream G2.0] Oil Control Valve #1/#2 (admission/échappement), électropompe à huile à débit variable, électrovanne d’admission à pression variable, électrovanne de commande de purge, contrôleur de ventilateur de refroidissement, relais de climatiseur, Bloc de jonction E/R (Relais de ventilateur de refroidissement haut) [Smartstream G2.5 T-GDi] valve de commande d’huile n° 2 (échappement), électrovanne de commande de purge, électropompe à huile à débit variable, électrovanne d’admission à pression variable, contrôleur de ventilateur de refroidissement, relais du climatiseur |
|
SENSOR6 |
 |
15A |
Injecteur N°1 à N°4 |
|
ECU2 |
 |
15A |
Module de commande de groupe motopropulseur |
|
TCU1 |
 |
15A |
Module de commande de la transmission |
|
ABS3/EPB3 |
 |
7,5 A |
ESP (module de commande de programme de stabilité électronique) |
|
POWER OUTLET2 |
 |
20A |
Prise électrique avant |
|
POWER OUTLET1 |
 |
20A |
Prise électrique de compartiment bagages |
* 1 : MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique)
Relais
Consultez le tableau suivant pour le type de relais.
|
Nom du relais |
Symbole |
TYPE |
|---|---|---|
|
Rear Heated Relay |
 |
MICRO |
|
Start Relay |
 |
MICRO |
|
Fuel Pump Relay |
 |
MICRO |
|
Cooling Fan Relay High |
 |
MINI |
|
Windshield Heated Relay LH |
 |
MICRO |
|
Cooling Fan Relay low (Smartstream G2.0) DCU Relay (Smartstream D2.0) |
 |
MICRO |
|
PTC Heater Relay #1 |
 |
MICRO |
|
Fuel Filter Heating Relay |
 |
MICRO |
|
Windshield Heated Relay RH |
 |
MICRO |
|
PTC Heater Relay #2 (Diesel) E-CVVT Relay (Smartstream G2.5 GDi) |
 |
MICRO |
|
Blower Relay |
 |
MICRO |

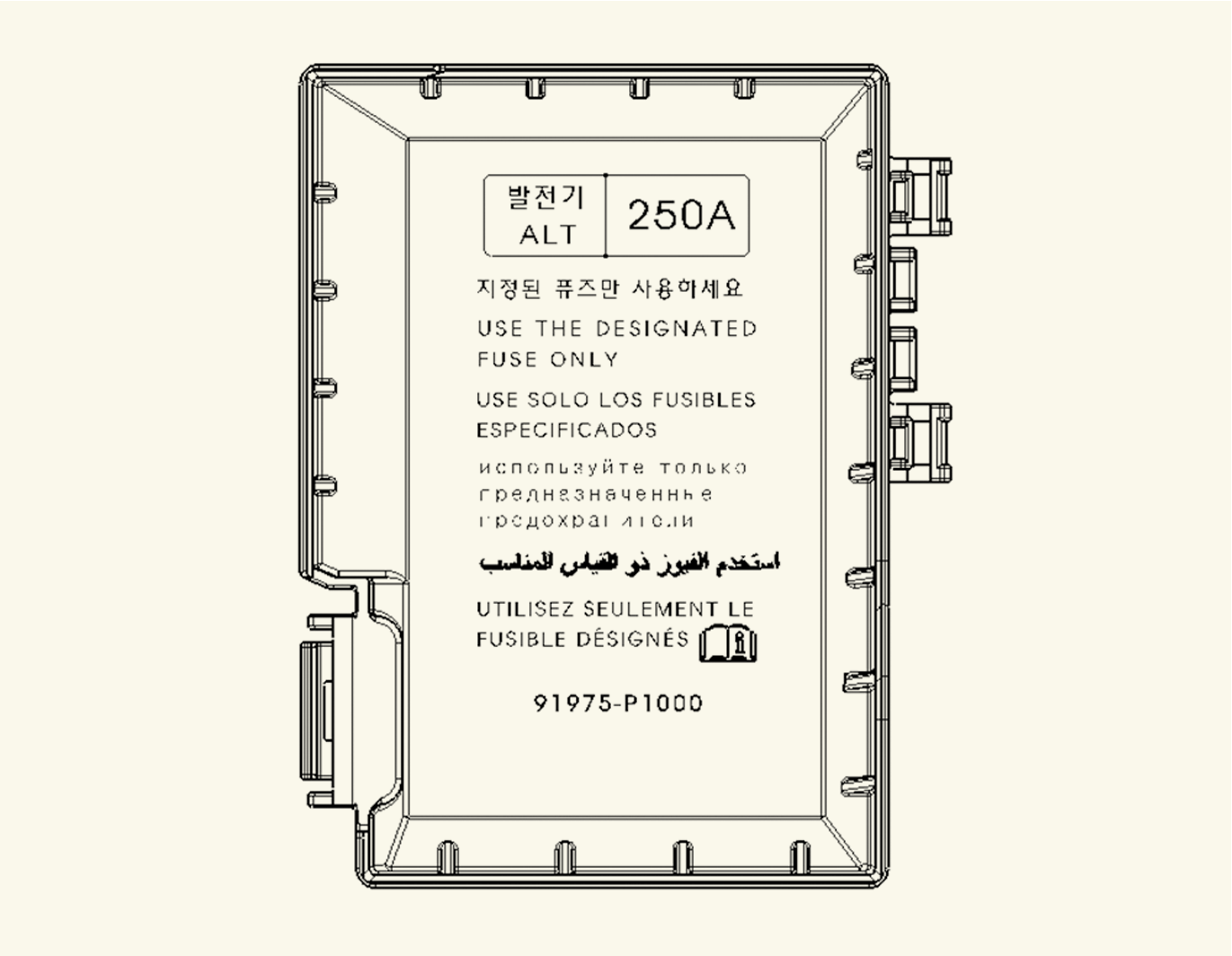

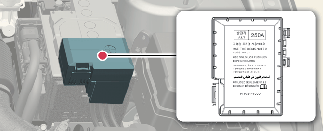

Panneau des fusibles du compartiment moteur (cache de la borne de batterie)
