Réglage des phares et des phares antibrouillard avant (pour l'Europe)

Réglage des phares

Type A
Type B

Fonctionnement

  • Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.

  • Le véhicule doit se trouver sur un terrain plat.

  • Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).

  • Les phares et la batterie doivent être à l'état normal. Régler les phares de manière à ce que la partie la plus lumineuse s'aligne sur les lignes horizontale et verticale.

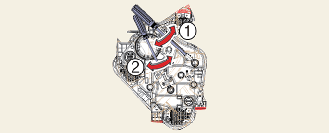

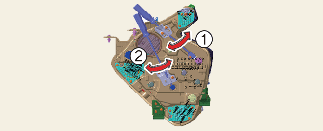

  • Pour régler les feux de croisement vers la gauche ou la droite, faites tourner le tournevis (1) dans le sens des aiguilles d'une montre ou dans le sens contraire. Pour élever ou abaisser les feux de croisement, faites tourner le tournevis (2) dans le sens des aiguilles d'une montre ou dans le sens contraire.

Réglage du phare antibrouillard avant

Type A
Type B

Le phare antibrouillard avant peut être réglé comme les autres phares. L'état des feux antibrouillard avant et de la batterie doit être normal.

Fonctionnement

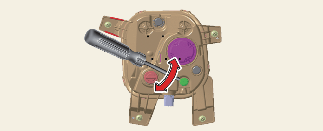

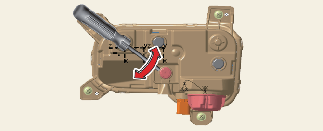

  • Tournez le tournevis dans le sens horaire ou antihoraire pour orienter les feux antibrouillard avant vers le haut ou le bas.

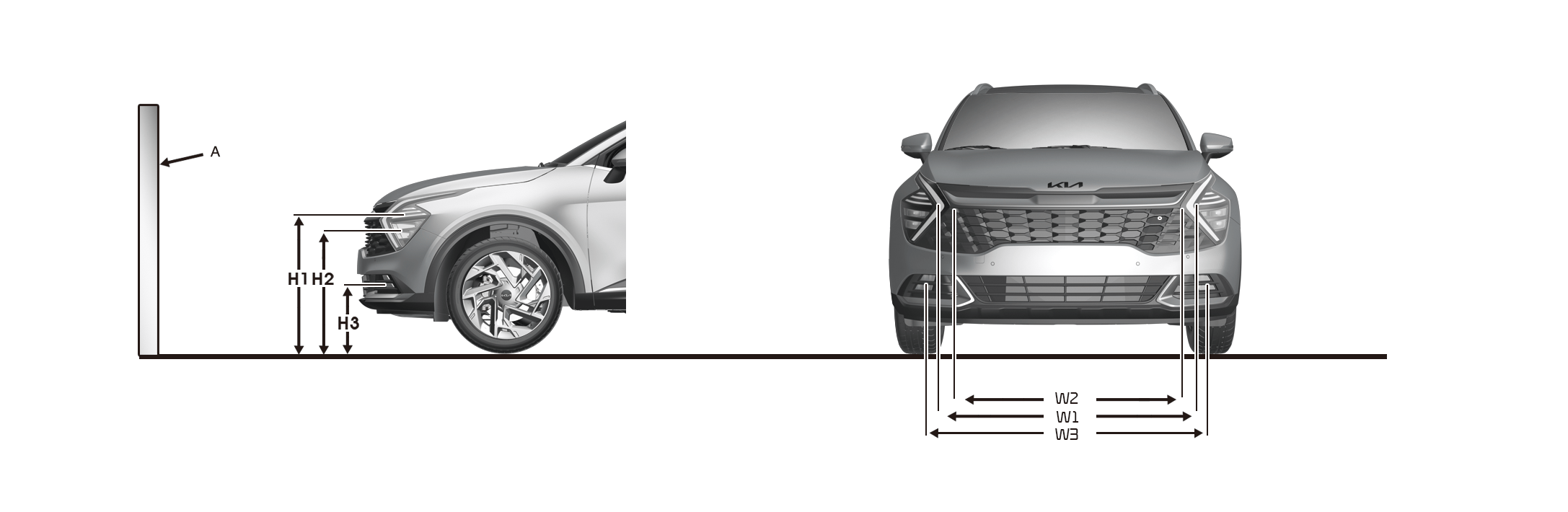

Repère de niveau

* A : Écran

État du véhicule

Phare (type LED)

Feu antibrouillard avant (type LED) (si équipé)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H1

H2

W1

W2

H3

W3

sans conducteur

[mm (pouce)]

Type A

764,1

(30,1)

713,6

(28,1)

1 532

(60,3)

1 546

(60,9)

427

(16,8)

1 380

(54,3)

Type B

764,1

(30,1)

713,6

(28,1)

1 532

(60,3)

1 546

(60,9)

402

(15,8)

1 157

(45,6)

avec conducteur

[mm (pouce)]

Type A

754,1

(29,7)

703,6

(27,7)

1 532

(60,3)

1 546

(60,9)

417

(16,4)

1 380

(54,3)

Type B

754,1

(29,7)

703,6

(27,7)

1 532

(60,3)

1 546

(60,9)

392

(15,4)

1 157

(45,6)

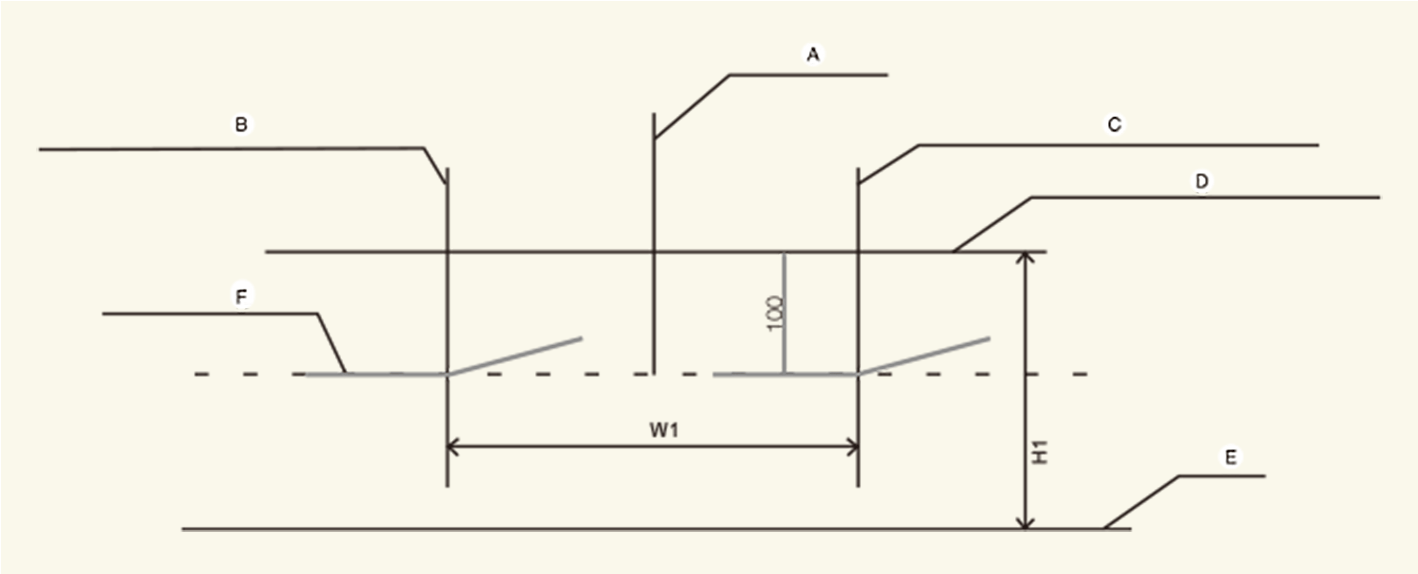

Feux de croisement (véhicule avec conduite à gauche)

Basé sur un écran de 10 m

  • A : Axe du véhicule

  • B : Ligne verticale marquant le centre de l'ampoule du phare gauche

  • C : Ligne verticale marquant le centre de l'ampoule du phare droit

  • D : Ligne horizontale marquant le centre de l'ampoule du phare

  • E : Sol

  • F : Ligne d'intersection

Fonctionnement

  1. Allumer les feux de croisement sans vous installer dans le véhicule.

  2. La ligne d'intersection doit être alignée sur celle de l'image.

  3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.

  4. Si le dispositif de mise à niveau des phares est disponible, réglez l'interrupteur du dispositif de mise à niveau des phares sur la position 0.

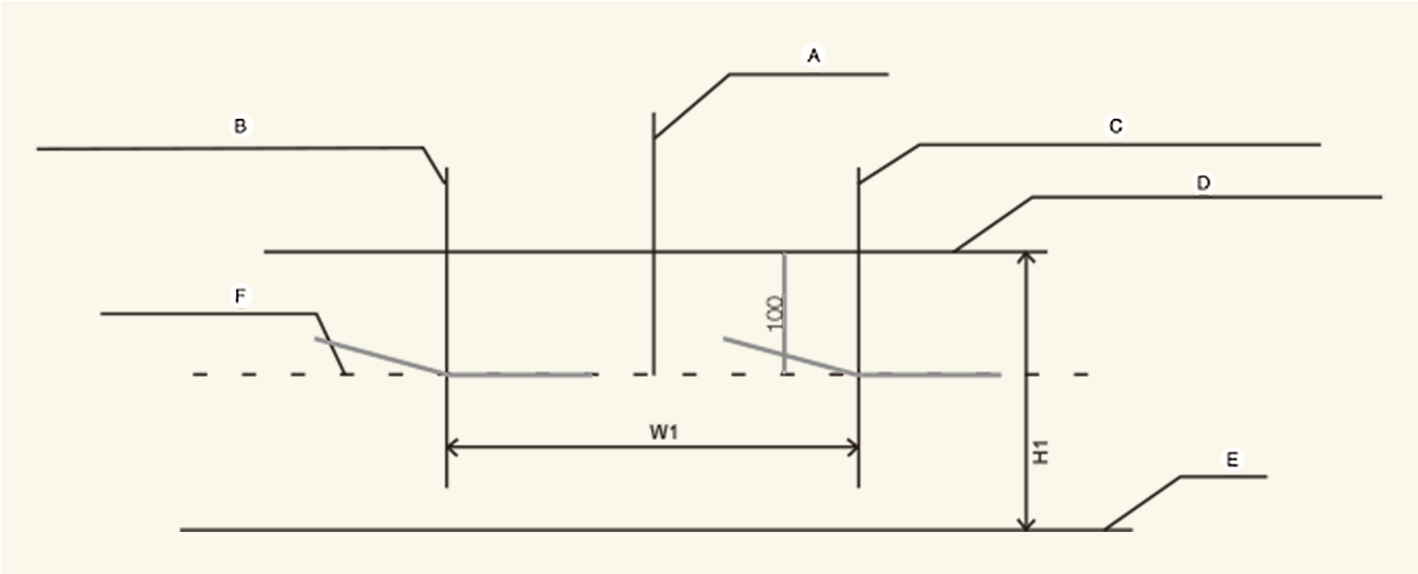

Feux de croisement (véhicule avec conduite à droite)

Basé sur un écran de 10 m

  • A : Axe du véhicule

  • B : Ligne verticale marquant le centre de l'ampoule du phare gauche

  • C : Ligne verticale marquant le centre de l'ampoule du phare droit

  • D : Ligne horizontale marquant le centre de l'ampoule du phare

  • E : Sol

  • F : Ligne d'intersection

Fonctionnement

  1. Allumer les feux de croisement sans vous installer dans le véhicule.

  2. La ligne d'intersection doit être alignée sur celle de l'image.

  3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.

  4. Si le dispositif de mise à niveau des phares est disponible, réglez l'interrupteur du dispositif de mise à niveau des phares sur la position 0.

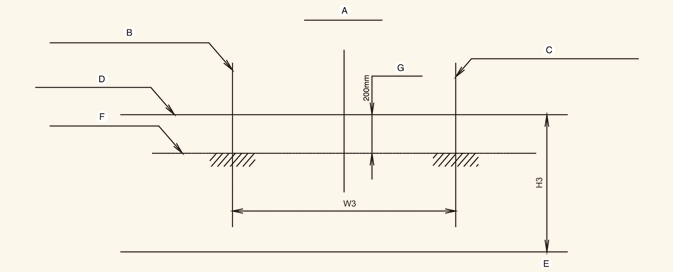

Feu antibrouillard avant

Basé sur un écran de 10 m

  • A : Axe du véhicule

  • B : Ligne verticale marquant le centre de l'ampoule du feu antibrouillard gauche

  • C : Ligne verticale marquant le centre de l'ampoule du feu antibrouillard droit

  • D : Ligne horizontale marquant le centre du phare antibrouillard

  • E : Sol

  • F : Ligne d'intersection

  • G : Limite supérieure

Fonctionnement

  1. Allumez les feux antibrouillard avant sans vous installer dans le véhicule

  2. La ligne d'intersection doit être projetée dans la plage admissible (zone ombrée).
