Описание на панела с предпазители/релета
От вътрешната страна на капаците на панелите с предпазители/релета можете да намерите табелката с наименованията и номиналите на предпазителите/релетата.
Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета.

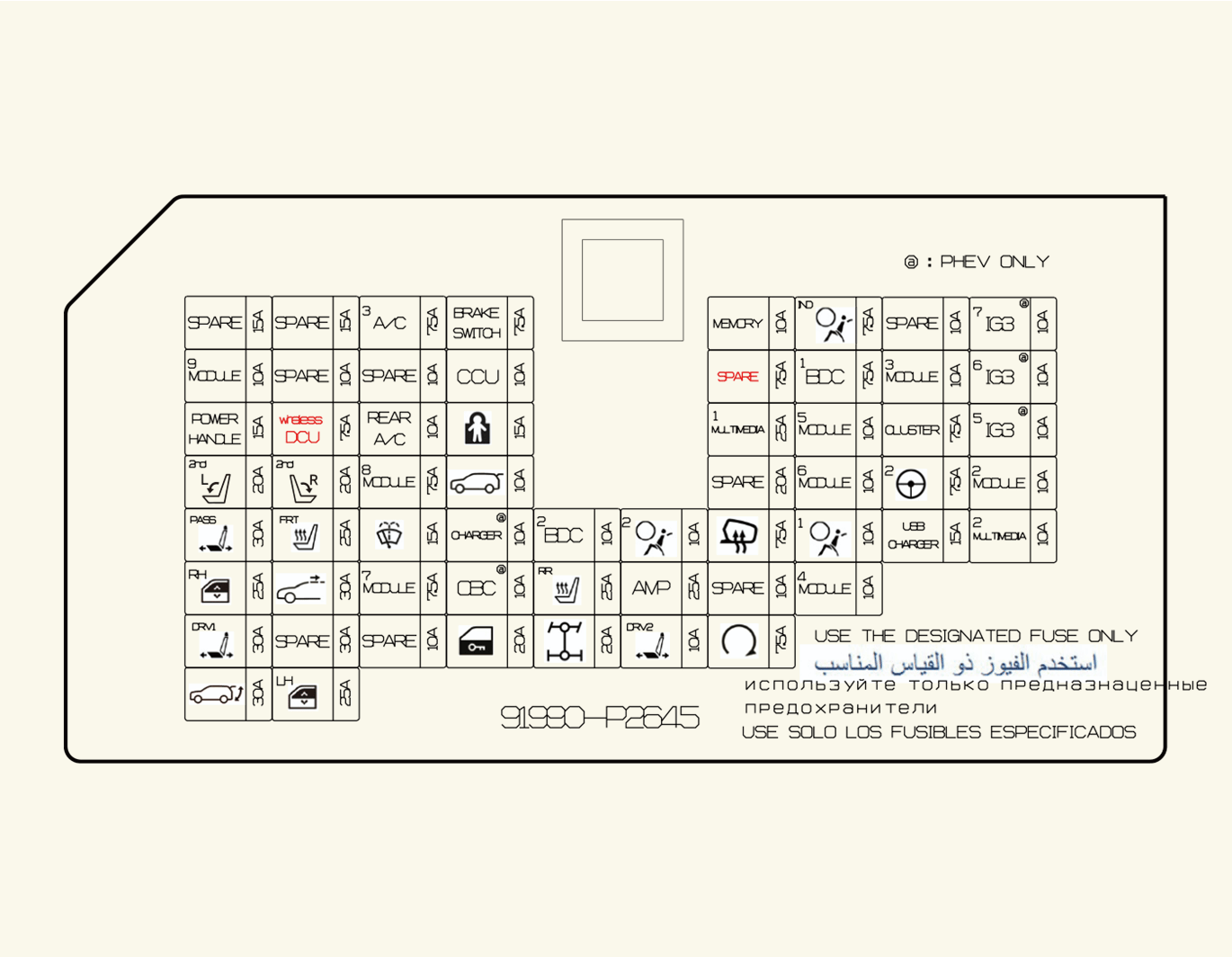

Табло с предпазители от страната на водача
|
Име на предпазителя |
Символ |
Номинална стойност на предпазителя |
Защитен кръг |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC (Ръчно регулиране на температурата, DATC (Двойно автоматично регулиране на температурата), ERJB (PTC HEATER2 RELAY) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (Body Domain Controller [управление на каросерията]), превключвател за стоп-светлини |
|
MEMORY |
 |
10A |
Арматурно табло, модул за деликатно осветление, деликатно осветление LH/RH, BDC (Управление на каросерията), модул на вградената камера, HUD, MTC (Ръчно регулиране на температурата), DATC (Двойно автоматично регулиране на температурата), ADAS PRK ECU, превключвател за климатика отзад |
|
A/BAG IND |
 |
7,5 A |
Горна конзола |
|
MODULE9 |
 |
10A |
OBD (бордова диагностика), ключ за соленоид, превключвател за опасност, многофункционален превключвател, сензор за дъжд, UIP сензор за сирена, главен превключвател на електрическия прозорец, превключвател на външната ръкохватка на водача, превключвател на външната ръкохватка на пътника, електрическо задвижване на задната врата, 1-ва електрическа седалка |
|
IG3 7 |
 |
10A |
CDM (Модул на врата за зареждане) – PHEV |
|
CCU |
 |
10A |
CCU (Централен комуникационен модул) |
|
BDC1 |
 |
7,5 A |
BDC (Body Domain Controller [управление на каросерията]) |
|
MODULE3 |
 |
10A |
CCU (Централен комуникационен модул), DCU (Модул за пренос на данни), Превключвател за стоповете |
|
IG3 6 |
 |
10A |
DATC (Двойно автоматично регулиране на температурата), CCNC (Кабина на автомобила със свързана навигация) – PHEV |
|
POWER HANDLE |
 |
15A |
Модул за настройка на наклона на телескопичния волан |
|
wireless DCU |
 |
7,5 A |
DCU (Модул за пренос на данни) |
|
REAR A/C |
 |
10A |
Превключвател на задния климатик, Мотор на вентилатора на задния климатик |
|
CHILD LOCK |
 |
15A |
Детска ключалка на задната врата LH/RH |
|
MULTI MEDIA1 |
 |
25A |
CCNC (Кабина на автомобила със свързана навигация) |
|
MODULE5 |
 |
10A |
Безжично зарядно, OBD, MTC (Ръчно регулиране на температурата), DATC (Двойно автоматично регулиране на температурата), ECM/DCM огледало, Модул на вградената камера, CCNC (Кабина на автомобила със свързана навигация), Модул на 1-вата електрическа седалка, Усилвател, HLLD (Устройство за нивелиране на предните фарове |
|
CLUSTER |
 |
7,5 A |
Арматурно табло (Проекционен дисплей) |
|
IG3 5 |
 |
10A |
CCU (Централен комуникационен модул) – PHEV |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Задвижващ механизъм за прибиране на 2-ра седалка отляво |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Задвижващ механизъм за прибиране на 2-ра седалка отдясно |
|
MODULE8 |
 |
7,5 A |
P_LBM (Модул с литиева батерия за паркиране) |
|
T/GATE OPEN |
 |
10A |
Ключалка на багажника |
|
MODULE6 |
 |
7,5 A |
Мултифункционален превключвател, главен превключвател за електрическите прозорци |
|
MDPS2 |
 |
7,5 A |
MDPS (Моторно задвижван сервоусилвател на волана) * MDPS (Моторно задвижван сервоусилвател на волана) е същият като EPS (Електрически усилватели на волана). |
|
MODULE2 |
 |
10A |
CCNC (Connected Car Navigation Cockpit) Keyboard, BDC (Body Domain Controller [управление на каросерията]), CCU (Централен комуникационен модул), USB зарядно, Модул на вградената камера, CCNC (Кабина на автомобила със свързана навигация), MTC, DCU (Модул за пренос на данни), Overhead Console, Усилвател, ADAS Модул за паркиране |
|
P/SEAT PASS |
 |
30A |
Мотор на ел. седалката на пътника |
|
S/HEATER FRT |
 |
25A |
Подгряване/вентилация на седалката от 1-вия ред, отляво/отдясно |
|
WASHER |
 |
15A |
Многофункционален превключвател |
|
CHARGER |
|
10A |
CDM (Модул на врата за зареждане), Inlet ACTR – PHEV |
|
BDC2 |
 |
10A |
BDC (Body Domain Controller[управление на каросерията]), превключвател на външната ръкохватка на водача, превключвател на външната дръжка на пътника, лост за ATM, модул/сензор за цифров ключ 2.0 |
|
A/BAG2 |
 |
10A |
ACU (Блок за управление на въздушните възглавници) |
|
HEATED MIRROR |
 |
7,5 A |
Външно огледало за обратно виждане с отопление ляво/дясно |
|
A/BAG1 |
 |
10A |
ACU (Блок за управление на въздушните възглавници) |
|
USB CHARGER |
 |
15A |
USB зарядно в багажника ляво/дясно, USB зарядно на 1-вия ред седалки |
|
MULTI MEDAI2 |
 |
10A |
Не се използва |
|
P/WINDOW RH |
 |
25A |
Мотор на десния електрически прозорец |
|
SUNROOF |
 |
40 A |
Мотор на панорамния люк |
|
MODULE7 |
|
7,5 A |
BDC (Body Domain Controller [управление на каросерията]) |
|
OBC |
 |
10A |
OBC (Вътрешно зарядно устройство) – (PHEV) |
|
S/HEATER RR |
 |
15A |
Нагревател на седалките от 2-рия ред ляв/десен |
|
AMP |
 |
25A |
Усилвател |
|
MODULE4 |
 |
10A |
Камера за изглед отпред, Модул за настройка на наклона на телескопичния волан, превключвател C/PAD, Задвижващо устройство ADAS, заден ъглов радар LH/RH, 4WD ECU, DCU(дозоращо управляващо устройство), Превключвател на конзолата, модул за паркиране ADAS, Преден радар, Преден ъглов радар ляв/десен |
|
P/SEAT DRV1 |
 |
30A |
Мотор на ел. седалката на водача |
|
DR LOCK |
 |
20A |
Заключване/отключване на всички врати |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Мотор на ел. седалката на водача |
|
START |
 |
10A |
BDC (Управление на каросерията), превключвател за запалване |
|
POWER TAILGATE |
|
15A |
Модул на електрическия багажник |
|
P/WINDOW LH |
 |
25A |
Мотор на левия електрически прозорец |

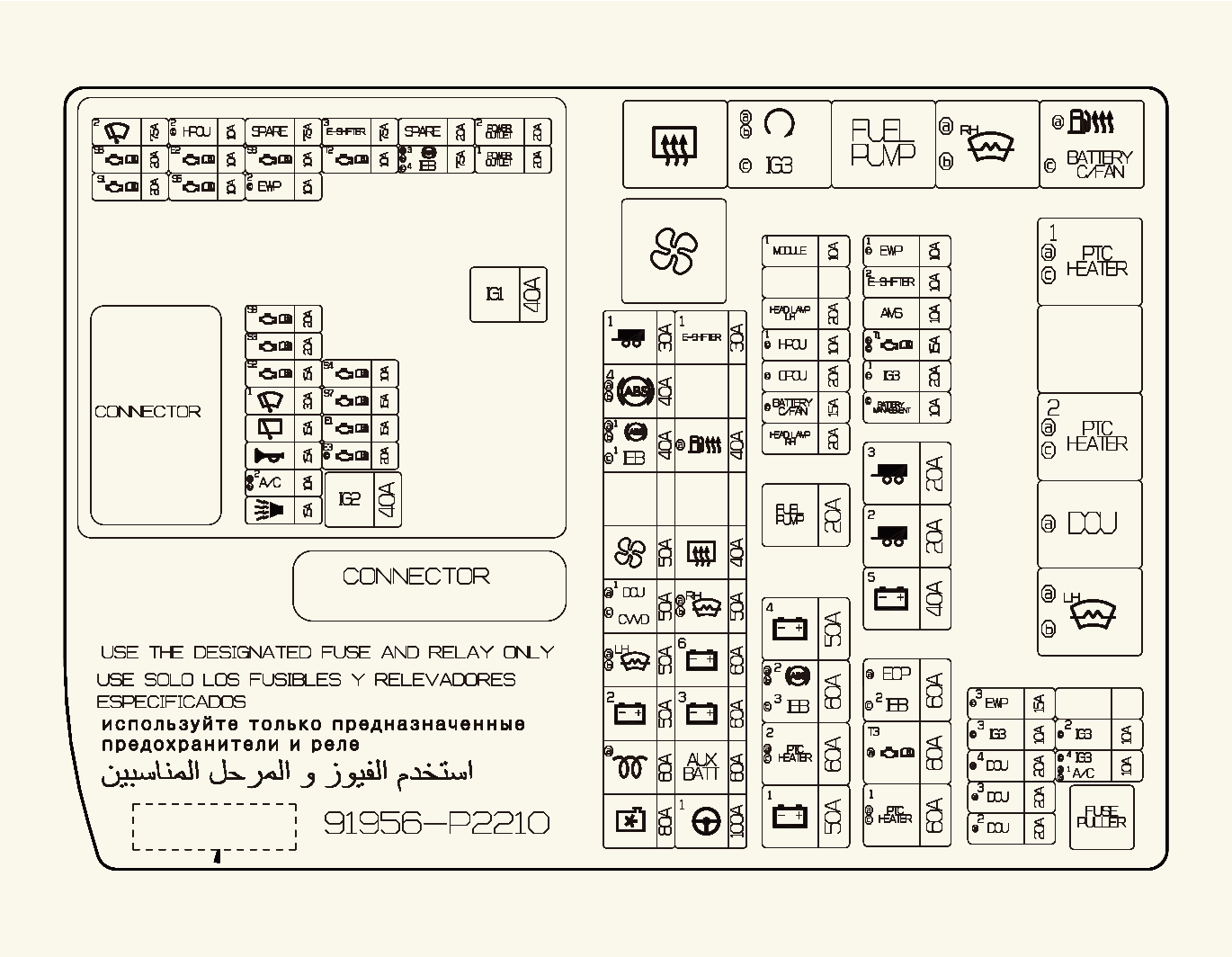

Панел с предпазители в отделението за двигателя
Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета във вътрешната част на капака на предпазителя. Тази диаграма ще Ви предостави специфична информация за автомобила Ви.
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
COOLING FAN |
 |
80 A 100 A |
Мотор на охлаждащия вентилатор 80A (600W), Мотор на охлаждащия вентилатор 100A (715W) |
|
GCU |
 |
60 A |
Не се използва |
|
B+2 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
W/S Heated Glass LH |
 |
50 A |
Не се използва |
|
CVVD |
 |
50 A |
CVVD |
|
BLOWER |
 |
50 A |
Реле на вентилатора |
|
IEB1 |
|
40 A |
IEB устройство |
|
ABS4 |
 |
40 A |
Не се използва |
|
TRAILER1 |
 |
30 A |
Модул за ремарке |
|
MDPS1 |
 |
100 A |
MDPS (Моторно задвижван сервоусилвател на волана) * MDPS (Моторно задвижван сервоусилвател на волана) е същият като EPS (Електрически усилватели на волана). |
|
AUX BATT |
 |
60 A |
Превключвател на задния климатик, Мотор на вентилатора на задния климатик |
|
B+3 |
 |
60 A |
PDC (Power Domain Controller[управление на мощността]) |
|
B+6 |
 |
60 A |
PCB блок |
|
W/S Heated Glass RH |
 |
50 A |
Не се използва |
|
REAR HEATED |
 |
40 A |
Реле за нагревателя на задното стъкло |
|
FUEL HEATER |
 |
40 A |
Не се използва |
|
E-SHIFTER1 |
 |
30 A |
SCU (Ротационен контролер за превключване на предавките) |
|
B+1 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] Реле за нагревател PTC2 |
|
IEB3 |
 |
60A |
IEB устройство |
|
B+4 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
FUEL PUMP |
 |
20 A |
Реле за горивната помпа |
|
HEAD LAMP RH |
 |
20 A |
Фар десен |
|
BATTERY C/FAN |
 |
15 A |
Охлаждащ вентилатор на батерията |
|
OPCU |
 |
20 A |
OPCU (Блок за управление на маслената помпа) |
|
HPCU |
 |
10A |
HPCU |
|
HEAD LAMP LH |
 |
20 A |
Фар десен ляв |
|
MODULE1 |
 |
10A |
Сирена на UIP (ултразвукова защита от проникване) |
|
PTC HEATER1 |
 |
60A |
Реле за нагревател PTC1 |
|
TCU3 |
 |
60 A |
Не се използва |
|
IEB2 |
|
60A |
IEB устройство |
|
B+5 |
 |
40 A |
PDC (Power Domain Controller[управление на мощността]) |
|
TRAILER2 |
 |
20 A |
Модул за ремарке |
|
TRAILER3 |
 |
20 A |
Модул за ремарке |
|
BMS |
 |
10 A |
BMS (Система за управление на батерията) |
|
IG3 1 |
 |
20A |
IG3 Основно захранване – PHEV |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Сензор за батерията |
|
E-SHIFTER2 |
 |
10 A |
SCU (Ротационен контролер за превключване на предавките), Превключвател на конзолата |
|
EWP1 |
 |
10 A |
EWP (Електрическа водна помпа) |
|
DCU2 |
 |
20 A |
Не се използва |
|
DCU3 |
 |
20 A |
Не се използва |
|
DCU4 |
 |
20 A |
Не се използва |
|
IG3 3 |
 |
10A |
BMS (Система за управление на батерията), OBC (Вътрешно зарядно устройство) – (PHEV) |
|
EWP 3 |
 |
15 A |
EWP (Електрическа водна помпа) |
|
IG3 4 |
 |
10A |
A/CON Компресор – PHEV |
|
IG3 2 |
 |
15A |
HPCU, SCU (Електронно превключване на скоростите), блок за управление – PHEV |
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB блок (IG1 реле, ACC реле) |
|
IG2 |
 |
40 A |
PCB блок (IG2 реле), Реле за стартиране |
|
WIPER FRT2 |
 |
7,5 A |
BDC (Body Domain Controller[управление на каросерията]), ECU (Контролен модул за двигателя) |
|
SENSOR6 |
 |
20 A |
Сензор за кислород (надолу) |
|
SENSOR1 |
 |
20 A |
Запалителна бобина #1/#2/#3/#4 |
|
ECU2 |
 |
10 A |
ECU (Контролен модул за двигателя) |
|
SENSOR5 |
 |
10 A |
Реле за горивната помпа |
|
SENSOR8 |
 |
10 A |
OPCU (Блок за управление на маслената помпа) |
|
EWP2 |
 |
10 A |
EWP (Електрическа водна помпа) |
|
SENSOR9 |
 |
20 A |
ECU (Контролен модул за двигателя) |
|
SENSOR3 |
 |
20 A |
ECU (Контролен модул за двигателя) |
|
SENSOR2 |
 |
15 A |
Активна пречиствателна помпа |
|
WIPER FRT1 |
 |
30 A |
PCB блок (реле на предните чистачки силно, слабо) |
|
WIPER RR |
 |
15 A |
PCB блок (реле на задната чистачка) |
|
HORN |
 |
15 A |
PCB блок (реле на клаксона) |
|
A/CON2 |
 |
10 A |
Не се използва |
|
B/ALARM HORN |
 |
15 A |
PCB блок (реле на клаксона за алармата против крадци) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (Ротационен контролер за превключване на предавките), Превключвател на конзолата |
|
TCU2 |
 |
10 A |
TCU |
|
SENSOR4 |
 |
10 A |
Охлаждащ вентилатор, соленоид за променливо всмукване, непрекъснато управление на разпределителния вал, електрически термостат, соленоиден клапан за управление на продухването, клапан за рециркулация, модул за проверка на изтичането на парите |
|
SENSOR7 |
 |
15 A |
Сензор за кислород (нагоре) |
|
ECU1 |
 |
15 A |
ECU (Контролен модул за двигателя) |
|
ECU 3 |
 |
20 A |
ECU (Контролен модул за двигателя) |
|
IEB 4 |
 |
10 A |
IEB (Интегриран електронен спирачен модул) |
|
POWER OUTLET2 |
 |
20 A |
Захранващ контакт на задната конзола |
|
POWER OUTLET1 |
 |
20 A |
Захранващ контакт в багажното отделение |
В следващата таблица са дадени типовете на релетата.
|
Име на реле |
Тип |
|---|---|
|
Реле за горивната помпа |
МИКРО |
|
Реле на охлаждащ вентилатор за батерията |
МИКРО |
|
Реле за нагревател 1 на PTC |
МИКРО |
|
Реле за нагревател 2 на PTC |
МИКРО |
|
Реле на вентилатора |
MINI |
|
Реле за задния нагревател |
МИКРО |

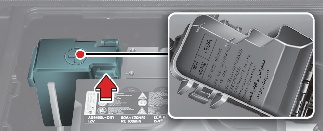

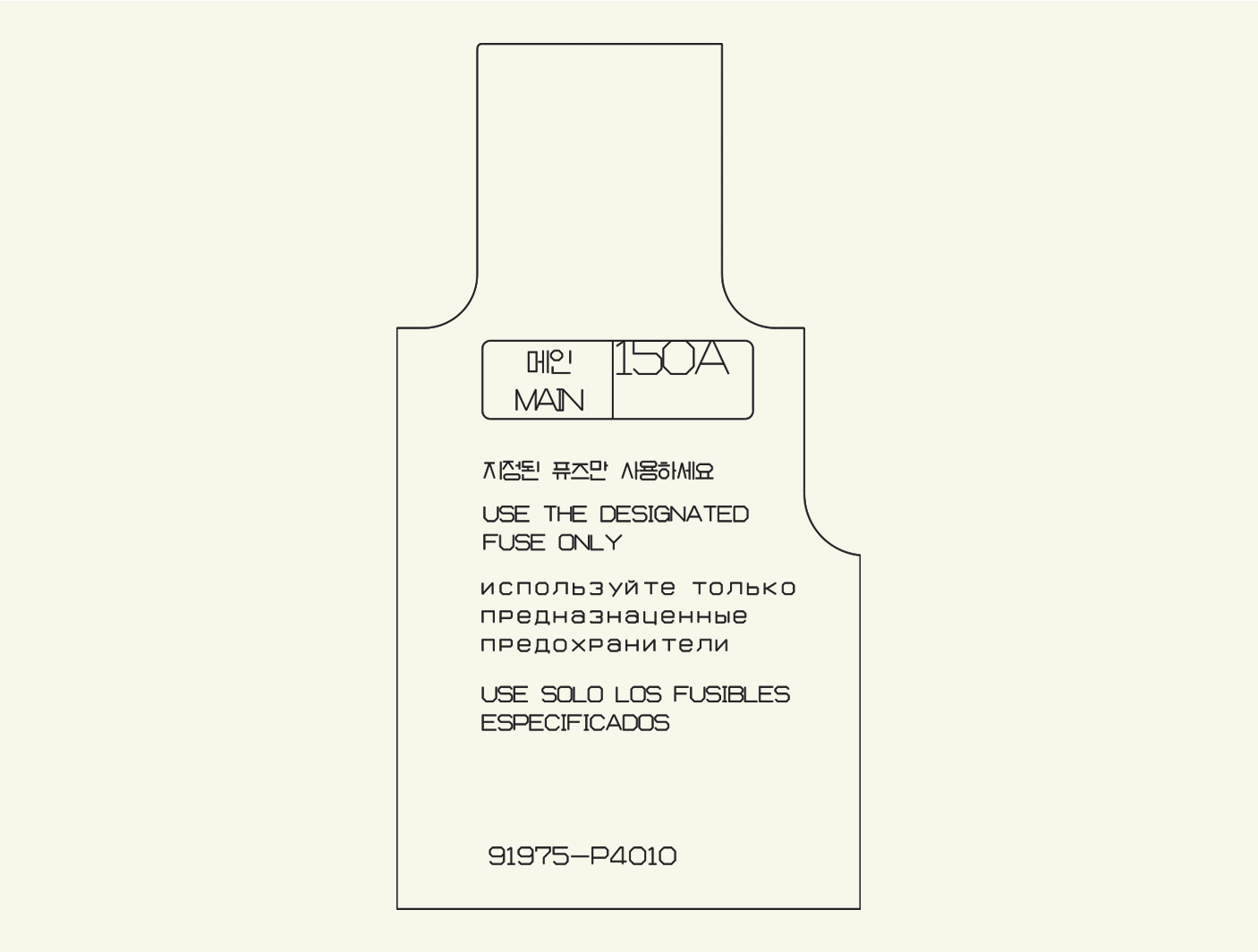

Панел с предпазители в отделението за двигателя (капак на полюсите на батерията)
