Beskrivelse av sikringer/relépanel

Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.

MERK

Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.

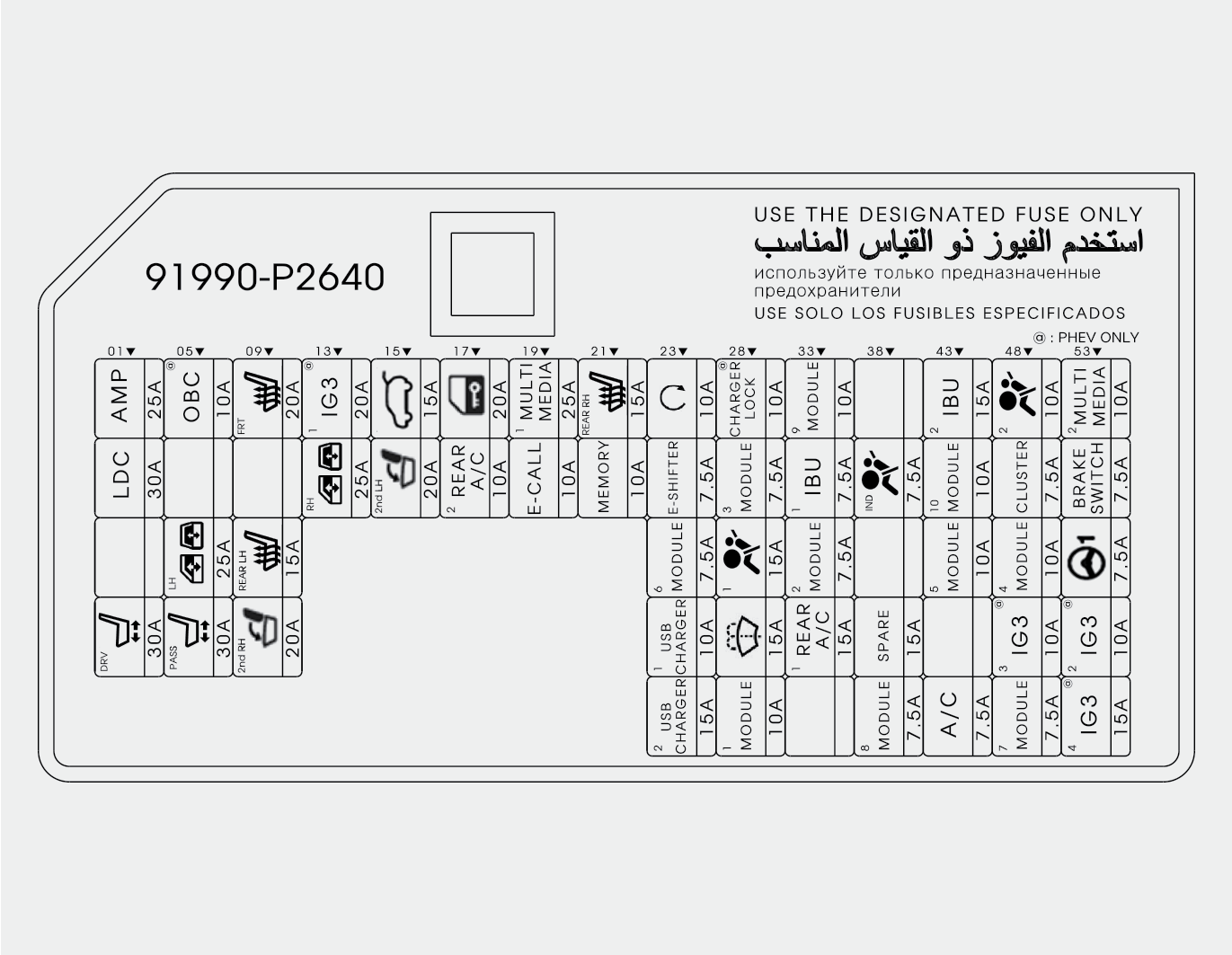

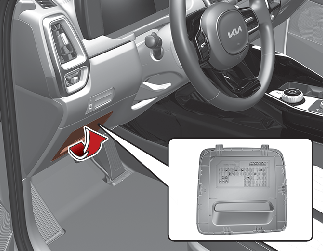

Sikringspanel på førersiden

ICU-koblingsboks

Navn på sikring

Symbol

Sikringens kapasitet

Beskyttet krets

AMP

25 A

AMP (Forsterker)

LDC

30 A

Lav DC/DC-konverter

P/SETE FRER

30 A

Bryter for korsryggstøtte, bryter for elektrisk førersete, kontrollmodul for (innebygd minnesystem)

EL-VINDU V

25 A

Bryter elektrisk vindu venstre side bak, venstre sikkerhetsvindusmodul bak, vindusheismodul førersikkerhet (v.styrt), bryter for elektrisk vindu passasjerside (h.styrt), elektrisk sikkerhetsvindusmodul for passasjer (h.styrt)

P/SETE PASS

30 A

Bryter elektrisk passasjersete, passasjerrelé

S/VARMER (FORAN)

20 A

Første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer

S/VARMEAPPARAT RL

15 A

Andre styringsmodul for setevarmer venstre side

S/FOLD RR

20 A

Andre setenedfellingsaktuator høyre side

EL-VINDU H

25 A

Bryter elektrisk vindu høyre side bak, høyre sikkerhetsvindusmodul bak, bryter for elektrisk vindu passasjerside (v.styrt), elektrisk sikkerhetsvindusmodul for passasjer (h.styrt), elektrisk sikkerhetsvindusmodul for fører (h.styrt)

BAKLUKE

15 A

Baklukerelé

S/FOLD RL

20 A

Andre setenedfellingsaktuator venstre side

DØRLÅS

20 A

Dørlås/-åpningsrelé, baklåsrelé

RR A/CON2

10 A

Kontrollmodul for klimaanlegg bak

MULTIMEDIA1

25 A

Lav DC-DC-konverter, audio, hovedenhet for audio/video og navigasjon, ICU-koblingsboks (sikring - MULTIMEDIA2)

E-CALL

10 A

E-call-enhet

S/VARMEAPPARAT RR

15 A

Andre styringsmodul for setevarmer høyre side

MINNE

10 A

Elektrisk bakluke-enhet, styringsmodul for IMS (innebygd minnesystem), styringsmodul for bakre klimaanlegg, utvendig elektrisk speil førerside/passasjerside, ROA, instrumentpanel, Lav DC-DC-lonverter, regnsensor, kontrollpanel for fremre klimaanlegg, head-up display, styringsmodul for fremre klimaanlegg

START

10 A

Tenningsbryter

E-SHIFTER

7,5 A

Elektronisk girvelger

MODULE6

7,5 A

Varmer for drivstoffiler og trykk-/temperatursensor

USB-LADER1

10 A

USB-ladekontakt i bagasjerom venstre/høyre side

USB-LADER2

15 A

USB-ladekontakt i bakkonsoll venstre/høyre side, USB-ladekontakt fører-/passasjersete

MODULE3

7,5 A

IBU (integrert styringsmodul for karosseri), ADAS-enhet, kamera foran (ADAS), bryter for kollisjonspute, enhet for overvåkning med 360-graders visning, radar bak venstre/høyre side, 4WD (firehjulstrekk) ECU (elektronisk kontrollenhet), DCU (doseringsstyring), frontkonsollbryter, fører-/passasjerseteventilasjonsbryter, radar foran, ATM-girspak (automatgir) (indikator)

A/BAG1

15 A

Kontrollmodul for SRS (ekstra sikringssystem)

SPYLER

15 A

Multifunksjonsbryter

MODULE1

10 A

AMP (forsterker), RSE venstre/høyre side, lav DC-DClonverter, Audio, IBU (integrert styringsmodul for karosseri), hovedenhet for audio/video og navigasjon, ADAS-enhet, E-call-enhet, USB-ladekontakt foran venstre/høyre side, enhet for overvåkning med 360-graders visning

MODULE9

10 A

Nøkkelsolenoid, moduslampe fører/passasjer, ADAS-enhet, datalinkkontakt, telematikk-enhet (for Russland)

IBU1

7,5 A

IBU (integrert styringsmodul for karosseri)

MODULE2

7,5 A

Takkonsoll, DAU, multifunksjonsbryter

RR A/CON1

15 A

Viftemotor for bakre klimaanlegg, ICU-koblingsboks (sikring - MINNE)

INDIKATORLAMPE TENNINGSBRYTER

7,5 A

Instrumentpanel, takkonsoll

MODULE8

7,5 A

ADAS-enhet, første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer, kontrollmodul for klimaanlegg bak, andre styringsmodul for setevarmer venstre/høyre side

IBU2

15 A

IBU (integrert styringsmodul for karosseri)

MODULE10

10 A

Stopplysbryter, ATM-girspak (automatgirkasse)

MODULE5

10 A

Takkonsoll, AMP (forsterker), trådløs lader-enhet foran, lav DC-DC-konverter

KLIMAANLEGG

7,5 A

Kontrollmodul for klimaanlegg foran, kontrollpanel for klimaanlegg foran, koblingsboks for motorrom (PTC-varmerelé 2, vifterelé)

A/BAG2

10 A

Kontrollmodul for SRS (ekstra sikringssystem)

PANEL

7,5 A

Instrumentpanel, Head up display

MODULE4

10 A

E-Call-enhet, audio, hovedenhet for audio/video og navigasjon, datalinkkontakt, kontrollpanel for klimaanlegg foran, hovedlys venstre/høyre side, kontrollmodul for klimaanlegg foran, kollisjonsputebreyter, elektrokromspeil, kontrollmodul for IMS (innebygd minnesystem), første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer, andre styringsmodul for setevarmer venstre/høyre side

MODULE7

7,5 A

IBU (integrert styringsmodul for karosseri)

MULTIMEDIA2

10 A

RSE venstre/høyre side

BREMSEKOBLING

7,5 A

IBU (integrert kontrollmodul for karosseri), bremselysbryter

MDPS

7,5 A

MDPS-enhet (motordreven servostyring)

* MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring)

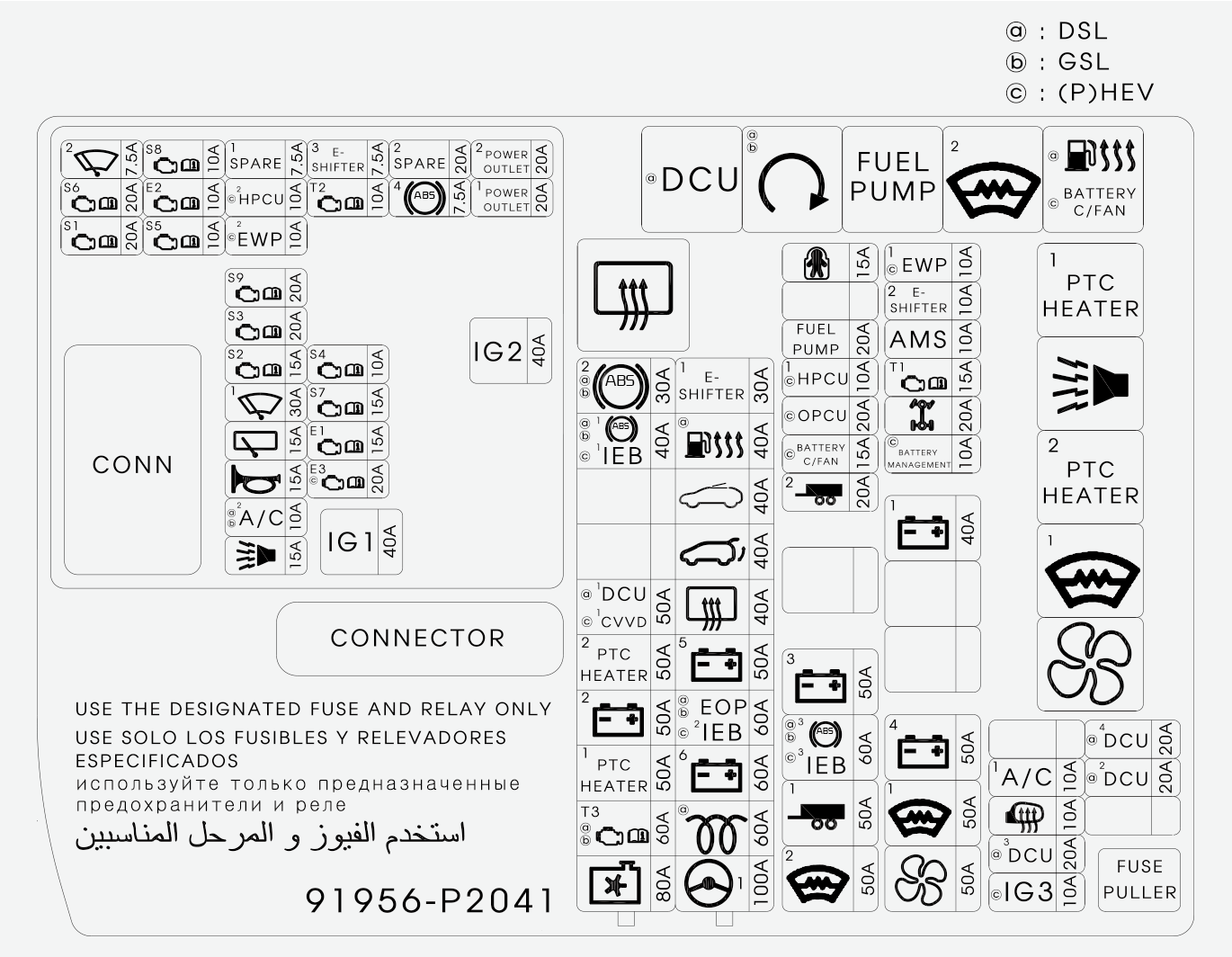

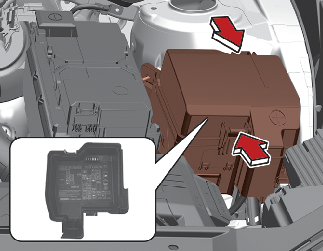

Sikringspanel for motorrom

Koblingsblokk for motorrom

Navn på sikring

Symbol

Nominell sikringsstrøm

Beskyttet krets

MULTISIKRING-1

C/VIFTE

80 A

Motorkjølevifte

TCU3

60 A

TCM (Girstyringsmodul)

PTC-VARMER 1

50 A

Koblingsboks i motorrom (PTC-varmerelé 1)

B+2

50 A

ICU-koblingsboks (instrumentpanelmodul)

PTC-VARMER 2

50 A

Koblingsboks i motorrom (PTC-varmerelé 2)

DCU1

50 A

Koblingsboks for motorrom (DCU-relé)

ABS1

40 A

ESP-kontrollmodul (elektronisk stabilitetsprogram)

ABS2

30 A

ESP-kontrollmodul (elektronisk stabilitetsprogram)

MULTISIKRING-2

MDPS

100 A

MDPS-enhet (motordreven servostyring)

* MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring)

GLOW

60 A

GCU

B+6

60 A

GCU

EOP

60 A

Elektronisk vannpumpe

B+5

50 A

ICU-koblingsboks (Sikring - P/SETE FRER, P/VINDU V, P/SETE PASS, S/VARMEAPPARAT RL, S/FOLD RR)

RR OPPVARMET

40 A

Koblingsboks for motorrom (relé for oppvarming bak)

ELEKTRISK BAKLUKE

40 A

Elektrisk bakluke-enhet

SOLTAK

40 A

Soltakmotor (glass)

DRIVSTOFFVARMER

40 A

Koblingsboks for motorrom (varmerelé for drivstoffilter)

E-SHIFTER1

30 A

SCU

SIKRING

Oppvarmet frontrute 2

50 A

Relé 2, oppvarmet frontrute

SIKRING

TILHENGER1

50 A

Tilhengermodul

ABS3

60 A

ESP-kontrollmodul (elektronisk stabilitetsprogram)

B+3

50 A

ICU-koblingsboks (instrumentpanelmodul)

TILHENGER2

20 A

Tilhengermodul

DRIVSTOFFPUMPE

20 A

Koblingsboks for motorrom (drivstoffpumperelé)

BARNESIKRING

15 A

Koblingsboks for PCB (kretskortblokk) (barnesikringsrelé)

VIFTE

50 A

Koblingsboks for motorrom (vifterelé)

B+4

50 A

ICU-koblingsboks (sikring - AMP, LDC, S/VARMEAPPARAT FORAN, P/ VINDU H, S/FOLD RL)

Oppvarmet frontrute 1

50 A

Relé 1, oppvarmet frontrute

B+1

40 A

ICU-koblingsboks (baklukerelé for langsiktig belastning, sikring - BAKLUKE, DØRLÅS, S/VARMEAPPARATRR, START, MODUL9, IBU2, A/BAG2, BREMSEBRYTER)

4WD

20 A

4WD (firehjulstrekk) ECU (motorstyring)

TCU1

15 A

PCM (kontrollmodul for drivverk)

AMS

10 A

Batterisensor

E-SHIFTER2

10 A

SCU, elektronisk girvelger

DCU3

10 A

DCU (doseringsstyring)

HTD MIRR

10 A

Kontrollpanel for klimaanlegg foran, kontrollmodul for klimaanlegg foran, utvendig elektrisk speil førerside

A/CON1

10 A

Kontrollmodul for klimaanlegg

DCU2

20 A

DCU (doseringsstyring)

DCU4

20 A

DCU (doseringsstyring)
PCB-blokk

Navn på sikring

Symbol

Nominell sikringsstrøm

Beskyttet krets

IG2

40 A

Koblingsboks i motorrom (startrelé), koblingsboks for PCB (kretskortblokk) (IG2-relé)

IG1

40 A

Koblingsboks for PCB (kretskortblokk) (IG1-relé, ACC-relé)

FRONTVINDUSVISKER2

7,5 A

IBU (integrert styringsmodul for karosseri)

SENSOR6

20 A

[Smartstream D 2.2] - NOx-sensor foran/bak, PM-sensor

[Smartstream G3.5 MPI] oksygensensor 2/4

SENSOR1

20 A

[Smartstream D2.2] - styreventil, railtrykk

[Smartstream G2.5 MPI] tenningsspole #1/#2/#3/#4

[Smartstream G3.5 MPI] tenningsspole #1/#2/#3/#4/#5/#6

SENSOR8

10 A

GCU

ECU2

10 A

ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk)

SENSOR5

10 A

[Smartstream D2.2] Koblingsboks for motorrom (drivstoffpumperelé, varmerelé for drivstoffilter)

[Smartstream G2.5 MPI] Koblingsboks for motorrom (drivstoffpumperelé)

[Smartstream G3.5 MPI] Koblingsboks for motorrom (drivstoffpumperelé)

SENSOR9

20 A

[Smartstream D2.2] drivstoffmålingsventil

[SmartStream G3.5 MPI] ECM (motorstyringsmodul)

SENSOR3

20 A

ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk)

SENSOR2

15 A

[Smartstream D2.2] Lambda-sensor #1/#2

[Smartstream G2.5 MPI] oksygensensor (opp/ned)

[Smartstream G3.5 MPI] oksygensensor #1/#3

FRONTVINDUSVISKER1

30 A

Motor til frontvisker

RR VISKER

15 A

Bakre viskerrelé, bakre viskermotor

HORN

15 A

Hornrelé

A/CON2

10 A

A/Con-relé

TYVERIALARM

15 A

Tyverialarm-relé

E-SHIFTER3

7,5 A

SCU

TCU2

10 A

TCM (Girstyringsmodul)

SENSOR4

10 A

[Alle] A/Con-relé, kjøleviftemotor

[Smartstream D2.2] oljenivåensor, bremselysbryter, elektronisk termoventil

[Smartstream G2.5 MPI] solenoidventil for variabelt inntak, magnetventil til rensekontroll, oljestyringsventil (inntak/eksos)

[Smartstream G3.5 MPI] solenoidventil for variabelt inntak, magnetventil til rensekontroll, variabel oljepumpesolenoid, oljestyringsventil #1/#2/ #3/#4

SENSOR7

15 A

[Smartstream D2.2] koblingsboks for motorrom (PTC-varmerelé #1), PTC-lufterør (positiv temperaturkoeffisient), oljepumpeventil, Electronic VGT-aktuator (turbolader med variabel geometri), bypass-solenoidventil for EGR-kjøling

[Smartstream G2.5 MPI] injektor #1/#2/#3/#4, IBU (integrert styringsmodul for karosseri), ECM (motorstyringsmodul)

[Smartstream G3.5 MPI] injektor #1/#2/#3/#4/#5/#6

ECU1

15 A

ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk)

ABS4

7,5 A

ESP-kontrollmodul (elektronisk stabilitetsprogram)

STRØMUTTAK2

20 A

Strømuttak på bakkonsoll

STRØMUTTAK1

20 A

Strømuttak bagasjerom
Relé

Se følgende tabell for relétype.

Relénavn

Symbol

TYPE

DCU-relé

MICRO

Startrelé

MICRO

Drivstoffpumperelé

MICRO

Relé 2 oppvarmet frontrute

MICRO

Varmerelé for drivstoffilter

MICRO

PTC-varmerrelé 1

MICRO

B/tyverialarmrelé

MICRO

PTC-varmerelé 2

MICRO

Relé 1 oppvarmet frontrute

MICRO

Vifterelé

MICRO

Relé for oppvarming bak

MINI

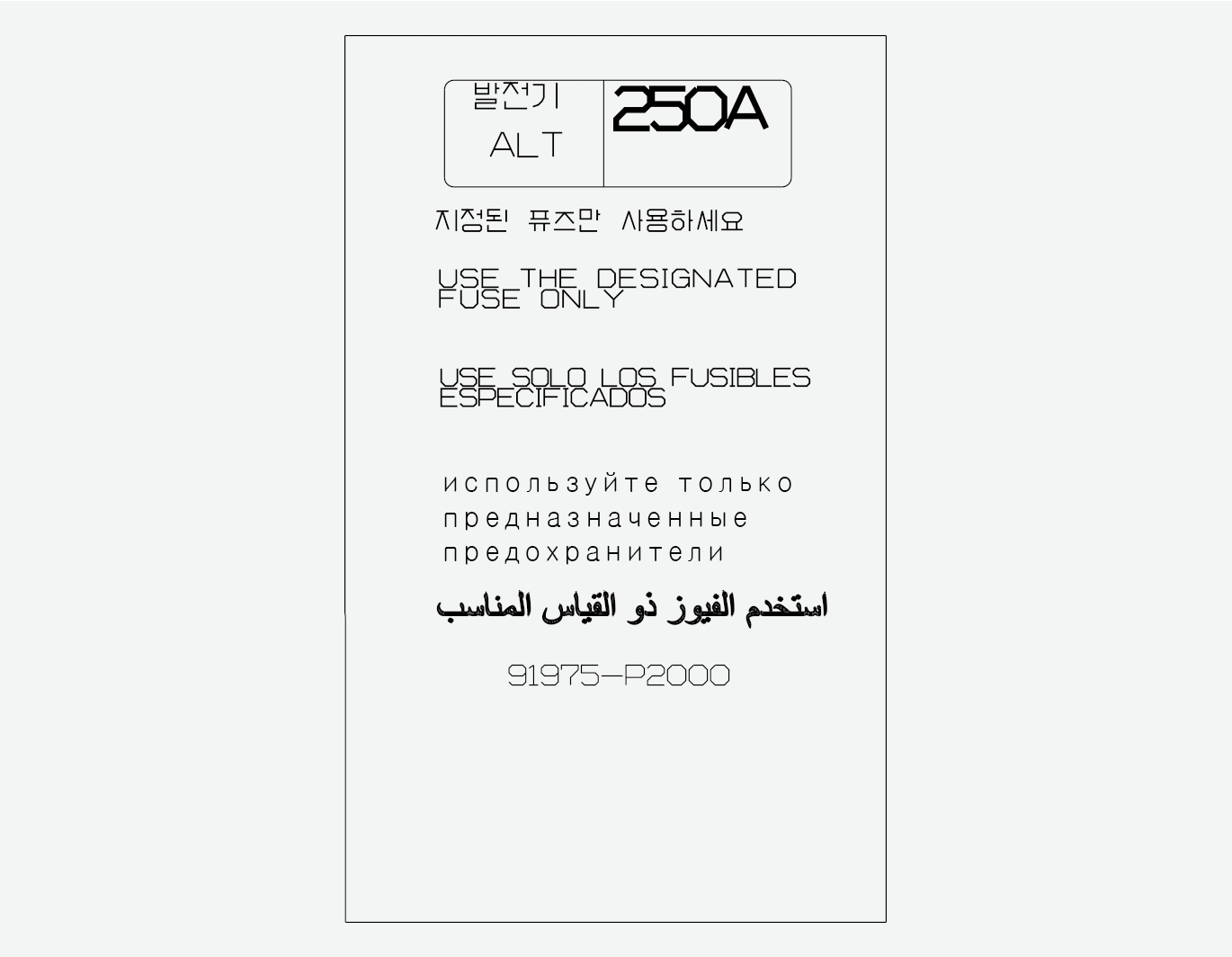

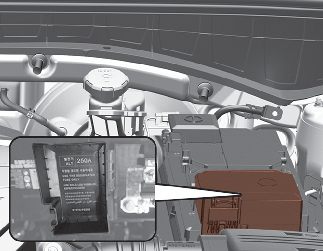

Sikringspanel for motorrom (batteripoldeksel)
