Innstilling av frontlys og tåkelys foran (for Europa)

Innstilling av frontlys

Lyspæretype
LED-type
1
Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.
2
Bilen bør stå på jevnt underlag.
3
Tegn opp vannrette linjer (vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (loddrett linje som går gjennom midten av frontlyktene) på skjermen.
4
Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.
5
Du beveger nærlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nærlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.

Innstilling av tåkelys foran (utstyrsavhengig)

  • Tåkelyset foran kan stilles inn på samme måte som hovedlyset.
  • Med frontlykt og batteri i normal tilstand justerer du fremre tåkelys.
  • Du beveger fremre tåkelys opp eller ned ved å vri skrutrekkeren med klokken eller mot klokken.

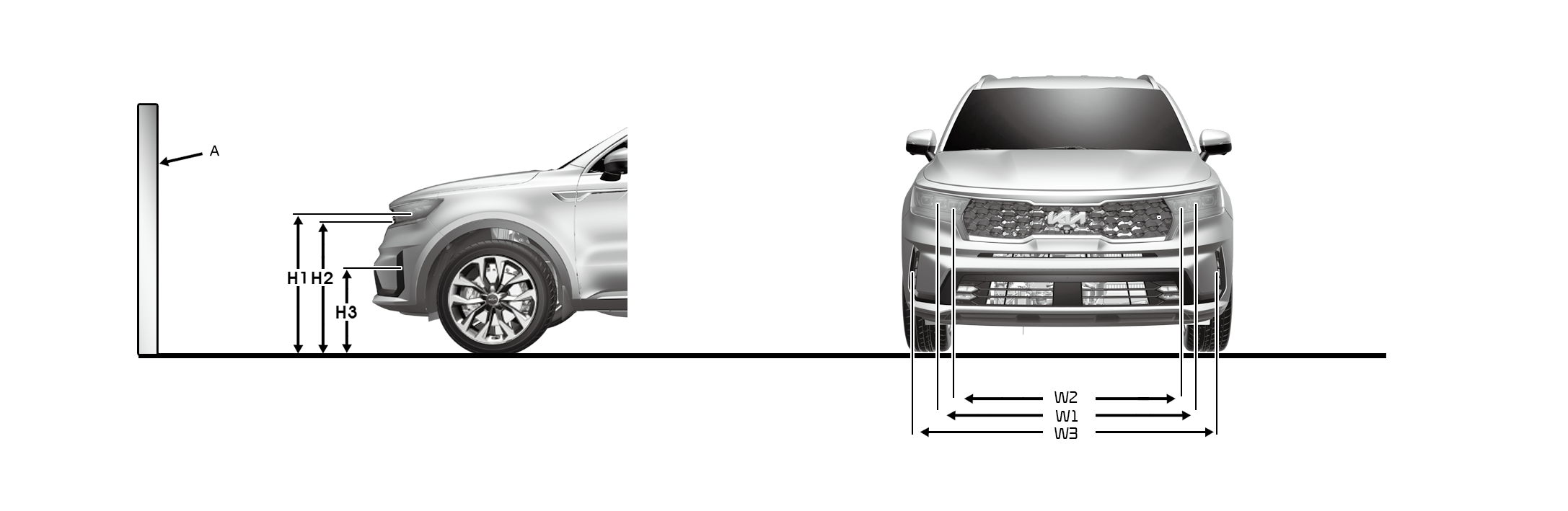

Siktepunkt

* A: Skjerm

Bilens tilstand

Frontlys (LED-type)

Tåkelys foran (LED-type) (utstyrsavhengig)

Bakkeklaring

Avstand mellom lykter

Bakkeklaring

Avstand mellom lykter

Nær-/fjernlys

Nær-/fjernlys

H1

H2

W1

W2

H3

W3

Uten fører

[mm (tommer)]

Type A

887

(34.9)

870

(34.2)

1536

(60.5)

1316

(51.8)

408

10,3

1092

(27.7)

Type B

879

(22.3)

862

(33.9)

1482

(37.6)

1237

(60.5)

Med fører

[mm (tommer)]

Type A

880

(34.6)

863

(34.0)

1536

(60.5)

1536

(51.8)

401

(10.1)

1092

(27.7)

Type B

872

(22.1)

855

(33.7)

1482

(37.6)

1536

(60.5)

Frontlykt, nærlys (venstrestyrt bil)

Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre frontlys

C: Vertikal linje for pærens midtpunkt i høyre frontlys

D: Horisontal linje for pærenes midtpunkt i frontlysene

E: Bakke

F: Avskjæringslinje

1
Slå på nærlyset uten at føreren er i bilen.
2
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
3
Når du stiller inn nærlyset, bør det justeres vertikalt etter at det er justert horisontalt.
4
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

Frontlykt, nærlys (høyrestyrt bil)

Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre frontlys

C: Vertikal linje for pærens midtpunkt i høyre frontlys

D: Horisontal linje for pærenes midtpunkt i frontlysene

E: Bakke

F: Avskjæringslinje

1
Slå på nærlyset uten at føreren er i bilen.
2
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
3
Når du stiller inn nærlyset, bør det justeres vertikalt etter at det er justert horisontalt.
4
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

Tåkelys foran

Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre tåkelys

C: Vertikal linje for pærens midtpunkt i høyre tåkelys

D: Horisontal linje for pærenes midtpunkt i tåkelysene

E: Bakke

F: Avskjæringslinje

G: Øvre grense

1
Slå på tåkelys på uten at føreren er i bilen.
2
Grenselinjen mellom lys og mørke skal være innen det godkjente området (sjattert felt).
