Descriere tablou de siguranțe/relee

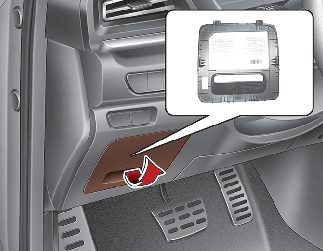

Panou siguranțe interior

În capacele tabloului de siguranțe/relee puteți găsi eticheta pentru siguranțe/relee care descrise numele și capacitatea siguranțelor/releelor.

NOTĂ

Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe.

Tablou de siguranțe pe partea șoferului

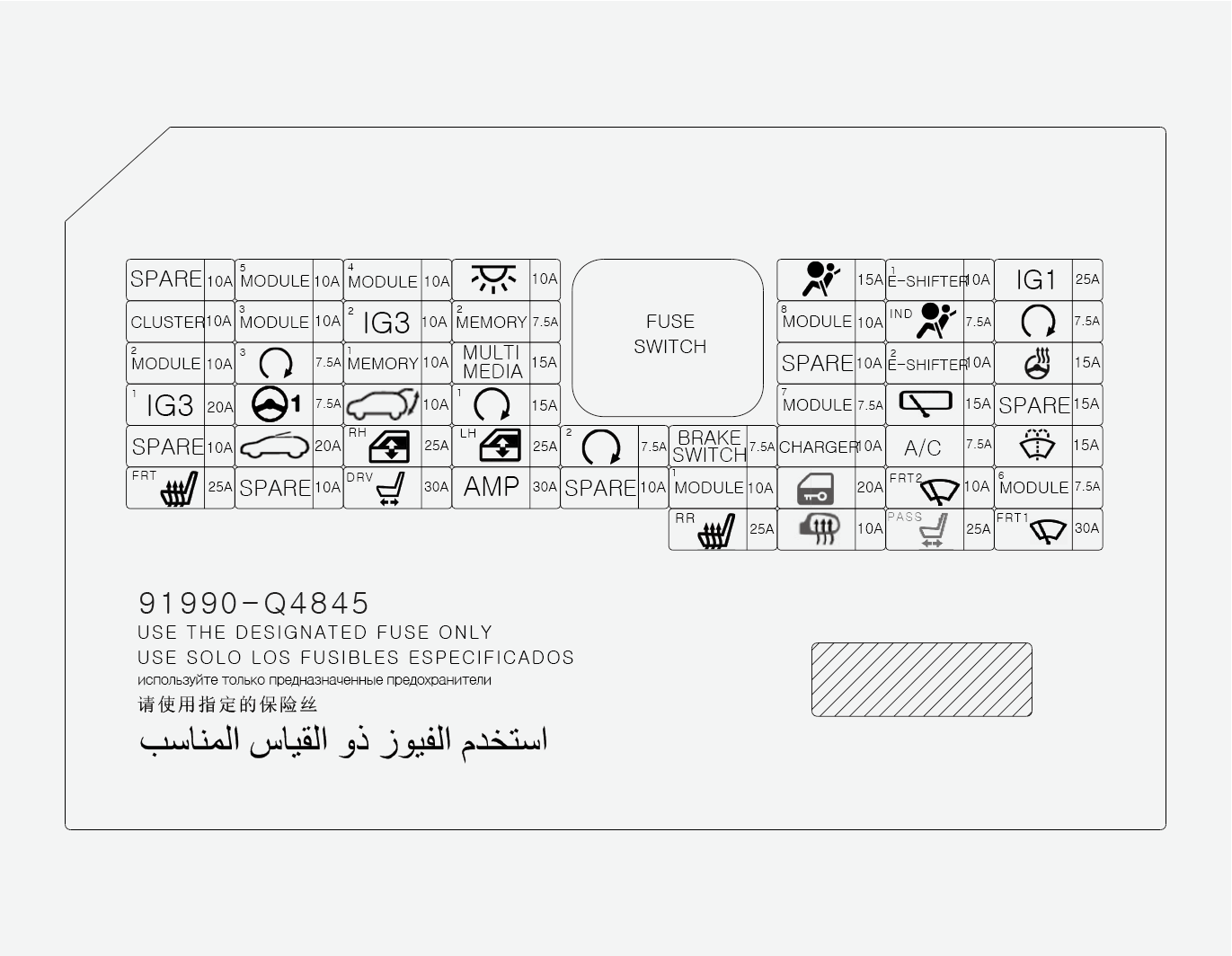

Panou de instrumente (tablou de siguranțe de pe partea șoferului)

Nume siguranţă

Simbol

Putere siguranță

Circuit protejat

MODUL 5

10 A

Comutator bord, ECM (oglindă electro-cromică), unitate audio / video și navigație, mecanism de acționare dispozitiv de egalizare a faurilor LH/RH, modul de control încălzire scaun față, modul de control încălzire scaun spate, modul dispozitiv de egalizare automată a farurilor, modul de control scaun cu ventilație aer față, Amp, KEYBOARD, OBD

MODUL 4

10 A

Comutator bord, modul MFC, modul AEB, radar colț spate pe partea stângă/partea dreaptă, VESS, consolă superioară EXTN (VOLAN ÎNCĂLZIT)

LAMPĂ INTERIOARĂ

10 A

Lampă pentru bagaje, lampă oglindă frontală integrată în parasolar LH/RH, lampă habitaclu, lampă consolă deasupra capului, senzor de ploaie, încărcător wireless

A/BAG

15 A

ACU(Unitate de control airbaguri)

E-SHIFTER 1

E-SHIFTER 1

10 A

Consolă superioară EXTN (SBW)

IG 1

25 A

Bloc PCB (SIGURANȚĂ - IEB2, EPCU2)

PANOU

10 A

Panou

MODUL 3

10 A

BCM (modul de control caroserie), modul ușă șofer/pasager, comutator lampă stop

IG3 2

10 A

Ușă umplere combustibil și comutator încărcare baterie, panou de bord, indicator încărcător, modul control aer condiționat, unitate audio/video și navigație, audio, IG3, radiator PTC, modul control încărcare

MEMORIE 2

7,5 A

VESS, BATT_COOL_EXV

A/BAG IND

7,5 A

Panou de bord, modul control climatizare spate

START

7,5 A

EPCU, Modul de control Smart Key

MODUL 2

10 A

OGLINDĂ O/S, releu priză de alimentare, Amp, BCM (modul de control caroserie), unitate de încărcare wireless, unitate USB/încărcare, modul de control Smart Key, unitate Adio, TASTATURĂ

BUTON START3

7,5 A

Modul de control Smart Key

MEMORIE 1

10 A

Modul ușă șofer/pasager, IMS (modul sistem memorie integrată șofer), panou de bord, modul de control aer condiționat, ECM (oglindă electro-cromică), senzor auto lumină și foto, BCM (modul control caroserie), unitate clapetă de aer activă

MULTIMEDIA

15 A

Unitate principală audio/video și navigare, tastatură

E-SHIFTER 2

E-SHIFTER 2

10 A

Unitate de control SBW

IG3 1

20 A

Releu IG3_1

MDPS

7,5 A

Unitate MDPS

HAYON

10 A

Releu portieră portbagaj

BUTON PORNIRE 1

15 A

Modul de control Smart Key

MODUL 7

7,5 A

Modul control încălzire scaun față/modul control ventilație scaun față, modul control încălzire scaun spate, modul invertor AC

ȘTERGĂTOR (SPATE)

15 A

Bloc de joncțiune compartiment motor (releu ștergător spate), motor ștergător spate

VOLAN ÎNCĂLZIT

15 A

BCM (Modul de control caroserie)

TRAPĂ

20 A

Motor trapă

P/WINDOW RH

25 A

Releu mâner dreapta geam electric, modul siguranţă geamuri electrice pasager (LHD), Modul siguranţă geamuri electrice șofer (RHD)

P/WINDOW LH

25 A

Releu mâner stânga geam electric, Modul siguranţă geamuri electrice şofer (LHD), Modul siguranţă geamuri electrice pasager (RHD)

BUTON PORNIRE 2

7,5 A

Comutator buton POWER, modul de control Smart Key

COMUTATOR FRÂNĂ

7,5 A

Comutator lampă stop, Modul de control Smart Key

ÎNCĂRCĂTOR

ÎNCĂRCĂTOR

10 A

Modul de control încărcare, releu blocare/deblocare încărcător, C_C_LAMPĂ

A/CON

7,5 A

Modul de control aer condiționat, ionizator

INSTALAȚIE DE SPĂLARE

15 A

Comutator multifuncție

S/HEATER (FRT)

25 A

Modul control încălzire scaun față

P/SEAT (DRV)

30 A

Comutator manual scaun şofer, Modul sistem memorie integrată șofer

AMP

30 A

AMP

MODUL 1

10 A

Comutator de pericol, OBD, mâner exterior Smart Key șofer, mâner exterior Smart Key pasager, modul portieră șofer, modul portieră pasager, lampă de ambianță, RELEU ÎNCHIDERE/DESCHIDERE PRIN RABATARE OGLINDĂ O/S

ÎNCUIETOARE UȘĂ

20 A

Releu blocare/deblocare ușă, cutie releu ICM (releu interblocare)

ȘTERGĂTOR 2 (FAȚĂ)

10 A

BCM (modul de control caroserie), motor ștergător, bloc de joncțiune compartiment motor (releu ștergător frontal (jos))

MODUL 6

7,5 A

Unitate BCM (Modul de control caroserie), Modul de control Smart Key

ÎNCĂLZITOR SCAUNE SPATE (SPATE)

25 A

Modul control încălzire scaun spate

OGLINDĂ ÎNCĂLZITĂ

10 A

Oglindă exterioară electrică șofer/pasager, Modul comandă sistem de aer condiționat, RR HTD, RR HTD RLY

ȘTERGĂTOR 1 (FAȚĂ)

30 A

Motor ștergător, bloc de joncțiune compartiment motor (releu ștergător față (jos))

P/SEAT(PASS)

25 A

Comutator manual scaun pasager

Tablou de siguranțe din compartimentul motorului

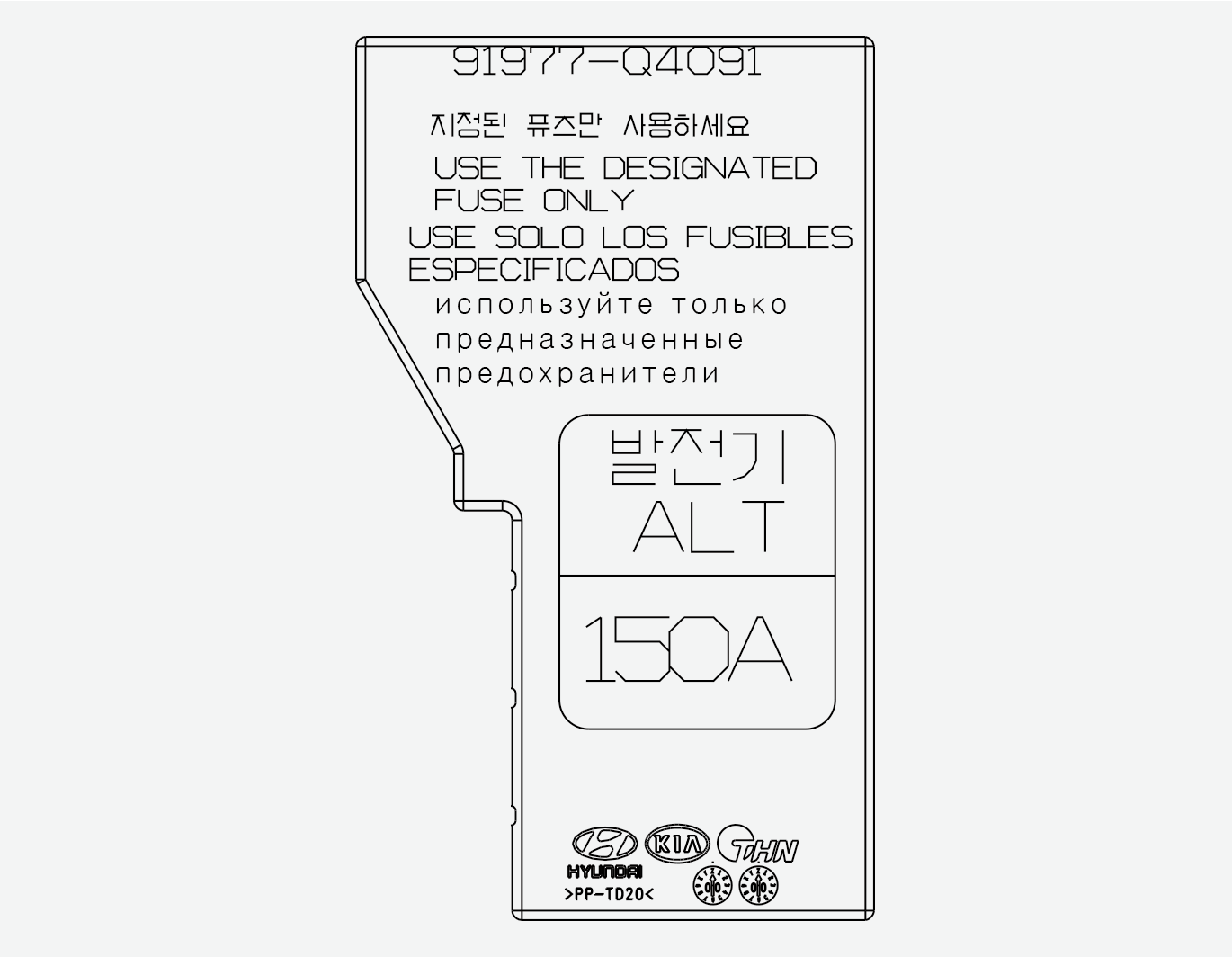

Capac borne baterie

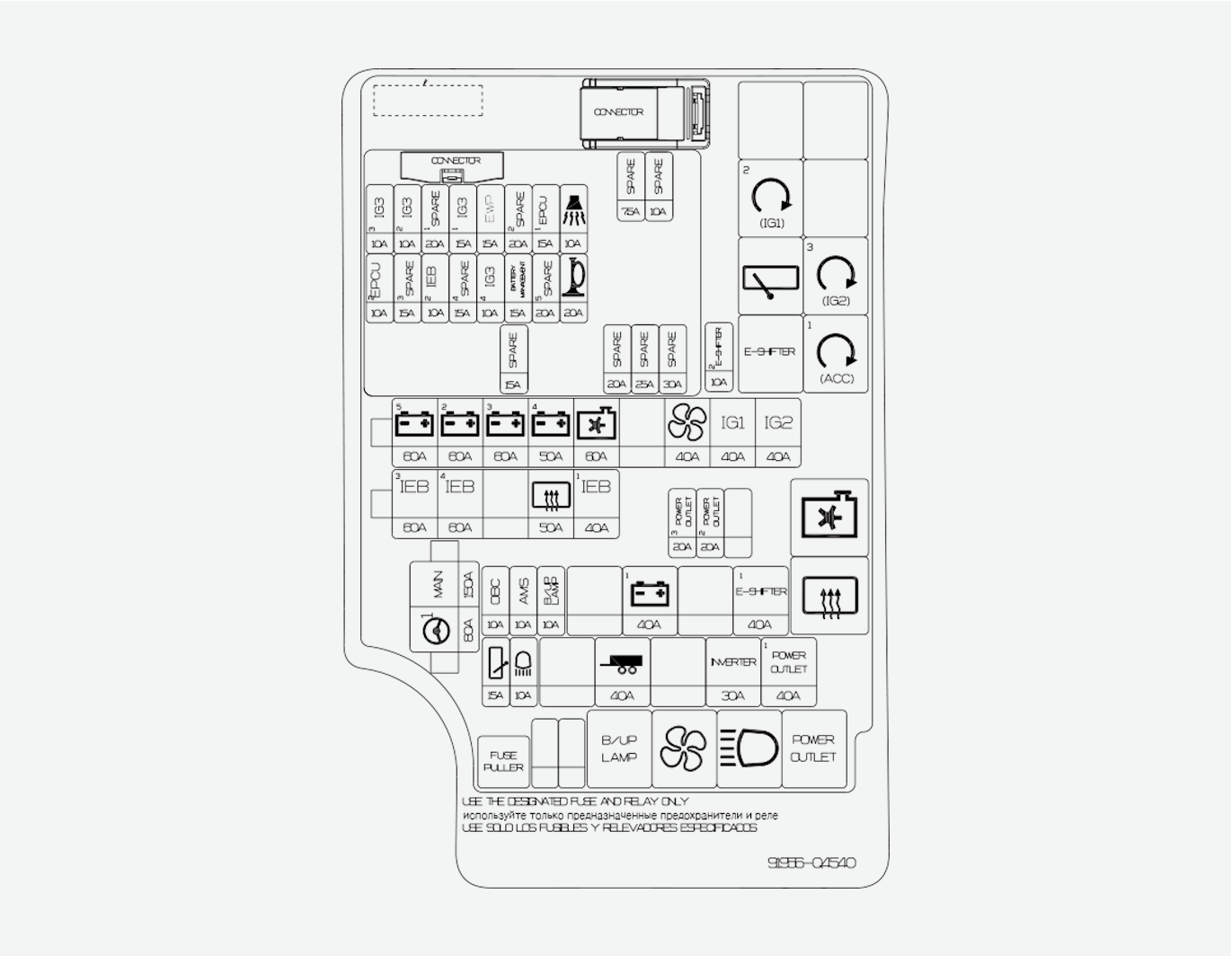

Tablou de siguranțe din compartimentul motorului
