Beskrivning av säkrings-/relähållare
I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

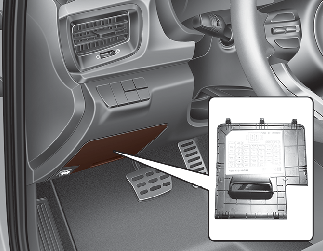

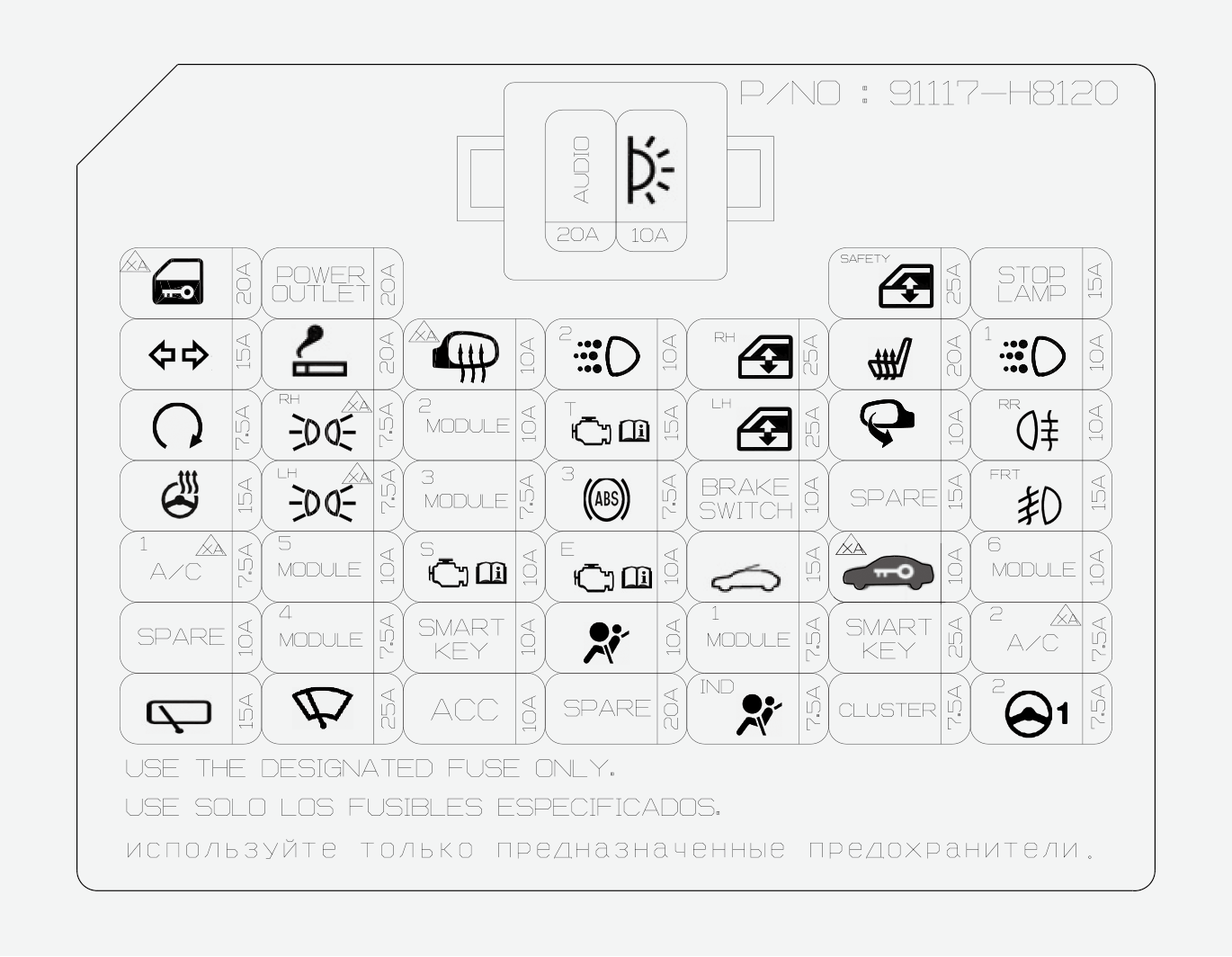

Förarsidans säkringsdosa
|
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|
|
|
20 A |
Relä för bakluckans lås, relä för stöldskyddslåsning, relä för dörrlås |
|
|
20 A |
Strömuttag |
|
|
25 A |
Klämskydd/förarens sidoruta |
|
|
15 A |
Bromsljus/Elektronikenhet |
|
|
15 A |
BCM (Body Control Module), SLM-enhet |
|
|
20 A |
Cigarettändare |
|
|
10 A |
Yttre backspeglar, AC/kontrollenhet, styrenheter för motor/växellåda - ECM/PCM |
|
|
10 A |
Allmän kontrollmodul BCM (Body Control Module) |
|
|
25 A |
Huvudomkopplare elektrisk fönsterhiss, knapp elmanövrerad fönsterhiss passagerare (vänsterstyrd) |
|
|
20 A |
Kontrollmodul för eluppvärmda framsäten |
|
|
10 A |
Varselljus/relä |
|
|
7,5 A |
ECM (Engine Control Module), säkringshållare för motorblock (startrelä), tändningslås och växelreglage, växellådans intervallomkopplare, relä för stöldlarm, kontrollmodul för smartnyckel |
|
|
7,5 A |
Strålkastare på höger sida, registreringsskyltslampa vid höger strålkastare, kombinationslampa bak på höger sida (IN/UT), belysning (+) |
|
|
10 A |
BCM (Body Control Module), Crash Pad-knapp, frontkonsolbox, frontradar, filhållningshjälp (rad), dödavinkelvarnare vid vänster/höger strålkastare |
|
|
15 A |
Motorrummets säkringshållare (kontakt för backlampa), knapp för växellådans intervall, kontakt för Sport-äge, TCM (Transmission Control Module), kopplingssensor, hastighetssensor, bromsljuskontakt, elektronisk kopplingsmodul |
|
|
25 A |
Förarens reglage för fönsterhissar, passagerarsidans reglage för fönsterhissen (högerstyrd bil) |
|
|
10 A |
Strömknapp för ytterspegel |
|
|
10 A |
Dimbakljus/relä |
|
|
15 A |
Klockfjäder |
|
|
7,5 A |
Strålkastare på vänster sida, registreringsskyltslampa vid vänster strålkastare, kombinationslampa bak på vänster sida (IN/UT), belysning (+) |
|
|
7,5 A |
Kontrollmodul sitsvärme fram, ljud, huvudenhet för ljud/video och navigering, nevilleringsakutator för strålkastare på vänster/höger sida, strålkastare på vänster sida/höger sida, kontrollmodul för luftkonditionering, elektrokrom spegel, Crash Pad- knapp, DC-DC-omvandlare, klockfjäder, indikator för automatisk växelspak |
|
|
7,5 A |
Datalänkskontakt, ABS/ESC-kontrollmodul (elektrisk stabilitetskontroll) |
|
|
10 A |
Smart Key/kontrollenhet, bromsljuskontakt |
|
|
15 A |
Ledig |
|
|
15 A |
Dimljus/relä |
|
|
7,5 A |
Kopplingsblock motorrum, fläktrelä till luftkonditioneringen, kopplingsblock för bensin (PTC-värmarrelä), kontrollmodul för luftkonditionering |
|
|
10 A |
Motorrummets säkringshållare (halvljusrelä, helljusrelä), kontrollmodul för eluppvärmda framsäten, BCM (Body Control Module) |
|
|
10 A |
CVVD (Kontinuerligt variabelt valv Varaktighet) manöverdon |
|
|
10 A |
ECM (Engine Control Module)/PCM (Power train Control Module) |
|
|
15 A |
Motor för soltaket |
|
|
10 A |
Startspärrmodul |
|
|
10 A |
Nyckellås, knapp till centerinstrumentlåda, datalänkskontakt |
|
|
10 A |
Ledig |
|
|
7,5 A |
SLM-enhet, BCM (Body Control Module), Smart Key/kontrollenhet |
|
|
10 A |
Kontrollmodul för smart nyckel, startspärrmodul, BSA-kontrollmodul |
|
|
10 A |
Krockkuddar/kontrollenhet |
|
|
7,5 A |
BCM (Body Control Module), SLM-enhet |
|
|
25 A |
Smart Key/Kontrollenhet |
|
|
7,5 A |
AC/kontrollenhet |
|
|
15 A |
Flerfunktionsreglage, bakrutetorkarmotor, bakrutetorkare/relä |
|
|
25 A |
Brytare för felfunktion, torkarmotor, motorrummets säkringshållare (torkare/normal hastighet/relä) |
|
|
10 A |
Relä strömuttag, BCM (Body Control Module), SLM-enhet, ljud, huvudenhet för ljud/video och navigering, DC-DC-omvandlare, USB-laddningskontakt, strömknapp för ytterspegel, kontrollmodul för smartnyckel |
|
|
20 A |
Ledig |
|
|
7,5 A |
Instrumentkluster |
|
|
7,5 A |
Instrumentkluster |
|
|
7,5 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
|
20 A |
DC-DC-växelriktare, audio, video, navigation |
|
|
10 A |
Relä till kupélampa, kontrollmodul för luftkonditionering, autoljus och fotosensor, BCM (Body Control Module), instrumentpanel, regnsensor, SLM-enhet, lamp för handskfack, lampa för backlucka, kupélampa, överliggande konsollampa, främdra lampa vid sminkspegel för vänster sida/höger sida. |

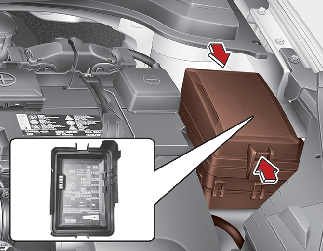

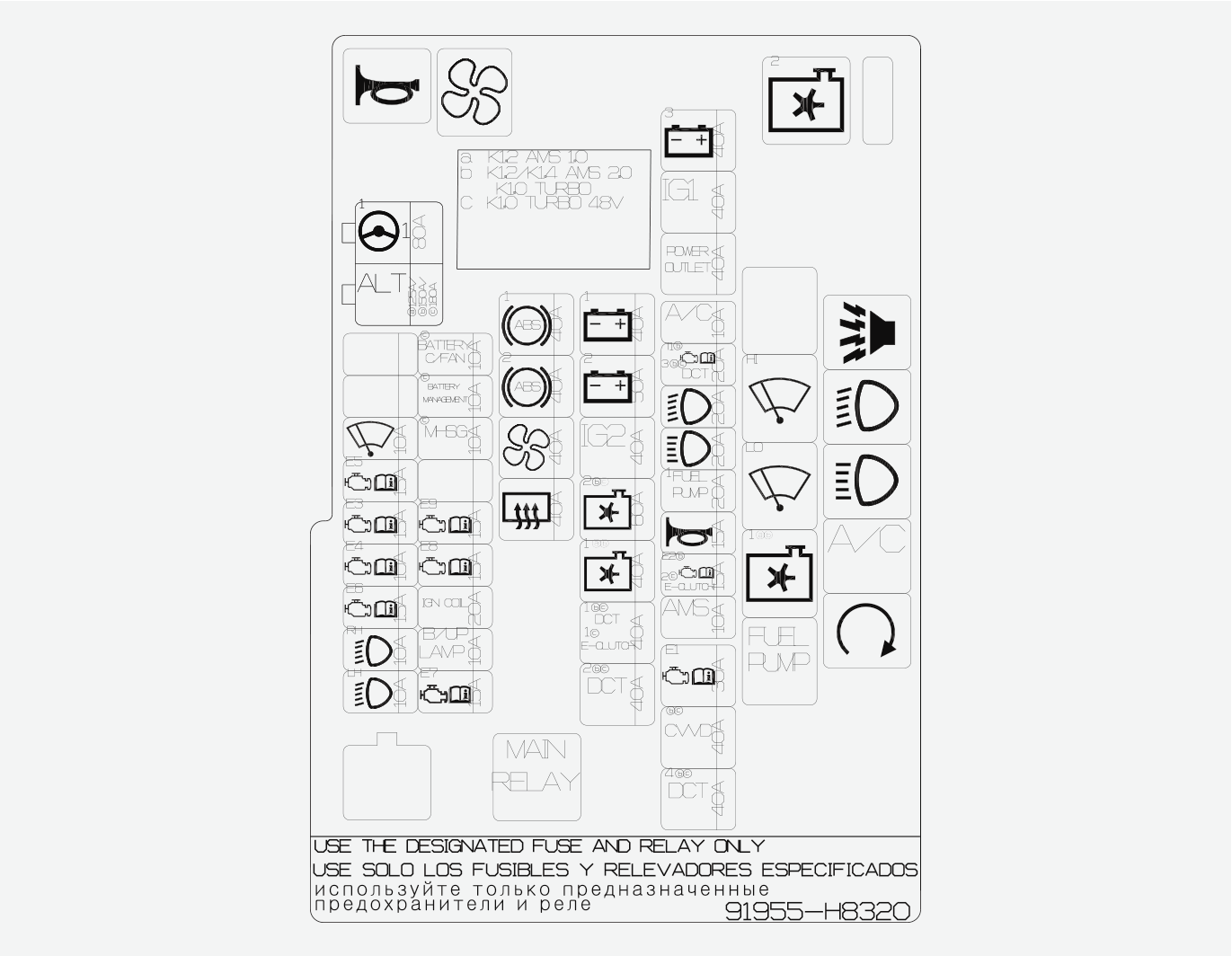

Säkringshållare i motorrummet
|
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|
|
|
80 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
|
150 A |
Säkring - ABS1, ABS2, KUPEFLÄKT, BAKRUTEDEFROSTER |
|
|
10 A |
Relä till halvljustorkare, främre torkarmotor, flerfunktionsreglage |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
15 A |
Magnetventil för avluftning, oljeventil #1/#2, syresensor (uppåt/nedåt) |
|
|
10 A |
Relä till luftkonditionering, lägre säkringshållare (relä till kylfläkt 2), magnetventil för RCV-kontroll, varierande oljepumpsventil |
|
|
15 A |
Bränslepumprelä |
|
|
10 A |
Strålkastare på höger sida |
|
|
10 A |
Strålkastare på vänster sida |
|
|
10 A |
[Med mild HEV] BSA-kylfläkt |
|
|
10 A |
[Med mild HEV] BSA-kontrollmodul |
|
|
10 A |
[Med mild HEV] hybridstartare och generatormotor |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
20 A |
Tändspole #1, #2, #3 |
|
|
10 A |
Kontakt för backlampa |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
40 A |
ABS/ESC-kontrollmodul (Elektrisk stabilitetskontroll) |
|
|
40 A |
ABS/ESC-kontrollmodul (Elektrisk stabilitetskontroll) |
|
|
40 A |
Kupéfläktrelä |
|
|
40 A |
Kopplingsdosa för instrumentpanel (avimmningsrelä bak) |
|
|
40 A |
Säkringshållare för instrumentpanel (Säkring - STOPPLAMPA, DRL 2, DRL 1, BAKRE DIMLJUS, FRÄMRE DIMLJUS, MODUL 6, LUD, KUPELAMPA) |
|
|
50 A |
Säkringshållare för instrumentpanel (Säkrings - SÄKERHETSFÖNSTER, P/FÖNSTER RH, S/VÄRMARE, P/FÖNSTER LH, INFÄLLD SPEGEL, BROMSREGLAGE, TAKLUCKA, IMMOBILIZER, SMARTNYCKEL, relä för fönsterdrift) |
|
|
40 A |
Tändningslås, strömförsörjningsenhet - PDM (IG 2-relä), smartrelä |
|
|
60 A |
Lägre säkringshållare (relä till kylfläkt 2) |
|
|
40 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
|
40 A |
[Med sladdväxel] Elektronisk växelmodul |
|
|
40 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
|
40 A |
Säkringshållare i kupén (Säkring - DÖRRLÅS, BLINKER, bakljus/relä)[med mild HEV] huvudrelä, signalhornsrelä |
|
|
40 A |
Tändningslås, strömförsörjningsenhet - PDM (IG1-relä, ACC-relä) |
|
|
40 A |
Säkringshållare i kupén (eluttag/relä) |
|
|
10 A |
Relä till luftkonditioneringen |
|
|
20 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
|
20 A |
Relä till halvvljusstrålkastare |
|
|
20 A |
Relä till strålkastare hel |
|
|
20 A |
Bränslepumprelä |
|
|
15 A |
Relä för stöldlarmsiren, relä för signalhorn |
|
|
15 A |
[Med sladdväxel] Elektronisk växelmodul |
|
|
10 A |
Batterisensor |
|
|
30 A |
ENG E9, ENG E8, huvudrelä |
|
|
40 A |
CVVD (Kontinuerligt variabelt valv Varaktighet) manöverdon |
|
|
40 A |
Manöverdon för smartväxel |
|
Symbol |
Reläer |
Typ |
|---|---|---|
|
|
Relä/stöldlarmsiren |
MICRO |
|
|
Relä, vindrutetorkare, hög hastighet |
MICRO |
|
|
Relä till halvvljusstrålkastare |
MICRO |
|
|
Relä, vindrutetorkare, normal hastighet |
MICRO |
|
|
Relä till strålkastare hel |
MICRO |
|
|
Relä till kylfläkt 1 |
MICRO |
|
|
Relä till luftkonditioneringen |
MICRO |
|
|
Bränslepumprelä |
MICRO |
|
|
Startrelä |
MICRO |
|
|
Relä till kylfläkt 2 |
MICRO |
|
|
Huvudrelä |
MINI |
|
|
Relä/signalhorn |
MICRO |
|
|
Kupéfläktrelä |
MICRO |
|
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|
|
|
80 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
|
150 A |
Säkring - ABS1, ABS2, KUPEFLÄKT, BAKRUTEDEFROSTER |
|
|
10 A |
Relä till halvljustorkare, främre torkarmotor, flerfunktionsreglage |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
15 A |
Magnetventil för avluftning, oljeventil #1/#2, syresensor (uppåt/nedåt) |
|
|
10 A |
Relä tillkylfläkt 1, relä till luftkonditionering, framhjulssensor vid höger strålkastare, lägresäkringshållare (relä till kylfläkt 2) |
|
|
15 A |
Bränslepumprelä, injektor #1, #2, #3, #4 |
|
|
10 A |
Strålkastare på höger sida |
|
|
10 A |
Strålkastare på vänster sida |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
20 A |
Tändningsspole #1, #2, #3, #4 |
|
|
10 A |
Kontakt för backlampa |
|
|
15 A |
Motorstyrenhet - ECM |
|
|
40 A |
ABS (låsningsfria bromsar)/ESC-kontroll (antisladdsystem) |
|
|
40 A |
ABS (låsningsfria bromsar)/ESC-kontroll (antisladdsystem) |
|
|
40 A |
Kupéfläktrelä |
|
|
40 A |
Kopplingsdosa för instrumentpanel (avimmningsrelä bak) |
|
|
40 A |
Säkringshållare för instrumentpanel (Säkring - STOPPLAMPA, DRL 2, DRL 1, BAKRE DIMLJUS, FRÄMRE DIMLJUS, MODUL 6, LUD, KUPELAMPA) |
|
|
50 A |
Säkringshållare för instrumentpanel (Säkrings - SÄKERHETSFÖNSTER, P/FÖNSTER RH, S/VÄRMARE, P/FÖNSTER LH, INFÄLLD SPEGEL, BROMSREGLAGE, TAKLUCKA, IMMOBILIZER, SMARTNYCKEL, relä för fönsterdrift) |
|
|
40 A |
Tändningslås, strömförsörjningsenhet - PDM(kraftfördelningsmodeuler) (IG2-relä), smartrelä |
|
|
40 A |
Relä till kylfläkt 1, lägre anslutningsdonsblock (relä till kylfläkt 2) |
|
|
40 A |
Säkringshållare i kupén (Säkring - DÖRRLÅS, BLINKER, bakljus/relä) |
|
|
40 A |
Tändningslås, PDM (kraftfördelningsmoduler) reläbox (IG1-relä, ACC-relä) |
|
|
40 A |
Säkringshållare i kupén (eluttag/relä) |
|
|
10 A |
Relä till luftkonditioneringen |
|
|
20 A |
Relä till halvvljusstrålkastare |
|
|
20 A |
Relä till strålkastare hel |
|
|
20 A |
Bränslepumprelä |
|
|
15 A |
Relä för stöldlarmsiren, relä för signalhorn |
|
|
10 A |
Batterisensor |
|
|
30 A |
ENG E9, ENG E8, huvudrelä |
|
Symbol |
Reläer |
Typ |
|---|---|---|
|
|
Relä/stöldlarmsiren |
MICRO |
|
|
Relä, vindrutetorkare, hög hastighet |
MICRO |
|
|
Relä till halvvljusstrålkastare |
MICRO |
|
|
Relä, vindrutetorkare, normal hastighet |
MICRO |
|
|
Relä till strålkastare hel |
MICRO |
|
|
Relä till kylfläkt 1 |
MICRO |
|
|
Relä till luftkonditioneringen |
MICRO |
|
|
Bränslepumprelä |
MICRO |
|
|
Startrelä |
MICRO |
|
|
Relä till kylfläkt 2 |
MICRO |
|
|
Huvudrelä |
MINI |
|
|
Relä/signalhorn |
MICRO |
|
|
Kupéfläktrelä |
MICRO |
|
Symbol |
Säkringens klassificering |
Skyddade komponenter |
|---|---|---|
|
|
80 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
|
150 A |
Säkring - ABS1, ABS2, KUPEFLÄKT, BAKRUTEDEFROSTER |
|
|
10 A |
Relä till halvljustorkare, främre torkarmotor, flerfunktionsreglage |
|
|
15 A |
Magnetventil för avluftning, oljekontrollsventil nr. 1/nr. 2, stoppventil för motorkylarvätska, luftkonditioneringsventil, ventil för variabelt insug, ECM (Engine Control Module)/PCM (Power train Control Module) |
|
|
10 A |
Relä för kylfläkt 1, syresensor (uppåt/nedåt), stoppventil för motorkylarvätska, höger sidas framhjulssensor, lägre säkringshållare (relä för kylfläkt 2), ventil för variabelt insug |
|
|
15 A |
Bränslepumprelä, injektor #1, #2, #3, #4, ECM (Engine Control Module)/PCM (Power train Control Module), oljeventil #1/#2 (IN/UT), magnetventil för avluftning. |
|
|
10 A |
Strålkastare på höger sida |
|
|
10 A |
Strålkastare på vänster sida |
|
|
20 A |
Tändspole#1, #2, #3, #4, kondensator |
|
|
10 A |
Kontakt för backlampa |
|
|
40 A |
ABS (låsningsfria bromsar)/ESC-kontroll (antisladdsystem) |
|
|
40 A |
ABS (låsningsfria bromsar)/ESC-kontroll (antisladdsystem) |
|
|
40 A |
Kupéfläktrelä |
|
|
40 A |
Kopplingsdosa för instrumentpanel (avimmningsrelä bak) |
|
|
40 A |
Säkringshållare för instrumentpanel (Säkring - STOPPLAMPA, DRL 2, DRL 1, BAKRE DIMLJUS, FRÄMRE DIMLJUS, MODUL 6, LUD, KUPELAMPA) |
|
|
50 A |
Säkringshållare för instrumentpanel (Säkring - SÄKERHETS-WDW, P/WDW RH, S/VÄRMARE, P/WDW LH, INFÄLLD SPEGEL, BROMSREGLAGE, TAKLUCKA, IMMOBILIZER, SMARTNYCKEL, relä för fönsterdrift) |
|
|
40 A |
Tändningslås, strömförsörjningsenhet - PDM (kraftfördelningsmoduler), Relay Box (IG 2-relä), startrelä |
|
|
40 A |
Relä till kylfläkt 1, lägre anslutningsdonsblock (relä till kylfläkt 2) |
|
|
40 A |
Säkringshållare i kupén (Säkring - DÖRRLÅS, BLINKER, bakljus/relä) |
|
|
40 A |
Tändningslås, PDM (kraftfördelningsmoduler) reläbox (IG 1-relä, ACC-relä) |
|
|
40 A |
Säkringshållare i kupén (eluttag/relä) |
|
|
10 A |
Relä till luftkonditioneringen |
|
|
20 A |
PCM (kontrollmodul motor-växellåda) |
|
|
20 A |
Relä till halvvljusstrålkastare |
|
|
20 A |
Relä till strålkastare hel |
|
|
20 A |
Bränslepumprelä |
|
|
15 A |
Relä för stöldlarmsiren, relä för signalhorn |
|
|
15 A |
ECM (Engine Control Module)/PCM (Power train Control Module) |
|
|
10 A |
Batterisensor |
|
|
30 A |
Huvudrelä |
|
Symbol |
Reläer |
Typ |
|---|---|---|
|
|
Relä/stöldlarmsiren |
MICRO |
|
|
Relä, vindrutetorkare, hög hastighet |
MICRO |
|
|
Relä till halvvljusstrålkastare |
MICRO |
|
|
Relä, vindrutetorkare, normal hastighet |
MICRO |
|
|
Relä till strålkastare hel |
MICRO |
|
|
Relä till kylfläkt 1 |
MICRO |
|
|
Relä till luftkonditioneringen |
MICRO |
|
|
Bränslepumprelä |
MICRO |
|
|
Startrelä |
MICRO |
|
|
Relä till kylfläkt 2 |
MICRO |
|
|
Huvudrelä |
MINI |
|
|
Relä/signalhorn |
MICRO |
|
|
Kupéfläktrelä |
MICRO |

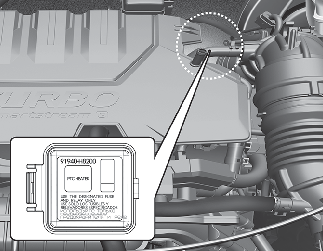

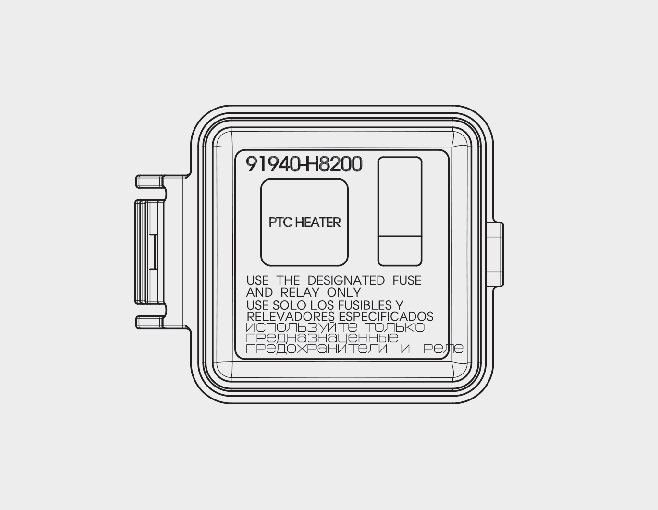

Säkringshållare i motorrummet (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC)
