Inställning av strålkastare och dimljus (Europa)
Inställning av strålkastare
-
Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.
-
Bilen bör stå parkerad på ett plant golv.
-
Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.
-
Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.
-
Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halv- och helljus.
Inställning av dimljus fram
Det främre dimljuset kan riktas in på samma sätt som strålkastarna. Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.

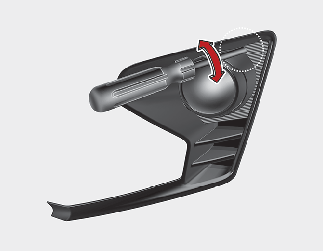

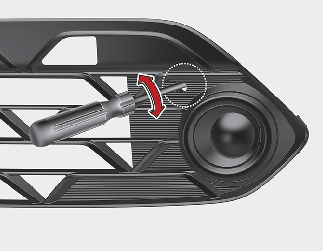

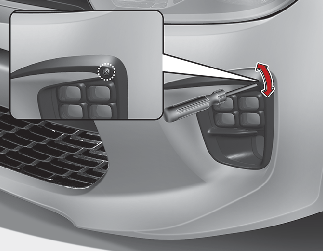

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

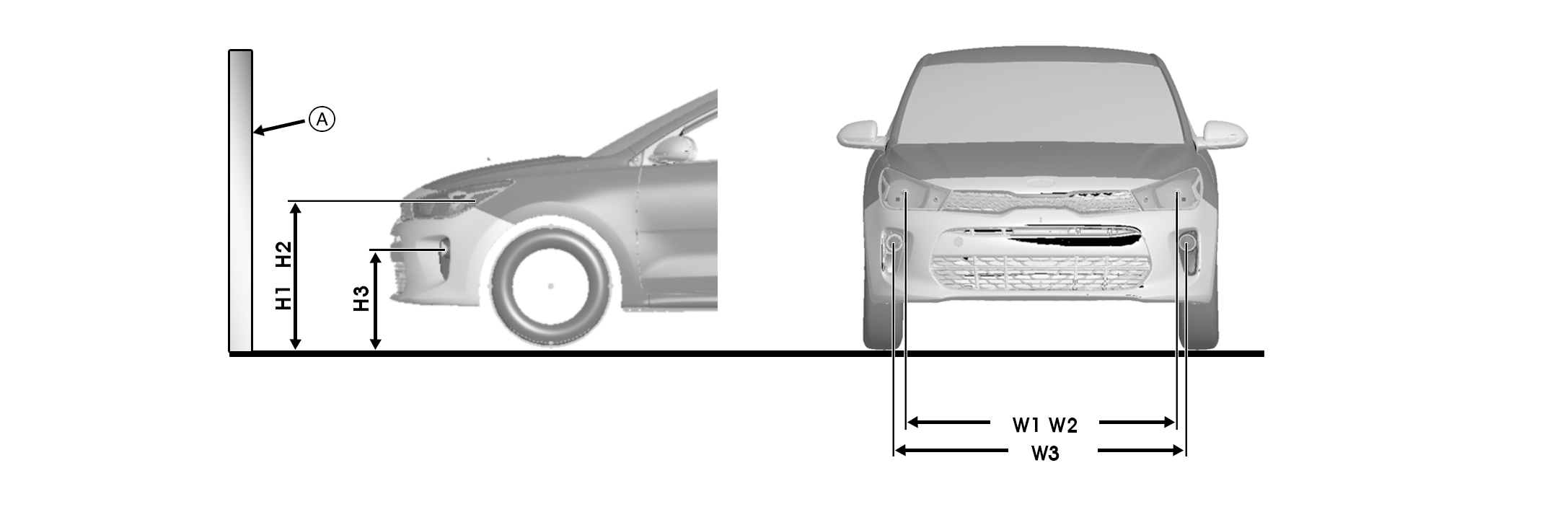

Riktmärke
* A: Skärm
|
Bilens kondition |
Strålkastare (lampa av MFR-typ) |
Strålkastare (LED MFR-typ) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|||||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
Halvljus |
Helljus |
Halvljus |
Helljus |
|
|
H1 |
H2 |
W1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Utan förare / [mm (in)] |
722 |
722 |
1 320 |
1 320 |
708 (27,8) |
708 (27,8) |
1 332 (52,4) |
1 332 (52,4) |
|
Med förare / [mm (tum)] |
713 |
715 |
1 320 |
1 320 |
703 (27,6) |
703 (27,6) |
1 332 (52,4) |
1 332 (52,4) |
|
Bilens kondition |
Strålkastare (BIFUNKTION-typ) |
|||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Utan förare / [mm (in)] |
725 |
725 |
1 333 |
1 333 |
|
Med förare / [mm (tum)] |
716 |
718 |
1 333 |
1 333 |
|
Bilens kondition |
Främre dimljus (övre dimtyp) |
Främre dimljus (undre dimtyp) |
Främre dimljus (LED-typ) |
|||
|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
H3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Utan förare / [mm (in)] |
483 (19,0) |
1 460 (57,4) |
334 (13,1) |
996 (39,2) |
462 (18,2) |
1 430 (56,3) |
|
Med förare / [mm (tum)] |
478 (18,8) |
1 460 (57,4) |
329 (12,9) |
996 (39,2) |
453(17,8) |
1 430 (56,3) |
-

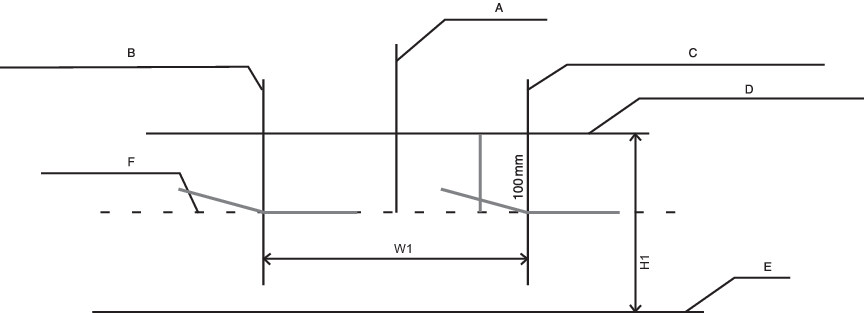

Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Sätta på det främre dimljuset utan att föraren är i bilen.
-
Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster dimljus
C: Vertikal linje för glödlampans mitt i höger dimljus
D: Horisontell linje för glödlampans mitt i dimljuset
E: Mark
F: Avgränsningslinje
G: Övre gräns
