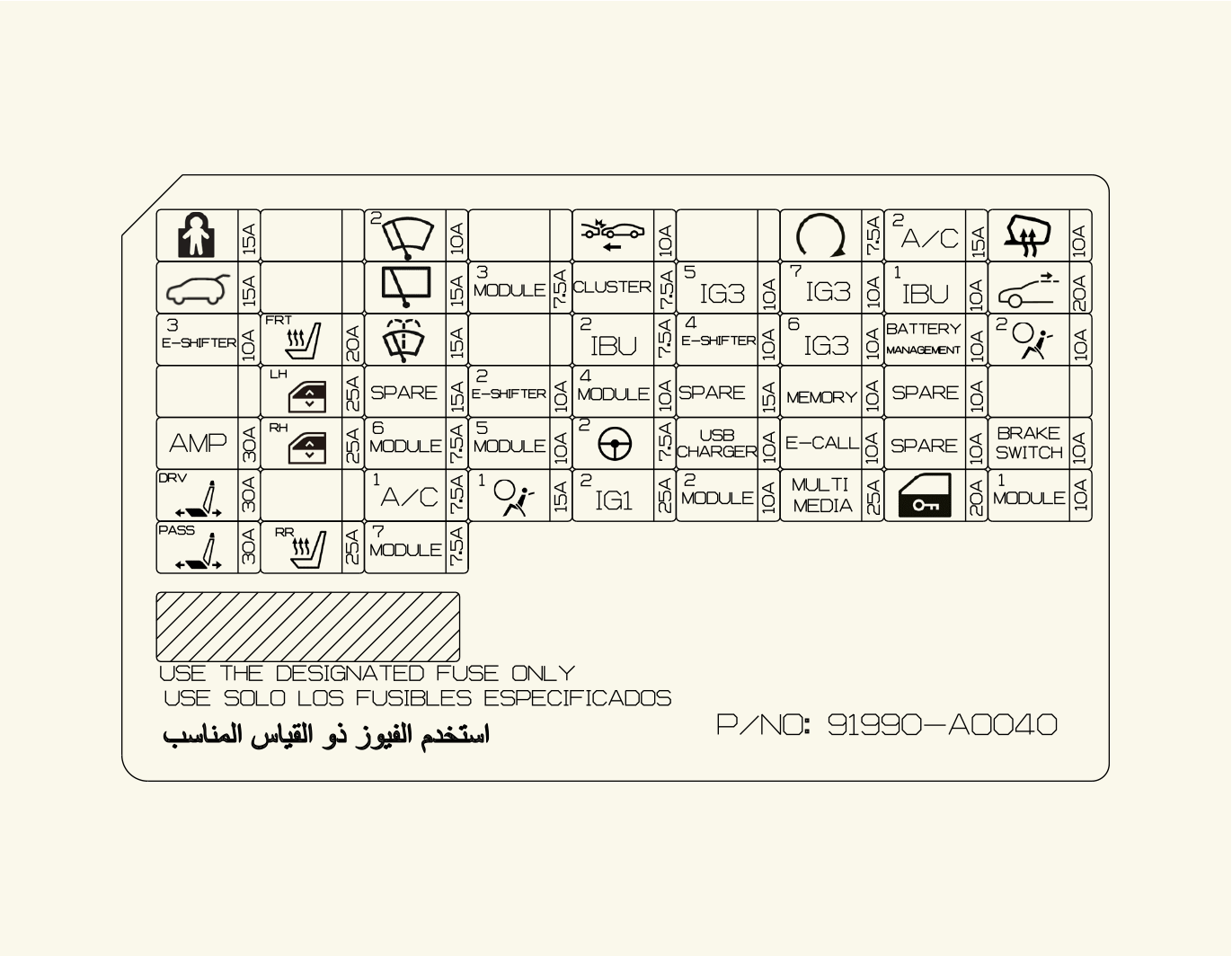

CHILD LOCK

Relais vergrendelen/ontgrendelen kinderslot

MODULE 7

Controle-eenheid voorste stoel, achterstoelverwarming, wisselstroomomvormer

E-SHIFTER 2

Electronische ATM (automatische transmissie) schakelwiel

MEMORY

HUD, sfeerlicht, airco-eenheid, instrumentenpaneel

IG3 5

V2L

IG3 6

BMS

IG3 7

Airco-eenheid, audio/AVN hoofdeenheid, instrumentenpaneel, CDM, PM-sensor

FRONT WIPER 2

Motor voorste ruitenwisser

REAR WIPER

Relais achterste ruitenwisser, motor achterste ruitenwisser

MDPS 2

MDPS-onderdeel (Motor Driven Power Steering - Stuurbekrachtiging)

* MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging).

IG1 2

Verbindingsblok motorruimte (ZEKERING PCB BLOK - IEB4, ECU3, DCT3, EWP3)

FCA

Voorradar

START

VCU, IBU (Integrated Body Control Unit)

HEATED MIRROR

Buitenspiegeleenheid bestuurderszijde/passagierszijde

TAILGATE OPEN

Achterklep

MODULE3

Multischakelaar, IBU (Integrated Body Control Unit), remlichtschakelaar, module bestuurdersportier

CLUSTER

Head-up display, instrumentenpaneel

IAU

Buitengreep bestuurders-/passagiersportier

S/HEATER FRT

Stoelventilatiemodule voor, stoelverwarmingsmodule voor

WASHER

Multifunctionele schakelaar

IBU2

IBU (Integrated Body Control Unit)

BATTERY MANAGEMENT

BMU

AIR BAG2

Regelmodule SRS (Aanvullend veiligheidssysteem)

SUNROOF1

Schuifdakmotor

P/WINDOW LH

Module elektrisch bediende ruit met klembeveiliging bestuurder (LHD), module elektrisch bediende ruit met klembeveiliging passagier (RHD), elektrisch bediende ruitschakelaar LH achteraan

E-SHIFTER 3

Electronische ATM (automatische transmissie) schakelwiel

MODULE4

Hoekradar voor-/achterzijde, omvormer links/rechts, ADAS-eenheid (rijden), VESS-eenheid (virtuele motorgeluidssysteem), radar voorzijde, voorzichtcamera, ADAS-eenheid, consoleschakelaar bovenste paneel

USB CHARGER

USB-lader bestuurders-/passagiersstoel, USB-lader console #1#2 vooraan

A/C2

Module klimaatregeling, hogedrukventiel, koelvloeistofventiel #1/#2 P/R verbindingsblok (aanjagerrelais), BSA koeler #1, koelvloeistofventiel klimaatregeling

AMP

AMP (versterker)

P/WINDOW RH

Module elektrisch bediende ruit met klembeveiliging passagier (LHD), module elektrisch bediende ruit met klembeveiliging bestuurder (RHD), elektrisch bediende ruitschakelaar RH achteraan

MODULE 6

IBU (Integrated Body Control Unit)

MODULE 5

Datalinkconnector, elektrische chromen spiegel, E-CALL-eenheid, ADP, hoofdeenheid audio-/video- & navigatiesysteem, schakelaar veiligheidskussen, hoofdlamp LH/RH, AMP (versterker), draadloze oplader voor smartphones, stoelbedieningsmodule bestuurder/passagier, stoelbedieningsmodule voor luchtventilatie, bedieningsmodule voor stoelverwarming vooraan, bedieningsmodule voor stoelverwarming achteraan, consolevloerschakelaar, automatische koplampnivelleringsmodule, IFS-module (Intelligent Front-Lighting System)

E-CALL

E-Call-eenheid

IBU 1

IBU (Integrated Body Control Unit)

BRAKE SWITCH

Remlichtschakelaar, IBU (Integrated Body Control Unit)

P/SEAT DRV

Schakelaar elektrische bestuurdersstoel, module elektrisch verstelbare bestuurdersstoel (met IMS (geïntegreerd geheugensysteem))

A/C1

Module klimaatregeling

AIR BAG 1

Regelmodule SRS (Aanvullend veiligheidssysteem)

MODULE 2

AMP (versterker), ADP, P/E verbindingsblok (relaisaansluiting), IBU (Integrated Body Control Unit), E-CALL-eenheid, ADAS-eenheid, audio-/video- & navigatietoetsenbord, audio-/video- & navigatiehoofdunit

MULTIMEDIA

Hoofdunit audio-/video- en navigatiesysteem

DOOR LOCK

Relais portiervergrendeling, relais portierontgrendeling, relais supervergrendeling

MODULE 1

Gevaarlichtschakelaar, multifunctionele schakelaar, datalinkconnector, regensensor, UIP-sirene, UIP-sensor, PTG-eenheid, bestuurdersportiermodule, buitenspiegeleenheid bestuurderszijde/passagierszijde

P/SEAT PASS

Schakelaar elektrisch verstelbare bijrijdersstoel, module elektrisch verstelbare passagiersstoel

S/HEATER RR

Stoelverwarmingsmodule achter

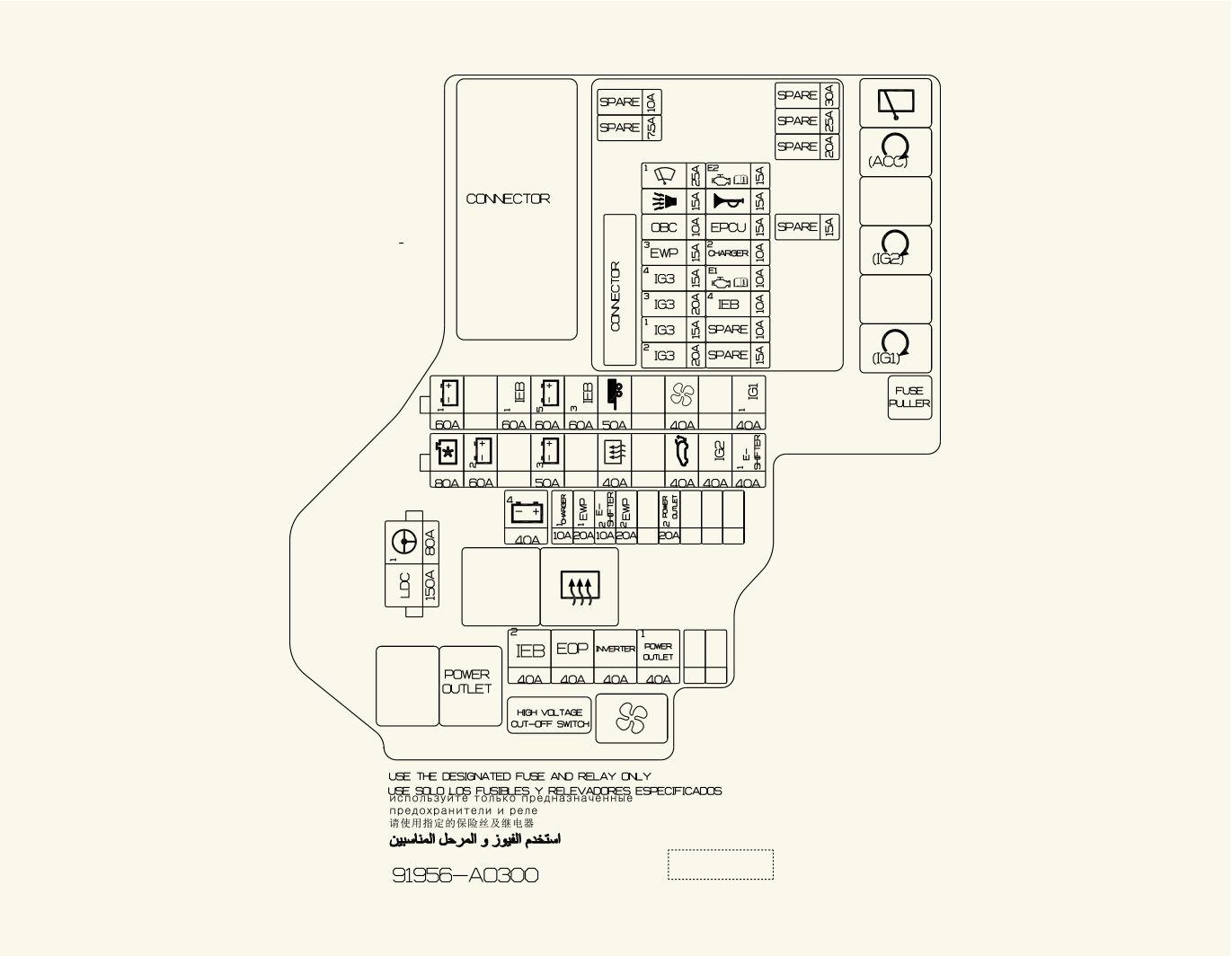

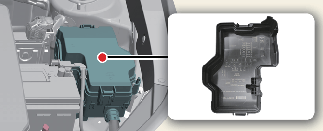

MULTI FUSE-1

LDC

Zekering (IEM, EOP, omvormer, stroomuitgang)

MDPS1

MDPS-unit

* MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging).

MULTI FUSE-3

B+5

PCB-blok (IG3-hoofdrelais, zekering: WISSER1, EPCU1, B/ALARM, CLAXON, VCU2)

IG1 1

(ZEKERING -MODULE2, USB-LADER, A/BAG1, IBU2, MDPS2, INSTRUMENTENPANEEL, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2 )

B+1

Verbindingsblok ICU (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

IEB-eenheid

IEB 3

IEB-eenheid

IG1

Aanhangerstekkereenheid

BLOWER

Verbindingsblok motorruimte (relais blazer)

MULTI FUSE-2

C/FAN

Motor koelventilator

RR HTD

Verbindingsblok P/R (relais achterruitverwarming)

B+2

Verbindingsblok ICU (IPS)

B+3

ICU VERBINDINGSBLOK (ZEKERING - KINDERSLOT , E-SHIFTER3, P/WDW L, P/WDW R, ACHTERKLEP OPEN, AMP, P/STOEL BEST, P/STOEL PASS, S/VERWARMING VOOR, S/VERWARMING ACHTER), EWP2

POWER TAILGATE

Elektrisch bedienbare achterklep

IG2

ICU VERBINDINGSBLOK (ZEKERING - BORGRING, A/C, MODULE6, MODULE7, WISSER ACHTER)

E-SHIFTER 1

SCU

ZEKERING

B+4

ICU-aansluitblok (vergrendelingsrelais voor langdurige belasting, zekering: IAU, ECS, BATTERIJBEHEER, AIRBAG2, MEMORY1, RESERVE3 (B+), A/C2, E-CALL, IBU1, REMSCHAKELAAR, MULTIMEDIA, PORTIERSLOT, MODULE1)

IEB 2

IEB-eenheid

CHARGER 1

CDM

EWP1

Elektronische waterpomp #1

EWP2

Elektronische waterpomp #2

P/OUTLET1

Relais 12 V-aansluiting

INVERTER

Elektronische oliepomp achter

EOP

Elektronische oliepomp achter

E-SHIFTER2

Relais e-shifter, SCU, elektronische ATM schakelwiel

P/OUTLET2

12 V-aansluiting voor

WIPER1

PCB (geprint circuitbord) blok (hoofdrelais ruitenwisser)

EPCU

Omvormer voorzijde

B/ALARM

PCB (geprint circuitbord) blok (relais claxon alarmsysteem)

HORN

PCB (geprint circuitbord) blok (relais claxon)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Omvormer, VCU

IG3 3

Elektronische waterpomp

EPCU

Omvormer

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, koelingsventilator

IEB 4

IEB-eenheid

CHARGER 2

Lader vergrendelen, ontgrendelen relais

IG3 2

3WAY V/V, EOP, ICU (IG3 ZEKERING)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
