استبدال مصاهر حجرة المحرك
-
قم بإيقاف مفتاح الإشعال وغيره من المفاتيح الأخرى.
-

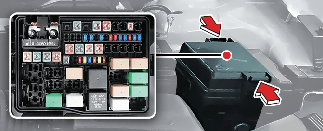

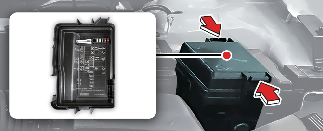

انزع غطاء لوحة المصاهر بالضغط على اللسان وسحب الغطاء لأعلى. عند فصل المصاهر من نوع الشفرة، قم بإزالتها من خلال استخدام المشبك المُصمم لتغيير المصاهر الموجودة في صندوق المصاهر بغرفة المحركات. عند الإزالة، قم بإدخال المصاهر الاحتياطية ذات الكمية المتكافئة بإحكام.
-
تحقق من المصهر الذي نزعته؛ واستبدله في حال تلفه. لإزالة المصهر أو لتركيبه، استخدم نازعة المصهرات في لوحة المصهر في حجرة المحرك.
-
أدخل مصهر جديد من التصنيف ذاته، وتأكد من إحكام ربطه بالماسكات. إذا كان توافق سائب وغير محكم، استشر ورشة محترفة. تُوصي Kia باستشارة أحد شركاء خدمة/وكلاء Kia المعتمدين.
بعد التحقق من لوحة المصاهر في حجرة المحرك، ركّب غطاء لوحة المصهر بإحكام من خلال صوت النقر المسموع.
إذا لم تفعل ذلك، فقد تحدث أعطال كهربائية نتيجة تلامس المياه.

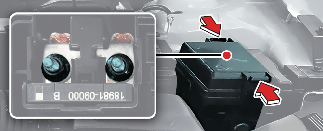

مصهر متعدد
إذا احترق المصهر المتعدد، فتجب إزالته على النحو التالي:
-
افصل كابل البطارية السالب.
-
أزل الصواميل كما هو مبين في الصورة أعلاه.
-
استبدل المصهر بآخر جديد من نفس التصنيف.
-
أعد التركيب بعكس ترتيب الإزالة.
عند احتراق المصهر المتعدد، استشر ورشة محترفة. تُوصي Kia باستشارة أحد شركاء خدمة/وكلاء Kia المعتمدين.
وصف لوحة المصاهر/المرحلات الكهربائية

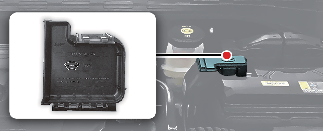

يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.
لا تنطبق جميع أوصاف لوحة المصاهر الواردة في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.

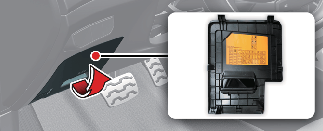

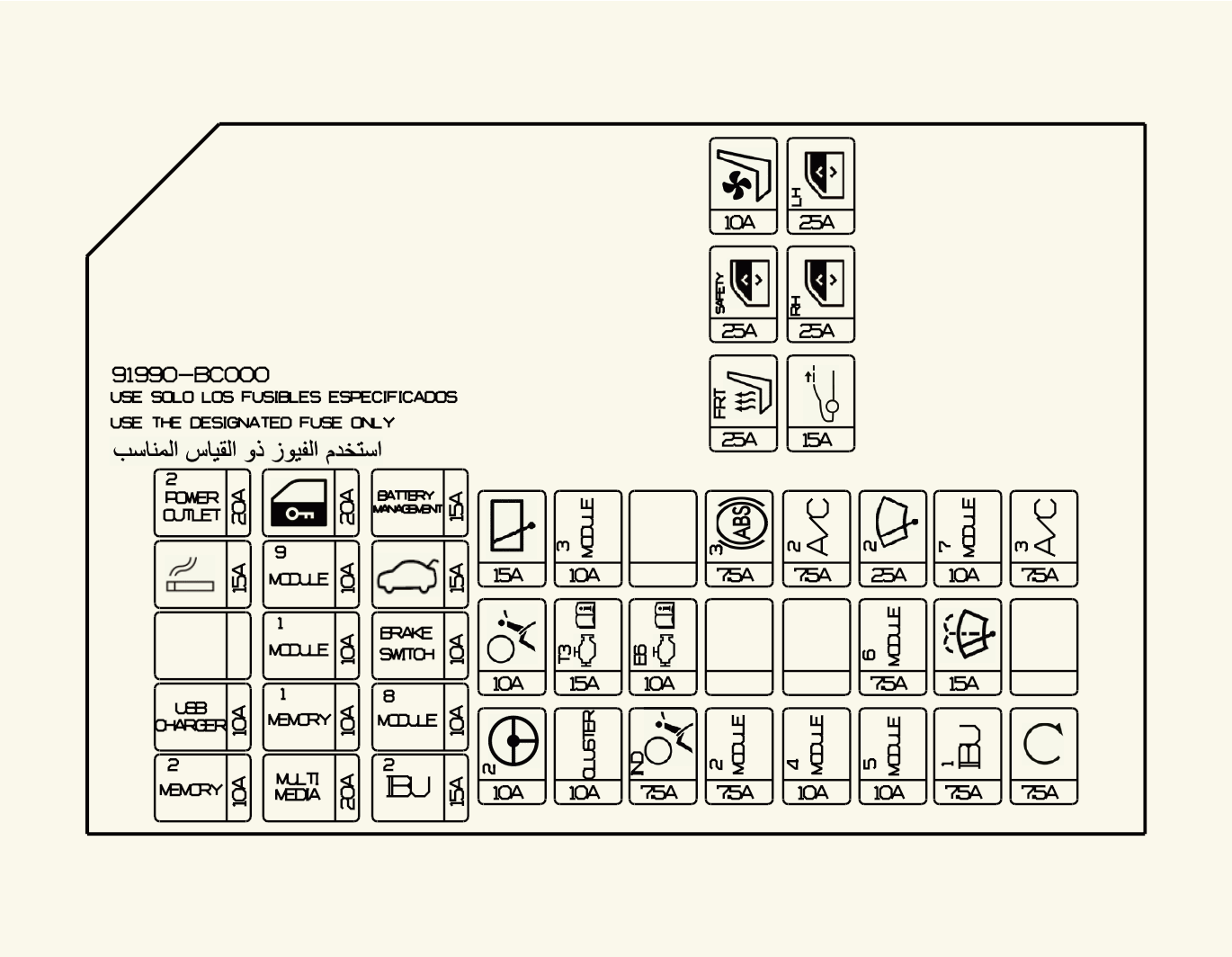

لوحة مصهر جانب السائق
يمكنك العثور داخل أغطية لوحة المصاهرعلى ملصق المصاهر يوضح اسم المصهر وسعته.
|
اسم المصهر |
الرمز |
معدل المصهر |
الدائرة المحمية |
|---|---|---|---|
|
مصباح التوقف |
|
15 أمبير |
وحدة إشارة التوقف الإلكترونية |
|
SMART KEY 1 |
|
15 أمبير |
وحدة تحكم المفتاح الذكي |
|
مكالمة الطوارئ |
E-CALL |
10 أمبير |
وحدة مكالمات الطوارئ |
|
مقعد آلي |
|
20 أمبير |
دعامة أسفل الظهر |
|
إشارة الانعطاف |
|
15 أمبير |
وحدة التحكم بالهيكل (BCM)، ووحدة الإضاءة وحزام الأمان (SLM) |
|
مصباح الضباب الأمامي |
|
15 أمبير |
مرحل مصباح الضباب الأمامي |
|
تكييف الهواء 2 |
|
10 أمبير |
وحدة تحكم مكيف الهواء |
|
مخرج الطاقة رقم 2 |
|
20 أمبير |
مخرج الطاقة رقم 1 |
|
منفذ الطاقة رقم 3 |
|
20 أمبير |
مخرج الطاقة رقم 2 |
|
ACC (كماليات) |
|
10 أمبير |
مرحل منفذ الطاقة، وحدة مكالمات الطوارئ، الوحدة الرئيسية للصوت/الفيديو والملاحة، الصوت، وحدة التحكم في الهيكل (BCM)، وحدة الإضاءة وحزام الأمان (SLM)، مفتاح المرآة الخارجية الكهربائية، وحدة التحكم في المفتاح الذكي |
|
المرآة الخارجية |
|
10 أمبير |
طي المرآة الخارجية |
|
نظام مانع تشغيل المحرك |
|
10 أمبير |
وحدة مانع الحركة |
|
REAR WIPER (الماسحة الخلفية) |
|
15 أمبير |
موتور الماسحة الخلفية، مرحل الماسحة الخلفية، مفتاح متعدد الوظائف |
|
الماسحة الأمامية |
|
25 أمبير |
موتور الماسحة الأمامية، مفتاح متعدد الوظائف، مجموعة توصيل غرفة المحرك (مرحل الماسحة 1) |
|
مصباح الضباب الخلفي |
|
10 أمبير |
مُرحِّل مصباح الضباب الخلفي |
|
DRL |
|
10 أمبير |
مرحل مصباح التشغيل في ضوء النهار |
|
الوحدة 6 |
|
10 أمبير |
وحدة تدفئة مقعد السائق/الراكب، مقبض الجانب الأيسر/مقبض الجانب الأيمن لوحدة تدفئة المقعد الخلفي، مرحل النوافذ الكهربائية، جهاز تدفئة فوهة الغاسلة، مرحل مقبض الجانب الأيسر/الجانب الأيمن لمزيل الضباب الأمامي |
|
غاسلة |
|
15 أمبير |
مفتاح متعدد الوظائف |
|
MODULE 7 |
|
10 أمبير |
وحدة التحكم في الهيكل (BCM) |
|
مصباح المقصورة |
|
10 أمبير |
مصباح صندوق الأمتعة (5DR)، مصباح حجيرة الأمتعة (4DR)، وحدة تحكم مكيف الهواء، مجموعة العدادات، مصباح الخريطة، مصباح المقصورة الأوسط، وحدة التحكم بالهيكل (BCM)، وحدة الإضاءة وحزام الأمان (SLM)، موصل وصلة البيانات، مرحل مصباح الغرفة |
|
الصوت |
AUDIO |
20 أمبير |
الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية |
|
قفل الباب |
|
20 أمبير |
مرحل قفل/إلغاء قفل الباب، مرحل إلغاء قفل الباب الخلفي |
|
BRAKE SWITCH |
BRAKESWITCH |
10 أمبير |
وحدة التحكم في المفتاح الذكي، مفتاح مصباح التوقف |
|
جهاز التدفئة الخلفي |
|
10 أمبير |
مرآة السائق/ الراكب الكهربائية الخارجية، وحدة التحكم في مكيف الهواء |
|
MODULE 5 |
|
10 أمبير |
وحدة التحكم بالهيكل (BCM)/وحدة الإضاءة وحزام الأمان (SLM)، وحدة التحكم في المفتاح الذكي |
|
تكييف الهواء 1 |
|
7.5 أمبير |
وحدة التحكم بتكييف الهواء، مجموعة توصيل غرفة المحرك (مرحل نافخ مكيف الهواء) |
|
وحدة التحكم في نقل الحركة 1 |
|
15 أمبير |
مفتاح نطاقات ناقل الحركة، مؤشر ذراع تغيير ناقل الحركة التلقائي، مفتاح مصباح التوقف، مجموعة توصيل غرفة المحرك (مصهر - المصباح الاحتياطي) |
|
مصباح خلفي جهة اليمين |
|
7.5 أمبير |
مقبض الجانب الأيمن للمصباح الأمامي، المقبض الجانبي الأيمن للمصباح النهاري، الإضاءة (موجب)، مقبض الجانب الأيمن لمصباح المجموعة الخلفية (دخل/خرج) |
|
ABS 3 |
|
10 أمبير |
وحدة التحكم في نظام التحكم الإلكتروني في الاتزان (ESC) |
|
الوحدة 3 |
|
10 أمبير |
وحدة التحكم في الهيكل (BCM)، مفتاح لوحة التصادم |
|
عجلة قيادة مدفأة |
|
15 أمبير |
زنبرك الساعة |
|
مدفئ المقعد الأمامي |
|
20 أمبير |
وحدة تدفئة مقعد السائق/الراكب |
|
نافذة السلامة الكهربائية بالجانب الأيسر |
|
25 أمبير |
وحدة النافذة الكهربائية لسلامة السائق |
|
مُسخن المقعد الخلفي |
|
20 أمبير |
مقبض الجانب الأيسر/مقبض الجانب الأيمن لوحدة جهاز تدفئة المقعد الخلفي |
|
مصباح خلفي جهة اليسار |
|
7.5 أمبير |
مقبض الجانب الأيسر للمصباح الأمامي، مقبض الجانب الأيسر للمصباح النهاري، مقبض الجانب الأيسر/مقبض الجانب الأيمن لمصباح لوحة أرقام السيارة، مقبض الجانب الأيسر لمصباح المجموعة الخلفية (دخل/خرج) |
|
المفتاح الذكي 2 |
|
10 أمبير |
وحدة تحكم المفتاح الذكي |
|
وحدة 2 |
|
10 أمبير |
وحدة تدفئة مقعد السائق/الراكب، زنبرك الساعة، مقبض الجانب الأيسر/مقبض الجانب الأيمن لوحدة تدفئة المقعد الخلفي، وحدة مكالمات الطوارئ، الصوت، الوحدة الرئيسية للصوت/الفيديو والملاحة، مؤشر ذراع تغيير ناقل الحركة التلقائي، مقبض الجانب الأيسر/مقبض الجانب الأيمنل مشغل جهاز ضبط مستوى المصابيح الأمامية، وحدة التحكم في مكيف الهواء |
|
الوحدة 1 |
|
10 أمبير |
وحدة التحكم بالهيكل (BCM)، ووحدة الإضاءة وحزام الأمان (SLM) |
|
الوسادة الهوائية |
|
10 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
النوافذ الكهربائية جهة اليمين |
|
25 أمبير |
المفتاح الرئيسي للنافذة الكهربائية، مفتاح النافذة الكهربائية للراكب |
|
النافذة الكهربائية جهة اليسار |
|
25 أمبير |
مفتاح النافذة الآلية الرئيسي |
|
START (بدء التشغيل) |
|
10 أمبير |
مع نظام مانع تشغيل المحرك والمفتاح الذكي: وحدة التحكم بالمحرك/وحدة التحكم في مجموعة نقل الحركة، مجموعة توصيل غرفة المحرك (مرحل البدء) بدون نظام مانع تشغيل المحرك والمفتاح الذكي: مفتاح نطاقات ناقل الحركة |
|
وحدة التحكم الإلكتروني 4 |
|
10 أمبير |
وحدة التحكم بالمحرك/وحدة التحكم بمجموعة ناقل الحركة، وحدة التحكم بالمفتاح الذكي، وحدة مانع تشغيل المحرك |
|
CLUSTER |
|
10 أمبير |
مجموعة العدادات |
|
مؤشر الوسادة الهوائية |
|
7.5 أمبير |
مجموعة العدادات |
|
التوجيه المعزّز بمحرك كهربائي (MDPS 2) |
|
7.5 أمبير |
وحدة MDPS (نظام التوجيه المعزّز بمحرك كهربائي) |

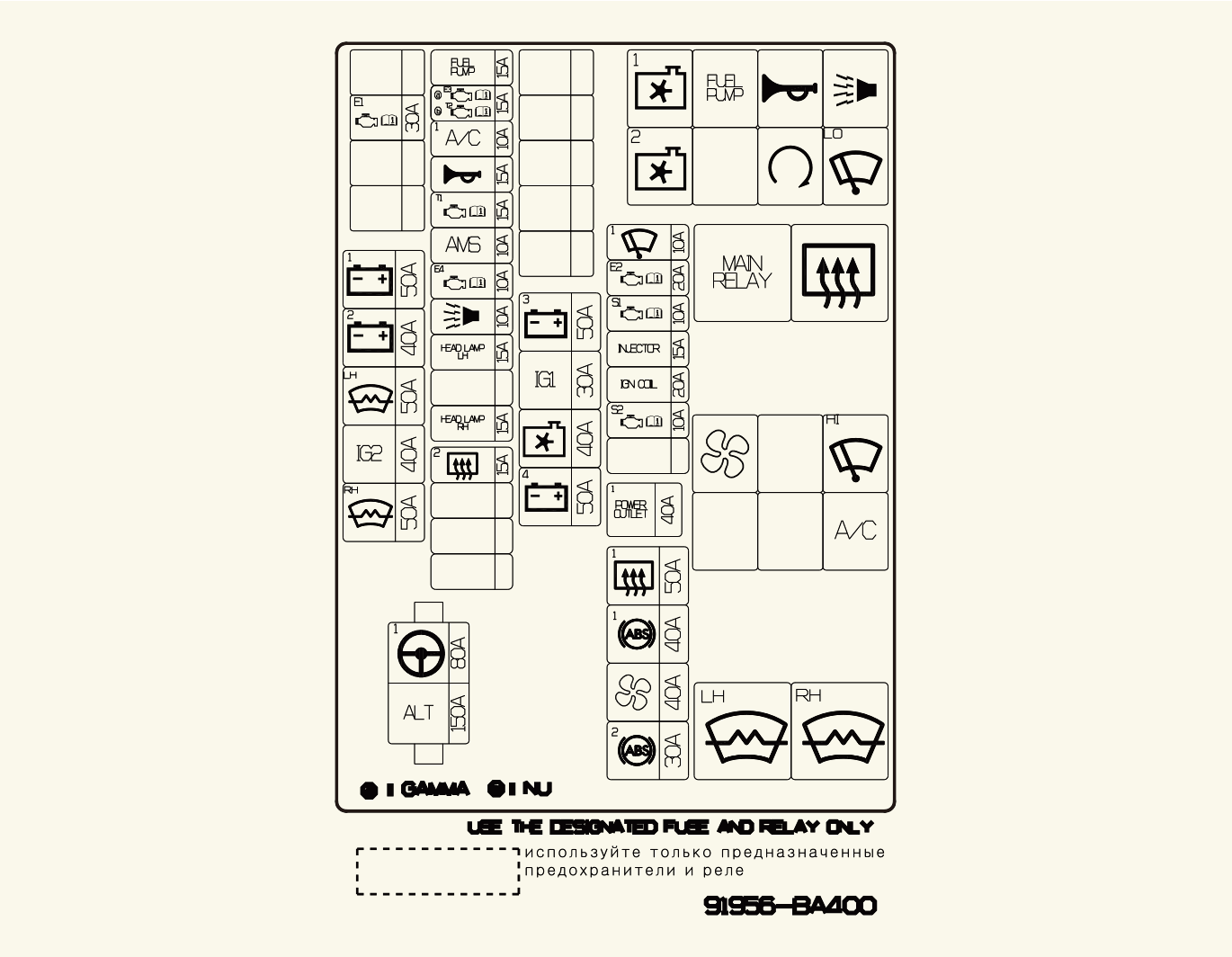

لوحة مصهر حجيرة المحرك
|
اسم المصهر |
الرمز |
معدل المصهر |
الدائرة المحمية |
|---|---|---|---|
|
التوجيه المعزّز بمحرك كهربائي (MDPS) 1 |
|
80 أمبير |
وحدة MDPS (نظام التوجيه المعزّز بمحرك كهربائي) |
|
مولد التيار المتردد |
|
(محرك بنزين) 1.4 MPI: 125 أمبير، (محرك بنزين) 1.6 MPI: 150 أمبير |
مصهر - بطارية 1، بطارية 2، إشعال 2، تحكم العزم الإيجابي في المدفأة، مروحة التبريد، وحدة التحكم الإلكترونية 1، وحدة التحكم في نقل الحركة 2، المصباح الأمامي منخفض، مضخة الوقود، آلة التنبيه، وحدة التحكم الإلكترونية 3، وحدة تكييف الهواء، بطارية 3، إشعال 1، منفذ الطاقة 1 |
|
مزيل الضباب الخلفي |
|
40 أمبير |
مجموعة توصيل لوحة العدادات (مرحل إزالة الضباب الخلفي) |
|
نظام الفرامل المانع للانغلاق رقم 1 (ABS 1) |
|
40 أمبير |
وحدة نظام التحكم الإلكتروني في الاتزان (ESC) |
|
ABS 2 |
|
40 أمبير |
وحدة نظام التحكم الإلكتروني في الاتزان (ESC) |
|
نافخ هواء |
|
40 أمبير |
مُرحّل نافخ تكييف الهواء |
|
WIPER |
|
10 أمبير |
موتور الماسحة الأمامية، مفتاح متعدد الوظائف، مرحل الماسحة 1 |
|
وحدة التحكم الإلكتروني 2 |
|
10 أمبير |
موصل مشترك |
|
HEAD LAMP LOW RH |
|
10 أمبير |
المصباح الأمامي المنخفض الأيمن |
|
HEAD LAMP LOW LH |
|
10 أمبير |
المصباح الأمامي المنخفض الأيسر |
|
HEAD LAMP HIGH RH |
|
10 أمبير |
المصباح الأمامي المرتفع الأيمن |
|
HEAD LAMP HIGH LH |
|
10 أمبير |
المصباح الأمامي المرتفع الأيسر |
|
ملف الإشعال |
|
20 أمبير |
ملف الإشعال من رقم 1 إلى 4، ومكثِّف |
|
الحاقن |
|
15 أمبير |
وحدة التحكم في المحرك/ وحدة التحكم في مجموعة ناقل الحركة، الحاقن رقم 1~رقم 4 |
|
BACK UP LAMP |
|
10 أمبير |
مفتاح المصباح الاحتياطي |
|
البطارية 1 |
|
40 أمبير |
مجموعة توصيل لوحة العدادات (المصهر - مصباح الضباب الخلفي، مصباح التشغيل النهاري، مصباح المقصورة، الصوت، قفل الباب، مفتاح الفرامل |
|
البطارية 2 |
|
50 أمبير |
مجموعة توصيل لوحة العدادات (المصهر - نافذة السلامة الكهربائية بالجانب الأيسر، جهاز تدفئة المقعد الخلفي، مُرحل النوافذ الكهربائية)، جهاز تدفئة المقعد الأمامي |
|
IGNITION 2 |
|
40 أمبير |
مفتاح الإشعال، صندوق مُرحّل وحدة باب الراكب، (مرحل IG 2)، مرحل البدء |
|
مروحة التبريد |
|
40 أمبير |
مرحل مروحة التبريد 2، مرحل مروحة التبريد 1 |
|
وحدة التحكم الإلكتروني 1 |
|
30 أمبير |
المُرحل الرئيسي |
|
TELEMATICS |
TELEMATICS |
10 أمبير |
الاتصالات البعيدة |
|
TCU 2 (وحدة التحكم في نقل الحركة 2) |
|
20 أمبير |
PCM (وحدة التحكم في مجموعة نقل الحركة) |
|
HEAD LAMP LOW |
|
20 أمبير |
مرحل المصباح الأمامي المرتفع، مرحل المصباح الأمامي المنخفض |
|
مضخة الوقود |
|
15 أمبير |
مُرحِّل مضخة الوقود |
|
آلة التنبيه |
|
10 أمبير |
مُرحِّل آلة التنبيه |
|
وحدة التحكم الإلكتروني 3 |
|
15 أمبير |
وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM) |
|
مكيف الهواء |
A/C |
10 أمبير |
مرحل تكييف الهواء |
|
البطارية 3 |
|
40 أمبير |
مجموعة توصيل لوحة العدادات (المصهر - مصباح التوقف، المفتاح الذكي، مكالمة الطوارئ، إشارة الانعطاف، مصباح الضباب الأمامي، نظام مانع تشغيل المحرك، مرحل المصباح الخلفي) |
|
IGNITION 1 |
|
30 أمبير |
مفتاح الإشعال، صندوق مُرحّل وحدة باب الراكب (مرحل IG1 مرحل الملحقات) |
|
مخرج الطاقة رقم 1 |
|
40 أمبير |
مجموعة توصيل لوحة العدادات (مرحل منفذ الطاقة) |
|
الرمز |
اسم المُرحِّل |
النوع |
|---|---|---|
|
MAIN RELAY |
المُرحل الرئيسي |
صغير |
|
|
مرحل التشغيل |
ميكرو |
|
|
مُرحِّل مضخة الوقود |
ميكرو |
|
|
مُرحِّل الماسحة العلوي |
ميكرو |
|
|
مُرحِّل المصباح الأمامي المرتفع |
ميكرو |
|
|
مرحل مروحة التبريد 2 |
ميكرو |
|
A/C |
مرحل تكييف الهواء |
ميكرو |
|
|
مُرحّل نافخ تكييف الهواء |
ميكرو |
|
|
مرحل مروحة التبريد 1 |
ميكرو |
|
|
مُرحِّل الماسحة المنخفض |
ميكرو |
|
|
مُرحِّل المصباح الأمامي |
ميكرو |
|
|
مُرحِّل آلة التنبيه |
ميكرو |
