ISOFIX-festepunkt og øvre festepunkt (ISOFIX-festesystem) for barn

ISOFIX-systemet holder et barnesete ved kjøring og i en ulykke. Dette systemet er utviklet for å gjøre monteringen av barnesetet enklere og redusere muligheten for feilmontering av barnesetet. ISOFIX-systemet bruker festepunkter i bilen og fester på barnesetet. ISOFIX-systemet fjerner behovet for å bruke bilbelte for å feste barnesetet til baksetene.

ISOFIX-festepunkter er metallstenger bygget inn i bilen. Det er to lave festepunkter for hver ISOFIX setestilling som passer for et barnesete med lave fester.

Hvis du vil bruke ISOFIX-systemet i bilen din, må du ha et barnesete med ISOFIX-fester.

Barneseteprodusenten gir deg instruksjoner om hvordan du bruker barnesetet med festene for Isofix-festepunktene.

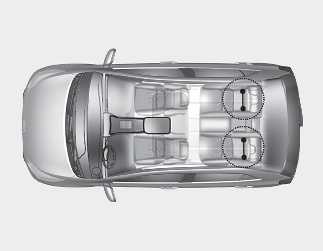

ISOFIX-ankere er montert for venstre og høyre ytre seteposisjoner bak. Plasseringen vises på illustrasjonen.

ADVARSEL

Ikke prøv å installere et barnesetesystem ved hjelp av ISOFIX-forankringer i den midtre bakseteposisjonen. Det er ingen Isofix-festepunkter for dette setet. Hvis du bruker de ytterste festepunktene til montering av barnesetet på det midtre baksetet, kan det skade festepunktene.

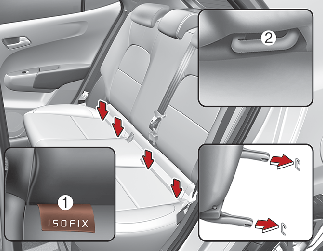

Type A

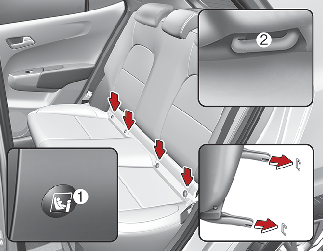

Type B

ISOFIX-festepunkter er plassert mellom seteryggen og seteputen på venstre og høyre sete i baksetet, vist med symboler.

* 1: Anvisning for ISOFIX-festepunkter (type A-, type B-) 2: ISOFIX-festepunkt

Feste av et barnesete med ISOFIX-system

Slik installerer du et i-Size- eller ISOFIX-kompatibelt barnesete på en av de ytre baksetestillingene:

  1. Flytt bilbeltespennen bort fra ISOFIX-festene.

  2. Flytt eventuelle andre gjenstander unna festene hvis de kan hindre en sikker forbindelse mellom barnesetet og ISOFIX-festene.

  3. Plasser barnesetesystemet på bilens sete, fest deretter setet til ISOFIX-forankringspunktene i henhold instruksjonene fra produsenten av barnesetesystemet.

  4. Følg instruksjonene fra barneseteprodusenten for riktig montering og tilkobling av ISOFIX-festene på barnesetet til Isofix-festene.

ADVARSEL

Ta følgende forholdsregler når du bruker ISOFIX-systemet:

  • Les, og følg monteringsinstruksjonene som følger med barnesikringssystemet ditt.

  • For å hindre at barnet når fram til og tar tak i et bilbelte som ikke er trukket inn, spennes alle ubrukte bakre setebelter fast, og trekk bilbeltene bak barnet. Barn kan bli kvalt hvis et skulderbeltet blir viklet rundt halsen og setebeltet strammes.

  • Fest ALDRI mer enn ett barnesikringssystem til et enkelt festepunkt. Dette kan føre til at forankringen eller festet løsner eller går i stykker.

  • La alltid ISOFIX-systemet inspiseres av forhandleren etter en ulykke. En ulykke kan skade ISOFIX-systemet, og det kan skje at barnesetesystemet ikke lenger gir ordentlig sikkerhet.

Montering av et barnesete med øvre festepunkter

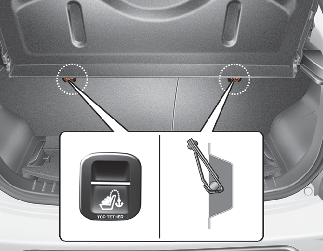

Barnesetes toppfesteanker er plassert på baksiden av de bakre seteryggene.

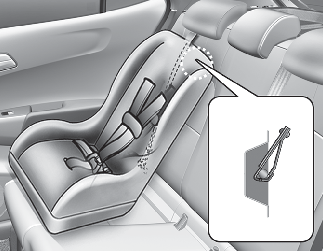

  1. Legg barnesetets toppfestestropp over seteryggen. Følg instruksjonene til barneseteprodusenten ved plassering av toppfestestroppen.

  2. Koble toppfestestroppen til toppfestepunktet, stram toppfestestroppen i henhold til instruksjonene fra barneseteprodusenten for å feste barnesetet godt til setet.

ADVARSEL

Ta følgende forholdsregler når du monterer toppfestet:

  • Les, og følg monteringsinstruksjonene som følger med barnesikringssystemet ditt.

  • Fest ALDRI mer enn ett barnesikringssystem til et enkelt ISOFIX-toppfestepunkt. Det kan føre til at festepunktet eller festet løsner eller ryker.

  • Ikke feste toppfestet til noe annet enn riktig toppfestepunkt. Det kan være det ikke fungerer skikkelig hvis det er festet til noe annet.

  • Festepunkter til barnesikringsutstyr er kun laget for å tåle belastning som oppstår når barnesetene er montert på riktig måte.

    Festepunktene skal aldri brukes til sikkerhetsbelter eller sikringsutstyr for voksne passasjerer, eller til å feste gjenstander eller utstyr til bilen.

Egnethet for hver sittestilling for kategorien ISOFIX-barnesikringsutstyr i henhold til ECE-forskriftene

Vektgruppe

Størrelsesklasse

Fiksering

Bilens ISOFIX-posisjoner

1.

2. rad

Passasjer

Venstre side

Midten

Høyre side

Barnevognbag

F

ISO/L1

I/A

X

I/A

X

G

ISO/L2

I/A

X

I/A

X

0: Opptil 10kg

E

ISO/R1

I/A

IL

I/A

IL

0+ : Opptil 13kg

E

ISO/R1

I/A

IL

I/A

IL

D

ISO/R2

I/A

IL*

I/A

IL*

C

ISO/R3

I/A

X

I/A

X

I: 9 til 18kg

D

ISO/R2

I/A

IL*

I/A

IL*

C

ISO/R3

I/A

X

I/A

X

B

ISO/F2

I/A

IUF, IL

I/A

IUF, IL

B1

ISO/F2X

I/A

IUF, IL

I/A

IUF, IL

A

ISO/F3

I/A

IUF, IL

I/A

IUF, IL

IUF = egnet for forovervendte barneseter med ISOFIX-system for universell kategori som er godkjent for bruk i denne vektgruppen.

IL* = egnet for spesielle barneseter med ISOFIX-system (barnesikringsutstyr) oppgitt i den vedlagte listen.

  • Førersete: Setehøyden må være satt til høyeste posisjon. (Hvis høyderegulering ikke er tilgjengelig, må setet flyttes 10 mm forover fra midtre posisjon.)

  • Passasjersete foran: Setet må flyttes til fremste posisjon.

IL = egnet for spesielle barneseter med ISOFIX-system (barnesikringsutstyr) oppgitt i den vedlagte listen. Disse ISOFIX-systemene tilhører kategoriene "spesielt kjøretøy", "begrenset" eller "semi-universell".

X = ISOFIX-posisjon som ikke egner seg for barneseter med ISOFIX-system i denne vektgruppen og/eller denne størrelsesklassen.

A - ISO/F3: Forovervendt barnesete i full høyde (høyde 720 mm)

B - ISO/F2: Forovervendt barnesete med redusert høyde (høyde 650 mm)

B1 - ISO/F2X: Forovervendt barnesete i ryggform 2. versjon (høyde 650 mm)

C - ISO/R3: Bakovervendt barnesete i full størrelse

D - ISO/R2: Bakovervendt barnesete i redusert størrelse

E - ISO/R1: Bakovervendt barnesete i spedbarnsstørrelse

F - ISO/L1: Venstrevendt barnesete (barnevognbag)

G - ISO/L2: Høyrevendt barnesete (barnevognbag)

Feste av barnesete med hoftebelte/skulderbelte

Hvis det ikke brukes ISOFIX-system, må alle barnesetesystemene festes til et baksete med hoftedelen av et hofte-/skulderbelte.

Montering av barnesete med hoftebelte/skulderbelte

Slik monterer du et barnesete i baksetet:

  1. Plasser barnesetet i baksetet og før 3-punktsbeltet rundt eller gjennom barnesetesystemet. Følg produsentens instruksjoner.

    Pass på at bilbeltet ikke er vridd.

  2. Fest hofte-/skulderbeltelåsen i spennen. Lytt etter en hørbar klikkelyd. Plasser utløserknappen, slik at den er lett å få tilgang til i tilfelle en nødsituasjon.

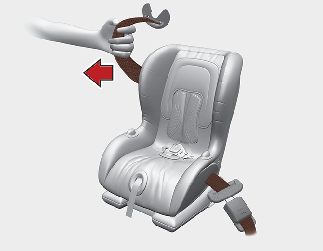

  3. Fjern så mye slakk som mulig ved å skyve nedover på barnesetesystemet mens du mater skulderbeltet inn i strammerullen.

  4. Dytt og dra i barnesetet for å sjekke at bilbeltet holder det godt på plass.

Hvis barneseteprodusenten anbefaler bruk av et toppfeste med 3-punkts sikkerhetsbelte.

For å fjerne barnesetet trykker du på utløserknappen på spennen og drar 3-punkts sikkerhetsbeltet ut av barnesetet og lar beltet trekkes helt inn.

Egnethet for hver sittestilling for kategorien "universell" barnesikringsutstyr i henhold til ECE-forskriftene (baksete for to personer, for Europa)

Bruke barnesikringsutstyr som er offisielt godkjent og passer for dine barn. Ved bruk av barnesikringsutstyr, se tabellen nedenfor.

Vektgruppe

Seteposisjon

Passasjersete foran, ytre side

Andre rad

Aktivert kollisjonspute

Deaktivert kollisjonspute

Ytterst til venstre

Ytterst til høyre

Gruppe 0 (0-9 måneder)

opptil 10kg

X

U*

U

U

Gruppe 0 + (0-2 år)

opptil 13kg

X

U*

U

U

Gruppe I (9 måneder - 4 år)

9 til 18kg

X

U*

U

U

Gruppe II (15 til 25kg)

15 til 25kg

UF

U*

U

U

Gruppe III (22 til 36kg)

22 til 36kg

UF

U*

U

U

U = egnet for barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

U* = egnet for barneseter i kategorien "universell" med seterygg i oppreist stilling

UF = egnet for forovervendte barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

L = egnet for spesielle barneseter som står oppført på den vedlagte listen Disse barnesetene kan tilhøre kategoriene "spesielt kjøretøy", "begrenset" eller "semi-universell".

B = innebygd barnesete som er godkjent for denne vektgruppen

X = seteposisjonen er ikke egnet for barn i denne vektgruppen

* Monter aldri et barnesete med støttebein i midtsetet i andre rad.

Egnethet for hver sittestilling for kategorien "universell" barnesikringsutstyr i henhold til ECE-forskriftene (baksete for tre personer, for Europa)

Bruke barnesikringsutstyr som er offisielt godkjent og passer for dine barn. Ved bruk av barnesikringsutstyr, se tabellen nedenfor.

Vektgruppe

Seteposisjon

Passasjersete foran, ytre side

Andre rad

Aktivert kollisjonspute

Deaktivert kollisjonspute

Ytterst til venstre

Midtre sete (TREPUNKTSBELTE)

Ytterst til høyre

Gruppe 0 (0-9 måneder)

opptil 10kg

X

U*

U

X

U

Gruppe 0 + (0-2 år)

opptil 13kg

X

U*

U

X

U

Gruppe I (9 måneder - 4 år)

9 til 18kg

X

U*

U

X

U

Gruppe II (15 til 25kg)

15 til 25kg

UF

U*

U

X

U

Gruppe III (22 til 36kg)

22 til 36kg

UF

U*

U

X

U

U = egnet for barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

U* = egnet for barneseter i kategorien "universell" med seterygg i oppreist stilling

UF = egnet for forovervendte barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

L = egnet for spesielle barneseter som står oppført på den vedlagte listen Disse barnesetene kan tilhøre kategoriene "spesielt kjøretøy", "begrenset" eller "semi-universell".

B = innebygd barnesete som er godkjent for denne vektgruppen

X = seteposisjonen er ikke egnet for barn i denne vektgruppen

* Monter aldri et barnesete med støttebein i midtsetet i andre rad.

Egnethet for hver sittestilling for kategorien "universell" barnesikringsutstyr i henhold til ECE-forskriftene (utenom Europa)

Bruke barnesikringsutstyr som er offisielt godkjent og passer for dine barn. Ved bruk av barnesikringsutstyr, se tabellen nedenfor.

Vektgruppe

Seteposisjon

Passasjersete foran, ytre side

Andre rad

Aktivert kollisjonspute

Deaktivert kollisjonspute

Ytterst til venstre

Midtre sete (TREPUNKTSBELTE)

Midtre sete (TOPUNKTSBELTE)

Ytterst til høyre

Gruppe 0 (0-9 måneder)

opptil 10kg

X

U*

U

X

X

U

Gruppe 0 + (0-2 år)

opptil 13kg

X

U*

U

X

X

U

Gruppe I (9 måneder - 4 år)

9 til 18kg

X

U*

U

X

X

U

Gruppe II (15 til 25kg)

15 til 25kg

UF

U*

U

X

X

U

Gruppe III (22 til 36kg)

22 til 36kg

UF

U*

U

X

X

U

U = egnet for barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

U* = egnet for barneseter i kategorien "universell" med seterygg i oppreist stilling

UF = egnet for forovervendte barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

L = Egnet for spesielle barneseter oppgitt på den medfølgende listen. Disse barnesetene kan tilhøre kategoriene "spesielt kjøretøy", "begrenset" eller "semi-universell".

B = innebygd barnesete som er godkjent for denne vektgruppen

X = seteposisjonen er ikke egnet for barn i denne vektgruppen

* Monter aldri et barnesete med støttebein i midtsetet i andre rad.

i-Size-barneseter i henhold til ECE-forskriftene

Vektgruppe

Seteposisjon

Passasjersete foran, ytre side

Andre rad

Ytterst til venstre

Midten

Ytterst til høyre

i-size-barneseter

X

i-U

X

i-U

i-U = egnet for i-Size "universelle" barneseter som vender forover og bakover

i-UF = egnet kun for i-Size forovervendte "universelle" barneseter

X = seteposisjonen er ikke egnet for i-Size-barneseter

* Slik installerer du i-Size CRS

  • Førersete: Setehøyden må være satt til høyeste posisjon. (Hvis høyderegulering ikke er tilgjengelig, må setet flyttes 10 mm forover fra midtre posisjon.)

  • Passasjersete foran: Setet må flyttes til fremste posisjon.

Anbefalte barneseter – i Europa

Vektgruppe

Navn

Produsent

Type feste

ECE-R44-godkjenningsnr.

Gruppe 0-1

iZi Combi X4 ISOfix

BeSafe

ISOFIX montert med støttebein Forovervendt SIP+ IKKE brukt

ECE R44-04 4201

Gruppe I

Duo Plus

Britax Römer

Forovervendt med ISOFIX og toppfeste

E1 04301133

Gruppe II

KidFix II XP

Britax Römer

Forovervendt med ISOFIX og bilbelte

E1 04301323

Gruppe III

Junior III

Graco

Forovervendt med bilbelte

E11 03.44.164 E11 03.44.165

* Graco Junior III brukes uten bakstøtte

Informasjon om produsenten av barnesikringsutstyr

Britax Römer http://www.britax.com

Graco http://www.gracobaby.com

BeSafe https://www.besafe.com/
