Innstilling av frontlys og tåkelys foran (for Europa)
Innstilling av frontlys
-
Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.
-
Bilen bør stå på jevnt underlag.
-
Tegn opp vannrette linjer (vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (loddrett linje som går gjennom midten av frontlyktene) på skjermen.
-
Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.
-

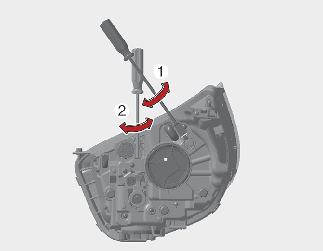

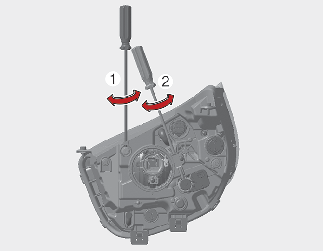

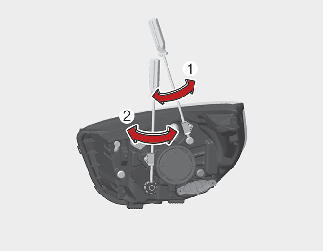

Du beveger nær- og fjernlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nær- og fjernlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.
Innstilling av tåkelys foran
Tåkelyset foran kan stilles inn på samme måte som hovedlyset.
Med frontlykt og batteri i normal tilstand justerer du fremre tåkelys.

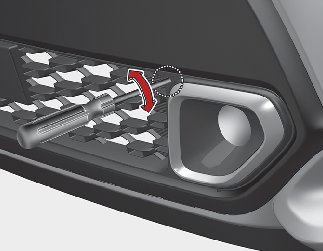

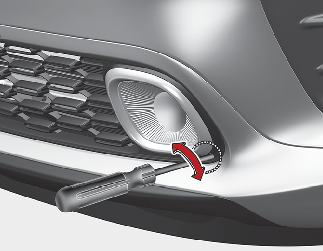

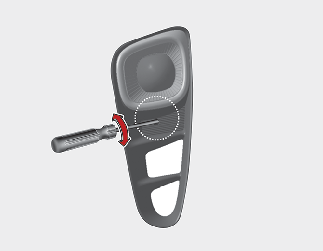

Du beveger tåkelyset foran opp eller ned ved å vri skrutrekkeren med klokken eller mot klokken.

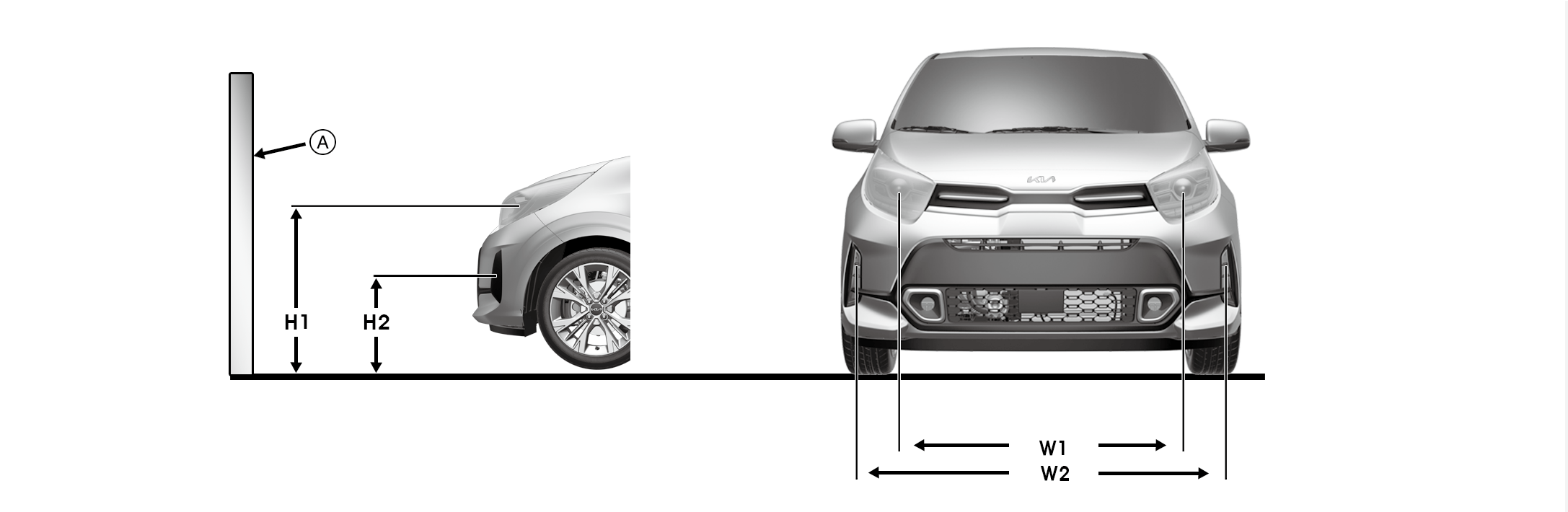

* A: Skjerm
Enhet: mm (tommer)
|
Bilens tilstand |
Frontlys (MFR-type) |
Frontlys (projeksjonstype) |
Frontlyslampe (bi-funksjonstype) |
|||
|---|---|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
|
|
Nær-/fjernlys |
Nær-/fjernlys |
Nær-/fjernlys |
Nær-/fjernlys |
Nær-/fjernlys |
Nær-/fjernlys |
|
|
H1 |
W1 |
H1' |
W1' |
H1'' |
W1'' |
|
|
Uten fører / [mm (in)] |
755 ( 29,7) |
1060 ( 41,7) |
768 (30.2) |
1,117 (44.0) |
753 (29.6) |
1,098 (43.2) |
|
Med fører / [mm (in)] |
745 ( 29,3) |
1060 ( 41,7) |
758 (29.8) |
1,117 (44.0) |
743 (29.3) |
1,098 (43.2) |
|
Bilens tilstand |
Tåkelys foran (type A) |
Tåkelys foran (type B) |
Tåkelys foran (type C) |
|||
|---|---|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
|
|
H2 |
W2 |
H2' |
W2' |
H2'' |
W2'' |
|
|
Uten fører / [mm (in)] |
495 ( 19,5) |
1,336 (52.6) |
318 (12,5) |
846 (33,3) |
332 (13,1) |
925 (36,4) |
|
Med fører / [mm (in)] |
485 ( 19,1) |
1,336 (52.6) |
308 (12,1) |
846 (33,3) |
322 (12,7) |
925 (36,4) |
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre frontlys
C: Vertikal linje for pærens midtpunkt i høyre frontlys
D: Horisontal linje for pærenes midtpunkt i frontlysene
E: BAKKE
F: Avskjæringslinje
-
Slå på nærlyset uten at føreren er i bilen.
-
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
-
Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.
-
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre frontlys
C: Vertikal linje for pærens midtpunkt i høyre frontlys
D: Horisontal linje for pærenes midtpunkt i frontlysene
E: BAKKE
F: Avskjæringslinje
-
Slå på nærlyset uten at føreren er i bilen.
-
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
-
Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.
-
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre tåkelys
C: Vertikal linje for pærens midtpunkt i høyre tåkelys
D: Horisontal linje for pærenes midtpunkt i tåkelysene
E: BAKKE
F: Avskjæringslinje
G: Øvre grense
-
Slå på tåkelys på uten at føreren er i bilen.
-
Grenselinjen mellom lys og mørke skal være innen det godkjente området (sjattert felt).
